1200℃ Drei-Zonen-Rohrofen für Batteriematerialien

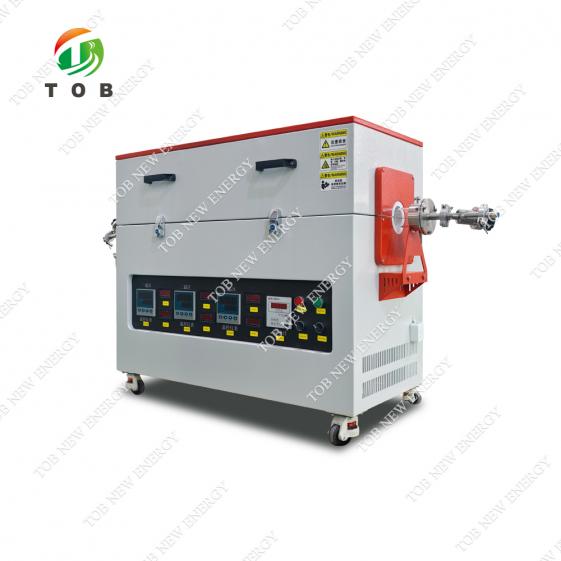

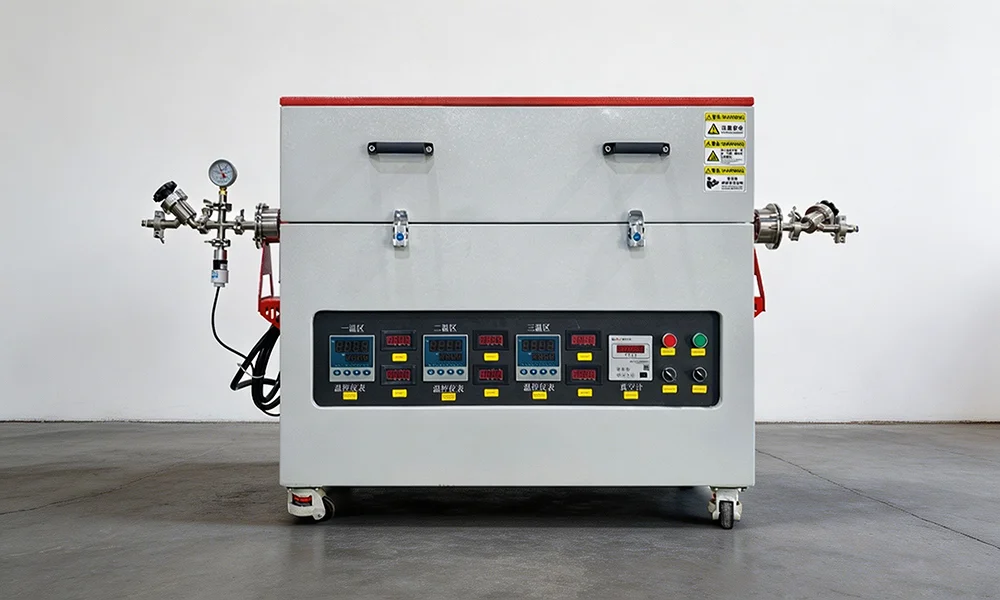

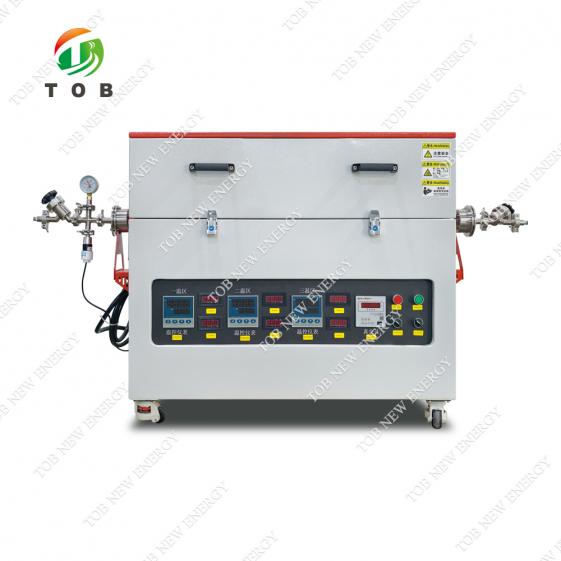

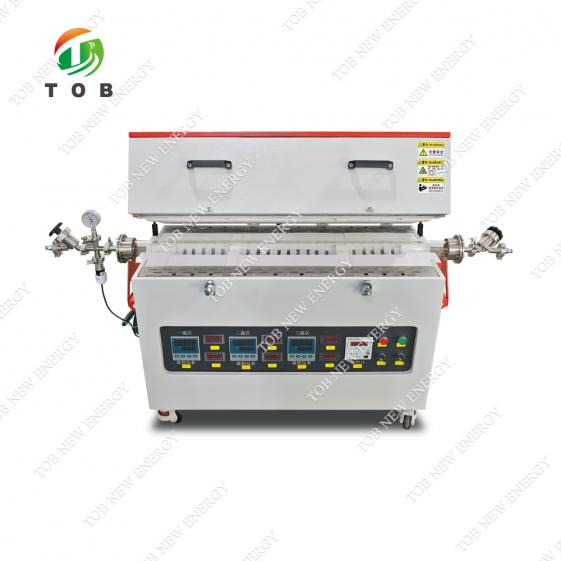

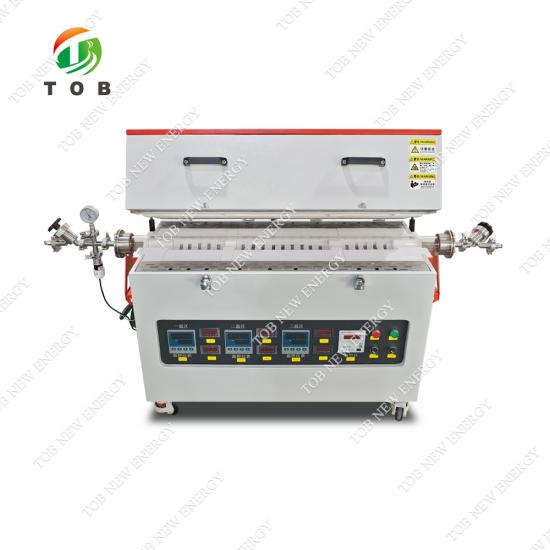

TOB-G1200-60-III Drei-Zonen-Rohrofen (1200℃) für die Synthese von Batteriematerialien und die CVD-Bearbeitung

Produktübersicht und ideale Anwendungsbereiche

Ein Dreizonen-Rohrofen ist ein Präzisionsgerät für die Wärmebehandlung, das eine lange zylindrische Heizkammer in drei unabhängig voneinander steuerbare Temperaturzonen unterteilt. Der TOB-G1200-60-III nutzt diese Architektur, um innerhalb eines Quarzrohres mit 60 mm Durchmesser eine außergewöhnlich lange Zone mit gleichmäßiger Temperatur (≥ 450 mm) zu erzeugen. Dadurch können größere Proben, mehrere kleine Proben oder kontinuierliche Prozesse ohne den Temperaturgradienten zwischen heißem und kaltem Ende erwärmt werden, der Anwender von Einzonenöfen häufig stört.

In der Batterieforschung und -entwicklung ist dieser Ofen das Arbeitspferd für die Kalzinierung von Kathodenpulver, die Karbonisierung von Anoden, die Synthese von Festkörperelektrolyten und die chemische Gasphasenabscheidung (CVD) von Elektrodenbeschichtungen. Das Quarzrohr ist für Sauerstoff, Stickstoff, Argon und andere Prozessgase unter Überdruck oder Grobvakuum (optionale Pumpe, 0,5 Pa) geeignet, sodass Oxidations-, Inertgas- oder Vakuumexperimente im selben System durchgeführt werden können. Mit der programmierbaren Steuerung (SPS) mit 31 Segmenten lässt sich ein komplettes Temperaturprofil – Aufheizen, Halten, Abkühlen – definieren, während der Ofen jede Zone unabhängig regelt, um den Sollwert exakt einzuhalten. Nach dem Öffnen des Ofens hält die doppelwandige Zwangsluftkühlung das Außengehäuse unter 60 °C, und die hochreine Aluminiumoxidfaserisolierung hat sich durch die Energieeinsparung bereits amortisiert.

Ideal für:

• Forscher im Bereich Batteriematerialien kalzinieren LFP-, NMC-, LCO- oder LMFP-Kathodenvorläufer unter kontrollierten Atmosphären.
• Entwickler von Festkörperelektrolyten, die LLZO-, LATP- oder sulfidbasierte Elektrolyte synthetisieren, welche präzise Temperaturrampen und lange Haltezeiten erfordern.
• Jedes Labor, das CVD-Wachstum von Kohlenstoffbeschichtungen auf Anodenpartikeln oder Dünnschichtelektrodenschichten durchführt.
• Qualitätssicherungsteams, die die Wärmebehandlungsbedingungen für mehrere Chargen von Pulver oder kleinen Bauteilen reproduzieren müssen.
• Universitätslabore, die zuvor mit Einzonenöfen zu kämpfen hatten, die zu einer uneinheitlichen Probenqualität entlang des Ofenrohrs führten.

N Sie sind sich nicht sicher, welche Atmosphäre oder welches Temperaturprofil für Ihr Batteriematerial geeignet ist? Kontaktieren Sie unsere Experten für thermische Prozesse – senden Sie uns Ihre Vorstufe und die Zielphase, und wir empfehlen Ihnen eine Ausgangsrezeptur.

Einsatzgebiet dieses Rohrofens in der Batteriematerialverarbeitung

Der TOB-G1200-60-III befindet sich in der Phase der Pulversynthese und Wärmebehandlung bei der Batteriematerialherstellung – vor dem Mischen und Beschichten der Elektrodenpaste. Für Kathodenmaterialien werden die Metallhydroxid- oder -carbonat-Vorstufen mit einer Lithiumquelle vermischt und in diesem Ofen bei Temperaturen zwischen 700 °C und 1000 °C unter Sauerstoff- oder trockener Luftzufuhr kalziniert. Die Drei-Zonen-Konstruktion gewährleistet, dass das gesamte Pulver im Behälter die gleiche Temperaturgeschichte durchläuft. Dies führt direkt zu einer einheitlichen Partikelgröße, einer konsistenten Lithium-Stöchiometrie und einer reproduzierbaren elektrochemischen Leistung von Charge zu Charge.

Ebenso kann der Ofen bei kohlenstoffbeschichteten Anodenmaterialien die Karbonisierung der Beschichtungsschicht unter Stickstoff oder Argon durchführen. Die CVD-Technologie kommt zum Einsatz, wenn eine konforme Kohlenstoff- oder Keramikschicht auf Pulver oder einen vorgeformten Elektrodenstreifen aufgebracht werden soll.

Bewährte Verfahren zur Prozessoptimierung (abgeleitet aus der Synthese realer Batteriematerialien):

• Profil-Vortest: Bevor Sie eine ganze Charge des teuren Vorläufers verwenden, führen Sie ein 31-Segment-Profil mit einem leeren Probengefäß und einem Dummy-Thermoelement im Inneren des Rohrs durch. Überprüfen Sie, ob die Mitte des Gefäßes den Sollwert erreicht und die Abkühlrate den Erwartungen entspricht. Die automatische PID-Regelungsfunktion des GP518P-Reglers kann während dieses Tests zur Optimierung des Zonenausgleichs aktiviert werden.
• Die Gasströmungsrichtung ist wichtig: Bei der Pulverkalzinierung in einem Boot wird der Gasstrom vom Gaseinlass zur Vakuumpumpe oder zum Auslass geleitet. Dadurch werden die entstehende Feuchtigkeit und das CO₂ abgeführt, ohne dass sie sich wieder auf dem nachfolgenden Pulver ablagern. Eine Durchflussrate von 100–200 sccm ist für ein 60-mm-Rohr in der Regel ausreichend; höhere Durchflussraten können die mittlere Zone leicht abkühlen.
• Verunreinigungen minimieren: Vor dem Einfüllen der Batterievorläuferstoffe das leere Quarzrohr 2 Stunden lang bei 1100 °C unter Sauerstoff vorheizen, um organische Rückstände aus vorherigen Versuchen zu entfernen. Rohr und Probengefäße stets mit sauberen, puderfreien Handschuhen handhaben – Spuren von Natrium durch Hautkontakt können die Kathodenleistung dauerhaft beeinträchtigen.
• Abschreckkontrolle: Der Ofen ermöglicht eine kontrollierte Abkühlrate. Bei Materialien, die eine bestimmte kristallographische Phase erfordern, sollte ein langsamer Abkühlvorgang (2–5 °C/min) im kritischen Temperaturbereich programmiert werden, anstatt den Ofen einfach abzuschalten und natürlich abkühlen zu lassen. Dies ist besonders wichtig für geordnete Steinsalzkathoden und bestimmte Oxid-Festelektrolyte.

Wie das Drei-Zonen-System im realen Betrieb funktioniert

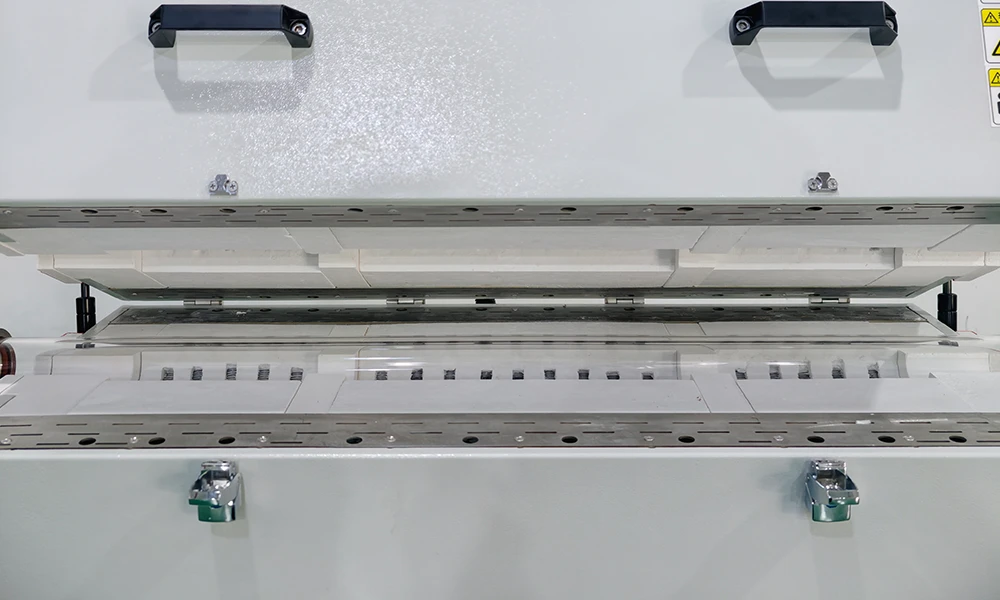

Konventionelle Rohröfen mit einem einzigen Heizelement weisen zwangsläufig ein Temperaturprofil auf, das in der Mitte ein Maximum erreicht und zu beiden Enden hin abfällt. Dadurch ist die nutzbare, gleichmäßig erwärmte Zone auf einen Bruchteil der gesamten Heizlänge beschränkt. Der TOB-G1200-60-III überwindet dieses Problem, indem er die 750 mm lange Heizlänge in drei unabhängig voneinander geregelte Zonen unterteilt. Jede Zone verfügt über eine eigene Heizspirale aus Ni-Cr-Legierung und ein Thermoelement vom Typ K, das nahe der Rohrwand angeordnet ist.

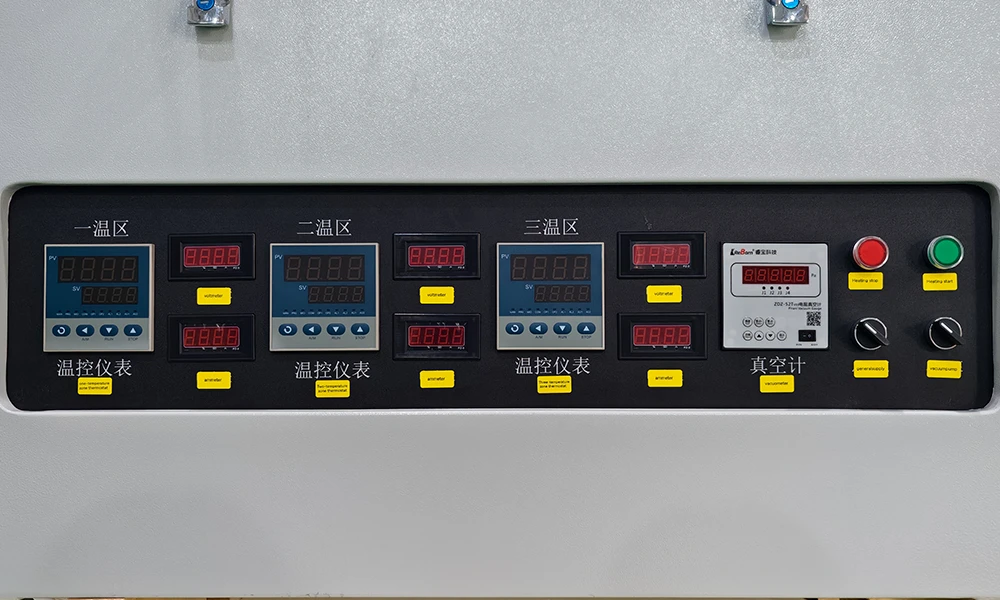

Ein Mehrkanalregler vom Typ Yudian GP518P steuert jede Zone mithilfe von phasenwinkelgesteuerten SCR-Modulen (Silizium-gesteuerter Gleichrichter). Während der Aufheizphase werden die beiden äußeren Zonen typischerweise etwas stärker angesteuert, um den höheren Wärmeverlust an den Enden auszugleichen. Sobald der Ofen den Sollwert erreicht, passt die integrierte Mehrgruppen-PID-Automatikfunktion die Leistungsabgabe an alle drei Zonen an, um den Temperaturgradienten zu glätten. Das Ergebnis ist eine stabile, gleichmäßige Zone von mindestens 450 mm – ausreichend lang für ein großes Aluminiumoxid-Schiffchen mit mehreren zehn Gramm Kathodenvorläufer oder mehrere kleinere, nebeneinander platzierte Schiffchen für eine kombinatorische Studie.

Aus Sicht des Bedieners wird ein Programm über das Touchpanel oder das Digitaldisplay definiert: 31 Segmente mit Anstiegsgeschwindigkeit, Zieltemperatur und Haltezeit. Der Regler koordiniert anschließend automatisch die drei Zonen gemäß diesem Profil und zeigt sowohl den Sollwert als auch die in Echtzeit gemessene Temperatur an. Das Digitaldisplay zeigt eine Genauigkeit von ±1 °C an, in der Praxis ist die Stabilität innerhalb der homogenen Zone jedoch oft noch höher.

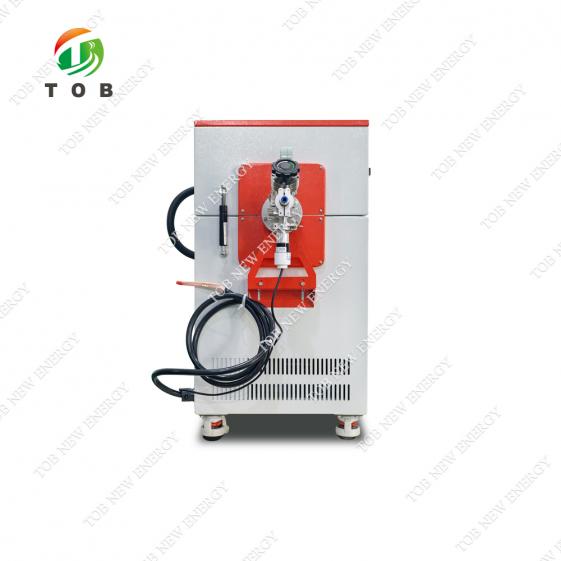

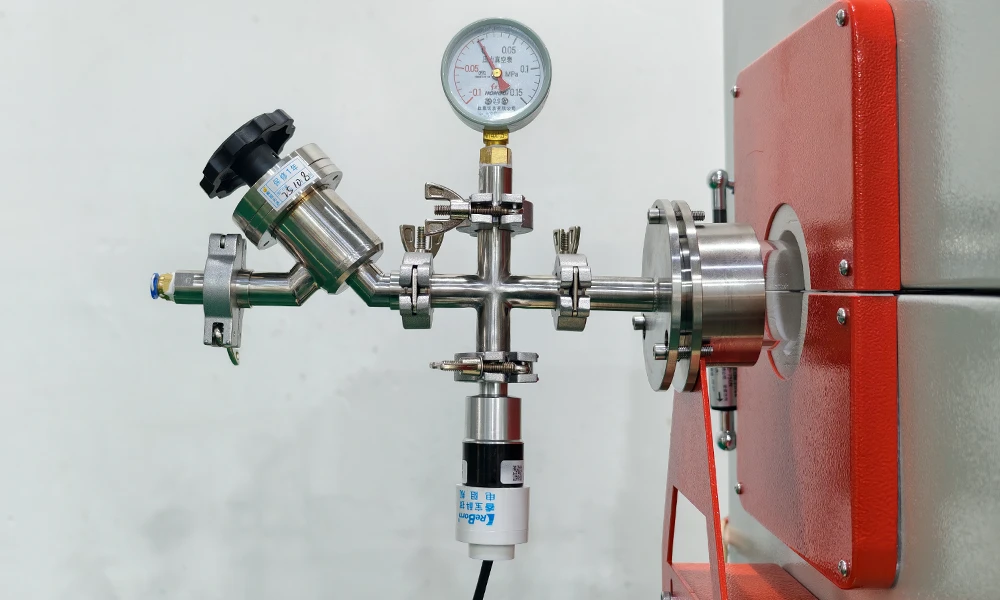

Das Atmosphärensystem ist einfach, aber robust. Gas tritt durch einen Durchflussmesser am einen Flansch ein, strömt über die Probe und verlässt das System durch den gegenüberliegenden Flansch in die Atmosphäre oder zu einer Vakuumpumpe. Die Flanschdichtungen sind mechanisch (O-Ring) und können bei angeschlossener Drehschieberpumpe ein Grobvakuum bis zu 0,5 Pa halten. Für Experimente, die Inertgas, aber kein Vakuum erfordern, spülen Sie das Rohr einfach 15–20 Minuten vor dem Erhitzen mit dem gewünschten Gas und halten Sie während des Versuchs einen leichten Überdruck aufrecht.

Wichtigste technische Vorteile bei der Synthese von Batteriematerialien

• 450 mm+ Unifor m-Zone von drei unabhängigen Controllern

Eine lange, wirklich isotherme Zone ist entscheidend, wenn die Pulversynthese von wenigen Gramm auf mehrere zehn Gramm in einem einzigen Reaktionsgefäß skaliert wird. Das Drei-Zonen-Design gewährleistet aktiv eine gleichmäßige Temperaturverteilung über die gesamte Probe, sodass das Material in der Mitte des Reaktionsgefäßes identisch mit dem Material an den Rändern ist. Dies reduziert die Chargenvariabilität und macht das Verwerfen von Pulver aus den Endbereichen aufgrund von Unter- oder Überhitzung überflüssig.

• ±1℃ Präzise Steuerung dank 31-Segment-Programmierbarkeit

Komplexe Temperaturprofile – langsame Temperaturanstiege, mehrfache Haltezeiten und kontrollierte Kühlung – sind bei der modernen Kathodensynthese Standard. Der Yudian-Controller mit seinen 31 Segmenten und den selbstoptimierenden PID-Reglern ermöglicht die exakte Reproduktion des Temperaturverlaufs bei jedem Durchlauf. Die Anzeigegenauigkeit von ±1 °C gibt Ihnen die Gewissheit, dass die tatsächliche Temperatur dem Programm folgt. Dies ist besonders wichtig in der Nähe des Schmelzpunktes von Lithiumsalzen oder während Phasenübergängen.

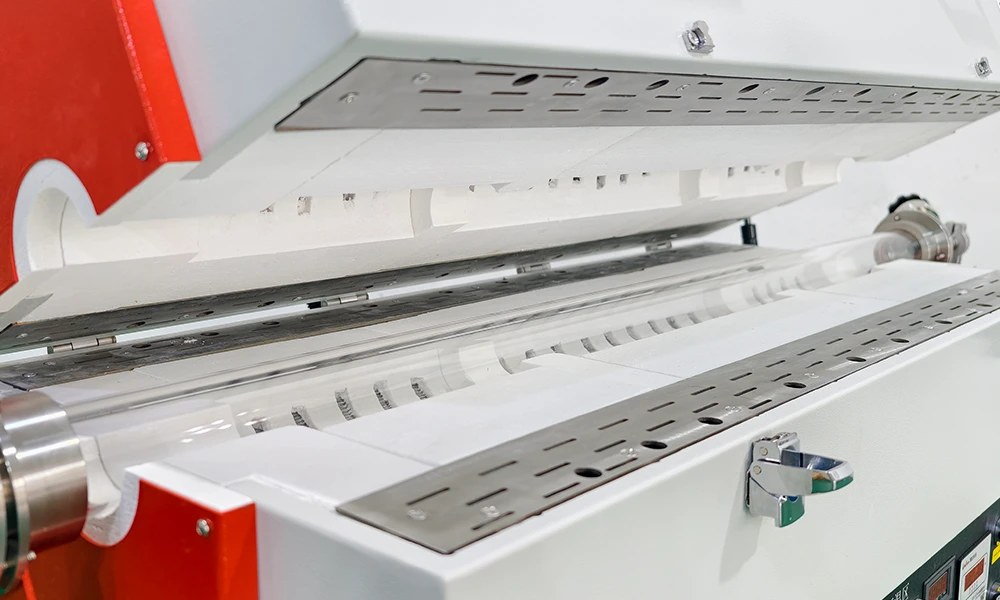

• Vollfaser-Aluminium Isolierung und Doppelschalenkühlung

Die Ofenauskleidung besteht aus hochreinen, vakuumgeformten Aluminiumoxidfaserplatten mit einer Dicke von 120 mm und einer zusätzlichen Beschichtung aus hochtemperaturbeständiger Aluminiumoxidfarbe im Inneren der Kammer. Diese Kombination speichert nur sehr wenig Wärme, sodass das Aufheizen von Raumtemperatur auf 1200 °C etwa 30 Minuten dauert (bei 20 °C/min). Die Abkühlung erfolgt ebenso schnell, unterstützt durch den eingebauten Ventilator, der die Luft durch das doppelwandige Gehäuse zirkuliert. Die Außentemperatur bleibt unter 60 °C und schützt so die Bediener und die nahegelegene Elektronik.

• Vielseitig bei Atmosphären- und Vakuumkompatibilität

Ob Sie nun Sauerstoff für die LCO-Kalzinierung, Stickstoff für die Karbonisierung oder Argon für die Verarbeitung von Sulfidelektrolyten benötigen – das abgedichtete Quarzrohr und die gasdichten Flansche ermöglichen dies alles. Die optionale Drehschieberpumpe (0,5 Pa Enddruck) erweitert die Einsatzmöglichkeiten des Ofens um Vakuumglühen und vakuumunterstützte Infiltration, ohne dass die Kernhardware verändert werden muss.

• Robuste Konstruktion mit langlebigen Heizelementen

Für die Heizelemente wird Nickel-Chrom-Legierungsdraht verwendet, der eine gute Oxidationsbeständigkeit bis 1200 °C bietet und deutlich unempfindlicher gegenüber Temperaturschwankungen ist als Molybdändisilizid-Elemente. Dank des modularen Heizzonenaufbaus kann bei Bedarf nach jahrelangem Betrieb das Element einer Zone ausgetauscht werden, ohne den gesamten Ofen umbauen zu müssen – ein Wartungsvorteil, den Labore mit hohem Arbeitsaufkommen sehr schätzen.

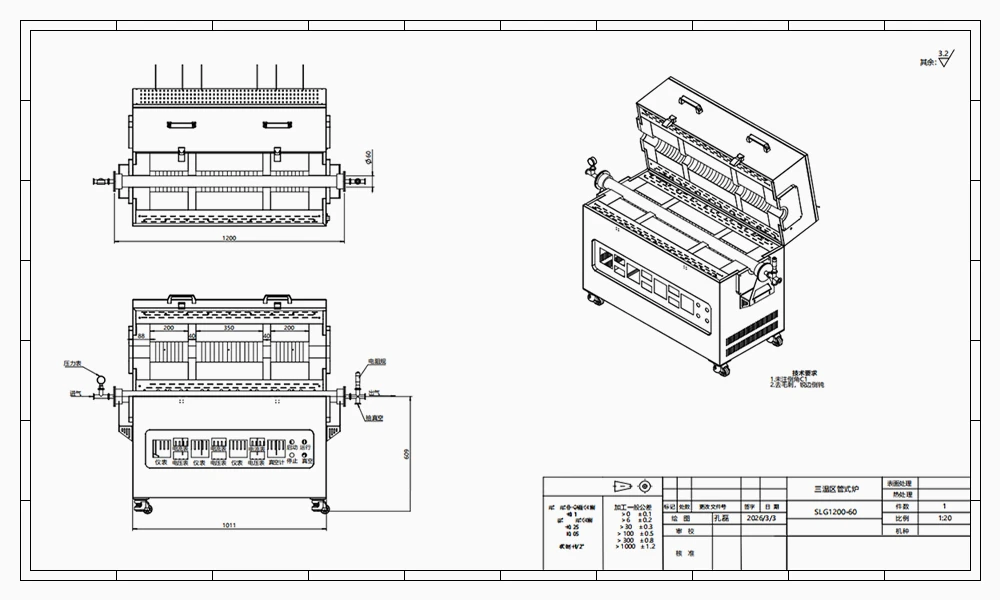

Vollständige technische Spezifikationen

Com M über Wärmebehandlungsprobleme und wie der TOB-Ofen diese minimiert

Die nachstehende Tabelle greift reale Herausforderungen auf, die bei der Kalzinierung von Batteriematerialien auftreten, und erläutert, wie das Design des TOB-G1200-60-III die einzelnen Probleme vermeidet oder abmildert.

Warum man sich für den TOB-G1200-60-III und nicht für einen herkömmlichen Einzonen-Rohrofen entscheiden sollte: Ein Vergleich

Warum Batterielabore auf einen Drei-Zonen-Ofen umsteigen:

Wer schon einmal versucht hat, 30 g NMC-Vorläufer in einem Einzonenofen zu kalzinieren und dabei fünf verschiedene Pulvertöne in einem einzigen Behälter erhalten hat, kennt das Problem. Der TOB-G1200-60-III wurde speziell entwickelt, um diesen Farbverlauf zu eliminieren. In Kombination mit der programmierbaren Steuerung und der energieeffizienten Isolierung verwandelt er einen einfachen Heizvorgang in eine präzise, reproduzierbare Einheit, die ohne aufwendige Neuqualifizierung problemlos von einem Forscher an den nächsten weitergegeben werden kann.

Technische FAQ – Betrieb des Drei-Zonen-Rohrofens

Frage 1: Wie bestimme ich die richtige Gasdurchflussrate für meinen Prozess?

Als Faustregel gilt: Bei einem Rohrdurchmesser von 60 mm gewährleistet eine Durchflussrate zwischen 100 und 300 sccm einen ausreichenden Atmosphärenaustausch ohne signifikante Temperaturschwankungen. Für eine besonders inerte Umgebung empfiehlt sich eine höhere Durchflussrate während der anfänglichen Spülung (15–20 Minuten vor dem Aufheizen), die anschließend während der Haltezeit auf 100–150 sccm reduziert wird. Zur präzisen Regelung ist ein Massendurchflussregler (nicht im Lieferumfang enthalten) erforderlich.

Frage 2: Kann ich den Ofen auch nur im Vakuumbetrieb ohne Gaszufuhr verwenden?

Ja, mit der optionalen Drehschieberpumpe lässt sich im Rohr ein Druck von ca. 0,5 Pa erreichen. Beachten Sie jedoch, dass die Flansch-O-Ringe und das Quarzrohr nicht für Hochvakuum ausgelegt sind; sie eignen sich für Anwendungen mit grobem Vakuum wie Vakuumtrocknung oder vakuumunterstützter Imprägnierung. Für Hochvakuum-CVD benötigen Sie möglicherweise eine Turbopumpe und Metalldichtungen – kontaktieren Sie TOB für kundenspezifische Lösungen.

Frage 3: Wie kann ich Lithiumverluste aus Kathodenmaterialien während der Hochtemperaturkalzinierung verhindern?

Lithium kann verdampfen, insbesondere oberhalb von 800 °C in oxidierender Atmosphäre. Eine gängige Methode besteht darin, dem Vorläufer einen leichten Überschuss an Lithiumquelle (typischerweise 3–5 % zusätzliches Li) beizumischen und das Aluminiumoxid-Schiffchen mit einem Deckel abzudecken. Die große, gleichmäßige Zone des TOB-G1200-60-III ist dabei hilfreich, da die gesamte Probe die gleiche Temperatur aufweist. So wird eine Überkompensation durch Temperaturerhöhung an den Rändern und das unbeabsichtigte Verdampfen von mehr Lithium vermieden.

Frage 4: Wie lange ist die typische Lebensdauer der Heizelemente, und kann ich sie selbst austauschen?

Heizelemente aus Ni-Cr-Legierung, die bei ≤1100 °C betrieben werden, halten im Normalbetrieb mehrere Jahre. Im Falle eines Ausfalls ermöglicht das modulare Drei-Zonen-Design die Isolierung der betroffenen Zone und den Austausch nur des entsprechenden Heizelementsatzes. TOB stellt detaillierte Anweisungen und Ersatzteilsets zur Verfügung; ein Techniker kann den Austausch in der Regel innerhalb weniger Stunden durchführen, ohne dass der Ofen zur Reparatur eingeschickt werden muss.
