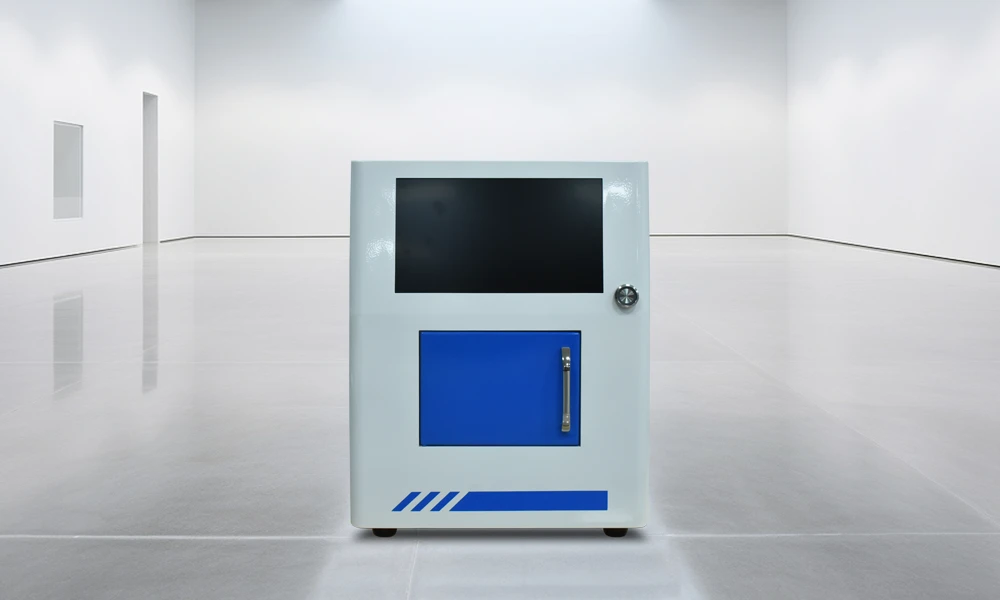

Reindichte- und Porositätsanalysator

Reindichte- und Porositätsanalysator

SPEZIFIKATIONEN

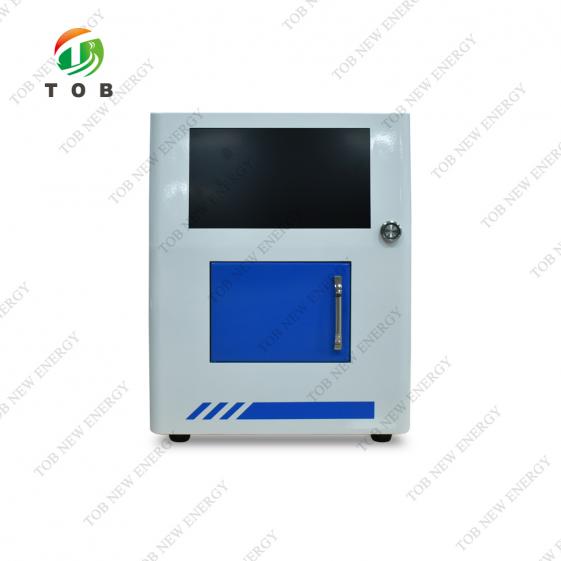

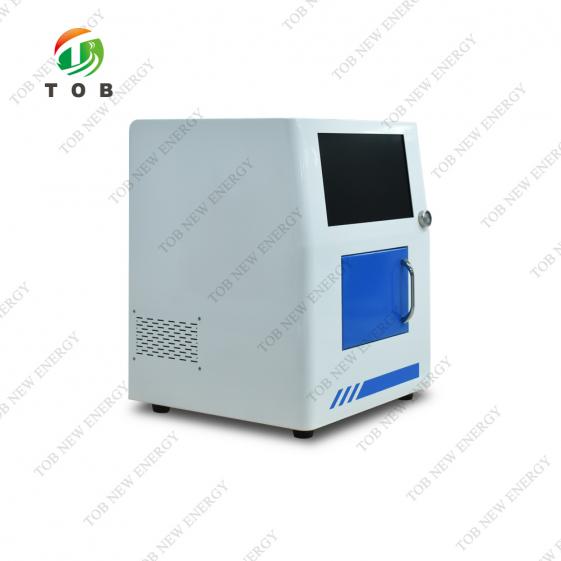

Der Porositätsanalysator vom Typ TOB-TPE-01 ist ein vollintegriertes, containerförmiges Metallrohrsystem. Er arbeitet vollautomatisch und nutzt die Gasexpansionsmethode zur Bestimmung der offenen und geschlossenen Porosität sowie der korrigierten offenen und geschlossenen Porosität von Schaumstoffen, Hartschaum, Kernmaterialien, Metallen und anderen Werkstoffen. Das Gerät findet hauptsächlich Anwendung in der Dämmstoff-, Schalldämmstoff-, Metall- und Erdölindustrie und eignet sich zur Prüfung von Polyurethanschaum, Phenolschaum, Kernmaterialien, Metallblöcken, Erdblöcken und anderen Substanzen.

Produktvorteile

Nationaler Standard: Die Prüfung des offenen und geschlossenen Zellvolumenanteils von Hartschaumkunststoffen gemäß GBT 10799-2008 sieht folgende Stichprobengrößen vor.

Anforderungen:

● Zwei reguläre Zylinder mit einem Querschnitt von 6,25 cm² und einer Höhe von 2,5 cm (optionale Größe);

● Zwei regelmäßige Würfel mit den Abmessungen 2,5 cm * 2,5 cm * 2,5 cm (empfohlene Größe gemäß nationalen Normen);

Funktionsprinzip

Unter Anwendung des Archimedischen Prinzips – Gasexpansionsmethode – und des Boyle-Mariotte-Gesetzes für kleine Moleküle in Edelgasen unter bestimmten Bedingungen (PV = nRT) wird das Skelettvolumen (einschließlich geschlossener Poren) der Probe präzise bestimmt, indem das von der Probe in der Testkammer verdrängte Gasvolumen gemessen wird. Daraus ergeben sich der Anteil offener und geschlossener Poren. Anteil geschlossener Poren = Skelettvolumen / scheinbares Volumen

Bei der Gasexpansionsmethode wird die Flüssigkeit durch Gas ersetzt, um das vom Probenmaterial verdrängte Volumen zu bestimmen. Diese Methode vermeidet Messfehler, die durch die Auflösung der Probe bei der Immersionsmethode entstehen, und hat den Vorteil, die Probe nicht zu beschädigen. Da Gas selbst in die kleinsten und unregelmäßigen Poren an der Probenoberfläche eindringen kann, entspricht das gemessene Probenvolumen eher dem Skelettvolumen der Probe. Daraus lässt sich die Öffnungs- und Schließporosität der Probe berechnen. Der Messwert liegt somit näher an der tatsächlichen Öffnungs- und Schließporosität der Probe.

Leistungsparameter

Produktmerkmale

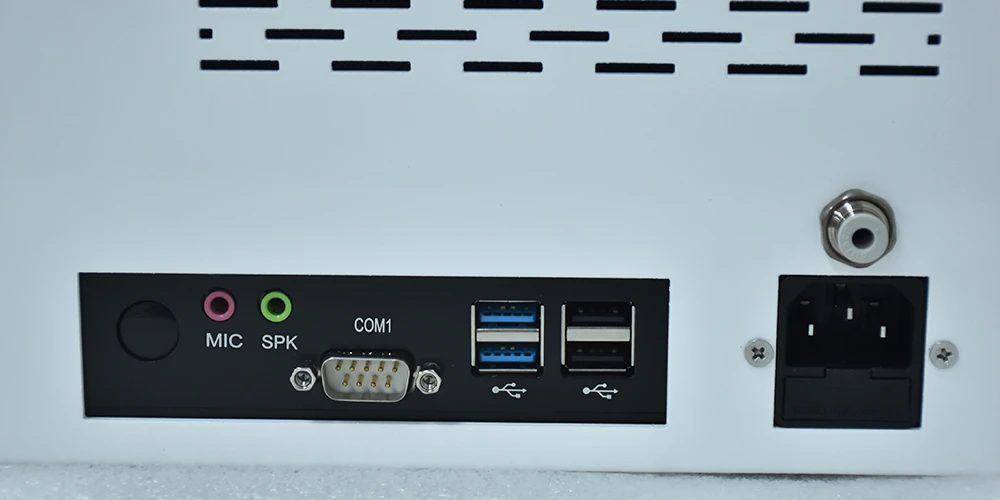

● Das Gerät verfügt über ein duales Steuerungssystem und ist mit einem Windows-basierten Industrie-PC ausgestattet. Dieser kann entweder direkt am Gerät oder über eine serielle Schnittstelle mit einem externen Computer verbunden werden. Die Steuerung erfolgt über externe Software. Beide Betriebsmodi arbeiten vollautomatisch, ohne manuelle Überwachung, und generieren und speichern die Testergebnisse automatisch. Das duale Steuerungssystem bietet dem Anwender mehr Bedienkomfort. Der Wechsel zwischen den Betriebsmodi ist jederzeit möglich, und beide Systeme geben während des gesamten Prozesses Sprachansagen aus.

● Das Probenröhrchen kann direkt als Testkammer verwendet werden, wodurch das Volumen der Testkammer effektiv genutzt und die Testgenauigkeit deutlich verbessert wird. Probenröhrchen mit unterschiedlichen Volumina können gleichzeitig den Bedarf an Mikro- und Großvolumina der Probenbeladung decken, um das Ziel der Verbesserung der Testgenauigkeit zu erreichen;

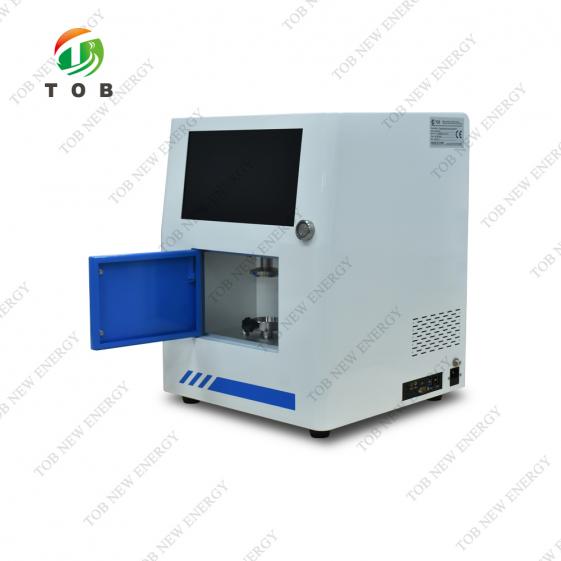

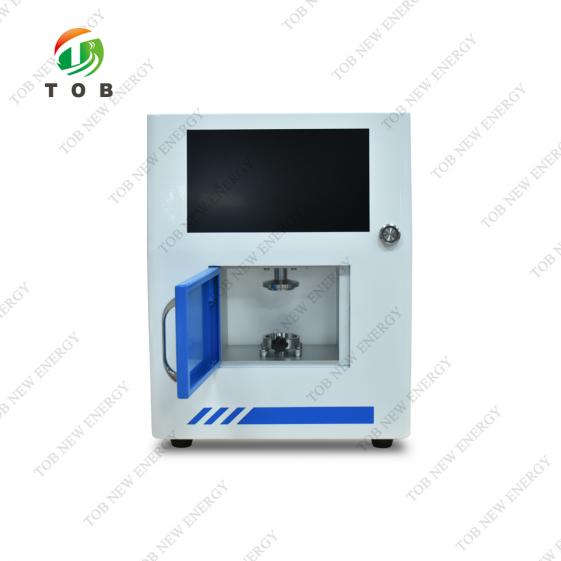

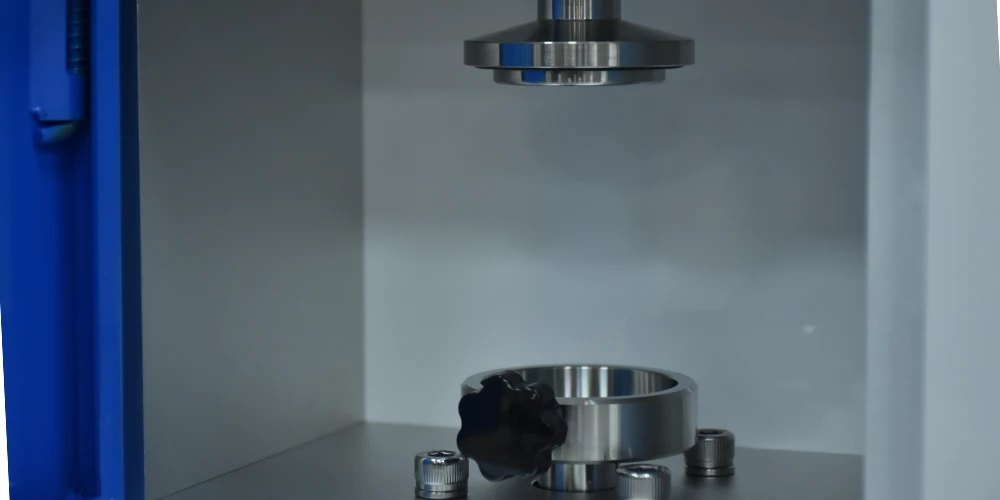

● Automatische Probenröhrcheninstallation: Das Gerät ist mit einer automatischen Probenröhrcheninstallationsvorrichtung ausgestattet. Legen Sie das Probenröhrchen einfach in die vorgesehene Position, und das Gerät installiert es automatisch am Anschluss. Dies vereinfacht die Bedienung und vermeidet Testfehler, die durch die manuelle Installation des Probenröhrchens entstehen können.

● Wiederholungstests, automatische Wiederholungstestzeiten können eingestellt werden, und die Testergebnisse zeigen den Durchschnittswert und den Einzeltestwert an;

● Pneumatisches Steuerventil, kein Erwärmungsproblem, eliminiert den Einfluss der Erwärmung des elektromagnetischen Ventils auf die Prüfgenauigkeit;

● Integrierte modulare Rohrleitung ohne Rohrleitungsverbindungen zwischen den Ventilen, wodurch Luftleckstellen reduziert und eine gleichmäßige Temperaturverteilung gewährleistet wird;

● Automatische Dichtheitsprüfung des Gaswegsystems, automatische Beurteilung, ob in der Referenzkammer und im Probenrohr Luftleckagen vorliegen, um die Genauigkeit der Testergebnisse zu gewährleisten;

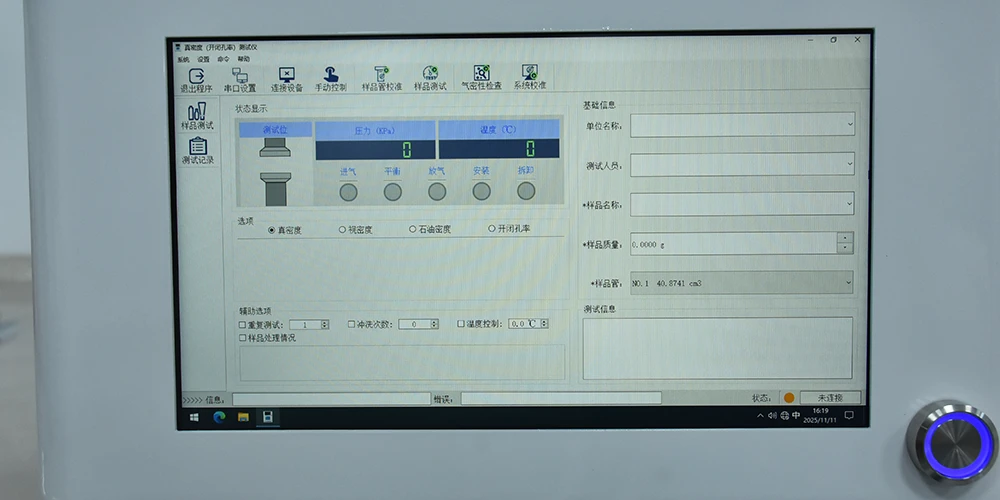

● Über die Steuereinheit der Bedienoberfläche können die Aktionen verschiedener Hardwarekomponenten des Instruments gesteuert werden. Dies hilft den Bedienern, das Funktionsprinzip des Instruments zu verstehen und bei einer Fehlfunktion des Instruments die Fehlerstelle rechtzeitig zu erkennen, was die nachfolgende Inspektion und Wartung erleichtert.

● Nach Abschluss des Tests stellt das System automatisch den Normaldruck wieder her, um ein Verspritzen der Probe beim Auseinandernehmen des Probenröhrchens zu verhindern;
