Schritt-für-Schritt-Anleitung zum Herstellungsprozess von Lithium-Ionen-Batterien

Die Herstellung von Lithium-Ionen-Batterien ist ein multidisziplinärer Ingenieurprozess, der Elektrochemie, Materialwissenschaften, Präzisionsmaschinenbau, Thermodynamik, Automatisierungstechnik und die Planung von Produktionsanlagen integriert. Obwohl das grundlegende Funktionsprinzip von Lithium-Ionen-Batterien gut bekannt ist, erfordert die industrielle Realisierung einer stabilen, ertragreichen und leistungsstarken Zellproduktion weit mehr als die bloße Einhaltung eines Laborrezepts. In realen Produktionsumgebungen hängt die Produktkonsistenz vom Zusammenspiel von Prozessparametern, Anlagengenauigkeit, Umgebungsbedingungen und Anlagenintegration ab. Selbst geringfügige Abweichungen in der Schichtdicke, der Viskosität der Suspension, der Elektrodendichte oder dem Feuchtigkeitsgehalt können erhebliche Unterschiede in Kapazität, Innenwiderstand, Sicherheit und Zyklenlebensdauer zur Folge haben.

Aus diesem Grund müssen Unternehmen, die in die Batterieproduktion einsteigen wollen, den gesamten Produktionsablauf verstehen, bevor sie Anlagen anschaffen oder eine Fabrik planen. Bei großen Projekten darf der Fertigungsprozess nicht als Aneinanderreihung unabhängiger Maschinen betrachtet werden. Vielmehr muss er als durchgängiges technisches System konzipiert werden, das die Elektrodenvorbereitung, die Zellmontage, die Elektrolytbefüllung, die Formierung, die Alterung und die Prüfung umfasst. Eine professionelle Planung der Produktionslinie, der Versorgungssysteme und der Reinraumumgebung ist unerlässlich, um spätere kostspielige Nachbesserungen zu vermeiden. In der Praxis treten viele Fehler nicht aufgrund der Materialchemie auf, sondern weil der Fertigungsprozess von Anfang an nicht optimal geplant wurde.

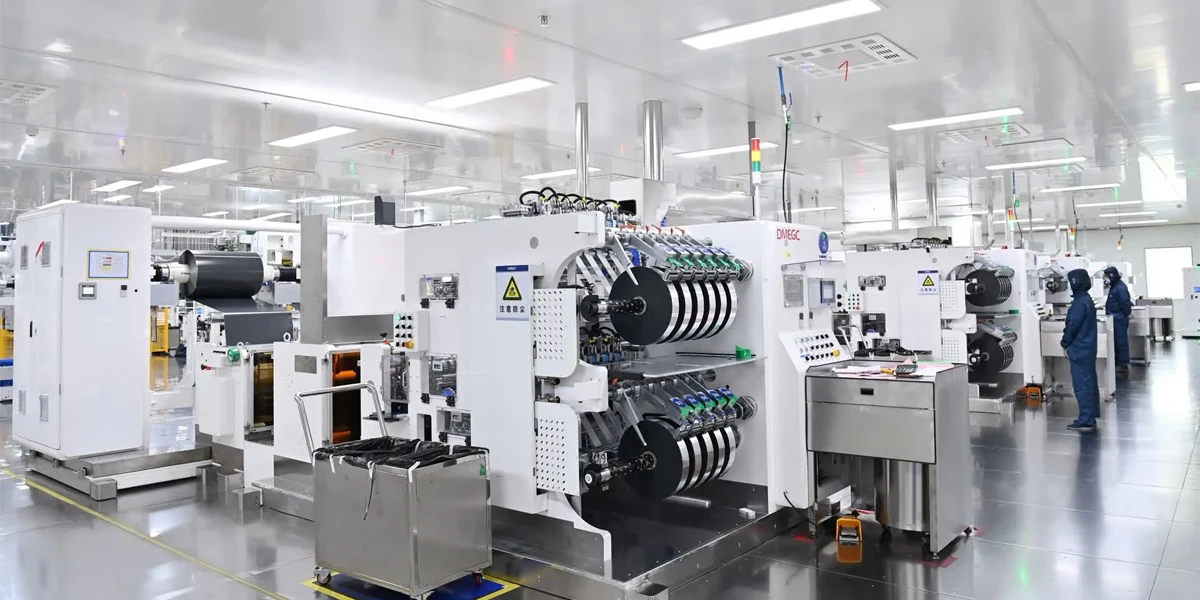

Als Komplettanbieter von Batterieanlagen und Fabriklösungen, TOB NEW ENERGY Lösungen für die Lithium-Ionen-Batterie-Produktionslinie Sie wurden entwickelt, um den gesamten Lebenszyklus von der Laborforschung über den Pilotmaßstab bis hin zur Serienproduktion zu unterstützen und sicherzustellen, dass Gerätekompatibilität, Prozessskalierbarkeit und zukünftige Erweiterungsmöglichkeiten bereits in der ersten Entwurfsphase berücksichtigt werden.

Dieser Artikel bietet eine detaillierte Erklärung des Herstellungsprozesses von Lithium-Ionen-Batterien auf Ingenieursebene und konzentriert sich dabei auf reale industrielle Arbeitsabläufe anstatt auf vereinfachte Laborbeschreibungen.

1. Gesamtstruktur der Lithium-Ionen-Batterieherstellung

Obwohl unterschiedliche Zellformate wie zylindrische, Pouch- und prismatische Zellen verschiedene Montageverfahren erfordern, folgt der gesamte Produktionsablauf von Lithium-Ionen-Batterien einer ähnlichen Struktur. Das Fertigungssystem lässt sich in drei Hauptphasen unterteilen: Elektrodenpräparation, Zellmontage und elektrochemische Aktivierung mit anschließender Prüfung. Jede Phase umfasst mehrere Prozesse, die präzise gesteuert werden müssen, um die Qualität des Endprodukts zu gewährleisten.

In Industrieprojekten müssen diese Phasen gemeinsam und nicht getrennt geplant werden. Eine gut geplante Produktionslinie erfordert die präzise Abstimmung von Maschinenkapazität, Materialfluss, Trocknungslänge, Reinraumstandard und Stromversorgung. Daher sind professionelle Lösungen für die Planung und das Layout von Batteriefabriken in der Regel bereits vor der Beschaffung der Ausrüstung erforderlich.

2. Elektrodenpräparation: Grundlage der Batterieleistung

Die Elektrodenherstellung ist der kritischste Schritt bei der Lithium-Ionen-Batterieproduktion, da die dabei entstehende Mikrostruktur direkt die Energiedichte, die Zyklenlebensdauer, den Innenwiderstand und die Sicherheitsmerkmale bestimmt. Sind die Elektroden erst einmal hergestellt, lassen sich die meisten Leistungsparameter in späteren Schritten nicht mehr korrigieren. Aus diesem Grund investieren Industrieunternehmen massiv in hochpräzise Beschichtungs- und Kalandrieranlagen.

2.1 Mischtechnik für Suspensionen

Im ersten Schritt wird die Kathoden- und Anodensuspension durch Mischen von Aktivmaterialien, leitfähigen Additiven, Bindemittel und Lösungsmittel hergestellt. Im Labormaßstab mag das Mischen einfach erscheinen, doch in der industriellen Fertigung muss die Suspension über lange Produktionsläufe hinweg eine stabile Viskosität, eine gleichmäßige Partikelverteilung und ein reproduzierbares rheologisches Verhalten aufweisen. Schwankungen in der Dispersionsqualität führen zu Beschichtungsfehlern, ungleichmäßiger Schichtdicke und Kapazitätsunterschieden zwischen den Zellen.

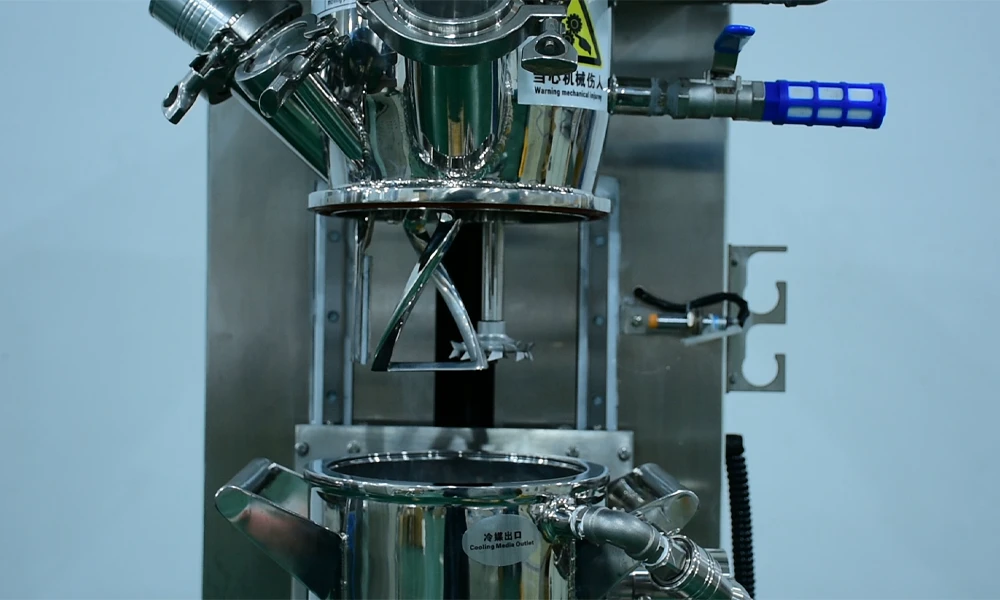

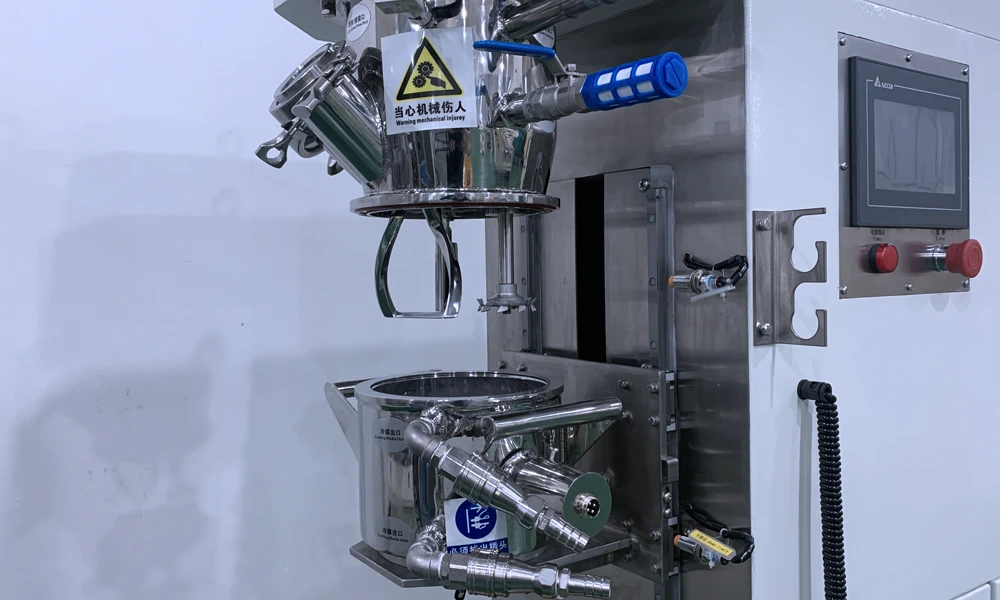

Moderne Produktionslinien verwenden Vakuum-Planetenmischer oder Doppel-Planetenmischer mit präziser Temperatur- und Drehzahlregelung. Für Forschungsinstitute und Pilotanlagen ist eine flexible Parametereinstellung unerlässlich, weshalb Batterie-Suspensionsmischgerät Für F&E-Anwendungen müssen mehrere Materialsysteme und kleine Losgrößen unterstützt werden.

2.2 Präzisionsbeschichtungsverfahren

Nach dem Mischen wird die Suspension auf Stromkollektoren aufgetragen. Der Beschichtungsprozess erfordert die Kontrolle von Schichtdicke, Gewicht und Gleichmäßigkeit über die gesamte Elektrodenbreite. Selbst geringfügige Abweichungen in der Schichtdicke können während der Formierung zu Kapazitätsungleichgewichten führen. Industrielle Anlagen nutzen üblicherweise die Schlitzdüsenbeschichtung, da sie eine kontinuierliche Produktion mit hoher Präzision und geringem Materialverlust ermöglicht. Die Rakelbeschichtung findet aufgrund ihrer Flexibilität weiterhin breite Anwendung in Labor- und Pilotanlagen.

In Fabriken mit hoher Kapazität werden Beschichtungsmaschinen häufig mit Mehrzonen-Trockenöfen integriert, um eine kontinuierliche Produktion ohne Unterbrechung des Materialflusses zu gewährleisten.

2.3 Trocknung und Lösungsmittelentfernung

Der Trocknungsprozess entfernt das Lösungsmittel von der beschichteten Elektrode und erhält dabei die gewünschte Mikrostruktur. Dieser Schritt erfordert eine sorgfältige Steuerung des Temperaturgradienten, der Luftstromgeschwindigkeit und des Lösungsmittelrückgewinnungssystems. Bei zu schneller Trocknung können Risse in der Beschichtungsschicht entstehen. Bei unzureichender Trocknung können Lösungsmittelreste zurückbleiben, die während der Formierung zur Gasbildung führen.

Industrielle Beschichtungsanlagen umfassen üblicherweise lange Konvektionsöfen mit mehreren Heizzonen. Neben der Temperaturregelung müssen moderne Fabriken auch Energieeffizienz und Lösungsmittelrecycling berücksichtigen, um die Betriebskosten zu senken.

2.4 Kalandrieren und Dichtekontrolle

Durch Kalandrieren wird die getrocknete Elektrode verdichtet, um die gewünschte Dichte und Porosität zu erreichen. Eine höhere Dichte erhöht die Energiedichte, jedoch verringert eine zu starke Verdichtung den Ionentransport und kann die Zyklenlebensdauer verkürzen. Daher müssen die Kalandrierparameter entsprechend dem Materialsystem und dem Zelldesign optimiert werden.

Pilotanlagen benötigen oft einstellbaren Walzendruck und eine einstellbare Temperatur, um verschiedene Forschungsprojekte zu unterstützen. Deshalb ist ein skalierbares Anlagendesign beim Aufbau einer Batterie-Pilotanlage wichtig.

2.5 Schneiden und Staubkontrolle

Nach dem Kalandrieren wird die breite Elektrodenwalze in schmale Streifen geschnitten. Dabei müssen Grate und Partikel vermieden werden, da Metallstaub interne Kurzschlüsse verursachen kann. Industrielle Schneidemaschinen verfügen über Spannungsregelungssysteme, Kantenbearbeitung und Staubabsaugung, um saubere Elektrodenoberflächen zu gewährleisten.

3. Zellaufbau: Bildung der mechanischen Struktur

Sobald die Elektroden vorbereitet sind, erfolgt der Zusammenbau der Zellstruktur. Die Montagemethode hängt vom Zellformat ab, die technischen Prinzipien sind jedoch ähnlich. Der Prozess muss eine präzise Ausrichtung, eine saubere Umgebung und zuverlässige elektrische Verbindungen gewährleisten.

Stapelmaschinen erfordern eine hohe Positioniergenauigkeit, während Wickelmaschinen eine gleichmäßige Spannung gewährleisten müssen, um Faltenbildung zu vermeiden. Das Verschweißen der Laschen ist ein weiterer kritischer Schritt, da mangelhafte Schweißnähte den Innenwiderstand und die Wärmeentwicklung während des Wickelvorgangs erhöhen. In der industriellen Fertigung werden je nach Laschenmaterial und -dicke üblicherweise Ultraschall- oder Laserschweißen eingesetzt.

Die Verpackung muss unter Reinraumbedingungen erfolgen, um Staubkontaminationen zu vermeiden. Für die Elektrolytbefüllung ist eine Vakuumanlage erforderlich, um ein vollständiges Eindringen in die Elektrodenporen zu gewährleisten. Abschließend muss die Versiegelung eine dauerhafte Luftdichtheit garantieren, um das Eindringen von Feuchtigkeit zu verhindern.

Die richtige Reinraumplanung ist Teil der Fabrikplanung und sollte zusammen mit der Anlagenaufstellung betrachtet werden.

4. Bildung, Alterung und Prüfung

Die Formierung ist der elektrochemische Aktivierungsprozess, bei dem sich die Festelektrolyt-Grenzschicht (SEI) auf der Anodenoberfläche bildet. Dieser Schritt erfordert eine präzise Strom- und Temperaturregelung. Er zählt außerdem zu den kostenintensivsten Abschnitten einer Batteriefabrik, da Tausende von Kanälen über lange Zeiträume gleichzeitig in Betrieb sein müssen.

Die Formationsanlagen benötigen viel Platz und eine hohe Stromversorgungskapazität, was bei der Fabrikplanung berücksichtigt werden muss. Eine Fehleinschätzung der Formationskapazität ist ein häufiger Fehler bei neuen Batterieprojekten.

5. Bedeutung der Produktionslinienintegration

In der industriellen Batteriefertigung hängt die Prozessstabilität nicht nur von den einzelnen Maschinen ab, sondern auch von der Integration der gesamten Produktionslinie. Die Beschichtungsgeschwindigkeit muss auf die Trocknungslänge, die Schneidgeschwindigkeit auf die Montagekapazität und die Formationskanäle auf den Tagesausstoß abgestimmt sein. Auch die Versorgungssysteme wie Druckluft, Kühlwasser, Vakuum und Stromversorgung müssen entsprechend dem Produktionsumfang ausgelegt sein.

Aus diesem Grund bevorzugen viele Unternehmen die Zusammenarbeit mit einem Komplettanbieter für Batterieanlagen, der Prozessdesign, Anlagenbau, Installation und Inbetriebnahme als Komplettpaket anbietet, anstatt Maschinen von mehreren Anbietern zu kaufen.

6. Von der Laborforschung zur Massenproduktion

Die meisten Batterieprojekte beginnen mit Laborforschung, gehen dann in den Pilotmaßstab über und schließlich in die Serienproduktion. Bei der Auswahl der Ausrüstung sollte dieser Übergang berücksichtigt werden. Laborgeräte sollten flexible Parametereinstellungen ermöglichen, Pilotanlagen die Stabilität kleiner Chargen gewährleisten und Produktionslinien auf Automatisierung und hohe Ausbeute ausgelegt sein. Die Wahl skalierbarer Ausrüstung verkürzt die Entwicklungszeit und vermeidet wiederholte Investitionen.

TOB NEUE ENERGIE bietet Komplettlösungen für Laborausrüstung, Pilotanlagen und schlüsselfertige Produktionslinien, die es den Kunden ermöglichen, gleichbleibende Prozessparameter beizubehalten und gleichzeitig die Produktionskapazität zu erhöhen.
