Ausrüstung für Knopfzellenlabore: Die vollständige Checkliste für Batterie-Forschungs- und Entwicklungslabore

Selbst ein Batterie-Forschungslabor, das 80.000 Dollar für Handschuhkästen ausgibt, kann nicht in der Lage sein, eine Knopfzelle mit gleichbleibender Kapazität herzustellen.

Das Problem ist selten das Budget. Es ist die Reihenfolge.

Zuerst wird die Glovebox angeschafft, da sie die Reinraumzertifizierung symbolisiert. Doch dann holt einen die Realität ein: Der Suspensionsmischer kann Rußpartikel unter 5 µm Größe nicht dispergieren. Das Rakel hat einen Rundlauffehler von 20 µm. Die Crimpzange verformt die Dose. Drei Monate Forschung verpuffen in Gerätefehlern, die sich als Materialprobleme tarnen.

Im Folgenden finden Sie eine Checkliste für jeden Arbeitsplatz zum Aufbau reproduzierbarer CR2032-Halbzellen mit wichtigen Spezifikationen, häufigen Fehlerquellen und Auswahlkriterien für jedes Gerät.

Der Arbeitsablauf der Münzzellen: Eine sequentielle Geräteübersicht

Eine CR2032-Knopfzelle ist strukturell einfach: Kathodengehäuse, Kathodenscheibe, Separator, Lithiumanode, Abstandshalter, Feder, Anodenkappe. Verpressen. Fertig.

In der Praxis birgt jeder Arbeitsschritt ein eng toleriertes Fehlerrisiko. Eine unterdimensionierte Maschine löst eine Fehlerkette in der gesamten Fertigungszelle aus.

1. Mischung von Suspensionen: Die Dispersion ist entscheidend.

Drei Parameter bestimmen die Qualität der Suspension: Gleichmäßigkeit der Partikeldispersion, Viskosität innerhalb des Zielbereichs (3.000–8.000 mPa·s für die meisten NMC-Suspensionen) und Abwesenheit von eingeschlossener Luft.

Minimale Anforderungen an die Ausrüstung:

Ein herkömmlicher Magnetrührer ist für Batterieschlämme unzureichend. Ruß und PVDF bilden Agglomerate, die ein Rührstab lediglich kreisförmig bewegt, ohne sie zu zerkleinern. Die erforderlichen Scherkräfte erfordern eine planetarische Rührbewegung.

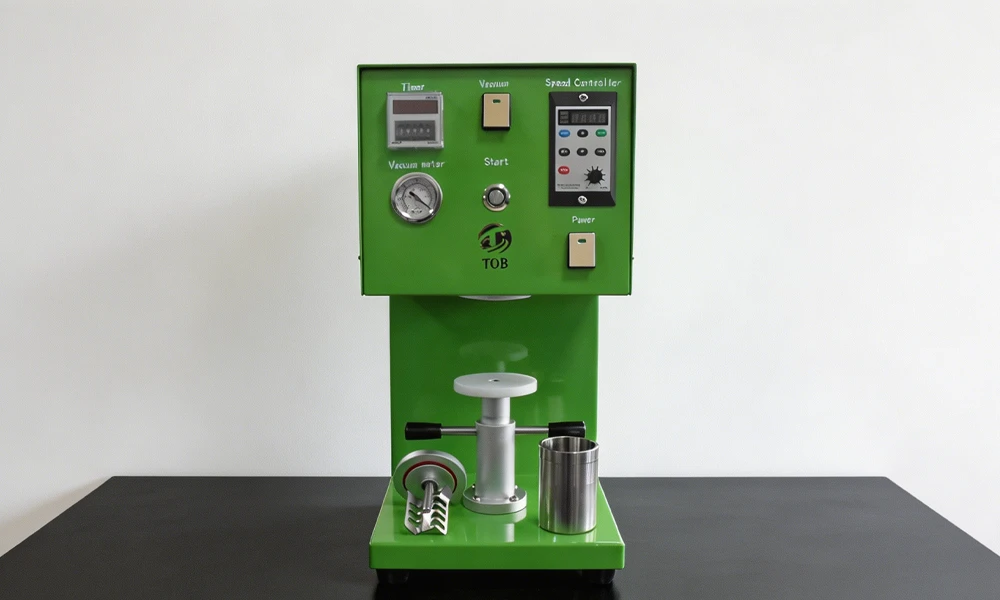

Dokumentierter Fehlerfall: Ein Labor, das für die Herstellung von NMC811-Suspensionen einen Heizplattenrührer verwendete, verzeichnete eine Kapazitätsstandardabweichung von 12 % über 200 Zellen. Als Ursache wurde das Kathodenpulver vermutet. Die eigentliche Ursache war eine unzureichende Dispersion während des Mischens. Der Austausch des Rührers gegen einen anderen Rührer führte zu einer Verbesserung. Labor-Vakuum-Planetenmischer mit 100–500 ml Durch diese Fähigkeit konnte die Varianz in einer einzelnen Charge behoben werden.

2. Elektrodenbeschichtung: Gleichmäßigkeit der Schichtdicke bestimmt die Kapazität

Die Beschichtung bestimmt die Flächenkapazität. Bei einer Abweichung des Rakelspalts von 10 μm ändert sich die Beladung mit aktivem Material um etwa 8 %. Dies entspricht einer Schwankung von 0,4 mAh in einer Knopfzelle, deren Zielwert bei 2,5 mAh liegt.

Vergleich von Beschichtungsverfahren für F&E-Labore:

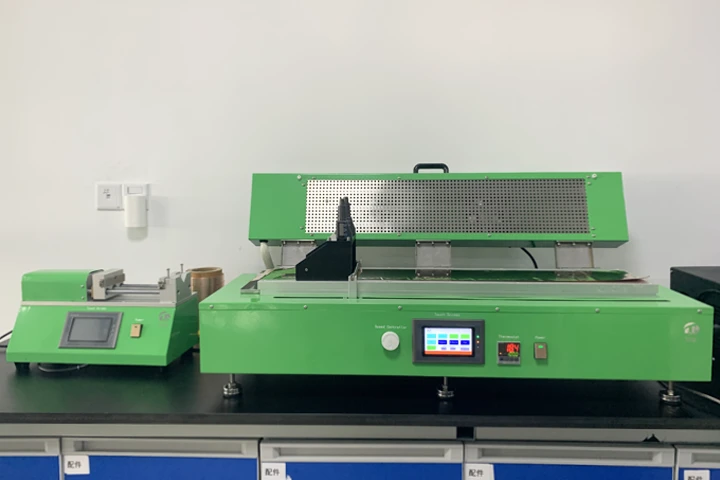

Für universitäre und industrielle F&E-Labore, die Knopfzellen herstellen, stellt ein beheizter Filmbeschichter mit mikrometergenau einstellbarer Rakelhöhe (0–5 mm Bereich, 1 μm Auflösung) das optimale Verhältnis von Leistungsfähigkeit und Kosten dar.

Kritische Qualitätsprüfung: Die Schichtdicke muss an fünf Punkten über jede Elektrode gemessen werden. Weicht die Schichtdicke am Rand um mehr als 5 % von der Mitte ab, ist die Rakel nicht parallel zum Substrat. In diesem Fall ist eine Unterlegscheibe erforderlich. Wird diese Abweichung akzeptiert, entsteht ein systematischer Fehler in jeder nachfolgenden Zelle.

Einblick in die Ingenieurwissenschaften: Die Randverdünnung einer 50 mm breiten F&E-Elektrode mag vernachlässigbar erscheinen. Bei einer Skalierung auf 300 mm Beschichtungsbreite für die Pilotproduktion führt derselbe Randfehler von 5 % jedoch zu einem 15 mm breiten Ausschussstreifen an beiden Kanten. Die Ausbeute sinkt bereits vor Inbetriebnahme der Pilotanlage. Laborbeschichtungsanlagen mit mikrometerverstellbaren Klingenköpfen und die nachgewiesene Parallelität von <2 μm über die gesamte Beschichtungsbreite gewährleistet, dass die Prozessparameter direkt von der Forschung und Entwicklung auf den Pilotmaßstab übertragen werden können.

3. Elektroden-Trocknung: Die Kinetik der Lösungsmittelentfernung ist entscheidend.

Die Trocknungsgeschwindigkeit beeinflusst direkt die Bindemittelverteilung. Verdunstet das Lösungsmittel zu schnell, wandert das PVDF-Bindemittel zur Elektrodenoberfläche. Dies führt zu einer aktivmaterialreichen Schicht an der Stromkollektorgrenzfläche mit unzureichender Haftung, was Delamination zur Folge hat.

Standardisiertes Trocknungsprotokoll für Forschung und Entwicklung:

• 60–80 °C für NMP-basierte NMC-Suspensionen
• 80–100 °C für wässrige LFP-Suspensionen
• Mindestens 4 Stunden, typischerweise über Nacht, unter Vakuum

Ein Vakuumtrockenschrank mit einer Temperaturstabilität von ±1 °C ist zwingend erforderlich. Standardmäßige Laboröfen mit einer Temperaturschwankung von ±10 °C erzeugen Elektroden mit ungleichmäßiger Bindemittelverteilung, die zwar visuell nicht erkennbar ist, sich aber während der Zyklen in Kapazitätsschwankungen äußert.

4. Elektrodenkalandrieren: Kompaktierte Dichteziele

Nach dem Trocknen sind die Elektroden porös. Zu hohe Porosität verringert die volumetrische Energiedichte und beeinträchtigt die elektronische Leitfähigkeit. Unzureichende Porosität verhindert eine ausreichende Benetzung mit Elektrolyt.

Branchenübliche Zielwerte für die Verdichtung:

• NMC-Kathoden: 2,8–3,4 g/cm³
• Graphitanoden: 1,4–1,6 g/cm³
• LFP-Kathoden: 2,2–2,6 g/cm³

A Präzisionswalzenpresse Eine kalibrierte Druckregelung ist unerlässlich. Sowohl der Spaltabstand als auch die aufgebrachte Kraft müssen kontrolliert und wiederholgenau sein.

Dokumentierter Fehlerfall: Ein Start-up-Unternehmen verzichtete in der ersten Forschungs- und Entwicklungsphase vollständig auf das Kalandrieren, mit der Absicht, später zu optimieren. Die Knopfzellen wiesen eine um 40 % geringere Kapazität als theoretisch möglich auf. Die nicht kalandrierte Kathode enthielt Totraumvolumen, das sich mit Elektrolyt füllte, ohne dass das aktive Material erreicht wurde. Sechs Monate Materialreformulierung brachten keine Verbesserung, da die Ursache in der Anlagentechnik – und nicht im Material selbst – lag.

5. Elektrodenstanzen: Gratbeseitigung

Die Elektroden von Knopfzellen werden auf einen Durchmesser von 14–16 mm gestanzt. Ein stumpfer oder falsch ausgerichteter Stempel erzeugt Kantengrate. Diese Grate dringen beim Verpressen in den Separator ein und verursachen Mikrokurzschlüsse, die sich durch niedrige Leerlaufspannung oder schnelle Selbstentladung äußern.

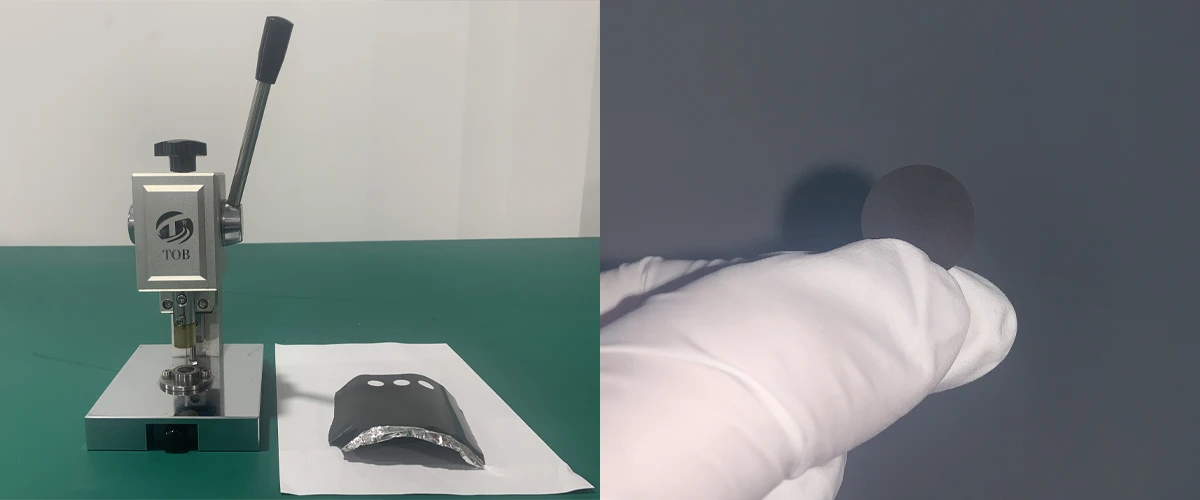

Ausrüstungsbedarf: Präzisionsstempel mit austauschbaren Stempeln (14 mm, 15 mm, 16 mm). Die gestanzten Elektroden müssen unter 10-facher optischer Vergrößerung gratfrei sein. Die Stempel müssen regelmäßig geschärft oder ausgetauscht werden – eine Wartungsmaßnahme, die in akademischen Laboren oft vernachlässigt wird.

6. Handschuhfach: Spezifikationen zur Atmosphärenregelung

Lithiummetall reagiert mit Wasser. Elektrolyt reagiert mit Wasser. Jegliches Eindringen von Feuchtigkeit während der Zellmontage schädigt die Zelle irreversibel.

Mindestspezifikation für F&E-Handschuhboxen:

• O₂ < 0,1 ppm
• H₂O < 0,1 ppm
• Zwei-Stationen-Design mit Vorraum
• Integrierte O₂/H₂O-Analysatoren
• Regenerierbares Reinigungssystem

Budgetrealität: Ein richtiges Batteriequalität Handschuhfach Ein regenerierbares Gasreinigungssystem kostet in der Regel 15.000 bis 25.000 US-Dollar. Bei kostengünstigeren Geräten muss die Reinigungskartusche oft alle sechs Monate statt alle drei Jahre ausgetauscht werden, wodurch die anfänglichen Einsparungen durch die Verbrauchskosten wieder aufgezehrt werden.

7. Montage von Knopfzellen: Präzision des Crimpdrucks

Das Verpressen ist der letzte mechanische Arbeitsschritt. Der Druck bestimmt direkt die Dichtheit und den inneren Kontakt.

Anforderungen an den Verpressdruck für CR2032: 600–800 psi, kalibriert auf das jeweilige Dichtungsmaterial und die Zellkonfiguration.

Vergleich der Pressetypen:

Für Labore, die mehr als 50 Zellen pro Woche produzieren, ist eine pneumatische Presse das praktische Minimum. Für diejenigen, die begutachtete Daten veröffentlichen oder Materialien für die Pilotproduktion qualifizieren, ist eine Crimpzange für elektrische Knopfzellen Die digitale Druckaufzeichnung gewährleistet die erforderliche Rückverfolgbarkeit.

Bereit, Ihr Labor aufzubauen? Ein Labor für Knopfzellen ist ein integriertes System, keine Ansammlung einzelner Instrumente. Eine einzige mangelhafte Komponente – beispielsweise eine unpräzise Crimpzange, eine Glovebox mit Feuchtigkeitsdrift oder ein Mischer, der keine ordnungsgemäße Dispersion gewährleistet – führt dazu, dass die gesamte Forschungs- und Entwicklungskette nur noch Rauschen statt verwertbarer Daten erzeugt. TOB New Energy liefert komplettes Münzzellen-Laborgerät Anbieter von schlüsselfertigen Komplettpaketen an über 2.000 Forschungsinstitute und Batteriehersteller weltweit, wobei vorkonfigurierte Laborlinien, Installation vor Ort und Bedienerschulung standardmäßig inbegriffen sind.

Häufig gestellte Fragen (FAQ)

F: Welche Mindestausrüstung ist für die Montage einer ersten Knopfzelle erforderlich?
A: Präzisionswaage, Vakuummischer (oder Mörser und Stößel für erste Versuche), Rakelbeschichtungsgerät, Vakuumofen, Elektrodenstanze, Handschuhkasten und eine manuelle Crimppresse. Budget: 20.000–30.000 US-Dollar für eine funktionsfähige Basisausstattung.

F: Ist ein Vakuumofen zum Trocknen der Elektroden notwendig oder reicht Lufttrocknung aus?
A: Ein Vakuumofen ist erforderlich. Lufttrocknung unter Umgebungsbedingungen führt zu Feuchtigkeit, die die Elektrolytleistung beeinträchtigt. Vakuumtrocknung bei 60–100 °C unter -0,08 MPa entfernt Restlösungsmittel und adsorbierte Feuchtigkeit. Wird dieser Schritt ausgelassen, ist ein Kapazitätsverlust von 15–20 % typisch.

F: Wie viele Zellen pro Bedingung sind erforderlich, um statistisch aussagekräftige Daten zu erhalten?
A: Mindestens 5 Zellen pro Bedingung; 10 sind empfehlenswert. Veröffentlichte Studien mit n=3 lassen sich regelmäßig nicht reproduzieren. In der industriellen Forschung und Entwicklung gelten weniger als 8 Zellen pro Parametersatz als unzureichend für Prozessentscheidungen.

F: Kann dieselbe Glovebox sowohl für die Natriumionen- als auch für die Lithiumionenforschung verwendet werden?
A: Nicht empfehlenswert. Natrium reagiert heftiger mit Feuchtigkeit als Lithium. Sofern keine strengen Dekontaminationsprotokolle und eine strikte Trennung der Atmosphären zwischen den verschiedenen Chemikalien eingehalten werden, wird dringend empfohlen, für jede Chemikalie einen separaten Handschuhkasten zu verwenden, um Kreuzkontaminationen und Sicherheitsvorfälle zu vermeiden.
