Formation und Grading in der Lithium-Ionen-Batterieherstellung

Formation und Kapazitätsbewertung gehören zu den letzten und kritischsten Phasen bei Lithium-Ionen-Batterieherstellung Obwohl diese Schritte erst nach der Elektrodenherstellung und dem Zellaufbau erfolgen, beeinflussen sie die elektrochemische Stabilität, die Sicherheit, die Konsistenz und die Lebensdauer des Endprodukts maßgeblich. In der industriellen Fertigung Batterieproduktionslinien Der Formierungsprozess aktiviert die Batterie zum ersten Mal, während der Klassifizierungsprozess die Zellen anhand messbarer elektrischer Parameter bewertet und klassifiziert.

Aus ingenieurtechnischer Sicht handelt es sich bei diesen Vorgängen nicht um einfache Lade- und Testverfahren. Jeder Schritt – Elektrolytbefüllung, Alterung, Formierung, Nachbefüllung, K-Wert-Bestimmung und Kapazitätsklassifizierung – basiert auf elektrochemischen Mechanismen, Stofftransportverhalten, Gasentwicklung und Qualitätskontrollanforderungen. In modernen Batteriefabriken muss die Gestaltung dieser Prozesse in die Gesamtplanung der Produktionslinie, die Anlagenkapazität und die angestrebten Leistungsspezifikationen integriert werden. Bei Herstellern, die neue Anlagen errichten, werden diese Schritte typischerweise als Teil eines umfassenden Prozesses implementiert. Lösung für die Lithiumbatterie-Produktionslinie , Wo Formationssysteme , Alterungsräume und Sortiermaschinen werden entsprechend den Kapazitäts- und Chemieanforderungen konfiguriert.

Dieser Artikel bietet eine detaillierte technische Erklärung jedes einzelnen Schrittes im Prozess der Formation und Kapazitätsklassifizierung sowie die physikalischen und chemischen Gründe für die jeweiligen Arbeitsschritte.

1. Erste Elektrolytbefüllung nach der Zellmontage

Beim ersten Befüllen wird die montierte Zelle in eine Vakuumfüllkammer eingesetzt. Die Kammer wird evakuiert, um einen Unterdruck in der Zelle zu erzeugen. Sobald der Innendruck ausreichend niedrig ist, wird das Elektrolytventil geöffnet, und der Elektrolyt strömt aufgrund des Druckunterschieds in die Zelle. Dieses Verfahren gewährleistet ein effizienteres Eindringen des Elektrolyten in die Separatorporen und die Elektrodenstruktur als bei einfacher atmosphärischer Befüllung.

Der erste Befüllvorgang dient nicht nur der Einbringung von Elektrolyt, sondern auch der Sicherstellung einer gleichmäßigen Benetzung der porösen Elektroden. Eine unzureichende Benetzung kann zu einem hohen Innenwiderstand, einer ungleichmäßigen SEI-Bildung und Kapazitätsverlusten in späteren Phasen führen.

2. Hochtemperaturalterung zur Verbesserung der Elektrolytbenetzung

Die Zellen werden für eine bestimmte Zeit in einem kontrollierten Hochtemperatur-Alterungsraum platziert, um die Elektrolytdiffusion in die Elektrodenporen zu beschleunigen. Eine ausreichende Benetzung ist für die stabile SEI-Bildung während des nachfolgenden Formierungsprozesses unerlässlich.

Während der Alterung ist die Zelle noch nicht dauerhaft abgedichtet. Daher muss die Einfüllöffnung mit einem temporären Verschlussstift verschlossen werden. Ohne diese temporäre Abdichtung kann es aufgrund hoher Temperaturen zur Verdunstung des Elektrolyten kommen, was Konzentrationsänderungen, Leistungsinstabilität und potenzielle Sicherheitsrisiken zur Folge haben kann.

Tabelle 1 – Zweck der Hochtemperaturalterung

3. Bildungsprozess und SEI-Filmbildung

Beim ersten Ladevorgang zersetzt sich der Elektrolyt an der Graphitoberfläche und bildet eine dünne, aber dichte SEI-Schicht. Diese Schicht lässt Lithiumionen passieren und verhindert gleichzeitig eine weitere Zersetzung des Elektrolyten. Die Qualität des SEI-Films bestimmt direkt die Zyklenlebensdauer, den Innenwiderstand und die Sicherheit.

Um einen qualitativ hochwertigen SEI-Film zu erhalten, wird die Bildung üblicherweise mit einem mehrstufigen Stromprofil durchgeführt.

Bei der Formierung entsteht Gas, da durch die Zersetzung des Elektrolyten Gase wie CO₂ und Kohlenwasserstoffe gebildet werden. Um eine Gasansammlung an der Elektrodenoberfläche zu vermeiden, wird in der industriellen Produktion häufig die Unterdruckformierung eingesetzt, bei der das Gas während des Prozesses abgeführt wird.

Gaseinschlüsse zwischen den Elektrodenschichten können die Transportwege von Lithiumionen blockieren, was zu einer ungleichmäßigen SEI-Bildung und Leistungsunterschieden zwischen den Zellen führt.

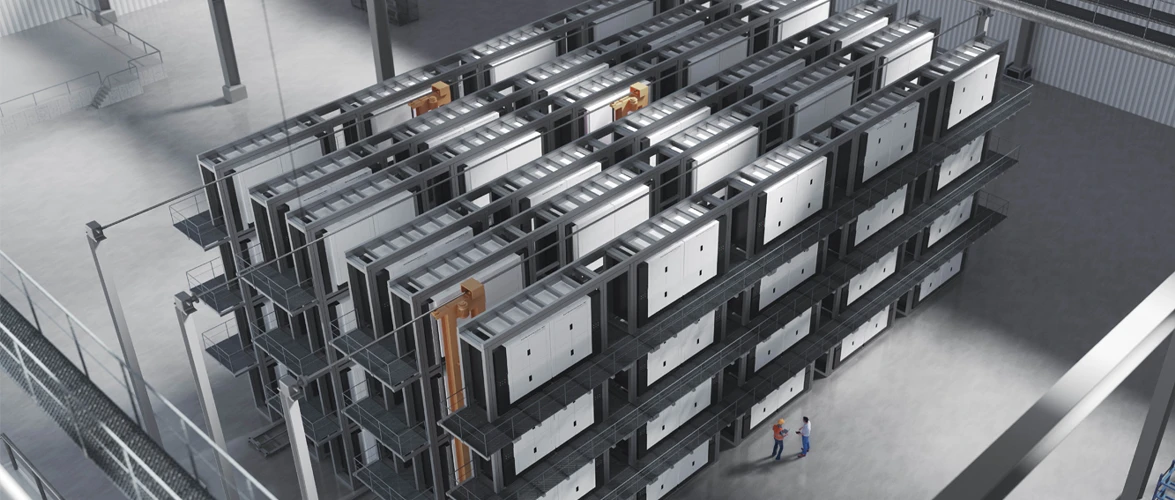

In modernen Fabriken werden Formationssysteme gemeinsam mit den

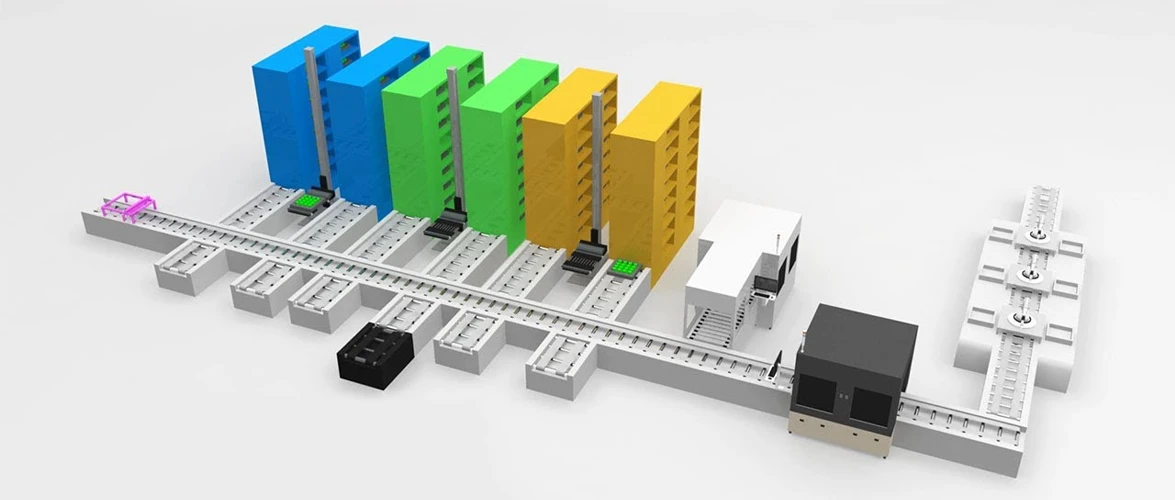

Anlagen zur Batteriebildung und -klassifizierung, die eine präzise Stromregelung, Temperaturstabilität und Gasmanagement gewährleisten.

4. Sekundärelektrolytfüllung

Dieser Schritt ist aus zwei Hauptgründen erforderlich:

Dadurch sinkt die Elektrolytmenge in der Zelle unter den Sollwert. Eine Nachfüllung gleicht dies aus. e-Verlust und gewährleistet das korrekte Elektrolytvolumen.

Der Vorgang ähnelt dem ersten Befüllvorgang, jedoch ist die Füllmenge geringer. Nach dem zweiten Befüllen wird die Einfüllöffnung verschweißt, um die Zelle dauerhaft zu verschließen.

Tabelle 2 – Vergleich der ersten und zweiten Füllung

5. OCV-Messung und Hochtemperatur-K-Wert-Test

Ziel ist die Berechnung des Hochtemperatur-K-Werts, der die Selbstentladungsrate der Batterie beschreibt.

Die Formel lautet:

K = (OCV1−OCV2) / (T2−T1)

Einheit: mV/h

Die Zelle wird zwischen den beiden Messungen bei erhöhter Temperatur gelagert. Ein hoher K-Wert deutet auf einen anormalen Spannungsabfall hin, der durch interne Leckströme, Verunreinigungen oder Mikrokurzschlüsse verursacht sein kann.

Zellen mit einem zu hohen K-Wert müssen vor der Bewertung entfernt werden.

Tabelle 3 – Interpretation des Hochtemperatur-K-Werts

6. Kapazitätsklassifizierung (Formationstestzyklen)

In der industriellen Produktion wird die Sortierung üblicherweise bei relativ hohem Strom (0,5C–1C) durchgeführt, um die tatsächlichen Betriebsbedingungen zu simulieren.

Anschließend werden die Zellen nach ihrer gemessenen Kapazität in verschiedene Qualitätsstufen sortiert.

Beispielklassifizierung:

Sortiermaschinen müssen eine präzise Stromregelung, Temperaturkontrolle und hohe Kanalkonsistenz gewährleisten, weshalb sie normalerweise in ein System integriert werden.
Batteriepilotlinie oder Produktionslinienlösung, anstatt als eigenständiges Gerät eingesetzt zu werden.

7. K-Wert-Test bei Raumtemperatur nach Depolarisation

Unmittelbar nach dem Laden und Entladen sinkt die Spannung aufgrund der Entspannung des Elektrodenpotenzials rasch ab. Wird die Leerlaufspannung (OCV) unmittelbar danach gemessen, ist der berechnete K-Wert künstlich hoch.

Daher werden die Zellen so lange gelagert, bis sich die Spannung stabilisiert hat. Anschließend wird bei Raumtemperatur ein zweiter K-Wert-Test durchgeführt.

Dieser Test entfernt zudem defekte Zellen vor dem Versand.

8. Endgültige Freigabe qualifizierter Zellen

- Erste Füllung

- Altern

- Formation

- Zweite Füllung

- Hochtemperatur-K-Test

- Kapazitätsklassifizierung

- K-Test bei Raumtemperatur

Die Zellen können ab Werk freigegeben werden.

Obwohl diese Schritte am Ende des Prozesses erfolgen, entscheiden sie darüber, ob die Batterie ihre Konstruktionsspezifikationen erfüllt. Unvollständige Formierung, mangelhafte Benetzung, unzureichender Elektrolytgehalt oder ungenaue Sortierung verringern direkt die Zyklenlebensdauer und die Zuverlässigkeit.

Aus diesem Grund ist die Formierungs- und Sortierungsabteilung oft der energieintensivste, zeitaufwändigste und geräteintensivste Teil einer Batteriefabrik und muss bereits in der frühen Phase der Anlagenplanung berücksichtigt werden.
