So wählen Sie einen Batterieslurry-Mischer für die industrielle Produktion aus

Von Dany Huang, Ph.D..

Bitten Sie einen Batterieingenieur, die wichtigste Maschine in einer Produktionslinie zu nennen, und die Antworten weisen nachgelagert auf den Beschichter, die Kalanderanlage und das Formationssystem hin. Selten auf den Slurry-Mischer. Doch fast jedes Qualitätsproblem, das nachgelagert auftritt, lässt sich bis zu seinem Ursprung im Mischbehälter zurückverfolgen. Der Slurry-Mischer ist der Ort, an dem die Batterie beginnt. Er bestimmt, wie gut sich Aktivmaterialpartikel verteilen, wie gleichmäßig sich das leitfähige Kohlenstoffnetzwerk um sie herum bildet und ob die Elektrode über Tausende von Zyklen hinweg eine konstante Leistung liefert.

Chinesische Hersteller von Batterieslurry-Mischern, angeführt von integrierten Zulieferern wie TOB NEW ENERGY, versorgen den Großteil des globalen Marktes.

Teil I: Was im Mischbehälter passiert

Das Mischen von Batterieslurry ist kein Rühren. Es ist eine Abfolge von drei physikalischen Phasen mit unterschiedlichen technischen Anforderungen, von denen jede unabhängig voneinander fehlschlagen kann.

Benetzung ist die erste Phase. Feste Partikel — Aktivmaterial, leitfähiger Kohlenstoff, Bindemittel — werden mit dem Lösungsmittel in Kontakt gebracht. Die Flüssigkeit muss die an jeder Partikeloberfläche adsorbierte Luft verdrängen. Partikel, die nicht vollständig benetzt sind, werden zu stabilen Agglomeraten, die durch kein nachfolgendes Mischen mehr aufgebrochen werden können. Die Benetzungsphase legt die Obergrenze der Dispersionsqualität fest. Wenn sie schlecht durchgeführt wird, kann kein nachgelagerter Prozess dies wiederherstellen. Vakuum während der Benetzung zieht Lösungsmittel in Partikelporen, die andernfalls Luft einschließen würden.

Dispersion ist die zweite Phase. Mechanische Scherkräfte brechen Agglomerate auf und verteilen Partikel gleichmäßig in der gesamten Suspension. Die Scherung muss hoch genug sein, um Partikel zu trennen, aber nicht so hoch, dass sie die Aktivmaterialpartikel selbst beschädigt — beschädigte Oberflächen haben eine höhere spezifische Oberfläche, verbrauchen mehr Elektrolyt während der SEI-Bildung und verringern die Coulomb-Effizienz des ersten Zyklus. Die Scherung muss außerdem gleichmäßig über das gesamte Behältervolumen verteilt werden. Ein Mischer, der starke Scherung nahe den Blättern und schwache Scherung nahe den Wänden erzeugt, produziert Slurry mit räumlich variabler Dispersion. Der Mischer von TOB begegnet der Scherungsungleichmäßigkeit durch die Geometrie von Blättern und Behälter.

Stabilisierung ist die dritte Phase. Sobald die Partikel dispergiert sind, muss das Bindemittelnetzwerk sie in Schwebe halten. Ohne ausreichende Stabilisierung agglomerieren dispergierte Partikel mit der Zeit erneut — und machen die Arbeit der Dispersionsphase zunichte. Eine Drift der Slurry-Viskosität während der Lagerung ist das messbare Symptom einer unzureichenden Stabilisierung. In einer Produktionslinie, in der Slurry vor der Beschichtung stundenlang in einem Vorratstank steht, ist diese Drift nicht nur Theorie. Sie ist eine Prozesskontrollvariable, die die Beschichtungsuniformität am Anfang, in der Mitte und am Ende eines Produktionslaufs direkt beeinflusst.

Diese drei Phasen laufen in einem Produktionsmischer nicht sequenziell ab. Sie überschneiden sich. Das Mischdesign muss Bedingungen für Benetzung, Dispersion und Stabilisierung im selben Behältervolumen ermöglichen — eine wesentlich anspruchsvollere technische Anforderung, als nur eine einzelne Bedingung zu erreichen.

Vakuum- und Temperaturkontrolle sind bei einem Produktionsmischer für Batterieslurry keine optionalen Funktionen. Hochviskose Slurrys nehmen während des Mischens Luftblasen auf — ohne Vakuumentgasung werden eingeschlossene Blasen zu Lochdefekten in der beschichteten Elektrode, die mit bloßem Auge unsichtbar, aber für die Zellkonsistenz im großen Maßstab katastrophal sind. Die mechanische Energie des Mischens wird in Wärme umgewandelt — bei PVDF-haltigen Formulierungen können Temperaturüberschreitungen über der Stabilitätsschwelle des Bindemittels eine vorzeitige Gelierung auslösen, die die gesamte Charge ruiniert. Die Produktionsmischer von TOB NEW ENERGY integrieren Vakuum- und Manteltemperaturregelung als Standard — nicht, weil das Datenblatt dies verlangt, sondern weil die Prozessphysik keine Alternative zulässt.

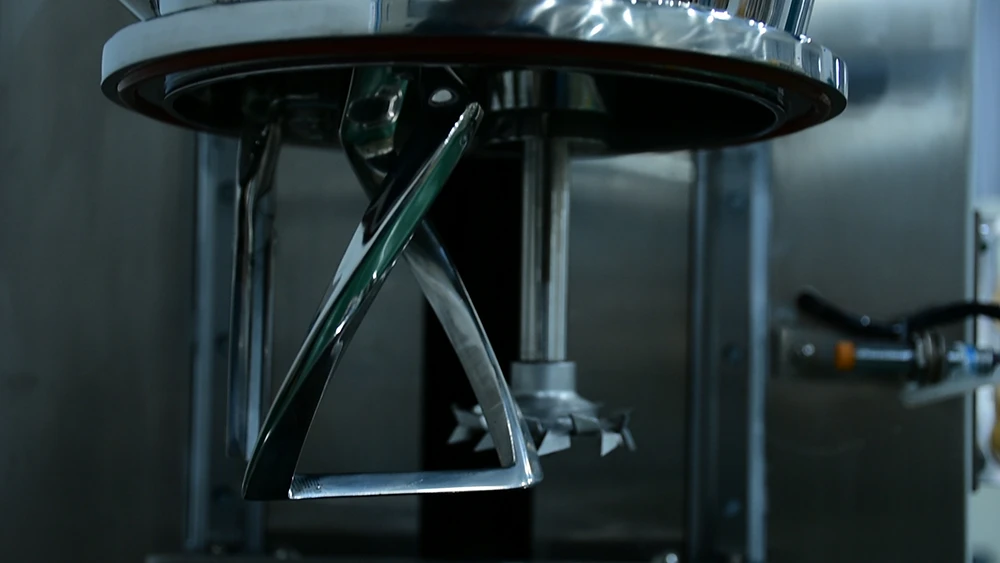

Struktur des Planetenmischers

Teil II: Sechs Spezifikationen, die die Mischerleistung bestimmen

Effektives Arbeitsvolumen

Das Nennvolumen des Behälters entspricht nicht dem nutzbaren Volumen. Das effektive Arbeitsvolumen beträgt typischerweise 60 bis 80 Prozent des Nennvolumens — der Mischer benötigt Freiraum, damit der Slurry unter den Planetenblättern gefaltet und gewälzt werden kann, anstatt sich einfach nur kreisförmig zu bewegen. Ein über das effektive Volumen hinaus gefüllter Behälter erzeugt Slurry, der sich bewegt, ohne gemischt zu werden. Für die Produktionsplanung sollte jede Durchsatzberechnung das effektive Volumen und nicht das Nennvolumen verwenden.

Planetenmischmechanismus

Planetenmischen — Blätter, die um die Mitte des Behälters kreisen und sich gleichzeitig um ihre eigene Achse drehen — ist die Standardarchitektur für Batterieslurry-Mischer. Die Doppelbewegung erzeugt eine multidirektionale Scherung, die Einwellenmischer nicht erreichen können. Die Blattgeometrie — Schmetterlings-, Spiral- oder Klauenform — bestimmt die Verteilung des Scherfelds im gesamten Behälter, und unterschiedliche Chemien reagieren unterschiedlich darauf. Der hohe Feststoffgehalt von LFP mit leitfähigen Nano-Kohlenstoffadditiven erzeugt ein grundlegend anderes Fließverhalten als NMC mit größeren Primärpartikeln und geringerem Feststoffanteil. Ein Hersteller von Batterieslurry-Mischern, der nicht erklären kann, welche Blattgeometrie für welche Chemie geeignet ist und warum, verkauft Hardware ohne Prozesswissen. Das Patent CN202122021115 von TOB adressiert die Mischeffektivität durch Optimierung von Blatt- und Behälterdesign — eine technische Entwicklung, die in Patenten, aber nicht in Katalogen zu finden ist.

Vakuumfähigkeit

Industrielle Batterieslurry-Mischer arbeiten mit einem relativen Vakuum von -0,09 bis -0,095 MPa. Das Vakuum erfüllt zwei Funktionen: Entgasung des Slurrys zur Vermeidung von Beschichtungslochdefekten und Verbesserung der Benetzung, indem Lösungsmittel in Partikelporen gezogen wird, die andernfalls Luft zurückhalten würden. Die Fähigkeit zur Vakuumhaltung — wie lange das System das Zielvakuum während eines Mischzyklus aufrechterhält — ist wichtiger als der maximale Vakuumwert auf dem Datenblatt. Eine Dichtung mit langsamem Leck, durch die das Vakuum während eines zweistündigen Zyklus abfällt, erzeugt Slurry, dessen obere und untere Bereiche unter unterschiedlichen Bedingungen gemischt wurden. Sie stammen aus derselben Charge. Sie sind nicht derselbe Slurry.

Präzision der Temperaturkontrolle

Die Temperatur beeinflusst die Slurry-Viskosität, die Auflösungskinetik des Bindemittels und die Verdunstungsrate des Lösungsmittels. Bei NMP-basierten Formulierungen erzeugt ein unkontrollierter Temperaturanstieg außerdem Lösungsmitteldampf, der den Feststoffgehalt verändert — der Slurry am Ende des Zyklus entspricht nicht mehr dem, was zu Beginn formuliert wurde. TOBs Pilot-Mischversuche überwachen diesen Parameter regelmäßig — denn in der Produktion ist eine Temperaturabweichung keine Randnotiz. Sie bedeutet eine verlorene Charge. Die Reaktionszeit des Mantelsystems — von der Erkennung einer Temperaturabweichung bis zur Wiederherstellung des Sollwerts — bestimmt, wie eng der Mischprozess innerhalb seines Prozessfensters bleibt.

Metriken der Dispersionsqualität

Das Ausgangsprodukt des Mischers ist Slurry. Die einzige aussagekräftige Bewertung eines Batterieslurry-Mischers ist die Qualität des von ihm erzeugten Slurrys. Die Mahlfeinheit — gemessen mit einem Mahlprüfgerät — sollte bei industriellen Batterieelektroden unter 15 bis 30 Mikrometer liegen. Die Viskositätsstabilität — die Änderung der Slurry-Viskosität nach zwei bis vier Stunden statischer Lagerung — zeigt, wie gut die Stabilisierungsphase funktioniert hat. Der direkteste Test: Beschichten Sie eine Elektrode mit dem Slurry, trocknen Sie sie und untersuchen Sie den Querschnitt unter einem SEM. Wenn Kohlenstoffinseln als einzelne dunkle Bereiche um die Aktivmaterialpartikel sichtbar sind, war die Dispersionsqualität unzureichend — unabhängig davon, was das Datenblatt des Mischers versprochen hat. Das Xiamen-Anwendungslabor von TOB NEW ENERGY führt genau diese materialspezifischen Slurry-Tests für Kunden vor der Gerätespezifikation durch — es verarbeitet tatsächliche Kundenpulver in Pilotmischern und liefert Charakterisierungsdaten, die Katalogversprechen durch gemessene Ergebnisse.

Materialkompatibilität und Reinigbarkeit

Gefäß- und Klingenmaterialien — Edelstahl 304 oder 316L — müssen mit dem Lösungsmittelsystem übereinstimmen. NMP, Wasser und Speziallösungsmittel stellen jeweils unterschiedliche Anforderungen an Dichtungen, Dichtungsringe und Oberflächenbehandlungen. Zwischen den Formulierungen hängt die Reinigungseffizienz von der Rauheit der Innenoberfläche, der Abnehmbarkeit der Klingen und dem Vorhandensein oder Fehlen von Anschlüssen für die Reinigung vor Ort ab. Ein Mischer, der zwischen Formulierungen vier Stunden zur Reinigung benötigt, erfordert einen anderen Produktionsplan als einer, der 45 Minuten benötigt. Die Mischerkonstruktionen von TOB berücksichtigen die Reinigungseffizienz als Produktionskennzahl — denn in Anlagen mit mehreren Chemiesystemen vervielfacht jeder Formulierungswechsel diese Kosten.

Teil III: Anpassung des Batterieslurry-Mischers an die Produktionsphase

Dasselbe Unternehmen kann in verschiedenen Entwicklungsphasen völlig unterschiedliche Mischer benötigen.

LabormaßstabBatterieslurry-Mischer — 0,5 bis 5 Liter, Verarbeitung von Gramm bis zu einigen Kilogramm. Priorität: Flexibilität. Der Mischer muss breite Formulierungsbereiche verarbeiten können, während das F&E-Team Materialkombinationen untersucht. TOB NEW ENERGY liefert Mischanlagen im Labormaßstab mit Prozessparametern — Geschwindigkeitsprofilen, Vakuumniveaus, Mischsequenzen — die darauf ausgelegt sind, auf Pilot- und Produktionsmaßstab übertragen zu werden. Ein Labormischer von einem Batterieslurry-Mischer-Lieferanten, der auch Produktionsmaschinen baut, ist nicht nur kleinere Hardware. Er ist der erste Datenpunkt einer Prozesskurve, die sich bis zur Fabrikhalle erstreckt.

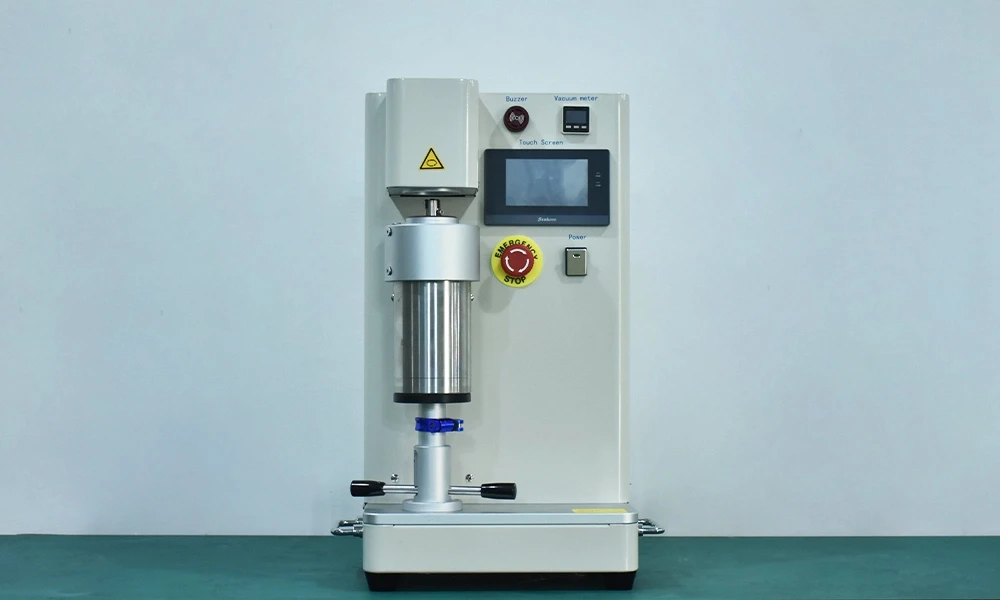

Batterieslurry-Mischer im Labormaßstab

Pilotmaßstab Batterieslurry-Mischer— 5 bis 50 Liter. Priorität: Festlegung der Parameter. Der Pilotmischer muss geometrisch der Produktionseinheit ähneln: gleiches Klingenprofil, gleiches Verhältnis des Abstands zwischen Klinge und Gefäß, gleiches Verhältnis von Umlauf- zu Rotationsgeschwindigkeit. Ohne geometrische Ähnlichkeit lassen sich die im Pilotmaßstab entwickelten Mischparameter nicht auf die Produktionsgeometrie übertragen. Der Pilotmischer muss außerdem Prozessdaten aufzeichnen — Geschwindigkeit, Vakuum, Temperatur, Zeit — denn das in dieser Phase entwickelte Mischrezept wird direkt in die SPS des Produktionsmischers geladen. Die Pilotmischanlage von TOB in Xiamen ermöglicht Kunden, Mischrezepte auf Anlagen zu entwickeln und zu validieren, die der geometrische Vorläufer ihrer Produktionsmaschinen sind. Das Ergebnis ist nicht nur ein Mischer — es ist ein validiertes Rezept, das direkt in die Produktion übertragen wird.

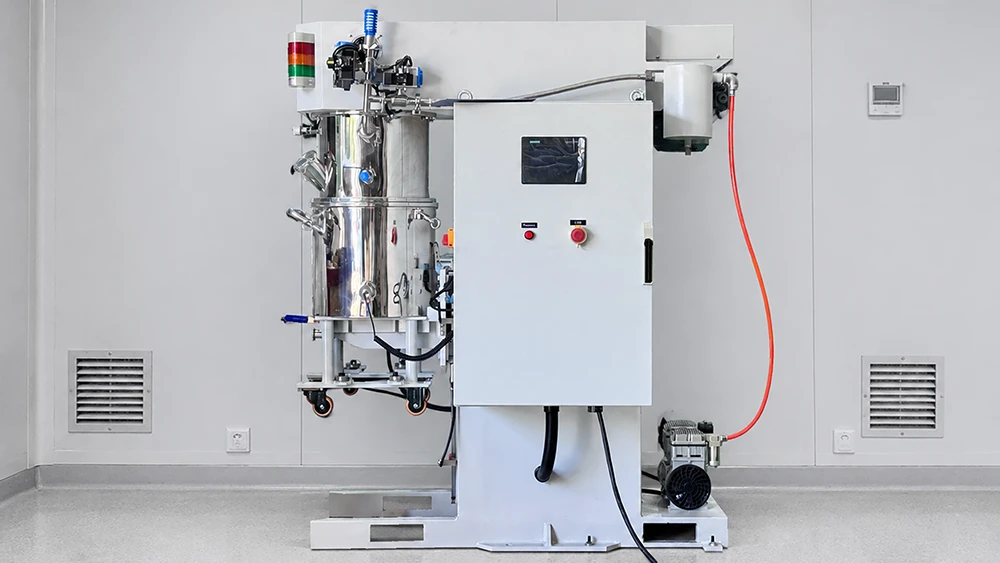

Batterieslurry-Mischer im Pilotmaßstab

ProduktionsmaßstabBatterieslurry-Mischsystem — 50 bis über 2.000 Liter. Priorität: Konsistenz von Charge zu Charge. In diesem Maßstab wird das Zuführsystem ebenso kritisch wie der Mischer selbst. Pulverbrückenbildung im Einfülltrichter, uneinheitliche Zufuhrraten bei großen Chargengrößen und Staubbildung während der Beschickung — Probleme, die im Labormaßstab unsichtbar sind — werden zu grundlegenden Konsistenzproblemen in der Produktion. Das Zuführgeräte-Patent von TOB (CN202122171553) behandelt genau diese Kategorie von Herausforderungen bei der Materialhandhabung im Produktionsmaßstab. Für Chemiesysteme, die vor dem Mischen eine Pulvervorverarbeitung benötigen, deckt das Kugelmühlen-Patent von TOB (CN201820365533) eine vorgelagerte Dispergiertechnologie ab, die vor dem Planetarmischer integriert werden kann. Zusammen stellen die drei mischbezogenen Patente von TOB — für den Mischer selbst, das Zuführsystem und die Vorbereitung des Vormischpulvers — einen zusammenhängenden technischen Ansatz zur Slurry-Herstellung als System und nicht als einzelne Maschine dar.

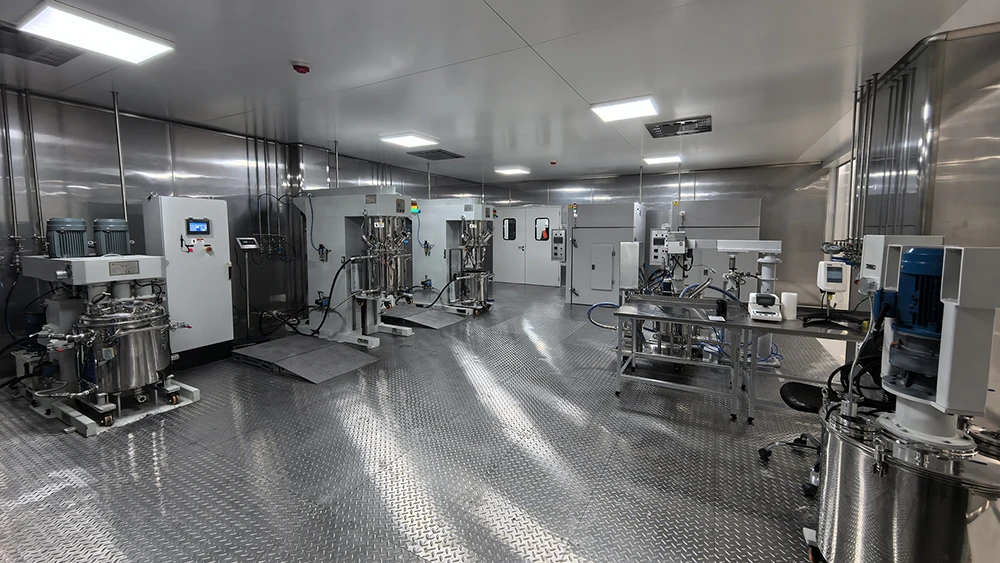

Batterieslurry-Mischsystem in der Batteriefertigungslinie

Teil IV: Bewertung eines Batterieslurry-Mischer-Lieferanten

Spezifikationsblätter von Mischern verschiedener Lieferanten sehen bemerkenswert ähnlich aus. Nennvolumen, Geschwindigkeitsbereich, Vakuumniveau — die Zahlen überschneiden sich. Die Unterschiede, die die Produktionsleistung bestimmen, stehen nicht im Spezifikationsblatt.

Erstens: wurde dieser Batterieslurry-Mischer mit Ihrem Material getestet? Nicht mit einer ähnlichen Formulierung. Mit Ihrer. Ein Lieferant, der Mahlfeinheitsdaten, Viskositätsstabilitätskurven und SEM-Querschnittsbilder von Elektroden aus Mischversuchen mit Ihrem tatsächlichen Kathodenpulver bereitstellt, hat vor dem Versand der Anlage bereits technische Arbeit geleistet. Einer, der dies nicht kann, erwartet, dass Sie seine Prozessentwicklungsabteilung sind. Das Anwendungslabor von TOB NEW ENERGY existiert genau für diesen Zweck — die Materialvalidierung vor dem Verkauf, die Spezifikationsblätter in Prozessdaten umwandelt, bevor Entscheidungen über die Anlagenbeschaffung getroffen werden.

Zweitens: was zeigt das Patentportfolio? Patente sind öffentlich überprüfbare Belege für interne technische Entwicklung. TOB besitzt drei mischbezogene Patente — Mischerkonstruktion (CN202122021115), Materialzuführung (CN202122171553) und Pulvervorverarbeitung (CN201820365533). Ein Batterieslurry-Mischer-Lieferant ohne mischbezogene Patente und einer mit einem zusammenhängenden Portfolio, das mehrere Aspekte der Slurry-Herstellung abdeckt, stellen grundlegend unterschiedliche Aussagen über ihre technische Kompetenz auf. Eine Aussage kann innerhalb von Minuten in einer öffentlichen Datenbank überprüft werden. Die andere kann überhaupt nicht überprüft werden.

Drittens: können Sie einen Versuch mit Ihren Materialien durchführen? Bringen Sie Ihr Kathodenpulver, Ihr Anodenpulver, Ihren leitfähigen Kohlenstoff und Ihr Bindemittel mit. Verarbeiten Sie diese im Pilotmischer des Lieferanten. Beobachten Sie die Viskosität über die Zeit. Beschichten Sie Elektroden. Untersuchen Sie die Querschnitte unter dem SEM. Ein Lieferant, der von seiner Anlage überzeugt ist, ermöglicht diesen Versuch. Einer, der sich dagegen sträubt oder ausweicht, vermittelt etwas Wichtiges über sein eigenes Vertrauen in seine Maschinen.

Viertens: was bedeutet Kundendienst bei einem Batterieslurry-Mischer? Die richtige Frage lautet nicht „wie lange ist die Garantie“. Sie lautet: „Wenn wir unsere Kathodenchemie von NMC auf LFP umstellen oder unseren Feststoffanteil von 55 auf 65 Prozent erhöhen, können Sie auf Grundlage Ihrer eigenen Prozessdaten mit ähnlichen Formulierungen Empfehlungen zur Anpassung der Mischparameter geben?“ Ein Lieferant, der diese Frage mit Ja beantworten kann, hat über die Hardware hinaus in Verfahrenstechnik investiert. Einer, der auf die Garantieklausel verweist, verkauft Maschinen, keine Lösungen.

Teil V: Der Mischer bestimmt die Qualitätsgrenze

Eine Beschichtungsmaschine trägt Slurry gleichmäßig auf. Sie kann keine uneinheitliche Slurry gleichmäßig machen. Der Mischer legt die Qualitätsgrenze für jeden nachgelagerten Prozess fest — und keine nachgelagerte Präzision kann sie erhöhen. Eine Kalanderanlage kann keine ungleichmäßige Elektrode verdichten. Ein Formierungssystem kann keine Kapazitätsschwankungen ausgleichen, die beim Mischen entstanden sind.

In der Batterieherstellung gibt es stille Kosten, die weit weniger Aufmerksamkeit erhalten als die Anlagenpreise: die Kosten für die Optimierung von Mischparametern durch Versuch und Irrtum an einer Produktionslinie. Rohmaterialien, die in fehlerhaften Chargen verbraucht werden. Pilotlinienzeit, die durch Parametersuchen belegt wird, die vor der Inbetriebnahme hätten abgeschlossen sein sollen. Projektzeitpläne verlängern sich — und Umsätze verzögern sich — während der Mischprozess optimiert wird. Diese Kosten können den Kaufpreis des Mischers selbst bei Weitem übersteigen.

Die Auswahl eines Batterieslurry-Mischers bedeutet nicht den Kauf von Hardware. Es bedeutet den Kauf eines Prozessausgangspunktes — eines Punktes, an dem Benetzung, Dispersion und Stabilisierung mit Ihren spezifischen Materialien auf Anlagen validiert wurden, die geometrisch den Maschinen ähneln, die in Ihrer Fabrik betrieben werden. Chinesische Hersteller von Batterieslurry-Mischern wie TOB NEW ENERGYhaben ihre Marktposition auf diesem Prinzip aufgebaut — sie liefern Maschinen mit Prozessdaten und nicht als Katalogprodukte, sondern als technische Mischlösungen, die vor dem Verlassen des Werks überprüft wurden.

Zusammenfassung der Auswahl eines Batterieslurry-Mischers: Der Slurry-Mischer ist der Ausgangspunkt für Batteriequalität — Elektrodenhomogenität, Kapazitätskonsistenz und Zykluslebensdauer lassen sich alle auf die Dispersionsqualität in der Mischphase zurückführen. Die Auswahl eines industriellen Batterie-Slurry-Mischers erfordert die Bewertung von sechs kritischen Spezifikationen: effektives Arbeitsvolumen, Planetenmischmechanismus mit chemiegeeigneter Blattgeometrie, Vakuumfähigkeit zur Entgasung und Benetzung, Präzision der Temperaturregelung, quantifizierbare Kennzahlen der Dispersionsqualität (Mahlfeinheit, Viskositätsstabilität, SEM-Verifizierung) sowie Materialverträglichkeit mit dem Lösungsmittelsystem. Die Auswahl des Mischers unterscheidet sich außerdem grundlegend je nach Produktionsstufe — im Labormaßstab steht die Formulierungsflexibilität im Vordergrund, im Pilotmaßstab ist geometrische Ähnlichkeit mit der Produktionseinheit für die Parameterübertragung erforderlich, und im Produktionsmaßstab wird eine Chargenkonsistenz durch automatisierte Materialhandhabung verlangt. Bei der Bewertung von Lieferanten für Batterie-Slurry-Mischer liefern unabhängig überprüfbare Patente im Bereich der mischbezogenen Technologienobjektive Belege für interne F&E-Fähigkeiten, während Testläufe mit den tatsächlichen Materialien des Kunden die aussagekräftigste verfügbare Bewertungsmethode bleiben. TOB NEW ENERGY mit mischbezogenen Patenten, die das Mischdesign (CN202122021115), die Materialzuführung (CN202122171553) und die Pulvervorverarbeitung (CN201820365533) abdecken, sowie mit eigenen Pilotmischanlagen zur Validierung von Kundenmaterialien, veranschaulicht den prozessintegrierten Ansatz, der chinesische Hersteller von Batterie-Slurry-Mischern zur weltweit führenden Quelle für diese Ausrüstung gemacht hat.

Dany Huang, Ph.D. — CEO, Xiamen TOB New Energy Technology Co., Ltd.
