Vergleich der Stapel- und Wickelverfahren bei der Montage von Batteriezellen

Von TOB Technisches Team

Wenn das Design einer Batteriezelle die Phase der Elektrodenmontage erreicht, prägt eine Entscheidung nahezu alles, was danach folgt: den Innenwiderstand, die Energiedichte, das thermische Verhalten, die Zyklenlebensdauer und das Anlagenlayout der gesamten Montagelinie. Diese Entscheidung ist die Wahl zwischen Stapeln und Wickeln. Sie ist keine technische Nebensächlichkeit. Sie ist die Weggabelung. Und mit dem Aufkommen großformatiger prismatischer Zellen, Festkörperarchitekturen und ultradünner Pouch-Designs ist die Frage Stapeln versus Wickeln bedeutender – und weniger eindeutig – geworden als noch vor einem Jahrzehnt. Ausrüstungsanbieter, die sowohl Wickel- als auch Stapelsysteme entwickeln und herstellen, treffen bei nahezu jedem Kundenprojekt auf diese Entscheidung – von F&E-Laboren bis hin zu Gigawattstunden-Fabriken.

Teil A: Funktionsweise der beiden Prozesse

Wickeln und Stapeln verfolgen dasselbe Ziel – positive Elektroden, Separatoren und negative Elektroden zu einer Zellstruktur zu verbinden – erreichen dies jedoch durch grundlegend unterschiedliche physikalische Mechanismen.

Wickeln ist ein kontinuierlicher Prozess. Elektroden- und Separatorbahnen werden gleichzeitig in eine Wickelmaschine geführt und um einen rotierenden Dorn gewickelt, um eine zylindrische oder abgeflachte ovale Jelly-Roll-Struktur zu bilden. Wichtige Steuerparameter sind die Spannungsregelung jeder Bahn, die Ausrichtungsgenauigkeit zwischen den Schichten und die Wickelgeschwindigkeit. Der Prozess ist geometrisch natürlich für zylindrische Zellen – die runde Jelly Roll passt perfekt in eine runde Dose. Bei prismatischen Zellen wird die Jelly Roll vor dem Einsetzen flach gepresst. Man kann Wickeln als das Aufrollen einer Linie zu einem Volumen betrachten.

Stapeln ist ein diskreter Prozess. Vorab zugeschnittene positive Elektrodenblätter, Separatorschichten und negative Elektrodenblätter werden abwechselnd platziert – typischerweise in einem Z-Faltmuster, bei dem ein einzelner durchgehender Separator zwischen den Elektrodenblättern zickzackförmig verläuft, oder mittels mehrschichtigem Pick-and-Place-Verfahren, bei dem Roboterarme mehrere Blätter gleichzeitig positionieren. Wichtige Steuerparameter sind die Positionierungsgenauigkeit der Blätter, die Separatorspannung während des Faltens und die Stapelgeschwindigkeit. Stapeln ist geometrisch natürlich für Pouch-Zellen und großformatige prismatische Zellen – die flachen Schichten erzeugen einen rechteckigen Block ohne Biegungen. Man kann Stapeln als das Zusammenfügen einzelner Ebenen zu einem Volumen betrachten, Schicht für Schicht.

Unter diesen Prozessunterschieden liegt eine einzige physikalische Unterscheidung, die die meisten Leistungsunterschiede zwischen den beiden Verfahren bestimmt. In einer gewickelten Jelly Roll biegen sich die Elektroden- und Separatorschichten um den Dorn – dadurch entsteht an jedem Biegepunkt eine durch Krümmung verursachte mechanische Spannung. In einer gestapelten Struktur liegt jede Schicht flach – die Spannung wird gleichmäßig über die gesamte Ebene verteilt. Diese Unterscheidung – Krümmungsspannung versus Flächenspannung – ist die Ursache für die folgenden fünf Leistungsunterschiede.

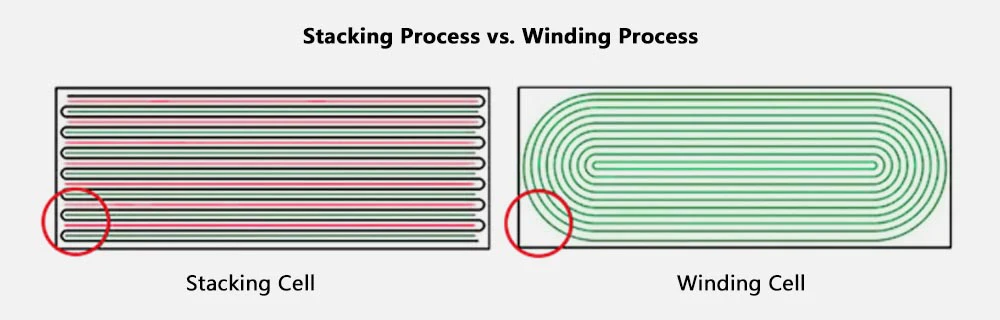

Wickel- vs. Stapelprozess

Teil B: Fünf Dimensionen des Leistungsvergleichs

Innenwiderstand und Leistungsfähigkeit bei hohen Raten

Die Krümmungsspannung in einer gewickelten Jelly Roll ist nicht gleichmäßig. In den inneren Schichten – denjenigen, die dem Dorn am nächsten liegen – ist der Biegeradius am engsten, wodurch die höchste Druckspannung auf der inneren Elektrode entsteht. Dies führt zu einem höheren lokalen Kontaktwiderstand an der Elektroden-Separator-Grenzfläche. Bei Hochstromentladung konzentriert sich der Strom in Bereichen mit geringerem Widerstand, wodurch lokale Hotspots in den Biegezonen entstehen. Eine gestapelte Zelle vermeidet dies. Die Elektrodenblätter liegen flach. Der Strom verteilt sich gleichmäßig. Das Ergebnis ist ein geringerer Gesamtinnenwiderstand und eine bessere Hochstromleistung. TOB NEW ENERGY, das sowohl Wickel- als auch Stapelmaschinen herstellt, beobachtet dies direkt in Kundendaten – gleiche Chemie, gleiche Beschichtungslinie, messbar unterschiedliche Zellimpedanz abhängig von der Montagemethode. Bei tablosen Großzylinderdesigns wie der 4680 wurde der Stromsammelpfad neu gestaltet, um den Widerstandsnachteil des Wickelns zu verringern – die mechanische Spannung an den Biegungen bleibt jedoch bestehen.bestehen.

Energiedichte und Raumnutzung

Eine zylindrische Wickelzelle verschwendet Platz – die runde Jelly Roll lässt ungenutzte Ecken in der zylindrischen Dose. Eine abgeflachte Wickelrolle in einer prismatischen Dose verbessert dies, besitzt jedoch weiterhin gekrümmte Enden. Eine gestapelte Zelle füllt einen rechteckigen Raum effizient aus. Bei gleichen Außenabmessungen liefert eine gestapelte prismatische Zelle typischerweise eine um 3 bis 8 Prozent höhere volumetrische Energiedichte als eine gewickelte prismatische Zelle. In Anwendungen, bei denen jeder Kubikzentimeter zählt – Premium-Elektrofahrzeuge, ultradünne Unterhaltungselektronik – ist dieser Unterschied entscheidend. Bei prismatischen Zellen, für die beide Technologien verfügbar sind, ist der Energiedichtevorteil des Stapelns ein Hauptfaktor für die Kundenakzeptanz.

Thermisches Verhalten und Sicherheit

In einer gewickelten Zelle erzeugen die Biegezonen mit ihrem höheren lokalen Widerstand unter Belastung proportional mehr Wärme. Ein lokaler Hotspot kann lokale Nebenreaktionen auslösen – Elektrolytzersetzung, Abbau der SEI-Schicht – die die Temperatur weiter erhöhen. In einer gestapelten Zelle erzeugt die flache Elektrodenoberfläche eine gleichmäßigere Stromdichte und damit eine gleichmäßigere Wärmeentwicklung. Die Separatorschichten zwischen jedem Elektrodenpaar wirken zudem als thermische Barrieren – die von einer Schicht zur nächsten propagierende Wärme muss einen Separator durchqueren, was ihre Ausbreitung verlangsamt. Für Energiespeicher mit großer Kapazität und sicherheitskritische Fahrzeugzellen hat dieser Vorteil der thermischen Gleichmäßigkeit die Industrie dazu bewegt, bei Premium-Anwendungen auf Stapeln umzusteigen.

Zyklenlebensdauer

Jeder Lade-Entlade-Zyklus verursacht eine Ausdehnung und Kontraktion der Elektrodenmaterialien. Graphitanoden quellen um ungefähr 10 Prozent auf. Siliziumhaltige Anoden können sich um über 300 Prozent ausdehnen. In einer gewickelten Struktur konzentriert sich diese zyklische Spannung an den Biegungen – wiederholte Ausdehnung und Kontraktion verschlechtern die Elektroden-Kupfer-Grenzfläche. In einer gestapelten Struktur erfahren die flachen Schichten eine weniger eingeschränkte Ausdehnung, und die mechanische Spannung an einzelnen Punkten ist geringer. Bei Chemien mit Materialien mit großer Volumenänderung – insbesondere Silizium-Kohlenstoff-Verbundanoden – kann der Vorteil des Stapelns bei der Zyklenlebensdauer erheblich sein. Ab Zyklus 2000 wird dies zum dominierenden Faktor. Erfahrene Anwendungsteams empfehlen Kunden routinemäßig das Stapeln, wenn siliziumhaltige Materialien in der Roadmap stehen – nicht weil Stapeln universell besser ist, sondern weil der Mechanismus der Zyklenlebensdauer-Verschlechterung in gewickelten Zellen gut verstanden und schwer technisch zu umgehen ist.

Fertigungsausbeute

Wickeln und Stapeln haben unterschiedliche Ausbeuteprofile, die ihre Prozessphysik widerspiegeln. Beim Wickeln läuft eine kontinuierliche Elektrodenbahn – oft 60 Meter oder länger – durch die Maschine. Eine Spannungsschwankung, Fehlausrichtung oder ein Staubpartikel irgendwo entlang dieser Länge kann das gesamte Bahnsegment unbrauchbar machen. Bei 20 bis 30 Stück pro Minute gleichen die wirtschaftlichen Vorteile des hohen Durchsatzes dieses Risiko teilweise aus. Beim Stapeln werden Elektrodenblätter vorab zugeschnitten – ein fehlerhaftes Blatt wird vor dem Einfügen in den Stapel aussortiert. Ein verlorenes Blatt, nicht eine ganze Rolle. Aber auch Stapeln hat eine eigene Herausforderung bei der Ausbeute: Bei hoher Geschwindigkeit muss der robotergestützte Pick-and-Place-Mechanismus dünne, flexible Elektrodenblätter zuverlässig handhaben. Hochgeschwindigkeitsstapeln über 200 ppm erfordert extreme mechanische Präzision.

Für standardisierte Großserienproduktion bietet die Durchsatzreife des Wickelns einen Vorteil bei Ausbeute und Kosten. Für großformatige, hochwertige Zellen, bei denen ein einzelner Ausschussfall wesentlich teurer ist, bietet die Fehlerisolierung des Stapelns einen Qualitätsvorteil. Ein Anbieter mit Erfahrung in beiden Technologien kann Kunden dabei unterstützen, diese Kompromisse anhand ihrer spezifischen Produktionsökonomie zu bewerten, anstatt eine Technologie universell zu bevorzugen.

Teil C: Welcher Batterietyp verwendet welchen Prozess

Zylindrische Zellen – die natürliche Domäne des Wickelns.Zylindrische Zellen — die 18650, 21700 und 4680 — werden überwiegend gewickelt. Die Geometrie ist selbstauswählend: ein runder Jelly-Roll in einer runden Dose. Die zylindrischen Wickelsysteme von TOB, die die Spannungs- und Ausrichtungstechnologien des Patents CN202122173244 integrieren, bedienen diese Formate im Produktionsmaßstab. Das Wickeln wird in absehbarer Zukunft die Produktion zylindrischer Zellen dominieren.

Pouch-Zellen — die natürliche Anwendung für Stapeln.Das flexible Gehäuse aus Aluminium-Laminatfolie der Pouch-Zelle ist für seine mechanische Integrität auf die interne Zellstruktur angewiesen. Eine gewickelte Jelly-Roll, die in eine Pouch eingesetzt wird, erzeugt während des Zyklierens ungleichmäßige Ausdehnungskräfte — die gekrümmten Enden drücken asymmetrisch nach außen und belasten die Pouch-Versiegelung. Eine gestapelte Struktur übt einen gleichmäßigen flächigen Druck aus. Für alle außer den kostengünstigsten Pouch-Zellen ist Stapeln die Standardwahl.

Prismatische Zellen — das Schlachtfeld.Hier wird die Entscheidung zwischen Stapeln und Wickeln am intensivsten diskutiert. Gewickelte prismatische Zellen profitieren von ausgereiften, hochdurchsatzfähigen Wickelanlagen und geringeren Investitionskosten — was sie für kostenorientierte LFP-Energiespeicherung attraktiv macht. Gestapelte prismatische Zellen bieten eine höhere Energiedichte, einen geringeren Innenwiderstand und eine längere Zykluslebensdauer — wodurch sie zur bevorzugten Lösung für Premium-EV-Batterien werden. Der Anteil gestapelter prismatischer Zellen steigt, angetrieben durch den Druck der Automobilhersteller auf höhere Energiedichte und Schnellladeleistung. Anlagenlieferanten, die beide Technologien anbieten, sind in der Lage zu bewerten, welcher Ansatz zu einer bestimmten Anwendung passt — denn die Antwort ist niemals universell.

Festkörperzellen — Stapeln ist der einzige praktikable Weg.Feste Elektrolyte — ob Oxidkeramiken, Sulfidgläser oder Polymerfolien — können nicht um einen Wickeldorn gebogen werden. Sie brechen oder verlieren den Grenzflächenkontakt. Stapeln ist die Montagegrundlage für jede Festkörperbatteriearchitektur. Während sich die Festkörpertechnologie der Industrialisierung nähert, werden Anlagenlieferanten mit Stapelkompetenz — einschließlich TOB NEW ENERGY, deren Stapel- und Wickelsysteme aus interner Forschung und Entwicklung hervorgehen — eine steigende Nachfrage nach Präzisionsstapeln erleben, die spröde Elektrolytschichten verarbeiten können.

Teil D: Anlagen, Wirtschaftlichkeit und der Wert dualer Technologiekompetenz

Wickelmaschinen und Stapelmaschinen sind unterschiedliche technische Systeme mit unterschiedlichen Kostenprofilen.

Eine BatterieWickelmaschine ist auf Geschwindigkeit optimiert. Spannungsregelungssysteme halten eine präzise Bahnspannung bei über 25 Stück pro Minute aufrecht. Ausrichtungssysteme halten die Kanten von Elektrode und Separator innerhalb von ±0,2 bis 0,5 Millimetern, während sich die Bahn kontinuierlich bewegt. Die technische Herausforderung besteht darin, Präzision bei hoher Geschwindigkeit aufrechtzuerhalten — zwei Variablen, die sich naturgemäß gegenseitig entgegenwirken. Wickelmaschinen für standardisierte zylindrische Formate profitieren von jahrzehntelanger Weiterentwicklung und bieten die kosteneffizientesten Montageanlagen pro Durchsatzeinheit.

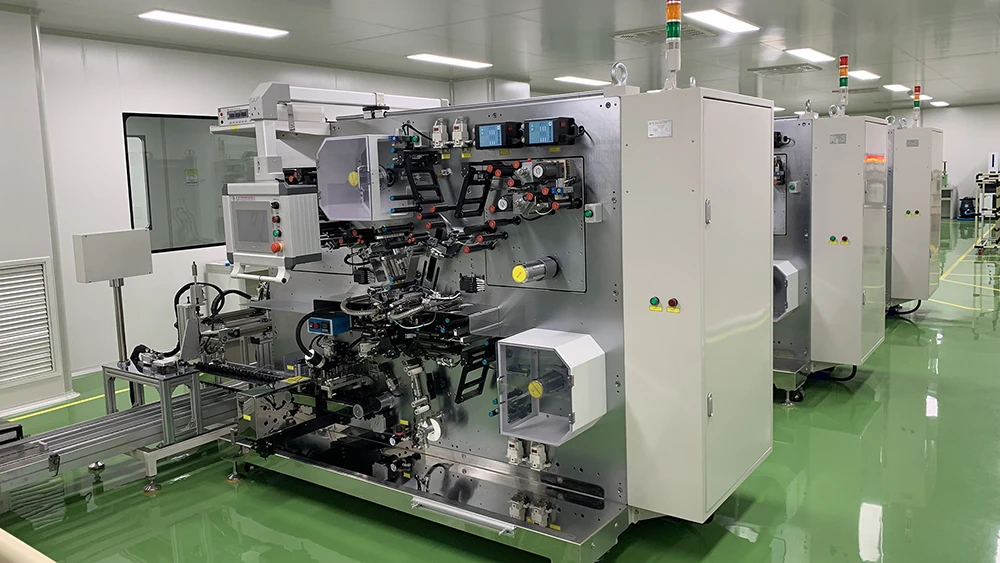

Automatisierte zylindrische Zellwickelmaschine zur Verarbeitung dünner Batterieseparatoren auf einer schlüsselfertigen TOB-New-Energy-Linie

Batterie-Stapelmaschinen sind auf Präzision auf Ebene einzelner Folien optimiert. Positionierungsgenauigkeit und Zuverlässigkeit beim Aufnehmen und Platzieren bestimmen die Stapelqualität. Bei hoher Geschwindigkeit — über 200 ppm — ist die Aufrechterhaltung der Platzierungspräzision beim Umgang mit dünnen, flexiblen Elektrodenfolien bei Zykluszeiten unter einer Sekunde eine extreme Herausforderung der Maschinenbauentwicklung. Unterschiedliche Stapeltechnologien — Z-Faltung mit kontinuierlichem Separator, mehrschichtiges Aufnehmen und Platzieren sowie Heißlaminierung — bieten unterschiedliche Kompromisse zwischen Geschwindigkeit, Präzision und Kosten.

Der Kostenvergleich der Anlagen geht über die Investitionsausgaben hinaus. Eine Wickellinie kostet pro Durchsatzeinheit typischerweise weniger als eine Stapellinie mit vergleichbarer Kapazität. Allerdings kann die höhere Energiedichte gestapelter Zellen einen Marktaufschlag erzielen. Die längere Zykluslebensdauer kann die Garantiekosten reduzieren. Bei hochwertigen Anwendungen kann der Aufpreis für Stapelanlagen durch die Produktleistung ausgeglichen werden. Bei kostenorientierten Anwendungen bleibt die Kapitaleffizienz des Wickelns überzeugend. Das Engineering-Team von TOB modelliert regelmäßig beide Szenarien für Projekte mit prismatischen Zellen und ermöglicht Kunden, den Stapelaufschlag nicht als eigenständige Anlagenkosten, sondern als Funktion des Zugewinns an Energiedichte und der Verlängerung der Zykluslebensdauer über die gesamte Produktlebensdauer zu bewerten.

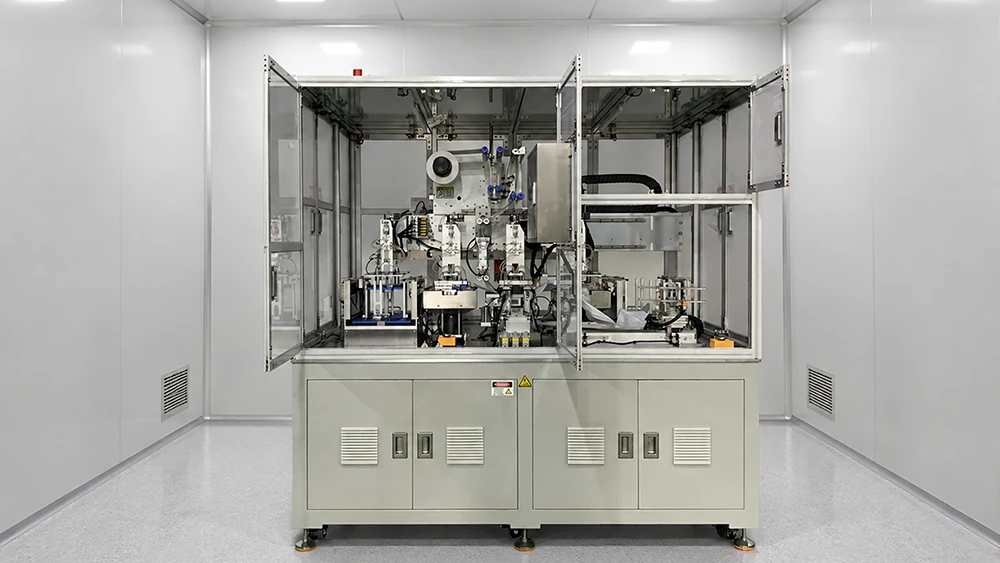

Umfassende Lösungen für Batteriefertigungslinien und Stapelanlagen, entwickelt von der Quellfabrik TOB New Energy.

TOB NEW ENERGYliefert sowohl Wickel- als auch Stapelanlagen — unterstützt durch ein eigenes Patent für Wickelmaschinen (CN202122173244), das Spannungsschwankungen und Ausrichtungsabweichungen adressiert — zwei der zentralen technischen Herausforderungen beim Hochgeschwindigkeitswickeln. Dieses Patent ist öffentlich überprüfbar. Es repräsentiert spezifische technische Arbeit an einem spezifischen technischen Problem. Die technische Tiefe in beiden Technologien ermöglicht es TOB, das Materialsystem, das Zellformat und die Produktionsökonomie eines Kunden ohne die strukturelle Verzerrung zu bewerten, die entsteht, wenn nur ein Maschinentyp gebaut wird. Für prismatische Zellen — bei denen beide Ansätze praktikabel sind — kann diese Objektivität den Unterschied zwischen einer für die Anwendung optimierten Produktionslinie und einer für den Lieferantenkatalog optimierten Linie bedeuten.

Teil E: Ein Entscheidungsrahmen für die Wahl zwischen Stapeln und Wickeln

Die Frage Stapeln versus Wickeln erfordert eine strukturierte Bewertung über vier sich verstärkende Dimensionen hinweg.

Erstens: Zellformat. Zylindrisch → Wickeln. Pouch → Stapeln. Prismatisch → beide sind praktikabel; die Bewertung wird fortgesetzt.

Zweitens: Leistungsanforderungen. Hohe Energiedichte, Schnellladefähigkeit oder lange Zykluslebensdauer → das Gleichgewicht neigt sich zum Stapeln. Moderate Leistung mit Kosten als Haupttreiber → Wickeln bleibt wettbewerbsfähig.

Drittens: Produktionsökonomie. Großvolumige standardisierte Produktion → der Durchsatz des Wickelns ist schwer zu übertreffen. Geringere Stückzahlen, höherwertige oder Multi-Format-Produktion → die Flexibilitätsvorteile des Stapelns gewinnen an Bedeutung.

Viertens: Technologie-Roadmap. Wenn der Entwicklungsweg Festkörperbatterien umfasst → Stapeln ist unverzichtbar. Wenn zukünftige Chemien Materialien mit hoher Ausdehnung wie siliziumdominierte Anoden beinhalten → wird der Zykluslebensdauer-Vorteil des Stapelns strategisch wichtig.

Das Zusammenspiel dieser Dimensionen ist wichtiger als jede einzelne davon. Prismatisch plus hohe Energiedichte plus eine Festkörper-Roadmap bedeutet Stapeln als klare technische Wahl. Zylindrisch plus ausgereifte LFP-Chemie plus kostenorientierte Produktion bedeutet Wickeln als ausgereifte Lösung. Diesen Rahmen wenden erfahrene Engineering-Teams bei der Zusammenarbeit mit Kunden an — denn die teuerste Entscheidung ist nicht die Wahl der falschen Technologie. Es ist eine Wahl ohne einen Entscheidungsrahmen.

Teil F: Der Trend ist nicht Ersatz — sondern Divergenz

Weder Stapeln noch Wickeln verschwindet. Wickeln ist nicht veraltet. Stapeln ist nicht universell überlegen. Was sich verändert, ist die Anwendungslandschaft. Wickeln bleibt fest in der Produktion zylindrischer Zellen verankert — ein Format, das weiterhin den Großteil der weltweiten Batterieproduktion nach Stückzahl ausmacht. Stapeln breitet sich in Premium-Anwendungen für prismatische und Pouch-Zellen aus, angetrieben durch Leistungsanforderungen, die Wickeln nicht erfüllen kann. Festkörperbatterien werden diese Ausweitung beschleunigen — denn jede Festkörperzelle wird gestapelt.

Für den Ingenieur besteht das Ziel darin, die Technologie an die Anwendung anzupassen — und mit einem Lieferanten zusammenzuarbeiten, der über technische Tiefe in beiden Bereichen verfügt — eine duale Technologiekompetenz, die TOB NEW ENERGY bietet, unterstützt durch interne Wickel-Forschung und -Entwicklung sowie Stapeltechnik.

Zusammenfassung Batteriestapeln vs. Wickeln: Stapeln und Wickeln sind die beiden dominierenden Elektrodenmontagemethoden in der Lithium-Ionen-Batterieherstellung, und die Wahl zwischen ihnen beeinflusst den Innenwiderstand, die Energiedichte, die thermische Sicherheit, die Zykluslebensdauer und die Herstellungskosten. Wickeln — ein kontinuierlicher Prozess, bei dem Elektroden- und Separatorfolienbahnen um einen Dorn gewickelt werden — ist der bewährte Standard für zylindrische Zellen und die Großserienproduktion. Stapeln — ein diskreter Schichtungsprozess im Z-Muster — bietet einen niedrigeren Innenwiderstand, eine höhere Energiedichte, eine bessere thermische Gleichmäßigkeit und eine längere Zykluslebensdauer und ist damit die bevorzugte Wahl für hochwertige Pouch- und prismatische Zellen sowie der einzige praktikable Weg für Festkörperbatterien. Die beiden Technologien entwickeln sich zu unterschiedlichen Anwendungsnischen, angetrieben durch Zellformat, Leistungsanforderungen und Produktionsökonomie. TOB NEW ENERGY verfügt über technische Kompetenz in beiden Bereichen der Wickel- und Stapelausrüstung — einschließlich der proprietären Wickelmaschine "Technologie, die durch das Patent CN202122173244 abgedeckt ist — bietet die für eine objektive Prozessauswahl erforderliche Bewertungskompetenz für beide Technologien.

Technisches Team von TOB — Xiamen TOB New Energy Technology Co., Ltd.
