Eine technische Roadmap von der Batterielaborlinie und Pilotlinie bis hin zu Lösungen für vollmaßstäbliche Batterieproduktionslinien

Von Neil Zhao

Jedes Batterieprodukt wird dreimal entwickelt. Zuerst im Labor — um zu beantworten, ob die Chemie funktioniert. Dann auf einer Pilotlinie — um zu beantworten, ob es konsistent hergestellt werden kann. Schließlich auf einer Produktionslinie — um zu beantworten, ob es wirtschaftlich in großem Maßstab hergestellt werden kann. Jede Stufe verwendet unterschiedliche Ausrüstung, erfordert unterschiedliche Ingenieursarbeit und scheitert auf unterschiedliche Weise. Die Lücke zwischen den Stufen ist der Bereich, in dem Batterieprojekte ihre teuersten Fehler ansammeln. Eine schlüsselfertige Batterieproduktionslinie ist keine einzelne Sache. Sie ist die technisch entwickelte Verbindung zwischen allen drei Stufen. Chinesische Ausrüstungshersteller, einschließlich integrierter Anbieter wie TOB NEW ENERGY , haben diese Integration über drei Stufen zu einer entscheidenden Fähigkeit gemacht — sie treten in den globalen Markt ein, indem sie nicht einzelne Maschinen verkaufen, sondern Produktionslinien liefern, die funktionieren.

Teil 1: Die Laborlinie — Nachweis der Chemie

Eine Labor-Batterielinie hat eine Aufgabe: festzustellen, ob eine bestimmte Kombination aus Kathode, Anode und Elektrolyt eine Zelle mit der angestrebten elektrochemischen Leistung erzeugen kann. Sie beantwortet Fragen zur Erstzykluseffizienz, Leistungsfähigkeit bei verschiedenen Raten und anfänglichen Zykluslebensdauer. Sie beantwortet keine Fragen zu Ausbeute oder Herstellbarkeit. Typische Laborlinien-Ausrüstung arbeitet in kleinem Maßstab — Mischer verarbeiten 50 Gramm bis 2 Kilogramm, Beschichter arbeiten mit einer Breite von 100 bis 300 Millimetern und unter 3 Metern pro Minute. Flexibilität bestimmt das Design.

Das Wichtigste an einer Laborlinie ist ihre Grenze. Eine Suspension, die sich in einem 50-Gramm-Mischer gleichmäßig verteilt, kann in einem 5-Kilogramm-Tank Agglomerate bilden – weil sich die Scherratenverteilung mit der Behältergeometrie ändert. Ein Beschichtungsprofil, das auf einer 200-Millimeter-Bahn eine Gleichmäßigkeit von ±1,2 % hält, kann auf einem 600-Millimeter-Produktionsbeschichter auf ±4 % abweichen – weil sich Strömungsdynamik, Trocknungskinetik und Bahnspannung mit der Skalierung ändern. Wenn eine Zelle in einer Knopfzelle funktioniert und auf einer Produktionslinie versagt, liegt der Fehler meist in der Annahme, dass beide dasselbe sind.

Im Jahr 2020 baute ein südamerikanisches Batterielabor mit TOB NEW ENERGY eine Lithium-Ionen-Pouchzellen-Laborlinie auf – nicht für die Produktion, sondern um mehrere Kathodenchemien (NCM, LFP, LCO) unter verschiedenen Prozessrouten zu testen. Die Lieferung der 12 Maschinen umfassenden Ausrüstung beinhaltete Empfehlungen zur Materialformulierung, Parameter für das Elektrodendesign, Berechnungen zur Elektrolytbefüllung und ein Programm für den Formierungsprozess. Eine Beschichtungsmaschine ohne Beschichtungsparameter ist nur ein Stahlrahmen. Eine Laborlinie von einem erfahrenen Produktionslinienlieferanten ist eine Ausrüstung, die Forschung vom ersten Tag an produktiv macht – mit Prozessparametern, die in den Pilotmaßstab übertragen werden können, anstatt verworfen zu werden, wenn das Projekt über das Labor hinauswächst.

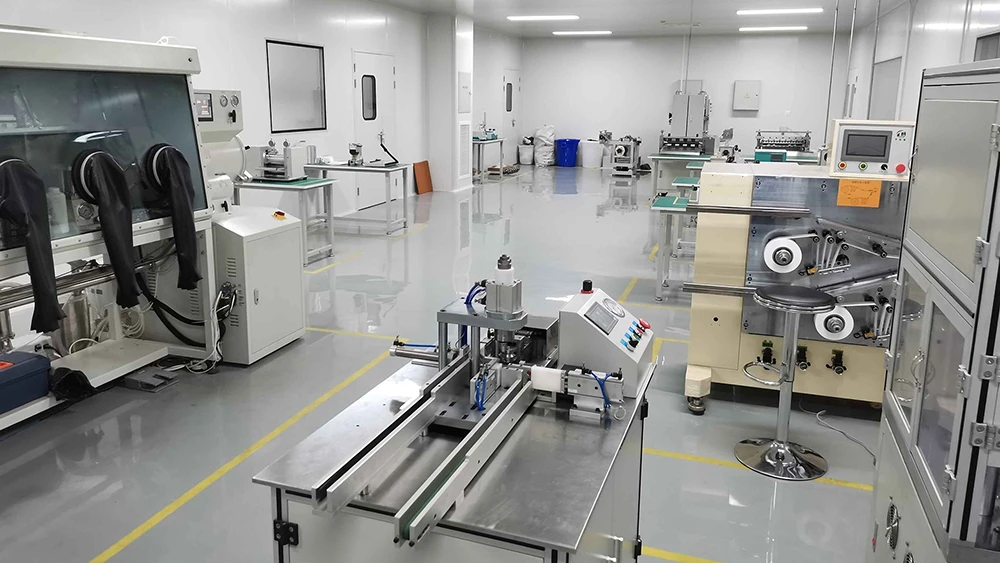

TOB NEW ENERGY Batterie Laborlinienaufbau

Teil 2: Die Lücke – Warum das Überspringen der Pilotlinie der kostspieligste Fehler der Branche ist

Wenn eine Formulierung, die in Knopfzellen hervorragend funktioniert hat, auf einen Mischer im Produktionsmaßstab trifft, ändern sich mehrere physikalische Bedingungen gleichzeitig – und keine davon wird durch die Labordaten erfasst.

Betrachten wir die Rheologie der Suspension. Ein Planetenmischer im Maßstab von 2 Litern erzeugt eine Scherratenverteilung, die die Suspension in einem gut dispergierten Zustand hält. Dieselbe Formulierung in einem 200-Liter-Produktionsmischer erfährt ein völlig anderes Scherfeld. In der Nähe der Mischblätter können die Scherraten die Werte übersteigen, die der Labormischer jemals erzeugt hat, wodurch möglicherweise Aktivmaterialpartikel zerbrechen und ihre Oberfläche vergrößert wird – dies verbraucht während der SEI-Bildung mehr Elektrolyt und verringert die Effizienz des ersten Zyklus. In der Nähe der Behälterwände kann die Scherrate unter die Schwelle fallen, die zur Aufrechterhaltung der Dispersion erforderlich ist, wodurch sich leitfähiger Kohlenstoff erneut agglomerieren kann. Das Ergebnis ist eine Suspension, die den Mischer mit bloßem Auge betrachtet gleichmäßig verlässt, aber mikroskopische Kohlenstoffinseln enthält, die in der fertigen Elektrode als lokal begrenzte Hochwiderstandsbereiche erscheinen. Das Labor hat dies nie gesehen, weil die Geometrie des Labormischers das gesamte Suspensionsvolumen innerhalb eines engeren Scherratenbereichs hielt.

Beschichtung und Trocknung durchlaufen eine parallele Umwandlung. Ein Laborbeschichter mit einer Geschwindigkeit von 1 Meter pro Minute trocknet den nassen Elektrodenfilm in einem kleinen Konvektionsofen, bei dem der Wärmetransfer durch die Luftgrenzschicht begrenzt ist – sanft, gleichmäßig und verzeihend. Ein Produktionsbeschichter mit 10 Metern pro Minute führt den Film in einen mehrzonigen Schwebe-Trockner, bei dem die Lösungsmittelverdampfungsrate genau an die Diffusionsrate des Lösungsmittels durch den verdickenden Film angepasst werden muss. Wenn die Oberfläche trocknet, bevor das Lösungsmittel im Inneren nach außen wandern kann – eine Bedingung, die der Laborofen niemals erzeugt –, bildet sich eine Haut auf der Oberfläche. Eingeschlossenes Lösungsmittel verdampft später und durchbricht diese Haut, wodurch Mikrolöcher entstehen, die bei der Inline-Inspektion unsichtbar sind, aber die Zellkonsistenz zerstören.

Dies sind keine Ausrüstungsfehler. Es handelt sich um Änderungen des physikalischen Regimes. Der Labormischer, der Laborbeschichter und der Laborofen haben genau wie vorgesehen funktioniert. Das Problem ist, dass die Produktionsausrüstung in einem anderen physikalischen Regime arbeitet – und die Parameter, die im Labormaßstab hervorragende Ergebnisse erzeugten, dieses Regime nicht beschreiben. Die einzige Möglichkeit, die Parameter zu entdecken, die dies tun, besteht darin, den Prozess in einem Maßstab durchzuführen, in dem die Regimeänderung bereits eingetreten ist. Dieser Maßstab wird Pilotlinie genannt.

Teil 3: Die Pilotlinie – Wo die Herstellbarkeit bewiesen wird

Die Pilotlinie beantwortet eine Frage, bevor Millionen von Dollar in Produktionsausrüstung investiert werden: Kann diese Zelle konsistent mit akzeptabler Ausbeute hergestellt werden, wobei Prozessfähigkeitsindizes erreicht werden, die den Qualitätszielen der Produktion entsprechen?

Bei einer Pilotlinie verschiebt sich die technische Priorität von der Erkundung zur Parameterfestlegung. Der Mischer verarbeitet 5 bis 50 Liter — groß genug, um produktionsrelevante Scherprofile zu erfassen, klein genug für systematische Anpassungen. Die Beschichtungsanlage arbeitet mit einer Breite von 300 bis 500 Millimetern bei 2 bis 10 Metern pro Minute — schnell genug, um in produktionsrelevante Trocknungsdynamiken einzutreten, langsam genug für kontrollierte Experimente. Die Pilotlinie erfasst Daten bei jedem Schritt: die Viskosität der Suspension im Zeitverlauf, Beschichtungsdickenprofile, Formierungs-Ladekurven pro Kanal. Dieser Datensatz ist der wertvollste Output der Pilotlinie. Er bildet die Grundlage, auf der die Produktionslinie konfiguriert wird — die Prozessparameter, die Beschichtungsprofile, die Formierungsprotokolle, die auf Maschinen laufen werden, die Millionen von Zellen pro Jahr produzieren. Ohne diese Daten ist die Produktionslinie eine Sammlung von Hardware, die darauf wartet, dass jemand die Software schreibt.

Die Validierung mehrerer Formate ist eine weitere Funktion, die einzigartig für die Pilotphase ist. Dieselbe Chemie kann sich in einer Knopfzelle, einer Pouch-Zelle, einer zylindrischen Zelle und einer prismatischen Zelle unterschiedlich verhalten. Ein Lieferant mit Pilotkapazitäten für mehrere Formate kann überprüfen, ob eine Chemie formatübergreifend übertragen werden kann, bevor Produktionsausrüstung festgelegt wird. TOB NEW ENERGY, dessen Xiamen-Anlage Pilotlinien für alle drei Formate betreibt, bietet diese formatübergreifende Validierung als Standardbestandteil der Produktionslinienentwicklung an.

Im Jahr 2019 baute ein indischer Hersteller eine 6080-Superkondensator-Pilotlinie. Die Lieferung umfasste das vollständige Ausrüstungspaket, teilweise Rohmaterialien und technische Unterstützung vor Ort — nicht zur Installation, sondern für die Monate zwischen der Installation und einer stabilen qualifizierten Produktion. Dieser Unterschied ist der Unterschied zwischen Ausrüstungslieferung und Prozesslieferung im Pilotmaßstab.

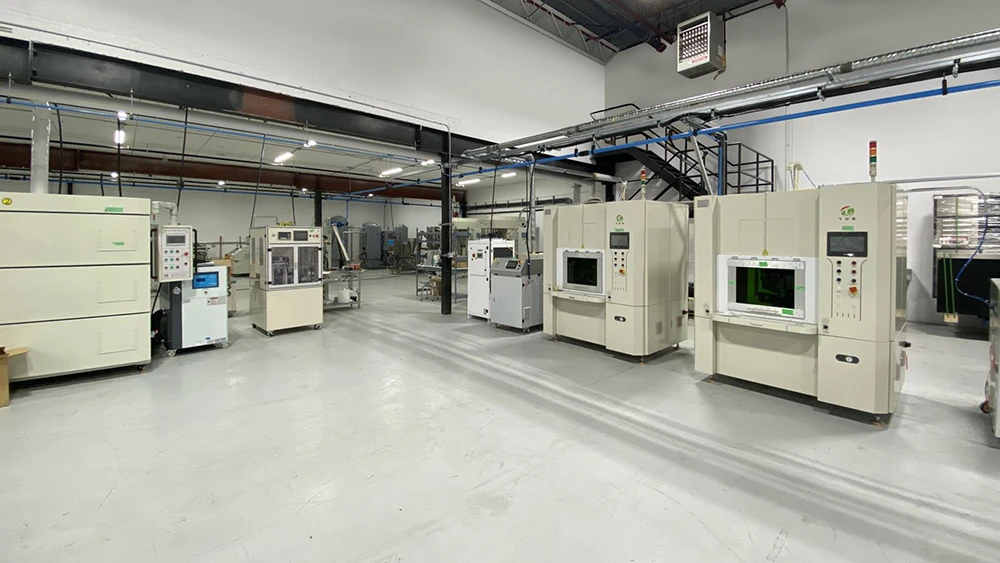

TOB NEW ENERGY Pilotlinienanlage

Teil 4: Die Produktionslinie — Skalierung mit Kontrolle

Eine Batterie Produktionsliniehat andere Prioritäten. Flexibilität bei einer Laborlinie. Parameterfestlegung bei einer Pilotlinie. Konsistenz bei der Ausbringungsleistung auf einer Produktionslinie — dort wird die Gesamtanlageneffektivität zum entscheidenden Maßstab. Eine Linie mit 95 % OEE produziert deutlich mehr verkaufsfähige Zellen als dieselbe Ausrüstung mit 80 %.

Die Transformation der Ausrüstung im Produktionsmaßstab ist nicht nur eine Frage der Dimensionen. Ein Produktionsmischer verarbeitet 50 bis über 2.000 Liter pro Charge. Die Beschichtungsanlage arbeitet mit einer Breite von 600 bis 1.200 Millimetern und Geschwindigkeiten von über 10 bis 80 Metern pro Minute, wobei die Inline-Flächengewichtsmessung in Echtzeit Rückmeldungen an den Beschichtungskopf liefert. Diese Maschinen sind in einen kontinuierlichen Materialfluss integriert — die Suspension wird gemischt, gehalten, gepumpt, beschichtet, getrocknet, kalandriert und geschnitten, ohne dass sich Chargen ansammeln. Die Produktionslinie ist ein System.

Von 2018 bis 2021 baute ein südostasiatischer Hersteller seine erste Batteriefabrik — eine Produktionslinie für zylindrische 18650- und 26650-Zellen. Das Projekt umfasste das vollständige Ausrüstungspaket, die Rohstoffversorgung und kontinuierliche technische Unterstützung vor Ort über drei Jahre. Montage. Inbetriebnahme. Prozessstabilisierung. Qualifizierte Produktion. Der Zeitrahmen ist aufschlussreich: Die Stabilisierung einer Produktionslinie wird in Monaten und Quartalen gemessen, nicht in Wochen — und dieser Zeitrahmen, der über drei Jahre technischer Unterstützung vor Ort aufrechterhalten wurde, ist selbst der Nachweis dafür, was schlüsselfertige Lieferung tatsächlich bedeutet.

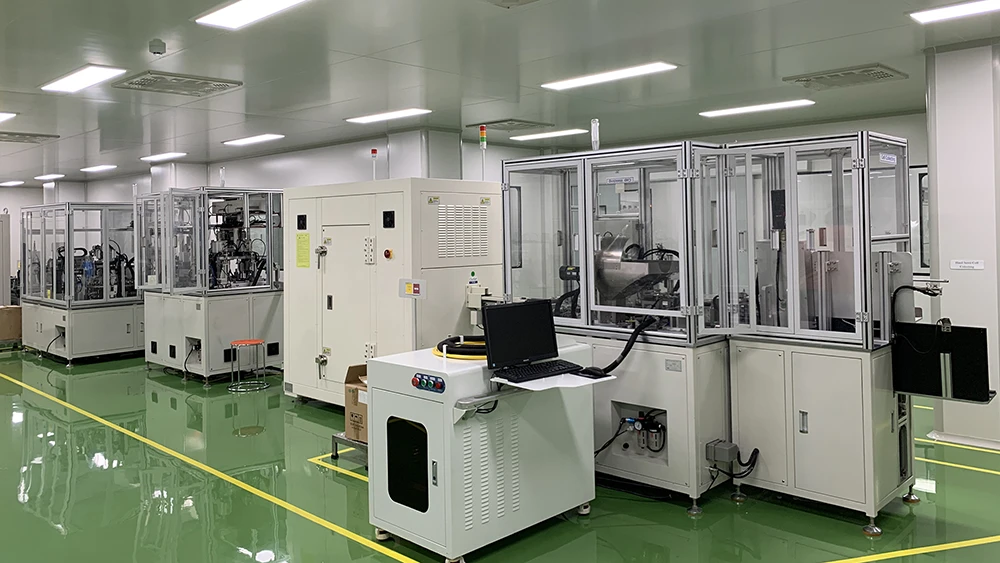

TOB NEW ENERGY Batteriefertigungsanlage

Teil 5: Was „schlüsselfertig“ in der Batterieproduktion bedeutet

Fragt man zehn Ausrüstungsverkäufer, was „schlüsselfertig“ bedeutet, werden neun den Lieferumfang beschreiben. In der Batterieherstellung ist die korrekte Definition eine andere. Eine schlüsselfertige Produktionslinie liefert prozessbereite Ergebnisse — Zellen, die ab dem ersten Tag die Spezifikationen erfüllen, nicht erst nach Monaten interner Prozessentwicklung.

Dies ist nur möglich, wenn der Lieferant den Prozess vor dem Versand der Ausrüstung validiert hat. Kenntnisse der Chemie, entwickelt im Labormaßstab. Das validierte Prozessfenster, festgelegt auf der Pilotanlage. Die Gerätekonfiguration, ausgelegt anhand dieses Fensters. Diese drei Elemente, ausgeführt von einer einzigen Engineering-Organisation, verwandeln Maschinen in eine Produktionslinie.

Für Käufer, die in China ansässige Lieferanten von schlüsselfertigen Batterieproduktionslinien bewerten, hat dies eine direkte Bedeutung. Prüfen Sie die Pilotanlage des Lieferanten. Existiert sie? Können Sie Ihre eigenen Materialien einbringen? Kann der Lieferant Prozessdaten — Schlammschicht-Viskositätskurven, Profile der Beschichtungsuniformität — aus ähnlichen Chemien auf ähnlichen Anlagen vorlegen? Ein Lieferant, der mit Ja antworten kann, verkauft eine Produktionslinie. Einer, der dies nicht kann, verkauft Maschinen und bezeichnet sie als Linie.

Teil 6: Auswahl eines Partners für Produktionslinien

Über den Pilotanlagentest hinaus unterscheiden drei Kriterien Partner für Produktionslinien von Geräteanbietern.

Erstens, chemiespezifische Erfahrung. Der hohe Feststoffgehalt von LFP mit leitfähigen Nanopartikel-Additiven erzeugt grundlegend andere Dispersionsherausforderungen als der niedrigere Feststoffgehalt von NMC mit größeren Primärpartikeln. Dies sind keine theoretischen Unterschiede. Sie führen zu unterschiedlichen Mischerschaufel-Geometrien, Beschichtungsspalt-Einstellungen und Trocknungsprofilen. Bitten Sie den Lieferanten, in technischen Begriffen zu beschreiben, was passiert, wenn Ihre spezifische Chemie in seine Ausrüstung gelangt. Eine sachkundige Antwort umfasst spezifische Fehlerarten und Gegenmaßnahmen. Eine ausweichende Antwort ist selbst eine Antwort.

Zweitens, Infrastruktur des Qualitätsmanagements. Die IATF-16949-Zertifizierung — gehalten von TOB NEW ENERGY und einer ausgewählten Gruppe in China ansässiger Anlagenhersteller — bedeutet, dass der Lieferant unabhängig hinsichtlich Prozesskontrolle, Fehlervermeidung und kontinuierlicher Verbesserung nach Standards der Automobil-Lieferkette geprüft wurde. Die Zertifizierungen ISO 9001, ISO 14001 und ISO 45001 stärken den umfassenderen Qualitätsrahmen, mit CE- und UL-Konformität über die gesamte Produktpalette hinweg.

Drittens, das Patentportfolio des Lieferanten im Bereich Produktionslinientechnologien. Patente sind öffentlich überprüfbare Nachweise für interne Forschung und Entwicklung. Sie garantieren keine Qualität, unterscheiden aber einen Hersteller von einem Montagebetrieb. Ein Anspruch kann innerhalb von Minuten über eine öffentliche Datenbank überprüft werden. Der andere kann überhaupt nicht überprüft werden.

Teil 7: Die Roadmap ist eine Schleife, keine Linie

Eine heute in Betrieb genommene Produktionslinie wird nicht die letzte Linie sein, die ein Unternehmen baut. Die Batteriechemie entwickelt sich weiter — von LFP zu hoch-nickelhaltigem NMC, von Lithium-Ionen zu Natrium-Ionen und Festkörpertechnologien. Jeder Übergang kann unterschiedliche Mischparameter, Beschichtungsbedingungen und Formierungsprotokolle erfordern. Der Lieferant, der die erste Roadmap mit Ihnen gegangen ist, ist am besten positioniert, um auch die nächste mit Ihnen zu gehen.

Dies ist die strategische Dimension der Wahl einesPartners für eine schlüsselfertige Batterieproduktionslinie. Es ist keine einmalige Transaktion. Es ist der Beginn einer Engineering-Beziehung, die sich über Technologiegenerationen erstreckt. In China ansässige Lieferanten von schlüsselfertigen Batterieproduktionslinien sind strukturell für diese Mehrgenerationenstrategie positioniert. TOB NEW ENERGY bietet mit zwei Jahrzehnten Batterie-Engineering-Erfahrung, eigenen Pilotanlagen für alle drei Zellformate und kontinuierlicher Unterstützung vor Ort während des Produktionshochlaufs diese technische Kontinuität.

Zusammenfassung der Roadmap für Batterieproduktionslinien: Die Skalierung der Batterieherstellung von Laborforschung und -entwicklung bis zur Großserienproduktion folgt drei klaren Engineering-Stufen — Laborlinien zur Validierung der Chemie, Pilotlinien zur Überprüfung des Prozessfensters und Produktionslinien für eine konsistente Ausgabe in hohen Stückzahlen. Der kostspieligste Fehler bei der Skalierung ist das Überspringen der Pilotphase, in der bei der Laborskalierung unsichtbare Prozessnichtlinearitäten kritisch werden. Eine echte schlüsselfertige Batterieproduktionslinie liefert prozessbereite Ergebnisse, ermöglicht durch die vorherige Validierung der Pilotlinie des Lieferanten mit der Zielchemie des Kunden. Bei der Bewertung von Partnern für Produktionslinien liefern die eigene Pilotlinie des Lieferanten, chemiespezifische Prozessdaten, die IATF-16949-Zertifizierung und ein überprüfbares Patentportfolio objektive Nachweise für technische Kompetenz.

Neil Zhao — Technischer Direktor, Xiamen TOB New Energy Technology Co., Ltd.
