8-Kanal-Knopfzellen-Testplatine für CR2016, CR2032, CR2325, CR2450

8-Kanal-Knopfzellen-Prüfboard für CR2016, CR2032, CR2325, CR2450 - TOB-BC-8

Acht unabhängige Kanäle auf einem Polypropylen-Halter. Prüfkabel und Krokodilklemmen werden separat bestellt.

Was das TOB-BC-8 leistet

Das TOB-BC-8 hält acht Knopfzellen und leitet alle acht Anschlüsse gleichzeitig an ein Mehrkanal-Prüfgerät weiter. Jede Position nimmt eine Zelle auf, setzt sie in den Halter ein und lässt sich leicht laden sowie wieder entladen, wodurch sich eine Charge von Zellen praktisch in einem Durchgang montieren lässt. Zellen mit einem Durchmesser von bis zu 25 mm passen hinein, sodass die gängigsten Knopfzellengrößen im Labor – CR2016, CR2032, CR2325 und CR2450 – alle auf demselben Board Platz finden.

Die acht Kanäle arbeiten unabhängig voneinander. Das Laden, Entfernen oder Auswechseln einer Zelle in einer Position unterbricht einen bereits in einer anderen laufenden Test nicht.

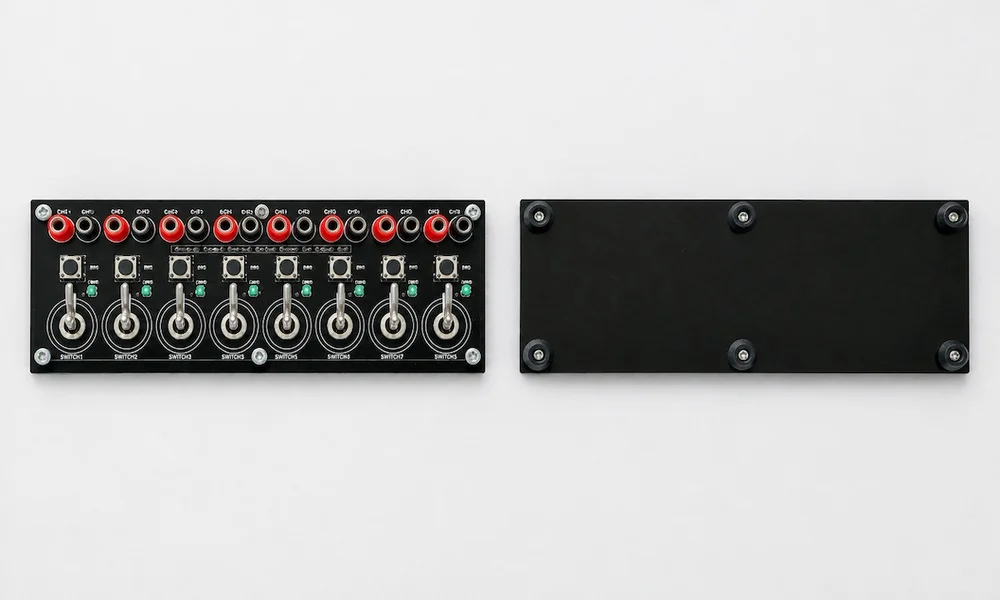

Das TOB-BC-8 Board, von vorne und von hinten gezeigt.

Technische Daten

Inhalt des Standardpakets

Das Standardpaket ist die Prüfplatine. Testkabel und Krokodilklemmen sind nicht im Lieferumfang enthalten und werden separat bestellt.

Dies ist eine bewusste Aufteilung und kein Mangel. Die Platinenseite jedes Kabels ist der gleiche 4-mm-Banane-Stecker, aber die Testerseite ist unterschiedlich: Ein Labor, das einen TOB-Tester betreibt, benötigt das 4-polige Bajonettkabel, während ein Labor, das die Platine an ein Fremd-Zychlergerät anschließt, das Krokodilklemmenkabel benötigt. Würde man beides senden, würde eines davon direkt in der Schublade landen. Wählen Sie im nächsten Abschnitt das Kabel aus, das zu Ihrem Tester passt.

Testkabel und Klemmen, separat zu bestellen

Für die Platine sind zwei Kabeltypen verfügbar, die beide separate Artikel sind. Jedes endet auf der Platinenseite in einem 4-mm-Bananenstecker, sodass beide in die acht runden Buchsen auf der Platine passen, die einen Durchmesser von ca. 4 mm haben. Was sich ändert, ist das Testerende.

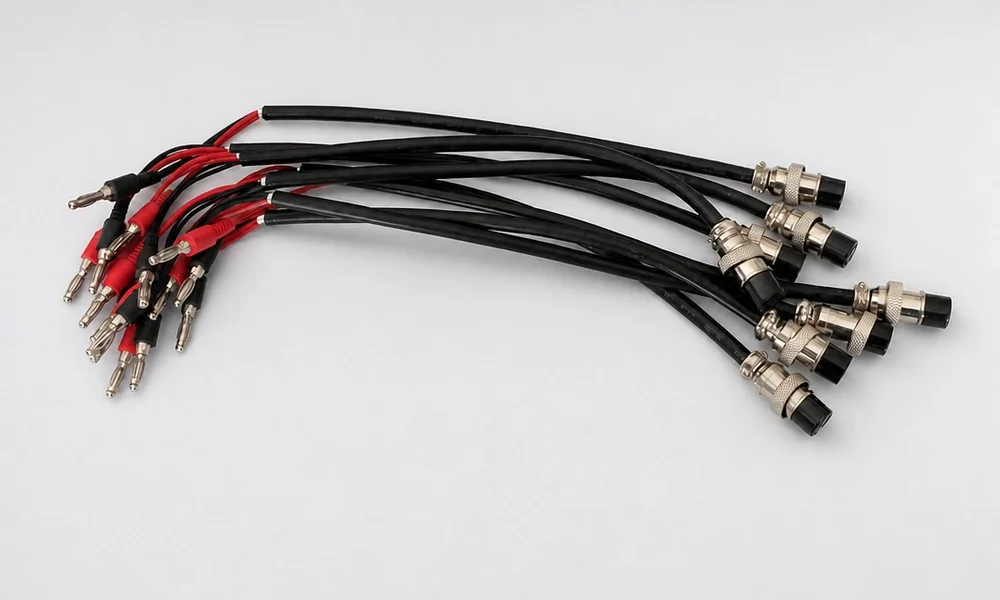

Das 4-Pin-Bajonettkabel: Bananenstecker am Platinenende, Bajonettstecker am Testerende.

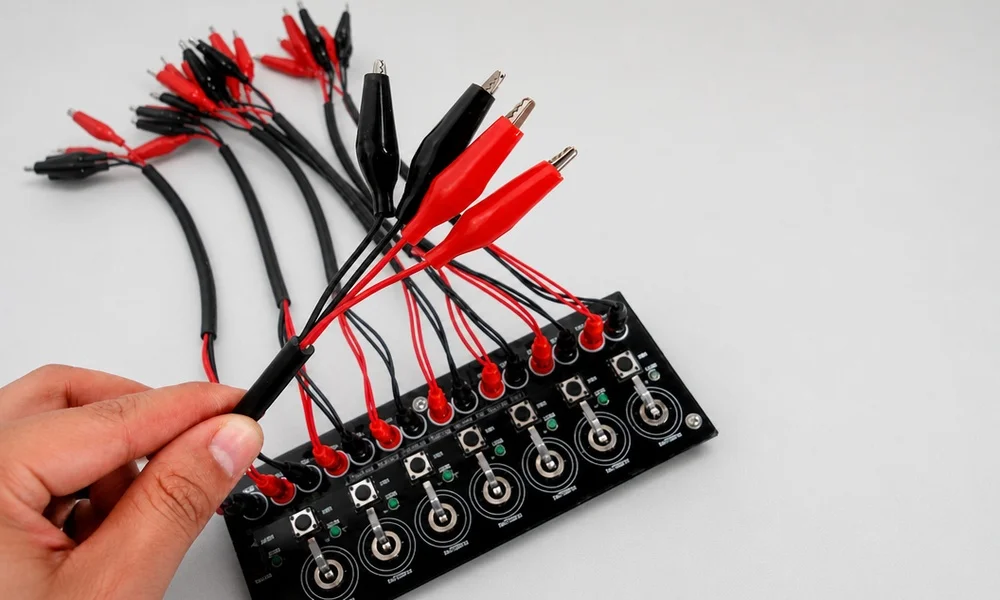

Das Krokodilklemmenkabel mit den vier Klemmen, die Schraubklemmen oder blanke Pole an Testern von Drittanbietern greifen.

Der maximale Drahtdurchmesser bei beiden Kabeln beträgt 4,2 mm. Nennen Sie uns bei der Bestellung das Testermodell oder senden Sie ein Foto von dessen Anschluss. Das Platinenende ist fest, sodass nur das Testerende angepasst werden muss, und wir passen es an, bevor das Kabel versendet wird.

Die vier Klemmen haben absichtlich zwei verschiedene Größen. Die Spannungsmessung läuft über das kleine Paar und der Strom über das große Paar, weshalb das KlemmenSet auch mit Testern anderer Hersteller und nicht nur mit unseren funktioniert.

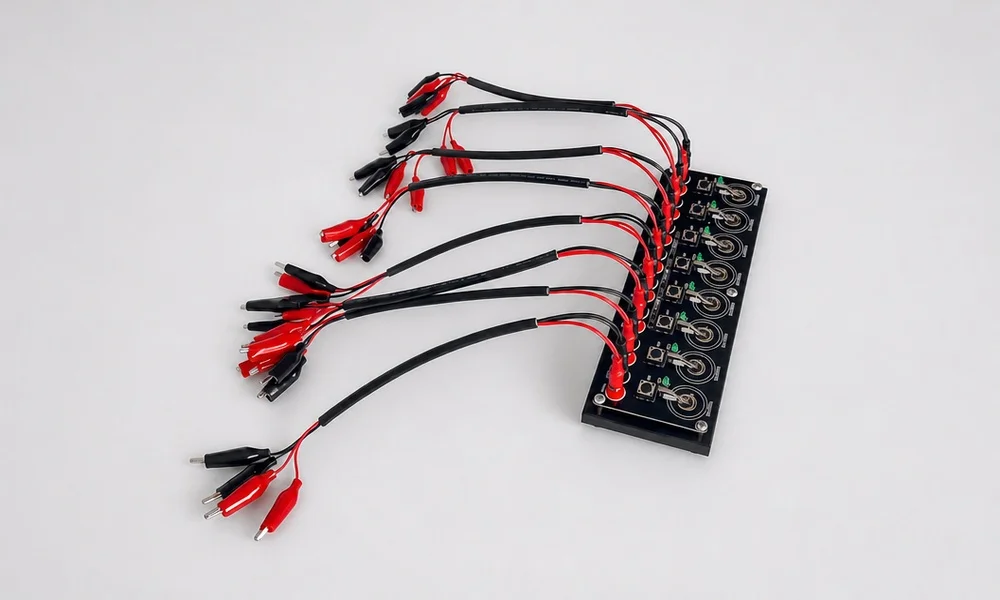

Eine Platine, die vollständig mit Vierdraht-Krokodilklemmen bestückt ist.

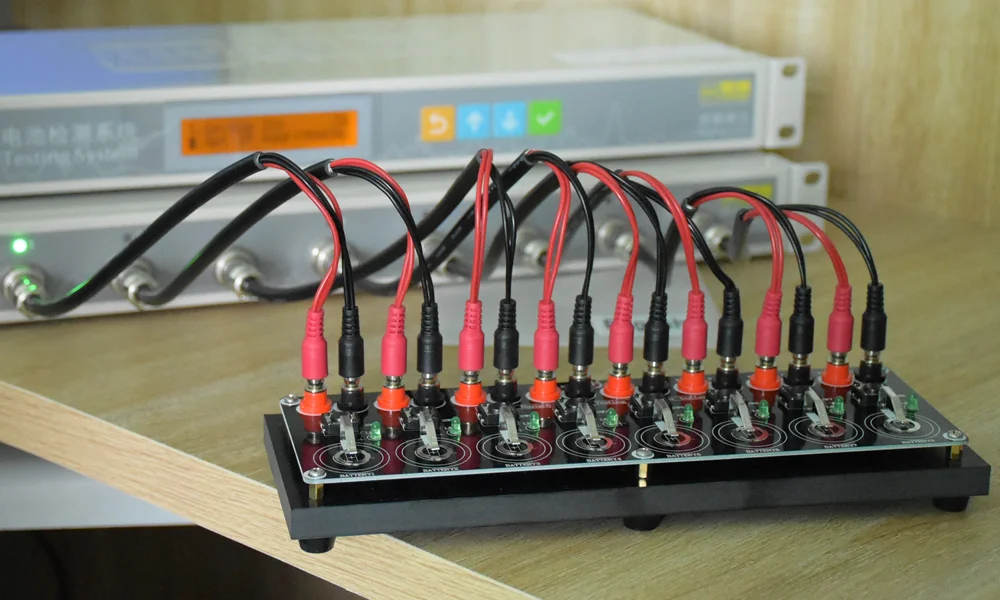

Platine und Tester, verbunden durch 4-Pin-Bajonettkabel, die Anordnung, für die die Bajonettoption gekauft wird.

Polaritätsprüfung vor Beginn des Tests

Die Platine verfügt über eine integrierte Polaritätsprüfung. Setzen Sie die Zelle ein, drücken Sie die Prüftaste, und die Anzeigelampe leuchtet auf, wenn die Zelle richtig herum eingesetzt ist. Eine verpolte Zelle wird direkt am Prüfstand erkannt, bevor der Kanal in einen Test verdrahtet wird, anstatt nach Abschluss des Durchlaufs, wenn die Daten verworfen werden müssen.

Die Position der Platine in einem Testaufbau

Die Platine ist passiv. Sie hält die Zellen und trägt den Anschluss, sodass ihr Verhalten von dem dahinterliegenden Tester abhängt. Wenn Sie gleichzeitig einen Tester auswählen, umfasst das Sortiment den TOB-5V10mA Knopfzellentester und den TOB-CT-4008Q-5V100mA-HWX 4-Bereichs-5V100mA Knopfzellentester. Nennen Sie den, den Sie kaufen, und das Kabel wird mit einem passenden Testerende geliefert.

Wenn die Tester an einem Ort bleiben sollen, hält das TOB-MPJ-19-MA-5 mobile Gestell für Knopfzellentester eine Reihe davon vom Arbeitstisch fern. Für Testläufe, die eine kontrollierte Temperatur erfordern, ist die TOB-HW-200-160CH Konstanttemperaturkammer für Batterietests die Kammer aus derselben Serie.

Häufig gestellte Fragen

Sind die Kabel im Lieferumfang der Platine enthalten?

Nein. Das Standardpaket umfasst nur die Testplatine. Testkabel und Krokodilklemmen sind separate Artikel, da sich das Testerende zwischen einem TOB-Tester und einem Cycler von Drittanbietern unterscheidet. Nennen Sie uns bei der Bestellung Ihr Testermodell, und das Kabel wird passend dazu geliefert.

Kann ich Kabel verwenden, die ich bereits habe?

Wenn sie in einem 4-mm-Bananenstecker enden, nimmt die Platinenseite sie auf: Die acht Buchsen auf der Platine haben einen Durchmesser von ca. 4 mm und nehmen Drähte bis zu 4,2 mm auf. Das andere Ende muss lediglich zu Ihrem Tester passen, sodass vorhandene Leitungen oft funktionieren.

Welche Knopfzellen passen?

Jede Knopfzelle mit einem Durchmesser von bis zu 25 mm. CR2016, CR2032, CR2325 und CR2450 sitzen alle auf denselben Positionen, sodass eine Charge, die verschiedene Größen mischt, keine zweite Platine benötigt.

Stören sich die acht Kanäle gegenseitig?

Nein. Die acht Kanäle arbeiten unabhängig voneinander, sodass das Einlegen, Entnehmen oder Austauschen einer Zelle an einer Position einen bereits in einer anderen laufenden Test nicht unterbricht.

Funktioniert es mit einem Testgerät eines anderen Herstellers?

Dafür ist das Krokodilklemmenkabel gedacht. Seine vier Klemmen – zwei kleine für die Spannung und zwei große für den Strom – greifen an den Schraubklemmen oder blanken Polen von Testgeräten anderer Anbieter, und das Platinenende ist derselbe Bananenstecker wie beim Bajonettkabel.

Wie stelle ich sicher, że eine Zelle richtig herum eingesetzt ist?

Drücken Sie die Prüftaste. Die integrierte Polaritätsanzeige leuchtet auf, wenn die Zelle richtig eingelegt ist, bevor der Kanal an einen Test angeschlossen wird.

Bestellung des Boards mit einem Kabel

Schicken Sie uns drei Dinge und der Auftrag kann in einer Antwort angeboten werden: die Anzahl der Platinen, das Prüfgerät, an das die Platinen angeschlossen werden, und ob Sie das 4-polige Bajonettkabel oder das Krokodilklammerkabel wünschen. Wenn es sich bei dem Prüfgerät nicht um ein TOB-Gerät handelt, reicht ein Foto seiner Klemmen aus, damit wir bestätigen können, welches der beiden Kabel passt.

Schreiben Sie an tob.amy@tobmachine.com oder rufen Sie unter +86 181 2071 5609 an.
