CN215429971U - Labor-Batteriebeschichtungsmaschine

Sep 09,2026
ERTEILTES GEBRAUCHSMUSTER · CN215429971U · AKTIV
Labor-Batterieelektroden-Beschichtungsmaschine

Eine komplette Beschichtungsanlage – Abwickler, Beschichtungsstation, Trockner, Aufwickler und ein Inline-Slurry-Mischer – integriert in einem kompakten, tragbaren Gehäuse für die Batterieforschung im Labor.

Vollständige Spezifikation und Zeichnungen: CN215429971U auf Google Patents

Die Elektrodenbeschichtung bestimmt die Kapazität, Konsistenz und Sicherheit einer Lithiumzelle: Die Slurry muss gleichmäßig auf dem Stromkollektor verteilt und das Lösungsmittel herausgetrocknet werden; die Beschichtungsqualität wirkt sich direkt auf Kapazität, Innenwiderstand, Zyklenlebensdauer und Sicherheit aus. Produktionsbeschichtungsanlagen leisten dies im großen Maßstab gut – sie sind jedoch groß, für die Chargenproduktion gebaut und für die Beschichtungsarbeiten, die ein Labor tatsächlich benötigt, nur schlecht geeignet.

CN215429971U, angemeldet am 9. September 2021, löst diese Lücke mit einer anderen Geometrie: Anstatt eine Produktionslinie zu verkleinern, packt sie die gesamte Beschichtungsfunktion – Abwickler, Beschichtungsstation, Trockner, Aufwickler und Slurry-Mischer – in ein einziges kleines Gehäuse, das auf einen Labortisch passt und getragen werden kann.

Patentinformationen

Veröffentlichungsnummer CN215429971U
Titel (Original) 一种基于实验室的小型电池涂布机 (Labor-Batterieelektroden-Beschichtungsmaschine)
Erfinder Huang Zhengyao (Dany Huang); Tobey Chen
Aktueller Rechtsinhaber XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. – die registrierte Einheit von TOB NEW ENERGY
Anmeldedatum 9. September 2021
Dokumententyp Gebrauchsmuster (Artcode U)
Rechtsstatus Aktiv
Voraussichtliches Ablaufdatum 9. September 2031
Zeichnungen 6 Abbildungen
Über Titel und Terminologie auf dieser Seite.Der englische Titel oben ist eine von Menschen geprüfte Übersetzung durch das Ingenieurteam von TOB NEW ENERGY, standardisiert auf die in unserer gesamten Gerätepalette verwendete Terminologie; es handelt sich nicht um eine maschinelle Übersetzung. Der ursprüngliche chinesische Titel und die Patentansprüche sind der maßgebliche Text – ein Leser, der diese Seite mit Google Patents vergleicht, bemerkt möglicherweise Unterschiede in der Formulierung, gerade weil die dortigen öffentlichen Aufzeichnungen maschinell übersetzt sind. Abbildungen und Mechanismusbeschreibungen auf dieser Seite stammen aus der chinesischen Spezifikation und den Patentansprüchen, nicht aus einer Übersetzung davon.
Ein Hinweis zum Patenttyp.Dies ist ein chinesisches Gebrauchsmuster-Patent, das die mechanische Struktur eines Geräts schützt, nicht eine chemische Formulierung oder ein Verfahren. Gebrauchsmuster haben eine Laufzeit von zehn Jahren und werden auf Neuheit und praktische Anwendbarkeit geprüft. Was folgt, ist daher eine strukturelle Beschreibung – die Patentansprüche definieren eine Vorrichtung, und die Spezifikation veröffentlicht keine gemessenen Leistungswerte. Alle Durchsatz- oder Beschichtungsgeschwindigkeitszahlen für die Produktionsmaschinen von TOB stammen aus unseren Gerätedatenblättern, nicht aus diesem Patentdokument.

Das Produktionsproblem, das dieses Patent löst

Die Spezifikation identifiziert die Diskrepanz deutlich: Batterie-Beschichtungsmaschinen auf dem Markt werden meist für die Chargenproduktion verwendet. Es handelt sich um große Maschinen, die für die Beschichtungsarbeiten einer Laborzelle nicht geeignet sind.

Ein Laborforscher, der beschichtete Elektrodenrollen benötigt, steht vor einer schwierigen Wahl: kleine Entwicklungschargen einer Beschichtungsanlage in Produktionsgröße anzupassen oder auf manuelle Methoden mit schlechter Gleichmäßigkeit zurückzugreifen. Beides erfüllt nicht den eigentlichen Bedarf: einen vollständigen, wiederholbaren Beschichtungsprozess auf Kompaktgeräte-Grundfläche.

Der Kernansatz: Eine vollständige Beschichtungslinie in einem kleinen Gehäuse

Anstatt eine Produktionsbeschichtungsanlage herunterzuskalieren, Re-Integriert CN215429971U den Beschichtungsprozess um einen Beschichtungsverarbeitungstisch innerhalb eines Kastengehäuses. Der Bahnverlauf lautet: Abwickler → Beschichtungsstation → Trockner → Aufwickler, alles innerhalb des Gehäuses, mit einem Inline-Mischer für Suspensionen zwischen dem Abwickler und der Beschichtungsstation.

Das Förderrohr des Mischers gibt die Suspension genau zwischen dem Abwickler und der Beschichtungsstation ab – der kürzestmögliche Weg von der frisch gemischten Suspension zur Bahn, sodass das beschichtete Material stets aus einem gleichmäßigen Suspensionszustand zugeführt wird.

Strukturspezifikation

Bahnverlauf im Gehäuse

Die Abwickelvorrichtung sitzt am vorderen Ende des Beschichtungstisches: Ein Motorgehäuse treibt eine Trommel über eine Rotationswelle an, um die Folienrolle abzuwickeln. Die Beschichtungsvorrichtung folgt – eine Nivellierwalze presst die Suspension auf die Bahn, und eine dahinterliegende Beschichtungsbürste streicht überschüssige Suspension ab, die nicht eingepresst wurde. Der Aufwickler nimmt die beschichtete Bahn auf, und ein Trockner sitzt zwischen dem Beschichter und dem Aufwickler, sodass die feuchte Schicht vor dem Aufwickeln ausgehärtet wird.

Inline-Mischen der Suspension mit kürzestem Förderweg

Der Suspensionsmischer ist zwischen der Abwickelvorrichtung und der Beschichtungsvorrichtung platziert und sitzt in einer Aussparung im Gehäuse, sodass er beim Rühren nicht verrutschen kann. In seinem Inneren mischt ein Rührstab, der von einem Motorgehäuse über eine Rührwelle angetrieben wird, die Beschichtungssuspension, und ein Zulaufrohr führt Rohstoffe zu. Ein Förderrohr transportiert die gerührte Suspension zur Bahn – sein Auslass erstreckt sich bis zum Mittelpunkt zwischen der Abwickelvorrichtung und der Beschichtungsvorrichtung.

Kompaktes, tragbares Gehäuse

Eine Steuerung auf der Vorderseite steuert das Abwickeln, Rühren und Beschichten. Das Gehäuse wird durch eine Abdeckung mit einem Schaltgriff verschlossen, die mit Tragegriffen auf beiden Seiten für den Transport ausgestattet ist und über Verbindungssäulen auf Stützplatten steht. Das Bedienfeld enthält einen Betriebsschalter, ein Anzeigelampenfeld und eine Peripherieschnittstelle.

Beanspruchte Vorteile

Vorteil Verantwortlicher Mechanismus
Vollständige Beschichtungsarbeit bei geringem Platzbedarf Abwickler, Beschichter, Trockner, Aufwickler und Mischer im Gehäuse integriert
Konsistente Suspension am Beschichtungspunkt Mischer zwischen Abwickler und Beschichter platziert, Auslass des Zufuhrrohrs in der Mitte
Kontrollierte Nassschichtdicke Nivellierwalze presst Suspension, Beschichtungsbürste entfernt Überschuss
Getrocknete Bahn vor dem Aufwickeln Trockner zwischen der Beschichtungsvorrichtung und dem Aufwickler
Tragbar für den Laboreinsatz Tragegriffe und kompaktes Gehäuse

Vergleich mit einer herkömmlichen Beschichtungsanlage

Produktionsbeschichtungsanlagen beschichten im großen Maßstab gut, sind aber große Maschinen, die für Chargenproduktion gebaut wurden und für die Arbeit mit Batterien im Labor schlecht geeignet sind; die gängige Alternative, die manuelle Beschichtung, bietet eine schlechte Gleichmäßigkeit. Dieses Patent packt stattdessen den gesamten Beschichtungspfad – Abwickler, Beschichtungsstation, Trockner, Aufwickler und einen Inline-Suspensionsmischer – in ein kompaktes Gehäuse, das auf einer Werkbank steht und getragen werden kann.

Dimension Herkömmlicher Ansatz Dieses Patentdesign
Platzbedarf Produktionsbeschichtungsanlage in voller Größe für Chargenläufe ausgelegt Vollständiger Beschichtungspfad in einem kompakten, tragbaren Gehäuse
Suspensionszufuhr Extern gemischt und zum Beschichter transportiert Inline-Mischer, dessen Zufuhrrohr in der Mitte zwischen Abwickler und Beschichter ausgibt
Laboreinsatz Schlecht geeignet für kleine Entwicklungschargen; manuelle Methoden mangelt es an Gleichmäßigkeit Wiederholbarer Beschichtungsprozess auf einer Werkbank

Wo diese Technologie heute eingesetzt wird

Dieses Patent deckt die mechanische Architektur der Laborelektroden-Beschichtungsmaschinen von TOB ab. Das integrierte Design, das es schützt – ein vollständiger Beschichtungspfad mit Inline-Suspensionsmischung in einem kompakten Gehäuse – ist die Art und Weise, wie unsere Laborbeschichtungsanlagen Beschichtungsqualität im Produktionsstil für Forschungsmengen bieten.

Anfragen zu verwandten Geräten: Angebot anfordern

Patentzeichnungen

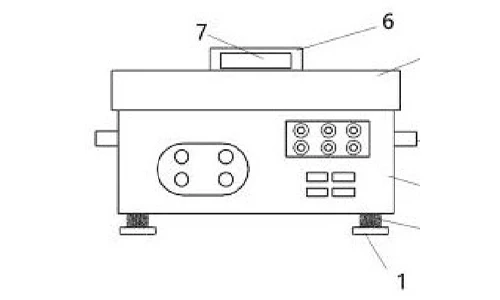

CN215429971U Figure 1 - front view with the cover closed
Abbildung 1 – Vorderansicht bei geschlossenem Deckel

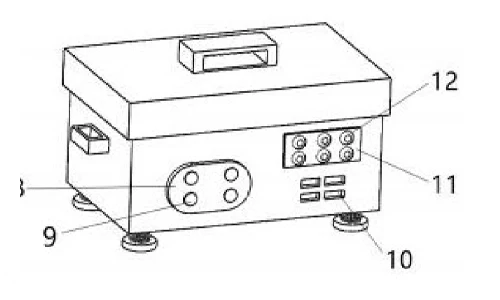

CN215429971U Figure 2 - external perspective view of the compact laboratory coater
Abbildung 2 – Externe perspektivische Ansicht des Kompaktbeschichters

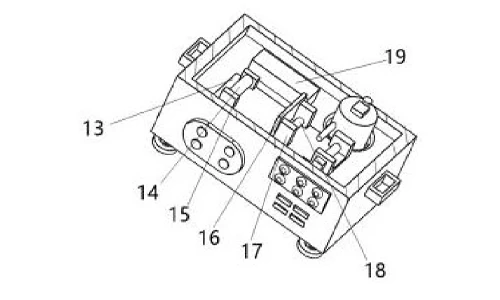

CN215429971U Figure 3 - internal structure, cover removed, first perspective view
Abbildung 3 – Interne perspektivische Ansicht 1 bei abgenommenem Deckel

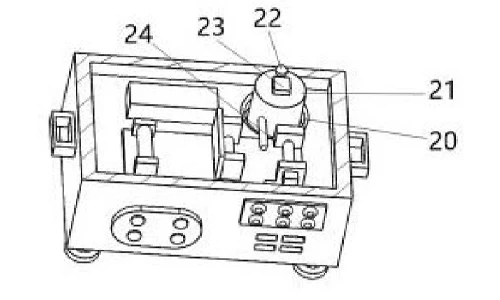

CN215429971U Figure 4 - internal structure, cover removed, second perspective view
Abbildung 4 – Interne perspektivische Ansicht 2 bei abgenommenem Deckel

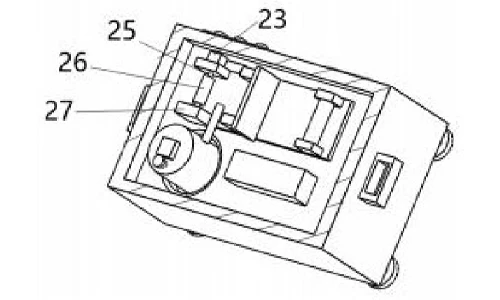

CN215429971U Figure 5 - internal structure, cover removed, third perspective view
Abbildung 5 – Interne perspektivische Ansicht 3 bei abgenommenem Deckel

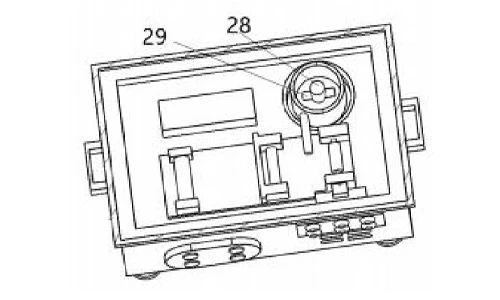

CN215429971U Figure 6 - top view of the internal layout with the cover removed
Abbildung 6 – Draufsicht bei abgenommenem Deckel

Häufig gestellte Fragen

Was deckt das Patent CN215429971U ab?

Eine Batterieelektroden-Beschichtungsmaschine im Labormaßstab, die einen Abwickler, eine Beschichtungsstation mit einer Nivellierwalze und einer Beschichtungsbürste, einen Trockner, einen Aufwickler und einen Inline-Slurry-Mischer in einem einzigen kompakten Gehäuse integriert, wobei der Auslass des Slurry-Zufuhrrohrs zwischen dem Abwickler und der Beschichtungsstation mündet.

Warum wird der Slurry zwischen dem Abwickler und der Beschichtungsstation zugeführt?

Der Slurry-Mischer befindet sich zwischen dem Abwickler und der Beschichtungsstation, und sein Zufuhrrohr gibt das Material genau dazwischen ab. Frisch gemischter Slurry erreicht die Bahn auf dem kürzestmöglichen Weg, was ein Absetzen und Konsistenzschwankungen vermeidet, die auftreten können, wenn Slurry über eine lange Strecke von einem entfernten Mischer transportiert wird.

Wie steuert die Maschine die Nassfilmdicke?

Eine Nivellierwalze drückt den Slurry auf die sich bewegende Bahn, und eine dahinter liegende Beschichtungsbürste streicht überschüssigen Slurry ab, der nicht eingedrückt wurde. Zusammen sorgen sie für eine gleichmäßige nasse Schicht, bevor die Bahn in den Trockner eintritt.

Warum eine komplette Beschichtungslinie in einem kleinen Gehäuse integrieren?

Herkömmliche Beschichtungsmaschinen sind für die Chargenproduktion gebaut – sie sind groß und für Laborarbeiten an Batterien wenig geeignet. Die Unterbringung von Abwickler, Beschichter, Trockner, Aufwickler und Mischer in einem tragbaren Gehäuse ermöglicht es einem Labor, beschichtete Elektrodenrollen mit geringem Platzbedarf herzustellen, die transportiert werden können.

Ist das Patent CN215429971U noch in Kraft?

Ja. Es ist aktiv, angemeldet am 9. September 2021 mit voraussichtlichem Ablauf am 9. September 2031.
