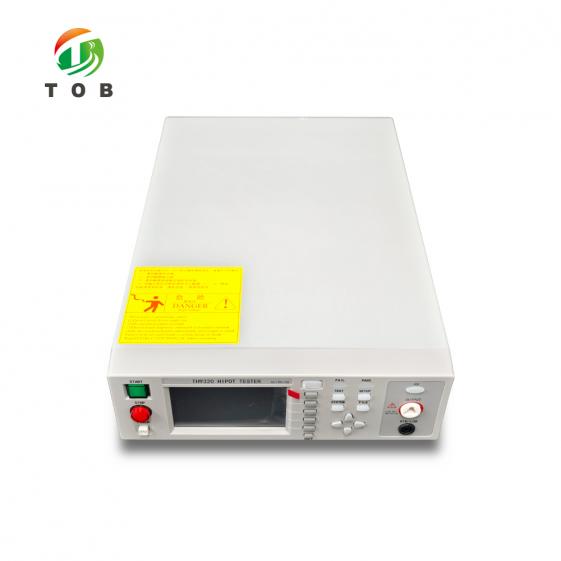

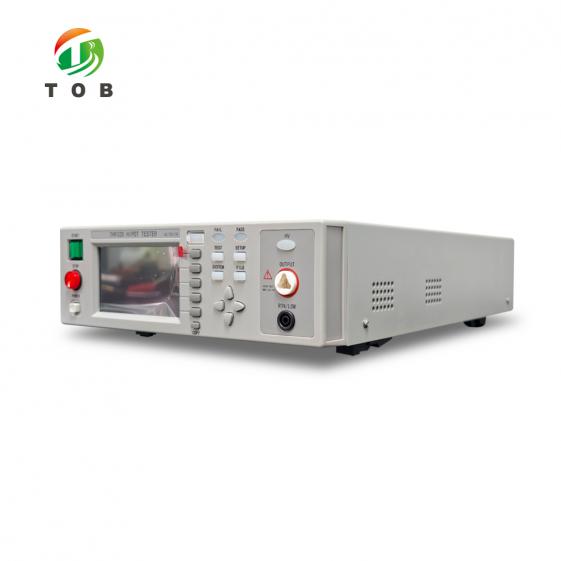

Hi-Pot-Spannungsfestigkeitsprüfgerät

Spannungsfestigkeits- / Hochspannungsprüfgerät für elektrische Sicherheitsprüfungen - TOB-TH9320 Serie

Produktübersicht und ideale Anwendungen

Die TOB-TH9320 Serie ist eine Familie von Spannungsfestigkeits- (Hi-Pot) und Isolationsprüfgeräten, die drei Modelle umfasst: TOB-TH9310, TOB-TH9310B und TOB-TH9320. Das Gerät führt AC- und DC-Spannungsfestigkeitsprüfungen sowie Isolationswiderstandsprüfungen durch und bietet zusätzlich Funktionen zur schnellen Entladung und Lichtbogenerkennung. Das TOB-TH9320 ist das High-End-Modell der Serie: Sein AC-Stromprüfbereich reicht von 0 mA bis 20,00 mA und sein DC-Stromprüfbereich von 0 µA bis 10,00 mA, im Vergleich zu 0 mA - 10,00 mA (AC) und 0 µA - 5,00 mA (DC) bei den Modellen TOB-TH9310 / TOB-TH9310B.

Das Prüfgerät ist mit einem 480 x 272 Punkt TFT-LCD-Display und einer brandneuen Bedienoberfläche mit benutzerfreundlichem Panel-Design ausgestattet. Es kann 20 Prüfdateien speichern, wobei jede Datei bis zu 20 Prüfschritte unterstützt – und jeder Schritt kann einen beliebigen Prüfmodus wählen, sodass eine vollständige Sicherheitsprüfsequenz (zum Beispiel ein AC-Spannungsfestigkeitsschritt, gefolgt von einem DC-Schritt und einem Isolationswiderstandsschritt) als eine Datei konfiguriert und Schritt für Schritt ausgeführt werden kann. Die Spannungsanstiegszeit und die Prüfzeit können frei bis zu 999,9 s eingestellt werden; bei der DC-Spannungsfestigkeitsprüfung kann die Wartezeit beliebig eingestellt werden.

Für die persönliche Sicherheit bietet die Serie einen verbesserten Schutz gegen Stromschläge und umfasst Funktionen zur schnellen Entladung und Lichtbogenerkennung: Nach Abschluss einer DC-Spannungsfestigkeitsprüfung entlädt sich das Gerät automatisch, und Lichtbogenereignisse werden während der Prüfung innerhalb des entsprechenden Strommessbereichs der Lichtbogenerkennung von 1 mA - 20 mA überwacht. Eine Tastatursperrfunktion verhindert unbeabsichtigte Parameteränderungen während der Produktion, und die Geräte-Firmware kann über einen USB-Stick aktualisiert werden.

Für die Systemintegration unterstützt das Prüfgerät eine PLC-Schnittstelle zusammen mit den Standard-Schnittstellen RS232, USB HOST, USB DEVICE, SIGNAL und HANDLER. Zudem wird das Modbus-Protokoll unterstützt, sodass das Gerät innerhalb automatisierter Prüfsysteme betrieben oder eigenständig mit gespeicherten Prüfdateien ausgeführt werden kann. Das Gerät ist kompakt für den Einsatz auf dem Arbeitstisch: 280 mm x 88 mm x 428 mm, mit einem Nettogewicht von 11 kg (TH9310 Serie) oder 12,3 kg (TH9320 Serie).

Ideal für:

• Automatisierte Prüfsysteme, die Sicherheitsprüfungen über die PLC-, HANDLER- und RS232-Schnittstellen integrieren.
• Sicherheitsprüfungen von Transformatoren und Motoren, elektronischen Bauteilen und elektrischen Geräten.
• Produktionslinien in der Beleuchtungsindustrie, der Haushaltsgeräteindustrie und der Heizgeräteindustrie.
• Elektrische Komponenten und Systeme für Fahrzeuge mit neuer Energie, die eine Spannungsfestigkeits- und Isolationsprüfung erfordern.
• Herstellung medizinischer Geräte, bei der routinemäßige elektrische Sicherheitsprüfungen Teil des Produktionsablaufs sind.

Müssen Sie die AC- oder DC-Prüfspannung, den Strombereich und die Schnittstellenkonfiguration an Ihre Produktionslinie anpassen? Kontaktieren Sie unsere Ingenieure für Prüftechnik mit Ihrem Produkt und Prüfplan.

Wo passt die Hochspannungsprüfung (Hi-Pot) in die elektrische Sicherheitsprüfung?

Die Spannungsfestigkeitsprüfung – auch Hochspannungsprüfung oder Durchschlagfestigkeitsprüfung genannt – ist eine routinemäßige elektrische Sicherheitsprüfung. Eine festgelegte Prüfspannung (AC oder DC) wird für eine definierte Prüfzeit zwischen den stromführenden Teilen und den berührbaren leitfähigen Teilen eines Produkts oder zwischen dessen Primär- und Sekundärkreisen angelegt; das Gerät überwacht den Leckstrom und bewertet das Ergebnis anhand des konfigurierten Grenzwerts, um zu verifizieren, dass die Isolierung der angelegten Belastung standhält. Die Isolationswiderstandsprüfung (IR) ergänzt diese Prüfung: Eine DC-Spannung wird angelegt und der Widerstand des Isolationssystems gemessen, was die Isolationsqualität als quantitativen Wert angibt. Die Lichtbogenerkennung fügt eine weitere Ebene hinzu – kurze Lichtbogenereignisse, die während einer Prüfung auftreten, können auf marginale Lücken oder Kriechstrecken hinweisen, und dieses Gerät überwacht diese innerhalb seines 1 mA - 20 mA Lichtbogenerkennungsbereichs.

In der Produktion werden diese Prüfungen typischerweise am Ende der Linie zur Einhaltung der Sicherheitsvorschriften sowie bei der Eingangs- und Ausgangskontrolle durchgeführt; in Laboren sind sie Teil der Typprüfung und Designverifizierung. Da eine vollständige Prüfsequenz oft mehrere Prüfungen kombiniert – zum Beispiel einen AC-Spannungsfestigkeitsschritt, einen DC-Spannungsfestigkeitsschritt und einen Isolationswiderstandsschritt – ist die Art und Weise, wie Prüfbedingungen gespeichert und wiederholt werden, genauso wichtig wie die Messung selbst. Deshalb speichert die TOB-TH9320 Serie 20 Prüfdateien, von denen jede bis zu 20 Prüfschritte unterstützt, wobei jeder Schritt einen beliebigen Prüfmodus wählen kann: Eine Datei kann eine gesamte Prüfsequenz für einen Produkttyp reproduzieren, und die Zeitparameter (Spannungsanstieg, Prüfzeit, Spannungsabfallzeit und IR-Wartezeit) werden explizit für jede Anwendung eingestellt.

Die Serie eignet sich sowohl für eigenständige Arbeitsplätze als auch für automatisierte Linien. Auf einem Arbeitstisch werden Prüfungen aus den gespeicherten Dateien gestartet und die Ergebnisse vom 480 x 272 Punkt TFT-LCD-Display abgelesen. Auf einer automatisierten Linie übertragen die PLC-Schnittstelle, die HANDLER-Schnittstelle und die RS232-Verbindung Steuerungs- und Pass/Fail-Signale an die umliegenden Geräte, und die Tastatursperrfunktion hält die konfigurierten Parameter während der Produktion sicher. Die Firmware kann vor Ort über einen USB-Stick aktualisiert werden, wenn neue Funktionen veröffentlicht werden.

Wichtige technische Merkmale der TOB-TH9320 Serie

1. AC- und DC-Spannungsfestigkeitsprüfung in einem Gerät: Der Ausgangsspannungsbereich beträgt 0,05 kV - 5,00 kV AC und 0,05 kV - 6,00 kV DC, jeweils mit einer Genauigkeit von ±(2% vom Messwert). Der Stromprüfbereich beträgt 0 mA - 20,00 mA (AC, TH9320) oder 0 mA - 10,00 mA (AC, TH9310/B) und 0 µA - 10,00 mA (DC, TH9320) oder 0 µA - 5,00 mA (DC, TH9310), jeweils mit einer Genauigkeit von ±(2% vom Messwert + 5 Stellen).
2. Isolationswiderstandsprüfung bis zu 10 GΩ: Der IR-Ausgangsspannungsbereich beträgt 0,10 kV - 1,00 kV mit einer Genauigkeit von ±(2% vom Messwert), und der Widerstandsprüfbereich liegt bei 0,1 MΩ - 10,0 GΩ. Die Widerstandsgenauigkeit beträgt ±(10% vom Messwert + 2 Stellen) im Bereich 0,10 MΩ - 999 MΩ und ±(20% vom Messwert + 2 Stellen) im Bereich 1,00 GΩ - 10,0 GΩ.
3. Lichtbogenerkennung mit 1 mA - 20 mA Messbereich: Die Lichtbogenerkennungsfunktion entspricht einem Strommessbereich von 1 mA - 20 mA, sodass Lichtbogenereignisse während einer Prüfung identifiziert und gemeldet werden.
4. 20 Prüfdateien, jede mit bis zu 20 Prüfschritten: 20 Prüfdateien können gespeichert werden; jede Datei unterstützt bis zu 20 Prüfschritte, und jeder Schritt kann einen beliebigen Prüfmodus wählen – so laufen komplette mehrstufige Prüfsequenzen automatisch aus einer Datei ab.
5. Frei einstellbare Zeitparameter bis zu 999,9 s: Spannungsanstiegszeit und Prüfzeit können frei bis zu 999,9 s eingestellt werden (Anstieg 0,1 s - 999,9 s; Prüfzeit 0,2 s - 999,9 s; Spannungsabfallzeit 0,1 s - 999,9 s; IR-Wartezeit 0,2 s - 999,9 s). Bei der DC-Spannungsfestigkeitsprüfung kann die Wartezeit beliebig eingestellt werden.
6. Schnelle Entladung und verbesserter Schutz gegen Stromschläge: Eine schnelle Entladung ist vorgesehen – automatische Entladung nach Abschluss der Prüfung (DCW) – und das Gerät bietet verbesserte persönliche Sicherheit durch Schutz gegen Stromschläge. Die Entladefunktion der Isolationswiderstandsprüfung erfolgt ebenfalls automatisch nach Abschluss der Prüfung.
7. Automatisierungsbereite Schnittstellen: Zu den Standardschnittstellen gehören RS232, USB HOST, USB DEVICE, SIGNAL, HANDLER und PLC. Die PLC-Schnittstelle wird unterstützt, und das Modbus-Protokoll wird für die Systemintegration unterstützt.

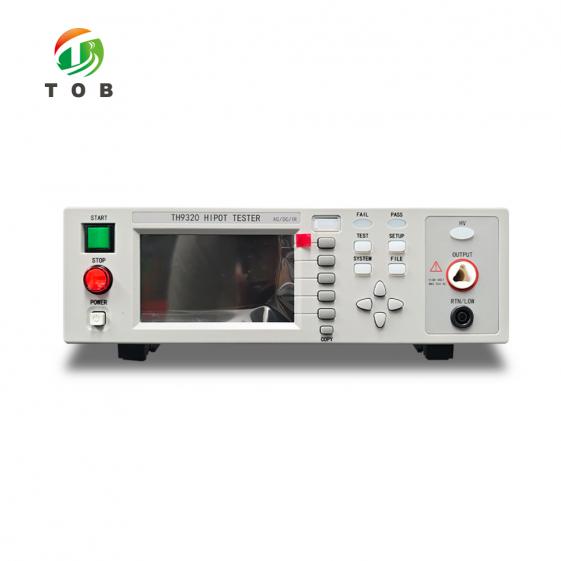

8. 480 x 272 Punkt TFT-LCD-Display und neue Bedienoberfläche: Das Gerät verwendet ein 480 x 272 Punkt TFT-LCD-Display mit einer brandneuen Bedienoberfläche und einem benutzerfreundlichen Panel-Design, was die Parametereinstellung und das Ablesen der Ergebnisse unkompliziert macht.
9. USB-Firmware-Upgrade und Tastatursperre: Die Geräte-Firmware kann über einen USB-Stick aktualisiert werden, sodass funktionale Updates keine Rücksendung des Geräts erfordern; die Tastatursperrfunktion verhindert unbeabsichtigte Änderungen an konfigurierten Parametern.
10. Kompaktes Tischformat: Die Abmessungen betragen 280 mm x 88 mm x 428 mm (B x H x T). Das Nettogewicht beträgt 11 kg für die TH9310 Serie und 12,3 kg für die TH9320 Serie, sodass das Prüfgerät problemlos auf einen Arbeitstisch oder in ein Prüfgestell passt.

Standardschnittstellen und physikalische Spezifikationen

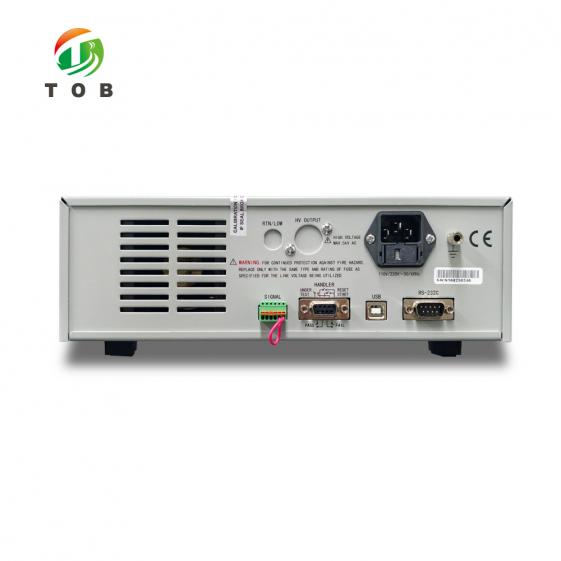

Standardschnittstellen: RS232, USB HOST, USB DEVICE, SIGNAL, HANDLER, PLC.

Hinweis: Das Modbus-Protokoll wird unterstützt.

Physikalische Spezifikationen

Vollständige technische Spezifikationen

1. Spannungsfestigkeitsprüfung

2. Isolationswiderstandstest

3. Lichtbogenerkennung

4. Allgemeine Parameter

Hinweis: Die Spezifikationen in diesem Dokument wurden aus dem chinesischen Produktdatenblatt übersetzt. Im Falle von Unstimmigkeiten ist die chinesische Version maßgebend.

Standardzubehör

Praktische Betriebsempfehlungen

• Bereiten Sie vor der Produktion eine Testdatei pro Produkttyp vor: Das Gerät speichert 20 Testdateien mit jeweils bis zu 20 Schritten, und jeder Schritt kann einen beliebigen Testmodus auswählen – so läuft die vollständige Testsequenz jedes Produkts, einschließlich AC-Spannungsfestigkeit, DC-Spannungsfestigkeit und Isolationswiderstandsschritten, über eine einzige Datei ab.
• Stellen Sie die Testspannung innerhalb der Nennbereiche ein: 0,05 kV - 5,00 kV (AC) oder 0,05 kV - 6,00 kV (DC) für die Spannungsfestigkeit und 0,10 kV - 1,00 kV für den Isolationswiderstand. Bestätigen Sie vor Beginn eines Durchlaufs, dass die konfigurierte Testspannung dem Produktstandard entspricht.
• Stellen Sie die Stromgrenzwerte innerhalb der Gerätebereiche ein: AC 0 mA - 20,00 mA (TH9320) oder 0 mA - 10,00 mA (TH9310/B); DC 0 µA - 10,00 mA (TH9320) oder 0 µA - 5,00 mA (TH9310). Die Strommessgenauigkeit beträgt ±(2 % vom Messwert + 5 Stellen).
• Stellen Sie die Zeitparameter passend zum Teststandard ein: Spannungsanstieg 0,1 s - 999,9 s, Testzeit 0,2 s - 999,9 s, Spannungsabfallzeit 0,1 s - 999,9 s, IR-Wartezeit 0,2 s - 999,9 s. Bei der DC-Spannungsfestigkeit kann die Testwartezeit beliebig nach den Anforderungen des Produkts eingestellt werden.
• Verwenden Sie die Tastatursperre während der Produktion: Sperren Sie das Bedienfeld, sobald die Parameter verifiziert sind, damit Bediener die gespeicherten Einstellungen nicht versehentlich ändern können.
• Verlassen Sie sich auf die automatische Entladung: Nach Abschluss eines DC-Spannungsfestigkeitstests entlädt sich das Gerät automatisch (schnelle Entladung, DCW); auch der Isolationswiderstandstest entlädt sich nach Testende automatisch. Warten Sie auf die Entladungsanzeige, bevor Sie das Prüfobjekt berühren.
• Halten Sie die Firmware aktuell: Die Geräte-Firmware kann über einen USB-Stick aktualisiert werden; befolgen Sie die Versionshinweise, wenn Sie das Gerät vor Ort aktualisieren.
• Planen Sie die Systemintegration: Verwenden Sie die PLC-Schnittstelle, die HANDLER-Schnittstelle und die RS232-Verbindung, um das Prüfgerät mit automatisierten Linien zu verknüpfen; das Modbus-Protokoll wird unterstützt, und USB DEVICE (PC)- sowie USB HOST (U-Disk)-Verbindungen sind Standard.
• Verwenden Sie das Standardzubehör: Schließen Sie das Gerät mit dem mitgelieferten dreiadrigen Netzkabel an und führen Sie Tests mit den mitgelieferten TH90003C- und TH90003R-Spannungsfestigkeits-Prüfleitungen durch.
• Beachten Sie den Testbereich: Das Gerät bietet Schutz vor elektrischem Schlag, aber während Hochspannungstests sollte der Probenbereich als spannungsführender Bereich behandelt werden, bis der Test beendet ist und die automatische Entladung abgeschlossen wurde.

Technische FAQ

F1: Was ist die TOB-TH9320-Serie?

Die TOB-TH9320-Serie ist eine Familie von Hi-Pot- und Isolationsprüfgeräten, die drei Modelle umfasst – TOB-TH9310, TOB-TH9310B und TOB-TH9320. Die Geräte führen AC- und DC-Spannungsfestigkeitstests, Isolationswiderstandstests und Lichtbogenerkennung durch, mit schneller Entladung und verbessertem Schutz vor elektrischem Schlag. Das TOB-TH9320 ist das Modell mit dem höchsten Bereich der Serie.

F2: Was ist der Unterschied zwischen den Modellen der Serie?

Die im Datenblatt angegebenen Hauptunterschiede sind die Stromtestbereiche und das Nettogewicht. Der AC-Stromtestbereich beträgt 0 mA - 10,00 mA für das TH9310/B und 0 mA - 20,00 mA für das TH9320; der DC-Stromtestbereich beträgt 0 µA - 5,00 mA für das TH9310 und 0 µA - 10,00 mA für das TH9320. Das Nettogewicht beträgt 11 kg für die TH9310-Serie und 12,3 kg für die TH9320-Serie.

F3: Was sind die Ausgangsbereiche für die Spannungsfestigkeit?

Der Ausgangsspannungsbereich beträgt 0,05 kV - 5,00 kV für AC und 0,05 kV - 6,00 kV für DC, jeweils mit einer Genauigkeit von ±(2 % vom Messwert). Der AC-Stromtestbereich beträgt 0 mA - 20,00 mA (TH9320) oder 0 mA - 10,00 mA (TH9310/B); der DC-Stromtestbereich beträgt 0 µA - 10,00 mA (TH9320) oder 0 µA - 5,00 mA (TH9310). Die Stromgenauigkeit beträgt ±(2 % vom Messwert + 5 Stellen).

F4: Was sind die Spezifikationen für den Isolationswiderstandstest?

Der IR-Ausgangsspannungsbereich beträgt 0,10 kV - 1,00 kV mit einer Genauigkeit von ±(2 % vom Messwert). Der Widerstandstestbereich beträgt 0,1 MΩ - 10,0 GΩ. Die Widerstandsgenauigkeit beträgt ±(10 % vom Messwert + 2 Stellen) im Bereich von 0,10 MΩ - 999 MΩ und ±(20 % vom Messwert + 2 Stellen) im Bereich von 1,00 GΩ - 10,0 GΩ. Der Test entlädt sich nach Abschluss automatisch.

F5: Was ist die Lichtbogenerkennungsfunktion?

Die Lichtbogenerkennung überwacht Lichtbogenereignisse während des Tests mit einem entsprechenden Strommessbereich von 1 mA - 20 mA. Zusammen mit der Schnellentladungsfunktion – automatische Entladung nach Testende (DCW) – ist sie Teil des Schutzkonzepts des Geräts für den Bediener und das Prüfobjekt.

F6: Wie viele Testdateien und Schritte können gespeichert werden?

Es können 20 Testdateien gespeichert werden; jede Datei unterstützt bis zu 20 Testschritte, und für jeden Schritt kann ein beliebiger Testmodus gewählt werden – so läuft eine vollständige mehrstufige Sequenz für ein Produkt automatisch aus einer einzigen Datei ab.

F7: Welche Zeiteinstellungen sind verfügbar?

Die Spannungsanstiegszeit und die Testzeit können frei bis zu 999,9 s eingestellt werden: Der Bereich für die Spannungsanstiegszeit liegt bei 0,1 s - 999,9 s, die Testzeiteinstellung (AC/DC) bei 0,2 s - 999,9 s, die Spannungsabfallzeit bei 0,1 s - 999,9 s und die Wartezeit (IR) bei 0,2 s - 999,9 s. Für die DC-Spannungsfestigkeit kann die Testwartezeit beliebig eingestellt werden.

F8: Welche Schnittstellen bietet das Gerät und kann die Firmware aktualisiert werden?

Die Standardschnittstellen sind RS232, USB HOST, USB DEVICE, SIGNAL, HANDLER und PLC; die PLC-Schnittstelle wird unterstützt und das Modbus-Protokoll wird unterstützt. In der Liste der Standardschnittstellen in den allgemeinen Parametern sind die Schnittstellen HANDLER, RS232, USB DEVICE (PC) und USB HOST (U-Disk). Die Geräte-Firmware kann über einen USB-Stick aktualisiert werden, und eine Tastensperrfunktion ist vorhanden.

F9: Welche Sicherheitsfunktionen sind enthalten?

Die Serie bietet erhöhte Personensicherheit mit Stromschlagschutz, Funktionen zur schnellen Entladung und Lichtbogenerkennung sowie automatischer Entladung nach Testende (DCW für Spannungsfestigkeit und automatische Entladung für den Isolationswiderstandstest). Eine Tastensperrfunktion verhindert unbeabsichtigte Parameteränderungen, und die Geräte-Firmware kann über einen USB-Stick aktualisiert werden.

F10: Was sind die physikalischen Spezifikationen und das Standardzubehör?

Die Abmessungen betragen 280 mm x 88 mm x 428 mm (B x H x T); das Nettogewicht beträgt 11 kg (TH9310 Serie) und 12,3 kg (TH9320 Serie). Das Standardzubehör umfasst: 1 dreiadriges Netzkabel, 1 TH90003C Spannungsfestigkeits-Testleitung und 1 TH90003R Spannungsfestigkeits-Testleitung.

Sind Sie bereit, AC/DC-Spannungsfestigkeits- und Isolationswiderstandsprüfungen in Ihre Produktionslinie oder Ihr Labor zu integrieren? Fordern Sie ein Angebot für die TOB-TH9320 Serie mit Ihren Anforderungen an Testspannung, Strombereich und Schnittstellen an und geben Sie das Modell innerhalb der Serie an, das zu Ihrem Produkt passt. Unsere Ingenieure für Testgeräte können Sie bei der Struktur der Testdateien, den Zeitparametereinstellungen und der Integration in Ihr automatisiertes System beraten.
