14500 Zylinderzellen-Gehäuse-Kit

14500 Zylinderzellen-Gehäusesatz - TOB-14500-C-1

Produktübersicht und ideale Anwendungsbereiche

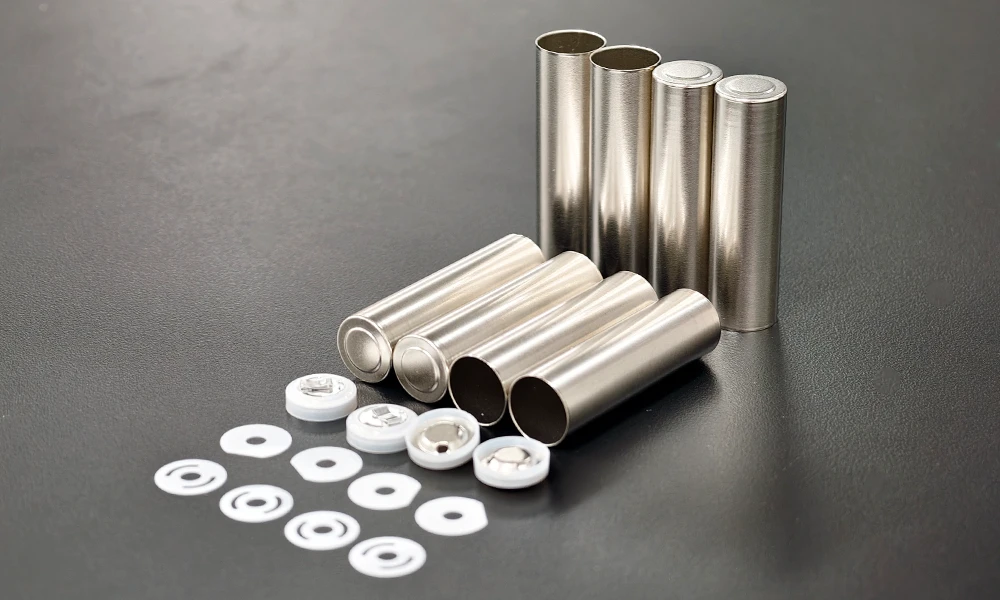

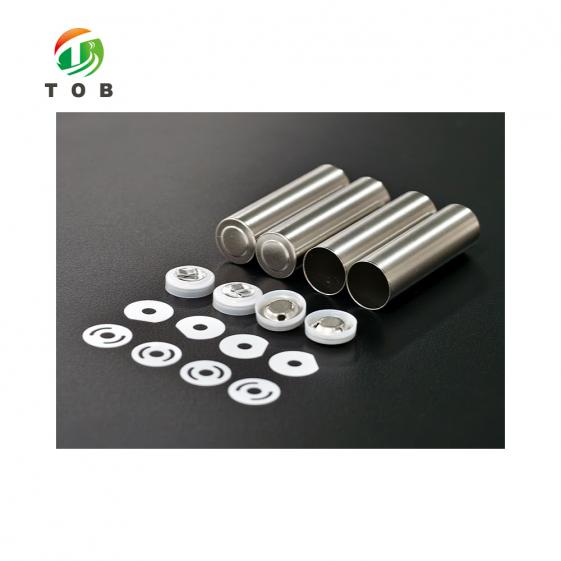

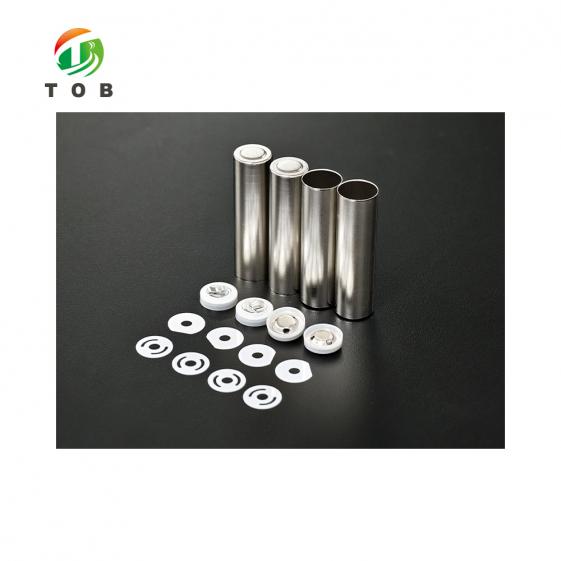

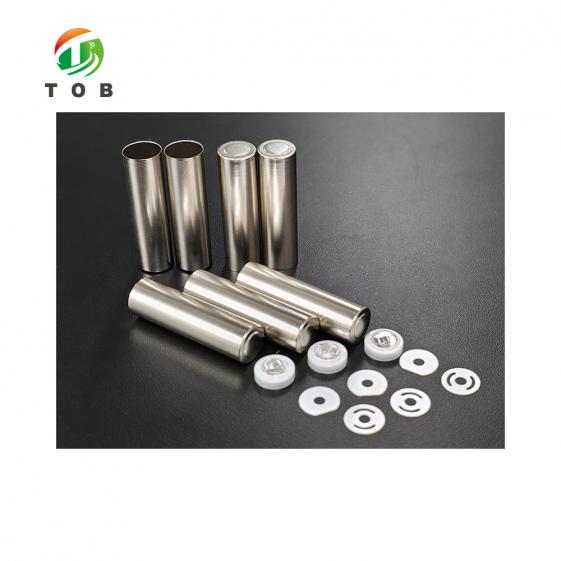

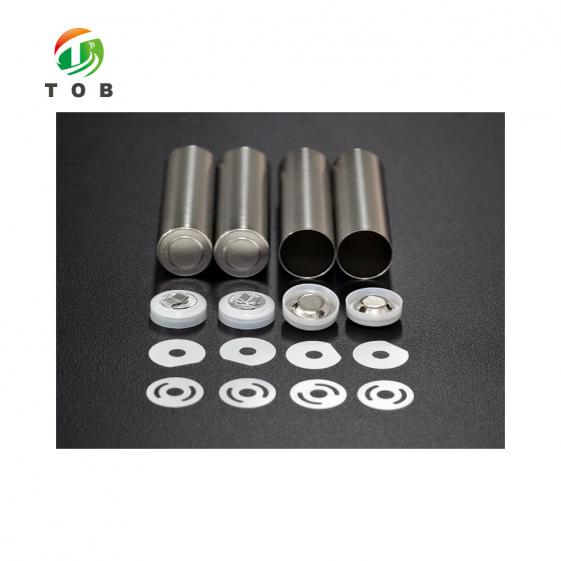

Das TOB-14500-C-1 ist ein zusammenpassendes Hardware-Set zum Bau von zylindrischen 14500-Zellen (14 mm × 50 mm). Jedes Set enthält ein vernickeltes japanisches Stahlgehäuse, einen explosionsgeschützten Verschluss sowie die dazugehörigen oberen und unteren Isolierdichtungen. Die Sets werden in Beuteln mit je 100 Stück geliefert.

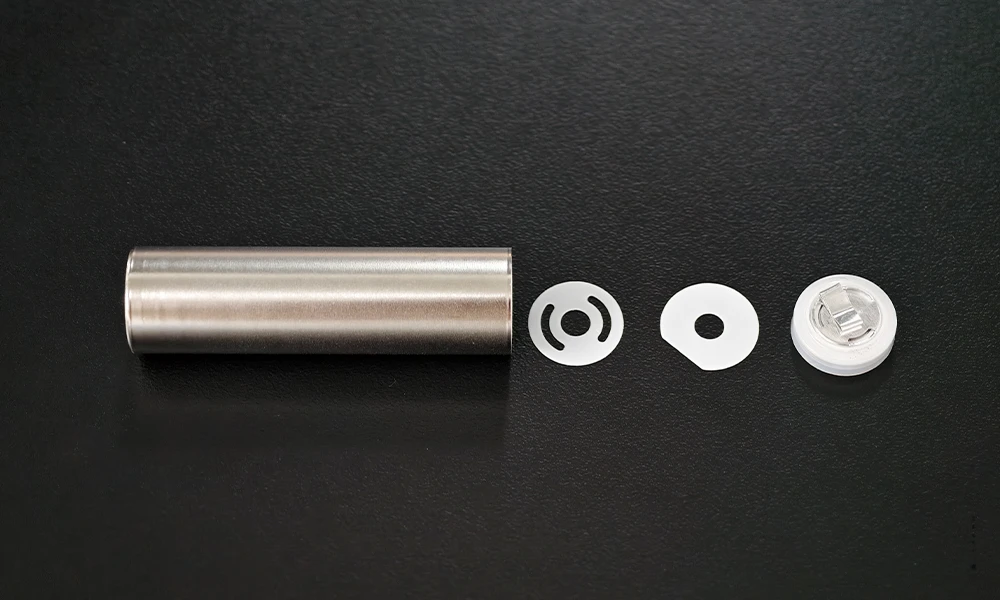

Die Kappe wird mit einer bereits angeschweißten Aluminiumlasche (7 mm × 3 mm × 0,15 mm) geliefert, wodurch der Arbeitsschritt des Laschenanbringens entfällt. Die Kappe hat einen Innenwiderstand von ≤ 0,5 mΩ und ihr Sicherheitsventil öffnet bei 3,2 bis 4,0 MPa.

Ideal für:

• 14500 (14 mm × 50 mm) zylindrische Zellenaufbauten
• Konstruktionen, die Gehäuse, Deckel und beide Isolierdichtungen aus einem zusammenpassenden Set benötigen
• Montageabläufe, bei denen der Verbindungsschritt zwischen Kappe und Lasche entfernt werden soll.
• Die Auflagen umfassen Hunderte von Zellen und entsprechen der Packungsgröße von 100 Sets pro Beutel.
• Nicht für andere Formate:Dieses Set ist nur für 14500-Zellen geeignet. Für 18650-, 21700- oder 4680-Zellen verwenden Sie bitte das für dieses Format angegebene Gehäuse.

Sie bauen eine 14500-Zelle? Teilen Sie uns Ihre Methode zum Verschweißen der Kappe mit, und wir bestätigen Ihnen, ob die vorgeschweißte 7 × 3 × 0,15 mm Aluminiumlasche dafür geeignet ist.

Einbauort des Gehäusesatzes in die zylindrische Zellenmontage

Das Gehäuse wird im Montageschritt verbraucht, nachdem der Elektrodenstapel gewickelt und bevor die Zelle geschlossen wird. In einer zylindrischen Zelllinie befindet es sich in Schritt 3 der folgenden Beschreibung:

1. Elektrodenvorbereitung – Beschichten, Walzen, Pressen und Schneiden
2. Die Elektrode und den Separator in die Biskuitrolle einwickeln
3. Das Gehäuse-Set wird hier verwendet.— Legen Sie die Biskuitrolle in das Gehäuse ein, setzen Sie die obere und untere Dichtung auf und verschließen Sie die explosionsgeschützte Kappe.
4. Kappenschweißen – die vorgeschweißte Aluminiumlasche ist das, womit der Schweißvorgang eine Verbindung herstellt.
5. Nutenbildung und Elektrolytfüllung
6. Abdichtung, Reinigung und Formierung/Klassierung

Wichtigste technische Merkmale von TOB-14500-C-1

1. Fallkonstruktion

• Vernickelter japanischer Stahl:Das Gehäuse besteht aus japanischem Stahl mit einer Nickelbeschichtung, wodurch eine schweißbare und korrosionsbeständige Außenfläche für die Montage zylindrischer Zellen entsteht.
• 14500-Format:Ausgelegt für 14500 Zellen (14 mm × 50 mm).

2. Kappe und vorgeschweißte Lasche

• Explosionsgeschützte Kappe:Ausgestattet mit einem Sicherheitsventil, das sich bei 3,2 bis 4,0 MPa öffnet, um den Innendruck abzulassen.

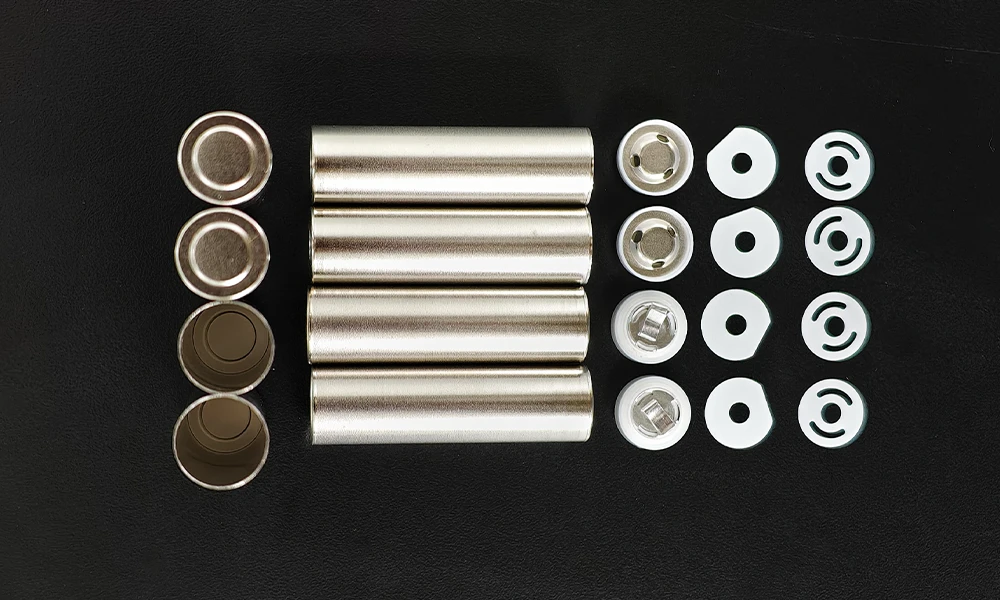

• Vorgeschweißte Aluminiumlasche:7 mm × 3 mm × 0,15 mm, vor Auslieferung an den Deckel geschweißt. Dies ist der wesentliche praktische Unterschied zum separaten Kauf von Gehäuse und Deckel – die Verbindung von Lasche und Deckel muss nicht in Ihrer Produktionslinie eingerichtet werden.
• Innenwiderstand der Kappe:≤ 0,5 mΩ, daher fügt die Kappe der Zelle einen bekannten und kleinen Serienwiderstand hinzu.

3. Vollständigkeit des Sets und Verpackung

• Passende Verbrauchsmaterialien:Gehäuse, Deckel, obere Dichtung und untere Dichtung werden zusammen geliefert, sodass ein Beutel alle vier Positionen abdeckt.
• Standardverpackung:100 Sets pro Beutel.

Vollständige technische Spezifikationen

1. Lieferumfang und Koffer

2. Kappenspezifikationen

Auswahlhilfe: Die richtige Groß-/Kleinschreibung für Ihr Zellenformat

Das Gehäuse-Set ist nicht für verschiedene Formate geeignet – Gehäuse, Deckel und Dichtungen sind nur für ein Format gefertigt. Verwenden Sie das Format, das zu der Zelle passt, die Sie bauen:

Praktische Betriebsempfehlungen

• Zähle, bevor du einen Lauf startest:Eine Tüte enthält 100 Sets, und jedes Set muss vier Positionen abdecken. Prüfen Sie vor dem Öffnen, ob die Tüte noch Teile enthält, da eine fehlende Dichtung die Montage mitten im Produktionsprozess unterbricht.
• Bestätigen Sie den Tab, bevor Sie das Routing freigeben:Da die Aluminiumlasche vorgeschweißt ist, überprüfen Sie, ob Ihr Schweißvorgang für die Kappe so eingestellt ist, dass er mit einer 7 mm × 3 mm × 0,15 mm großen Aluminiumlasche verbunden wird und nicht, dass eine Lasche direkt an die Kappe geschweißt wird.
• Richten Sie den Ventilbereich an Ihren Prüfgrenzen aus:Das Kappenventil öffnet bei 3,2 ~ 4,0 MPa; stellen Sie sicher, dass die in Ihrem Zelltest- und Abnahmeplan verwendeten Druckgrenzen mit diesem Bereich übereinstimmen.
• Beide Dichtungen einbauen:Das Set enthält eine obere und eine untere Isolierdichtung; beide Positionen müssen belegt werden. Überprüfen Sie daher, ob in der Anleitung Ihres Geräts zwei Dichtungen pro Set angegeben sind.

Häufig gestellte Fragen zur Technik

Frage 1: Warum wird die Aluminiumlasche vor der Auslieferung an die Kappe geschweißt?

Dadurch entfällt der Verbindungsvorgang zwischen Lasche und Kappe. Sie erhalten eine Kappe mit einer bereits vorhandenen 7 mm × 3 mm × 0,15 mm Aluminiumlasche. Ihr Prozessschritt beschränkt sich somit auf die verbleibende Schweißnaht an der Kappe.

Frage 2: Wie entscheide ich mich zwischen diesem Set und den Gehäusen für 18650- oder 21700-Akkus?

Ausschließlich anhand des Zellformats – die Teile sind nicht austauschbar. Wenn Ihre Zelle das Format 14500 (14 mm × 50 mm) hat, ist dieses Set geeignet. Bei Zellen des Formats 18650 oder 21700 verwenden Sie bitte das entsprechende Gehäuse. Die Wahl des passenden Gehäuses hängt vom Zellformat ab, nicht von der Kapazität oder dem Anwendungsbereich.

Frage 3: Was sagt mir der Wert von 3,2 ~ 4,0 MPa über die Kappe aus?

Es handelt sich um den Druck, bei dem sich das Sicherheitsventil des Verschlusses öffnet, um den Innendruck abzulassen. Berücksichtigen Sie diesen Wert als Öffnungsschwelle des Verschlusses bei der Festlegung von Druckgrenzen für Ihre Zellprüfung und Abnahmekriterien.

Frage 4: Was bedeutet ein Innenwiderstand des Kondensators von ≤ 0,5 mΩ in der Praxis?

Es handelt sich um den Widerstand, der vom Kondensator selbst verursacht wird. Ein Grenzwert von ≤ 0,5 mΩ bedeutet, dass der Kondensator der Zelle nur einen geringen, begrenzten Serienwiderstand hinzufügt. Dies ist relevant, wenn man die Innenwiderstandsmessungen verschiedener Konfigurationen oder Kondensatorchargen vergleicht.

Frage 5: Was ist nicht im Set enthalten?

Das Set umfasst ausschließlich die Zellhardware: Gehäuse, Deckel, obere und untere Dichtung. Elektrodenanordnung, Separator, Elektrolyt und alle anderen Zellkomponenten sind nicht enthalten.

Benötigen Sie das 14500-Kit in einer anderen Menge oder Konfiguration als üblich? Teilen Sie uns Ihr Bauvolumen und die gewünschte Schweißmethode mit.
