200A Testvorrichtung für prismatische Zellen

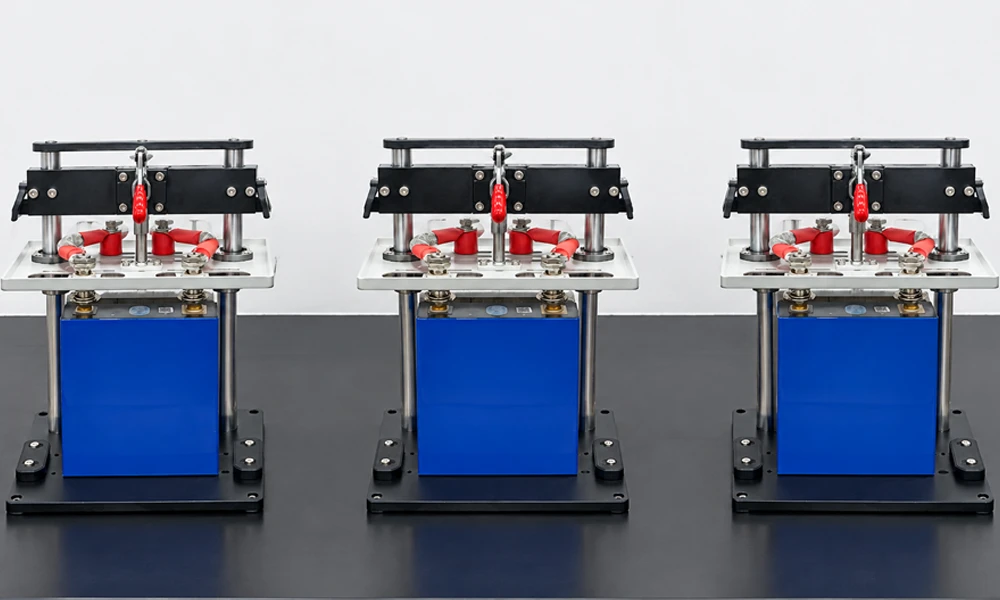

200-A-Hochstrom-Prismenzellen-Prüfvorrichtung – TOB-FJ-314-200A

Produktübersicht und ideale Anwendungsbereiche

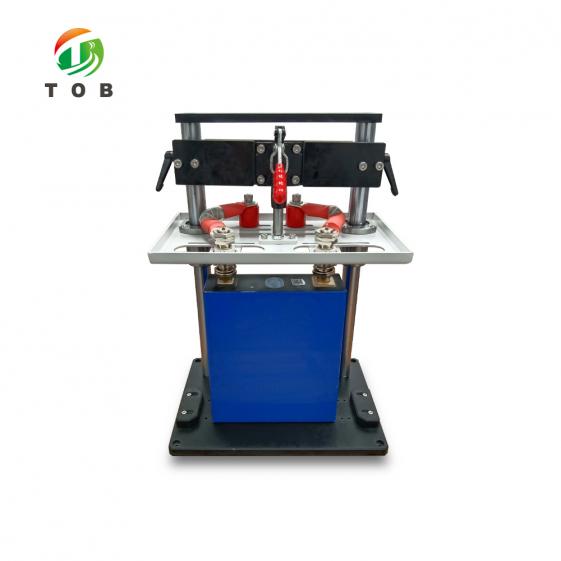

Die TOB-FJ-314-200A ist eine Hochstrom-Prüfvorrichtung für prismatische (quadratische) Lithium-Ionen-Zellen mit 200 A. Sie dient der sicheren Fixierung der Zelle während Lade-Entlade-Tests und stellt den elektrischen Kontakt zwischen den Zellanschlüssen und dem Batterietestgerät her. Die Prüfvorrichtung ist für einen Strom von 200 A ausgelegt und eignet sich daher für Hochstrom-Testprogramme an Leistungszellen.

Prismatische Zellen weisen erhebliche Unterschiede in ihren Außenabmessungen und der Position ihrer Kontaktfahnen auf – zwei Zellen mit gleicher Kapazität können sich je nach Hersteller und Zelldesign in Breite, Höhe, Dicke und Position der Kontaktfahnen unterscheiden. Die TOB-FJ-314-200A berücksichtigt diese Unterschiede hinsichtlich der Kompatibilität:

• Zellhüllenanpassung:Die Vorrichtung ist für Zellen mit einer Breite von 100 bis 235 mm, einer Höhe von 0 bis 230 mm und einer Dicke von 30 bis 140 mm geeignet. Der Höhenbereich ab 0 mm bedeutet, dass auch dünne Zellen ohne Höhenbeschränkung verwendet werden können.
• Anpassung der Tab-Position:Der kompatible Abstand der Laschenmitten ist von 70 bis 180 mm einstellbar, sodass die Kontakte der Vorrichtung mit den Positionen der beiden Laschen auf verschiedenen prismatischen Zellenformaten ausgerichtet werden können.

Durch diese Kombination kann ein einziger Vorrichtungstyp eine breite Palette prismatischer Zellformate abdecken – von kleinen und mittelgroßen Zellen bis hin zu großen Zellen mit hoher Kapazität innerhalb der Dicken- und Höhenbereiche – wodurch sich die Anzahl der speziellen Vorrichtungen, die eine Teststation benötigt, wenn mehrere Formate getestet werden, verringert.

Ideal für:

• Hersteller prismatischer Zellen führen Lade-Entlade-Tests und Kapazitätsbewertungen an quadratischen Zellen durch, einschließlich Leistungszellen, die hohe Testströme erfordern.
• Batteriequalitätskontrolllaboratorien, die prismatische Zellen aus eingehenden Inspektions- oder Produktionschargen testen.
• Forschungsteams im Bereich Batterieentwicklung evaluieren prismatische Zellkonstruktionen, bei denen sich die Zellabmessungen und die Positionen der Anschlüsse zwischen den Iterationen ändern.
• Prüfstationen, die mehrere prismatische Formate verarbeiten können und eine verstellbare Vorrichtung anstelle einer dedizierten Vorrichtung pro Format benötigen.

Sie möchten überprüfen, ob die Zellaufnahmekapazität und die Nennstromstärke von 200 A mit Ihrem prismatischen Zellformat und Ihrem Testplan übereinstimmen? Kontaktieren Sie unsere Batterietest-Ingenieure mit den Abmessungen Ihrer Zelle (Breite, Höhe, Dicke) und dem Abstand der Kontaktlaschen.

Wo die Vorrichtung bei prismatischen Zellentests zum Einsatz kommt

Eine prismatische Zelle kann erst geprüft werden, wenn sie sowohl mechanisch fixiert als auch elektrisch mit dem Prüfgerät verbunden ist. Die Prüfvorrichtung erfüllt diese beiden Funktionen und befindet sich im Prüfablauf zwischen der Zelle und dem Batterietester:

• Zellpräparation:Die zu testende prismatische Zelle wird ausgewählt und ihre Abmessungen sowie das Tab-Layout werden definiert.
• Vorrichtungseinstellung:Die Vorrichtung wird auf die Zelle eingestellt - der Aufnahmebereich der Zelle wird an die Breite, Höhe und Dicke der Zelle angepasst, und die Laschenkontakte werden auf den Laschenmittenabstand der Zelle im Bereich von 70 bis 180 mm eingestellt.
• Zellbeladung:Die Zelle wird in die Halterung eingesetzt und die Kontakte werden auf die Zellanschlüsse aufgesetzt.
• Testen:Das Batterietestgerät führt das Testprogramm durch - zum Beispiel Lade-Entlade-Zyklen, Kapazitätsbewertung oder Innenwiderstandsmessung - wobei die Prüfvorrichtung den Strom zwischen dem Gerät und der Zelle leitet.
• Entladen und wiederholen:Die getestete Zelle wird entnommen, und die Vorrichtung wird für das nächste Format oder die nächste Zelle neu eingestellt.

Mehrere Faktoren machen die Vorrichtung zu einem entscheidenden Element bei der Prüfung prismatischer Zellen:

Tabulatorausrichtung.Die elektrische Verbindung einer prismatischen Zelle erfolgt an ihren beiden Anschlüssen. Sind die Kontakte der Vorrichtung nicht mit den Anschlüssen ausgerichtet, verringert sich die Kontaktfläche, der Kontaktwiderstand steigt und der Stromfluss zwischen den beiden Anschlüssen wird ungleichmäßig. Der einstellbare Anschlussabstand von 70 bis 180 mm ermöglicht die korrekte Ausrichtung des TOB-FJ-314-200A an Zellen mit unterschiedlichen Anschlussanordnungen.

Hochstrombetrieb.Bei Prüfströmen nahe der 200-A-Klasse der Prüfvorrichtung ist die Qualität jeder Schnittstelle im Strompfad entscheidend. Kontaktzustand, Sauberkeit und fester Sitz beeinflussen direkt die Wärmeentwicklung an den Kontakten und die Konsistenz der Messergebnisse. Die Prüfvorrichtung ist für diese Ströme bei Hochstromprüfungen prismatischer Zellen ausgelegt.

Mechanische Stabilität.Eine prismatische Zelle mit einer Breite von bis zu 235 mm und einer Dicke von 140 mm hat eine beträchtliche Masse und einen großen Platzbedarf. Die Vorrichtung hält die Zelle während des Tests stabil, sodass sich die Zellposition – und damit der Kontaktzustand – während der Zyklen nicht verändert.

Wichtigste technische Merkmale des TOB-FJ-314-200A

• 200 A Stromführende Klasse
  Die Vorrichtung ist für eine Strombelastbarkeit von 200 A ausgelegt und eignet sich daher für Hochstrom-Lade-Entlade-Testprogramme an prismatischen Leistungszellen – ein Testbereich, in dem herkömmliche Niedrigstrom-Vorrichtungen zum limitierenden Faktor werden.
• Aufnahmebereich für große Zellenbreiten: 100 - 235 mm
  Die Vorrichtung nimmt Zellen mit einer Breite von 100 bis 235 mm auf und deckt damit ein breites Spektrum prismatischer Formate ab – von mittelgroßen bis hin zu großformatigen Zellen. Der Breitenbereich ist im breiten Bereich festgelegt, sodass eine Vorrichtung mehrere Zellenbreiten verarbeiten kann.
• Höhenverstellbereich von 0 bis 230 mm
  Die Vorrichtung ist für Zellen mit einer Höhe von bis zu 230 mm geeignet. Der Bereich beginnt bei 0, was bedeutet, dass auch dünne Zellen ohne Einschränkung in der Höhe gehalten werden können – ein Vorteil, wenn flache Zellen zusammen mit höheren Formaten getestet werden.
• Geeignete Materialstärke: 30 - 140 mm
  Die Halterung ist für Zellen mit einer Dicke von 30 bis 140 mm geeignet. Dieser Bereich deckt ein breites Spektrum prismatischer Zellformate ab, einschließlich dicker Zellen mit hoher Kapazität, deren Grundfläche und Masse einen sicheren Sitz in der Halterung erfordern.
• Einstellbarer Laschenmittelabstand: 70 - 180 mm
  Der kompatible Abstand der Laschenmitten ist von 70 bis 180 mm einstellbar, sodass die Kontakte der Vorrichtung an die Laschenpositionen verschiedener prismatischer Zellendesigns angepasst werden können. Dieser Parameter ermöglicht die flexible Anpassung der Vorrichtung an verschiedene Zellenformate mit unterschiedlichen Laschenabständen.
• Ein Gerät für mehrere Formate
  Da sowohl der Zellbereich als auch der Abstand der Kontaktstifte einstellbar sind, eignet sich eine einzige Konfiguration TOB-FJ-314-200A für viele prismatische Zellformate. Für Teststationen, die mehrere Zelltypen verarbeiten, reduziert dies die Anzahl der benötigten Vorrichtungen und vereinfacht deren Verwaltung.
• Konzipiert für Hochstrom-Prüfstationen
  Die Kombination aus einer Stromklasse von 200 A und der Möglichkeit zur Aufnahme eines breiten Formats positioniert die Prüfvorrichtung für den Einsatz in Hochstrom-Prüfstationen – wo die Prüfvorrichtung Teil des Strompfads ist und ihre Kontaktqualität Lauf für Lauf beibehalten muss.

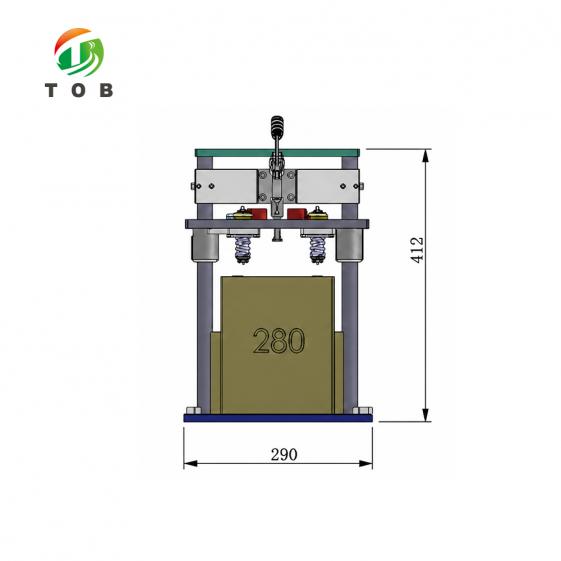

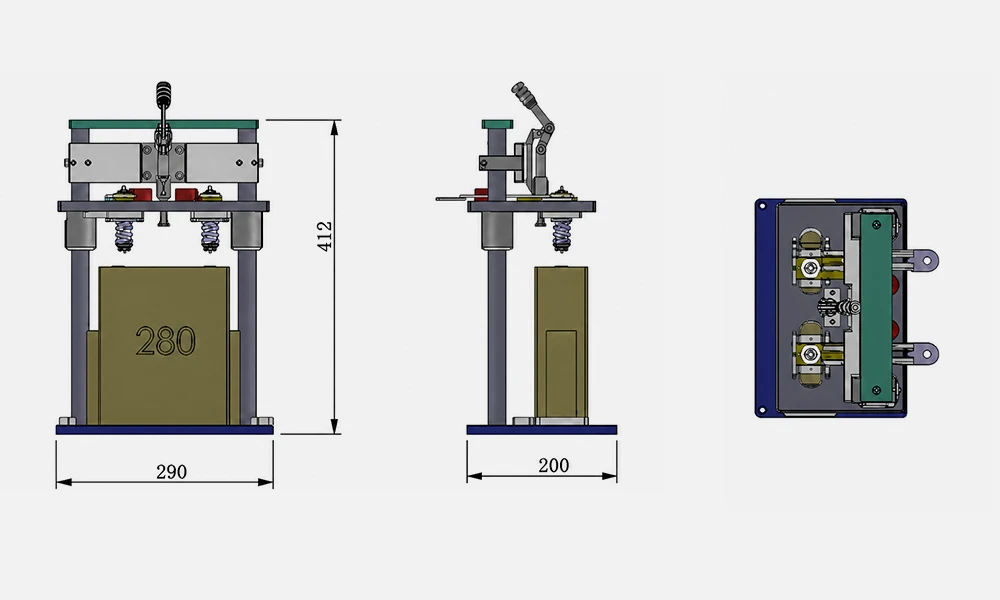

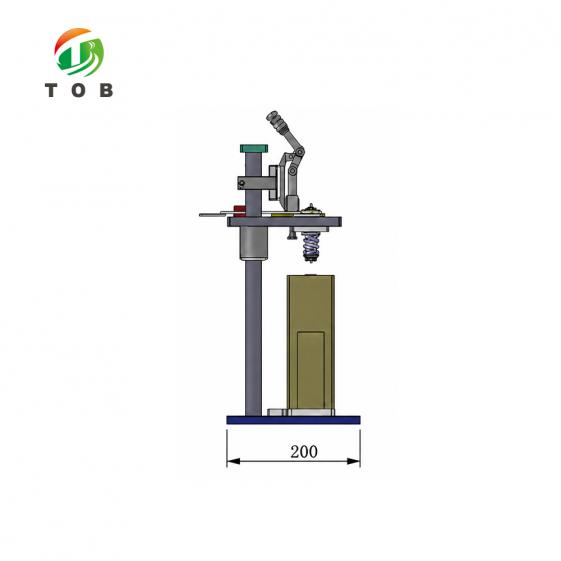

Kompatible Zellabmessungen

Registerkartenparameter

Empfehlungen für die praktische Anwendung

Vor dem Einlegen ist die Zelle anhand der Aufnahmebereiche zu überprüfen: Es ist sicherzustellen, dass die Zellenbreite (100 - 235 mm), die Höhe (0 - 230 mm) und die Dicke (30 - 140 mm) innerhalb der Aufnahmebereiche liegen, und der Abstand der Laschenmitte der Zelle ist mit dem einstellbaren Bereich von 70 - 180 mm abzugleichen.

• Weisen Sie den Tabulatorkontakten die Tabulatorpositionen der Zellen zu:Passen Sie den Abstand der Laschenmitten so an, dass die Kontakte der Vorrichtung mit den Mittelpunkten der beiden Laschen übereinstimmen. Eine korrekte Ausrichtung maximiert die Kontaktfläche und gewährleistet einen gleichmäßigen Stromfluss zwischen den beiden Laschen.
• Passen Sie die Leuchte an den Prüfstrom an:Vor Beginn des Programms muss sichergestellt werden, dass der geplante Teststrom innerhalb der Strombelastbarkeitsklasse von 200 A der Prüfvorrichtung liegt.
• Halten Sie die Kontaktflächen sauber:Bei hohen Prüfströmen erhöhen Verunreinigungen oder Oxidablagerungen an den Kontakten den Kontaktwiderstand und erzeugen Wärme. Prüfen und reinigen Sie die Kontaktflächen vor Hochstromprüfungen.
• Die Zelle fest verstauen:Vor Beginn des Tests muss sichergestellt werden, dass die Zelle spielfrei sitzt und fixiert ist, damit der Kontaktzustand während des gesamten Testzyklus stabil bleibt.
• Be- und Entladen ohne Zwang:Zellen einlegen und entnehmen, ohne sie in die Aufnahmezone zu pressen, um mechanische Beschädigungen an der Zelle, der Vorrichtung und dem Kontaktmechanismus zu vermeiden.
• Regelmäßig prüfen und warten:Prüfen Sie die Kontakte und die verstellbaren Abschnitte in festgelegten Abständen auf Verschleiß und bewahren Sie die Vorrichtung an einem sauberen, trockenen Ort auf, wenn sie nicht in Gebrauch ist.

Häufig gestellte Fragen zur Technik

Frage 1: Welche prismatischen Zellengrößen unterstützt der TOB-FJ-314-200A?

Die Vorrichtung ist für Zellen mit einer Breite von 100 bis 235 mm, einer Höhe von 0 bis 230 mm und einer Dicke von 30 bis 140 mm geeignet. Der Abstand der Laschenmitten ist von 70 bis 180 mm einstellbar.

Frage 2: Was bedeutet der Höhenbereich von 0 - 230 mm?

Die Vorrichtung unterstützt Zellen mit einer Höhe von bis zu 230 mm, wobei der Bereich bei 0 beginnt. Dies bedeutet, dass dünne Zellen ohne Höhenbeschränkung verwendet werden können. Dadurch können dünne Zellen in derselben Vorrichtung wie höhere Formate innerhalb des Bereichs getestet werden.

Frage 3: Wie groß ist der Abstand zwischen den Laschenmitten und warum ist er einstellbar?

Der Mittenabstand der Kontaktflächen bezeichnet den Abstand zwischen den Mittelpunkten der beiden Kontaktflächen der Zelle – den Punkten, an denen die elektrische Verbindung zur Zelle hergestellt wird. Der kompatible Mittenabstand der Kontaktfläche der Vorrichtung ist von 70 bis 180 mm einstellbar, sodass die Kontakte der Vorrichtung an die Kontaktflächenpositionen verschiedener prismatischer Zellen angepasst werden können. Dadurch bleiben Kontaktfläche und Strompfad über alle Formate hinweg konsistent.

Frage 4: Was bedeutet die 200-A-Bewertung für das Spiel?

Das TOB-FJ-314-200A gehört zur Stromklasse 200 A und ist somit für Testströme bis zu diesem Wert bei Hochstrom-Lade-Entlade-Tests von prismatischen Leistungszellen ausgelegt. Bitte überprüfen Sie die Angaben zur Nennleistung (z. B. die Bedingungen, unter denen der Strom angelegt wird) anhand Ihres spezifischen Testprogramms.

Frage 5: Wie wird die Zelle über die Vorrichtung mit dem Batterietester verbunden?

Die Halterung fixiert die Zelle mechanisch und stellt den elektrischen Kontakt an den Zellanschlüssen her; der Stromkreis verläuft von der Halterung zum Batterietestgerät. Bitte kontaktieren Sie TOB mit Angabe Ihres Testermodells und der Anschlussdetails, damit die Halterungskonfiguration für Ihre Anwendung bestätigt werden kann.

Frage 6: Kann eine Leuchte mehrere prismatische Zellformate bedienen?

Ja. Sowohl die Zellengröße (Breite, Höhe, Dicke) als auch der Abstand der Kontaktstifte werden über einen weiten Bereich abgedeckt, sodass derselbe Leuchtentyp für verschiedene prismatische Formate innerhalb dieser Bereiche verwendet werden kann. Der Formatwechsel erfordert lediglich eine Anpassung der Leuchte, nicht den Einsatz einer separaten Leuchte.

Frage 7: Wie sollte die Leuchte gewartet werden?

Halten Sie die Kontaktflächen und die verstellbaren Abschnitte sauber und prüfen Sie diese regelmäßig auf Verschleiß oder Verschmutzungen. Dies ist besonders wichtig bei Prüfungen im Bereich der 200-A-Klasse, da der Kontaktzustand sowohl die Wärmeentwicklung als auch die Messgenauigkeit beeinflusst. Bewahren Sie die Prüfvorrichtung bei Nichtgebrauch an einem sauberen, trockenen Ort auf.

Sie möchten Ihre Teststation für prismatische Zellen mit einer 200-A-Vorrichtung ausstatten, die sich an verschiedene Zellformate anpassen lässt? Fordern Sie ein Angebot für die TOB-FJ-314-200A an und geben Sie dabei Ihre Zellabmessungen (Breite, Höhe, Dicke), den Abstand der Kontaktlaschen und den geplanten Teststrom an. Unsere Batterietest-Ingenieure bestätigen Ihnen gerne die passende Vorrichtungskonfiguration für Ihre Zellen und Ihren Testplan.
