3050 Superkondensator-Zellenbecher und -deckel

3050 Superkondensator-Zellenbecher und -deckel – TOB-3050-Al

Produktübersicht und ideale Anwendungen

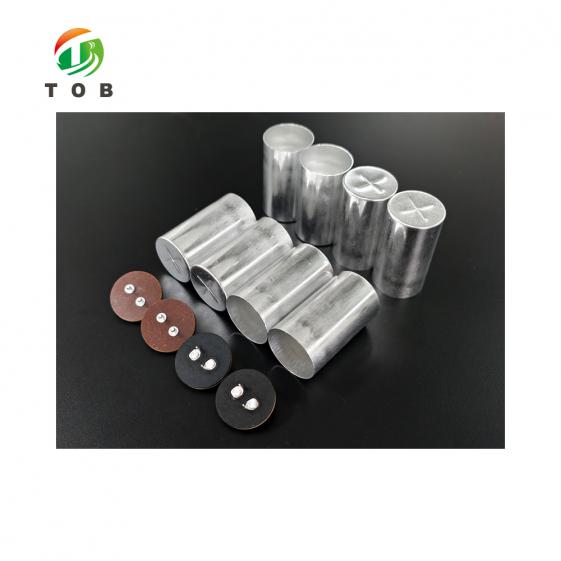

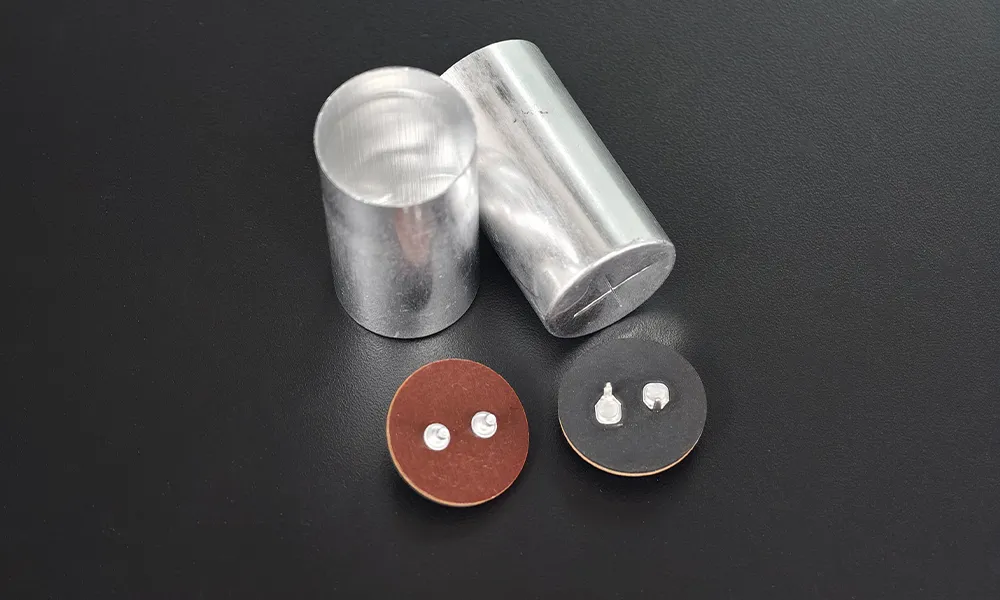

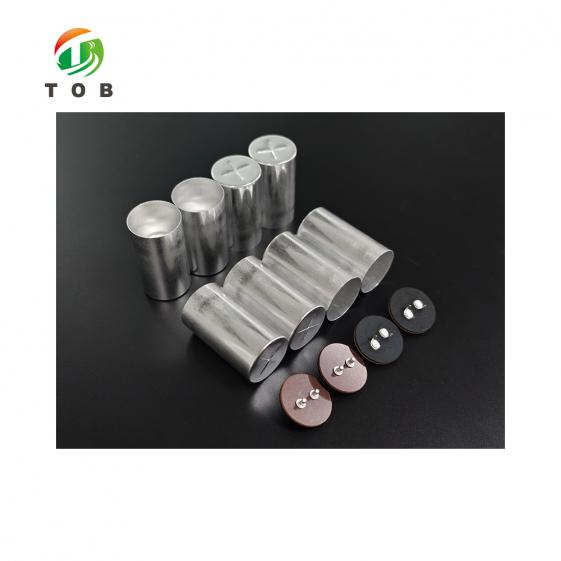

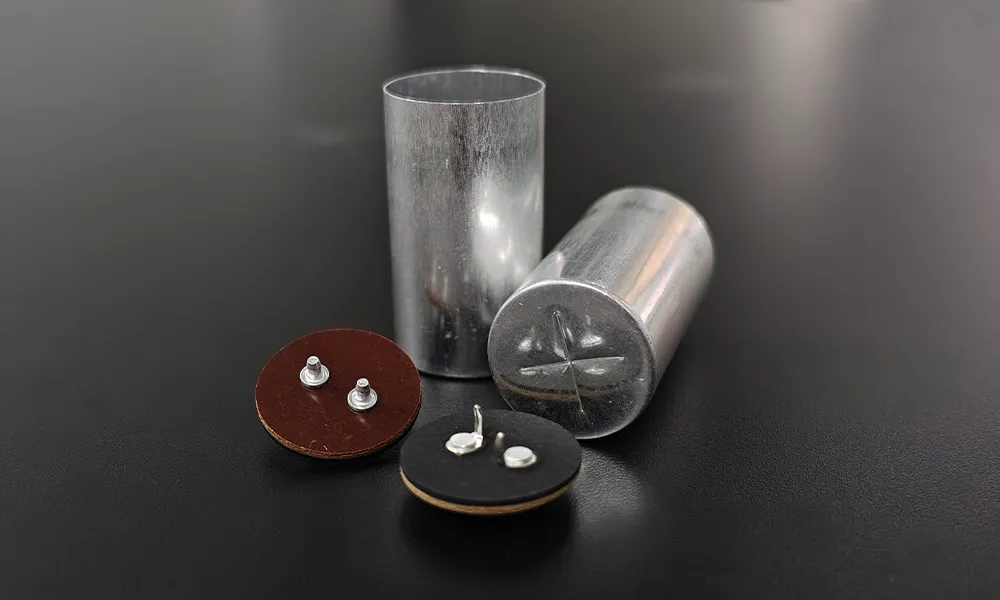

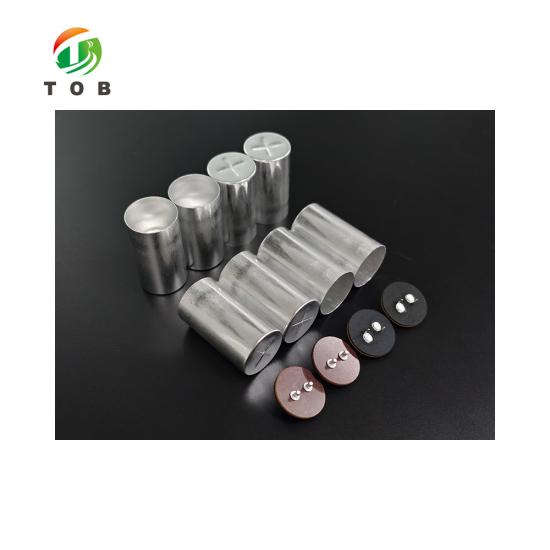

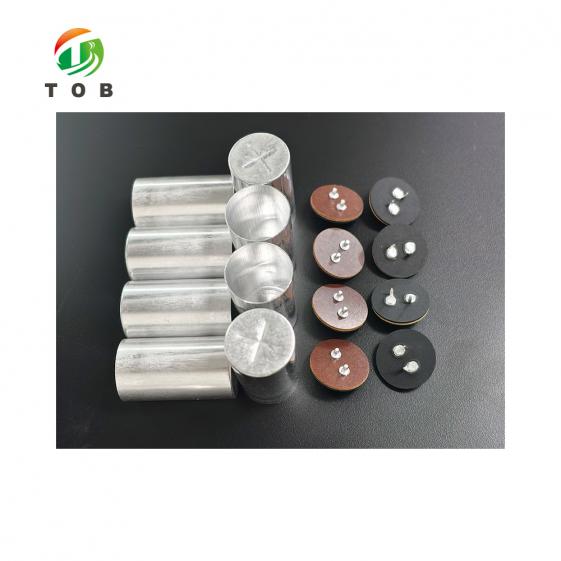

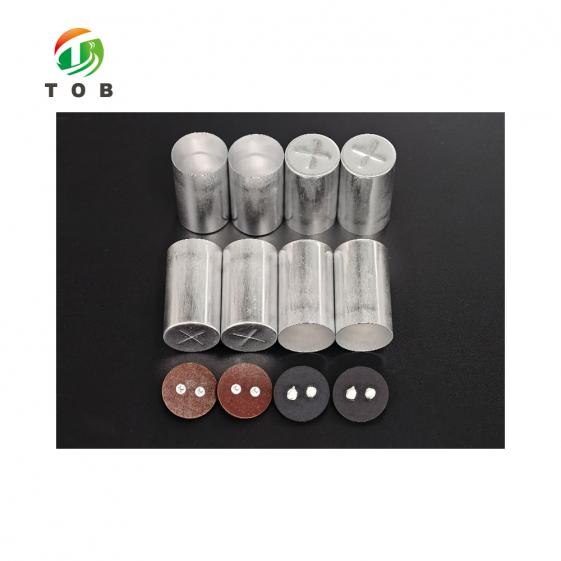

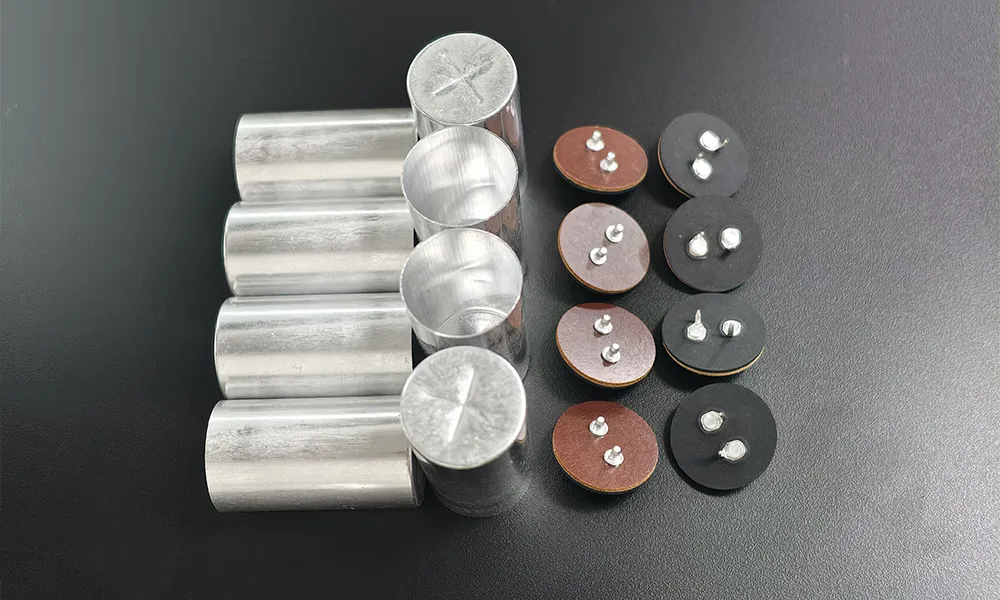

Der TOB-3050-Al ist ein Aluminium-Zellenbecher für 3050-Superkondensatorzellen, der zusammen mit dem passenden Deckel zum Verschließen der Zelle geliefert wird. Der Becher hat einen Innendurchmesser von 28,91 mm, einen Außendurchmesser von 29,78 mm, eine Dicke von 0,49 mm und eine Höhe von 53,5 mm.

Da Becher und Deckel als Set geliefert werden, werden die beiden Teile, die das Zellgehäuse bilden, zusammen bestellt, empfangen und gezählt, anstatt von zwei getrennten Positionen bezogen zu werden.

Ideal für:

• Bau von 3050-Superkondensatorzellen
• Montagelinien, bei denen der Zellenbecher und sein Deckel als einzelner, aufeinander abgestimmter Lieferartikel eintreffen sollen
• Fertigungslinien, bei denen der Becher zusammen mit dem Deckel verbraucht wird, sodass beide Teile denselben Zeitplan einhalten müssen
• Projekte, bei denen die Gehäuseabmessungen vor der ersten Bestellung mit der eigenen Zellenzeichnung abgeglichen werden müssen
• Nicht für andere Formate: dieser Becher und Deckel sind nur für 3050-Superkondensatorzellen hergestellt. Sie lassen sich nicht auf ein anderes Zellenformat übertragen — verwenden Sie für diese das für das jeweilige Format bereitgestellte Gehäuse.

Sie bauen eine 3050-Superkondensatorzelle? Senden Sie uns Ihre Zellenzeichnung und wir gleichen den Innendurchmesser von 28,91 mm und die Becherhöhe von 53,5 mm damit ab.

Wo Becher und Deckel in der Superkondensatormontage passen

Der Becher und sein Deckel werden in der Gehäusephase der Zellenmontage verbraucht, nachdem die Elektrode und der Separator gewickelt und getrocknet wurden und bevor die Zelle verschlossen und befüllt wird. Die folgende Reihenfolge ist der typische Ablauf in einer Fertigungslinie für zylindrische Superkondensatoren – überprüfen Sie diesen vor der Freigabe einer Bestellung anhand Ihres eigenen Prozesses.

1. Elektrodenvorbereitung – Beschichtung und Schlitzung des Stromableiters
2. Laschenherstellung – Laschen werden auf der Superkondensator-Laschenstanzmaschine vor dem Wickeln in Form gestanzt
3. Wickeln der Elektrode und des Separators zum Wickel (Jelly Roll) und anschließendes Trocknen
4. Der Becher und der Deckel werden hier verwendet — der gewickelte Kern wird in das 3050-Gehäuse eingesetzt und der Deckel darüber in Position gebracht
5. Abdeckungsbaugruppe — die Abdeckung ist mit der Klemme verbunden an derelektrische Nietmaschine für Superkondensatordeckel
6. Verschließen — die Dose ist gerillt und versiegelt auf der Rill- und Versiegelungsmaschine für Aluminiumgehäuse-Superkondensatoren
7. Elektrolytbefüllung, Reinigung, Alterung und Prüfung

Wichtige technische Merkmale von TOB-3050-Al

1. Becherabmessungen

• Innendurchmesser 28,91 mm: die Bohrung des Bechers und somit das Maß, das den von Ihnen einzuführenden Wickelkern freigeben muss.
• Außendurchmesser 29,78 mm: die Außenseite der Dose und somit das Maß, das zu Ihrem Rill- und Versiegelungswerkzeug sowie zu allen Halterungen an der Anlage passen muss.
• Dicke 0,49 mm: der für diese Dose angegebene Dickenwert, der auf dieser Seite genau so aufgeführt ist, wie er in den Produktdaten angegeben ist.
• Höhe 53,5 mm: die Höhe der Dose und damit der für den Kern, den Deckel und die Verschlusstoleranz verfügbare Freiraum.

2. Material

• Aluminium: die Dose wird in Aluminium geliefert. Bestätigen Sie vor der Bestellung die Sorte, die Ihre Verschweiß- und Schweißvorgänge erfordern, da die Sorte nicht allein durch die Größenbezeichnung festgelegt wird.

3. Als Set geliefert

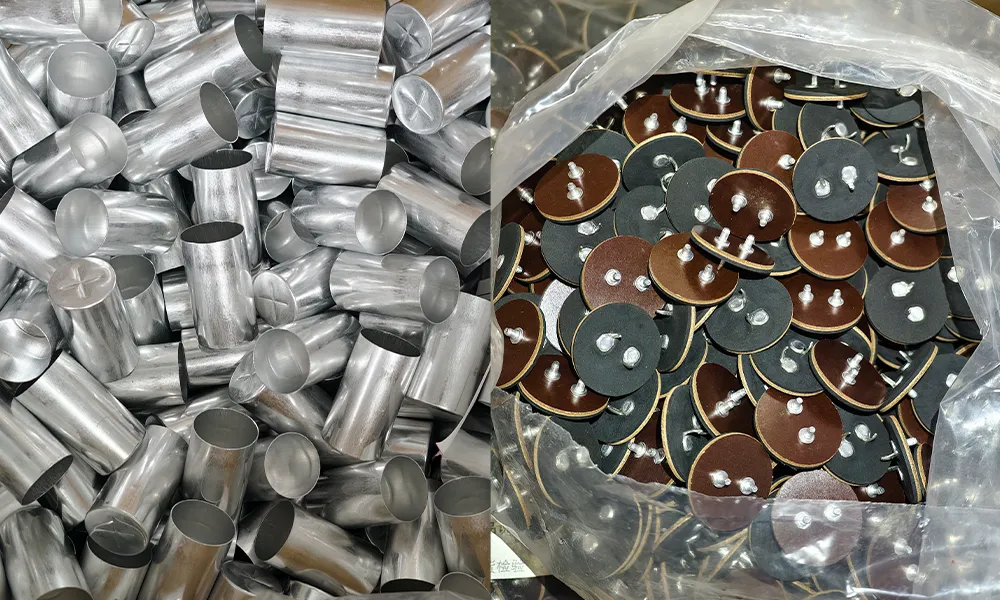

• Becher und Deckel zusammen: die beiden Teile des Zellgehäuses werden als ein Set geliefert, sodass eine einzige Bestellposition beide anstelle von zwei abdeckt.
• Ein Format pro Set: Becher und Deckel sind für 3050-Zellen dimensioniert; sie sind nicht mit dem Gehäuse eines anderen Formats austauschbar.

Vollständige technische Daten

1. Becherabmessungen

2. Set-Konfiguration

Auswahlleitfaden: So passen Sie das Gehäuse an Ihre Superkondensatorzelle an

Ein Zellgehäuse kann nicht von einem Format an ein anderes angepasst werden, daher wird die Entscheidung durch die Zelle bestimmt, die Sie bauen. TOB liefert verschiedene Superkondensator-Gehäusegrößen, wobei die folgenden Anordnungen die üblichen Ausgangspunkte darstellen.

Praktische Betriebsempfehlungen

• Überprüfen Sie den Becher zuerst anhand Ihrer Zeichnung: vergleichen Sie den Innendurchmesser von 28,91 mm und die Höhe von 53,5 mm vor der ersten Bestellung mit dem Kern, den Sie einsetzen möchten, denn ein Becher, der nahe dran, aber nicht gleich ist, wird nicht durch Anpassen des Verschlussschritts korrigiert.
• Bestellen Sie das Set, nicht die Teile: der Becher und der Deckel sind für dasselbe Format gemacht, sodass sie auf einer Bestellposition belassen werden, um eine Nichtübereinstimmung zwischen einem Becher aus einer Charge und einem Deckel aus einer anderen zu vermeiden.
• Richten Sie den Deckel auf Ihren Verschlussprozess aus: bestätigen Sie, dass der Deckel, den Sie erhalten, zu der Art und Weise passt, wie Ihre Linie ihn mit dem Anschluss verbindet und dann den Becher sfft (rillt) und abdichtet.
• Vor einer Serienfertigung verifizieren: führen Sie das Set bei einer kleinen Anzahl von Zellen durch das Einsetzen, die Deckelmontage und das Verschließen, bevor Sie eine vollständige Produktionscharge freigeben.

Technische FAQ

F1: Warum werden Becher und Deckel als ein Set statt als zwei separate Artikel geliefert?

Weil sie die beiden Hälften eines Gehäuses sind und aufeinander abgestimmt sind. Wenn sie zusammen geliefert werden, bedeutet dies, dass der Verschlussprozess um ein Paar herum geplant wird, das zu demselben Format gehört, und es gibt nur einen Lieferartikel zu zählen anstelle von zweien.

F2: Wie bestätige ich, dass der 3050 Becher zu der Zelle passt, die ich baue?

Vergleichen Sie die vier Zahlen auf dieser Seite mit Ihrer Zellenzeichnung: Der Innendurchmesser muss den gewickelten Kern freigeben, der Außendurchmesser muss zu Ihren Rill- und Versiegelungswerkzeugen passen, und die Höhe muss Platz für den Kern und das Verschlusstoleranzmaß lassen. Senden Sie uns die Zeichnung und wir prüfen sie vor der Bestellung mit dem Becher.

F3: Was ist nicht im Set enthalten?

Das Set deckt das Zellgehäuse ab: den Becher und den Deckel. Die Elektrode, der Separator, der Elektrolyt, die Laschen und jegliche Dichtungs- oder Isolationsteile sind nicht Teil davon und werden separat bestellt.

F4: Wie unterscheidet sich das 3050 Gehäuse von den größeren Superkondensatorgehäusen wie der 60138 Serie?

Nach Zellformat, nicht nach Qualitätsstufe. Die beiden Familien gehören zu unterschiedlichen Zellgrößen, und ein für ein Format hergestelltes Gehäuse ist nicht an das andere angepasst. Wählen Sie nach der Zelle, die Sie bauen; das Gehäuse 60138 / 60130 / 66130 wird auf einer eigenen Seite behandelt.

F5: Welche anderen Operationen auf einer Superkondensatorlinie verwenden dieses Teil?

Der Becher und der Deckel werden beim Laschenstanzen, das die Laschen vor dem Wickeln herstellt, beim Nieten, das den Deckel mit dem Anschluss verbindet, und beim Rillen und Versiegeln, das den Becher schließt, gehandhabt. Diese drei Operationen sind aus dem obigen Prozessabschnitt verlinkt, sodass Sie die Werkzeuge Seite an Seite mit dem Gehäuse überprüfen können.

F6: Können der Becher und der Deckel in einer anderen Größe als 3050 geliefert werden?

TOB liefert Superkondensatorgehäuse in mehreren Größencodes, und Gehäuse können nach einer Kundenzeichnung hergestellt werden. Senden Sie den Innendurchmesser, den Außendurchmesser, die Dicke und die Höhe des Bechers, den Sie benötigen, zusammen mit der Menge, und die Größe wird anhand dessen bestätigt, was produziert werden kann.

Benötigen Sie den 3050 Becher und Deckel in einer Menge oder Konfiguration, die nicht standardmäßig ist? Senden Sie uns Ihre Zellenzeichnung und Ihr Bauvolumen.
