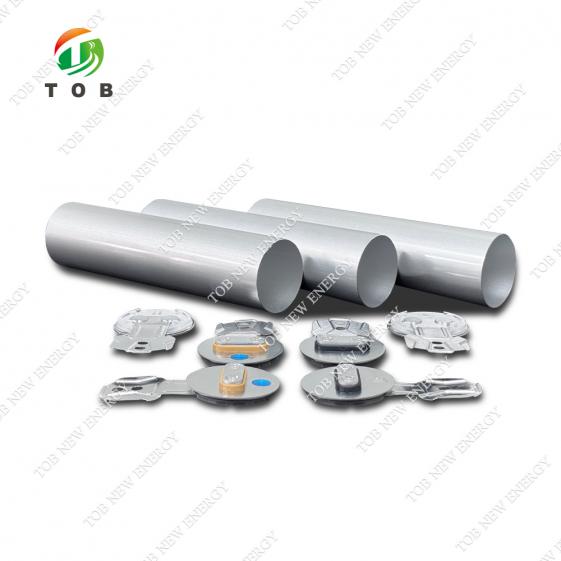

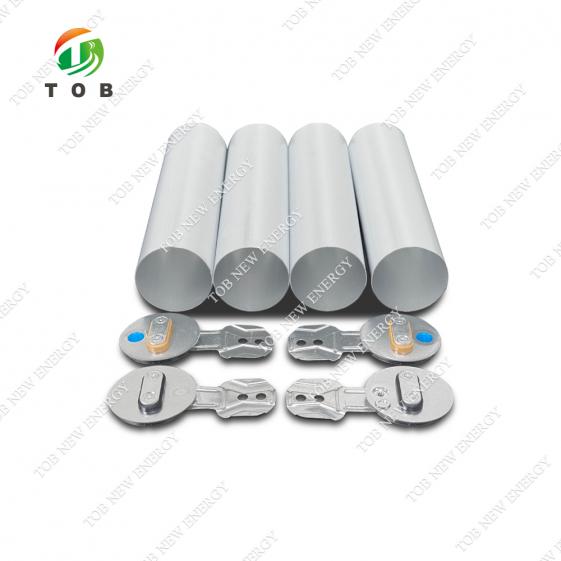

33135 Gehäuse-Kit für zylindrische tablose Natrium-Ionen-Batteriezelle

33135 gehäuseloser zylindrischer Natrium-Ionen-Batteriegehäuse-Satz | TOB-33135-C-01

Überblick

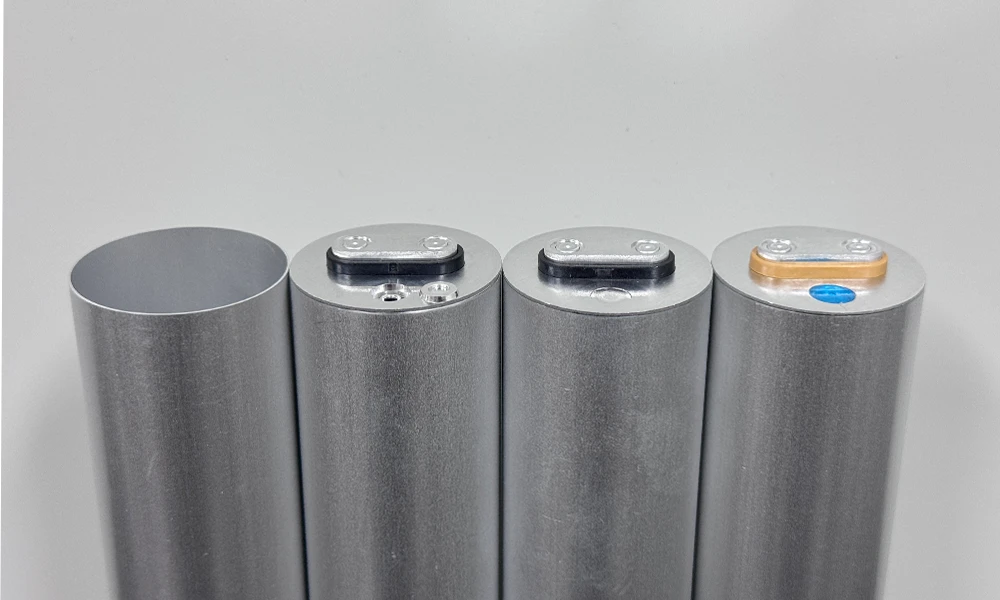

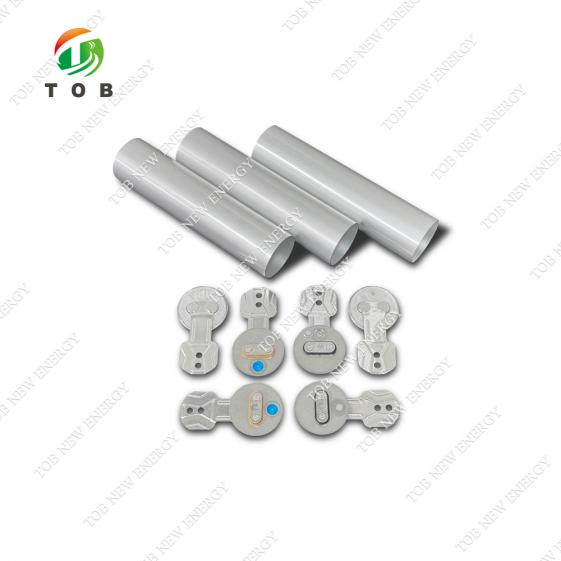

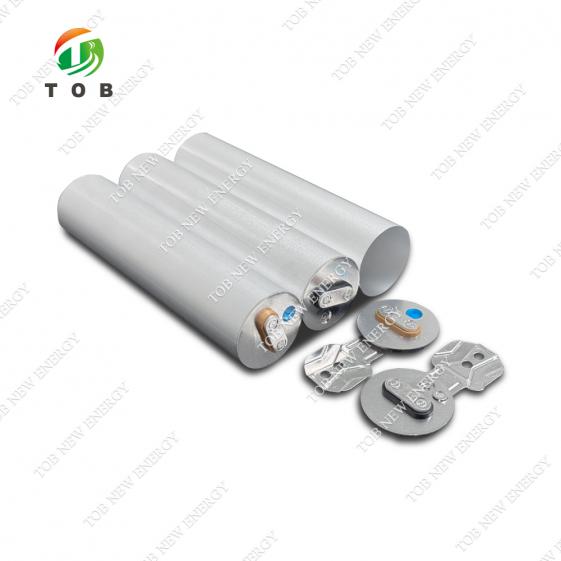

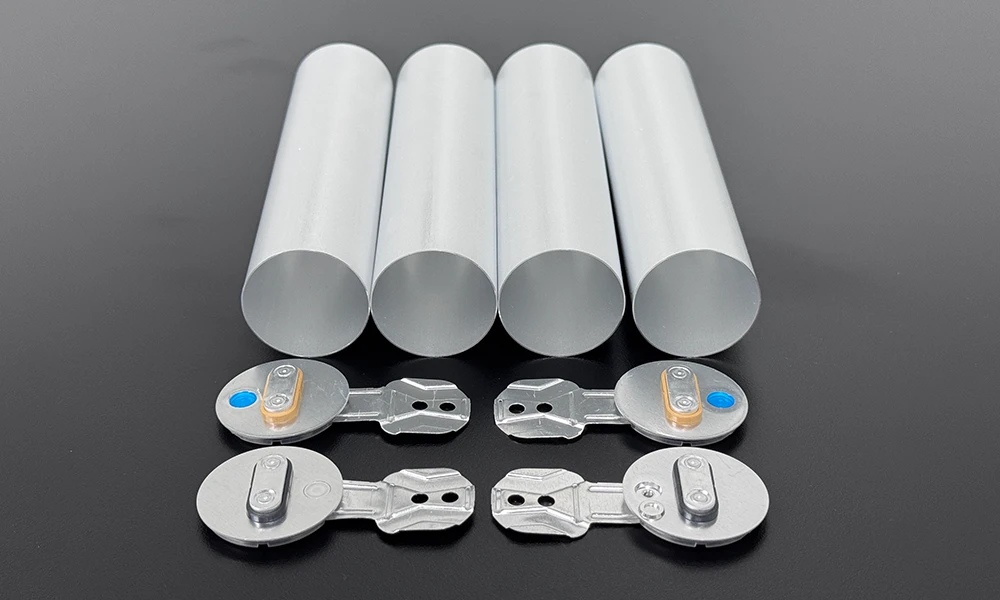

Der TOB-33135-C-01 ist ein spezieller zylindrischer Gehäusesatz für 33135-Natrium-Ionen-Batterien. Er verfügt über ein vollständig aus Aluminium bestehendes tabless-Design und besteht aus vier Präzisionskomponenten. Die tabless-Struktur in Kombination mit der Laserschweißmontage reduziert den Innenwiderstand und verbessert die Wärmeableitung, wodurch die Anforderungen der automatisierten Großserienproduktion erfüllt werden.

Komponenten

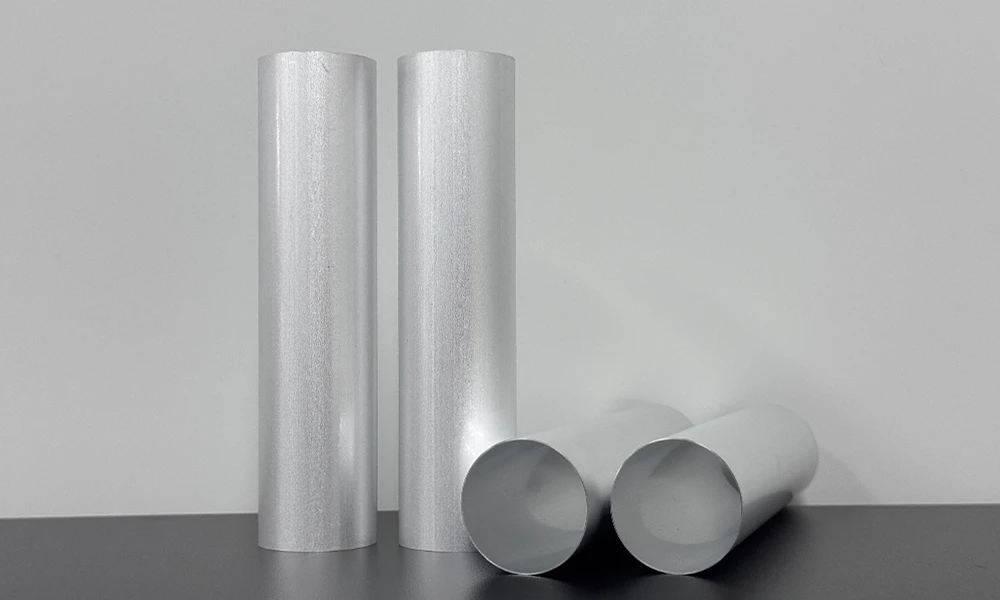

1. Zylindrische hohle Aluminiumdose

Material:Aluminiumlegierung

Ein einteilig geformtes Bauteil mit glatter Innenwand und präzisen Abmessungen, kompatibel mit abgeflachten tabless-Jelly-Rolls.

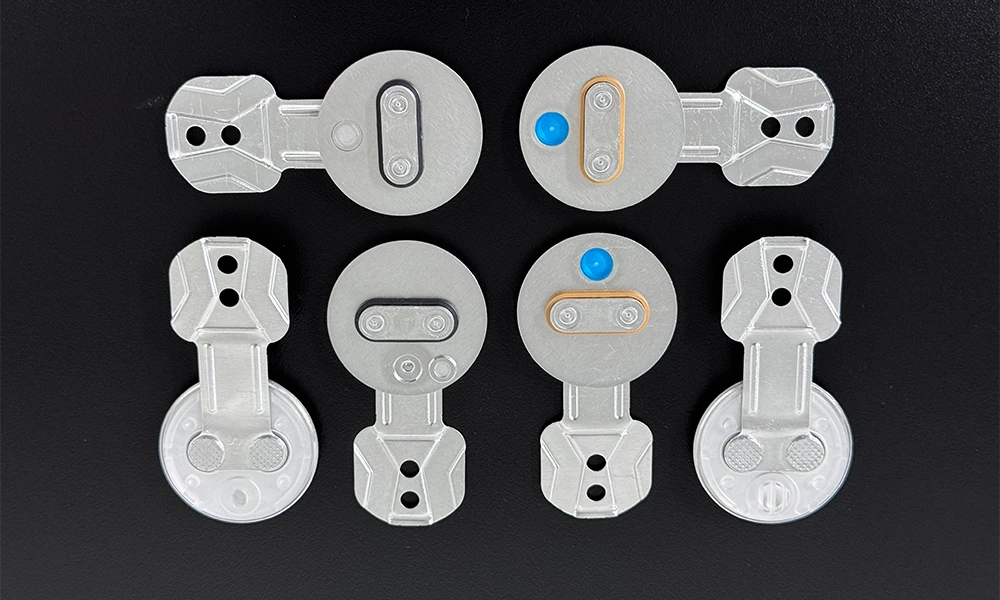

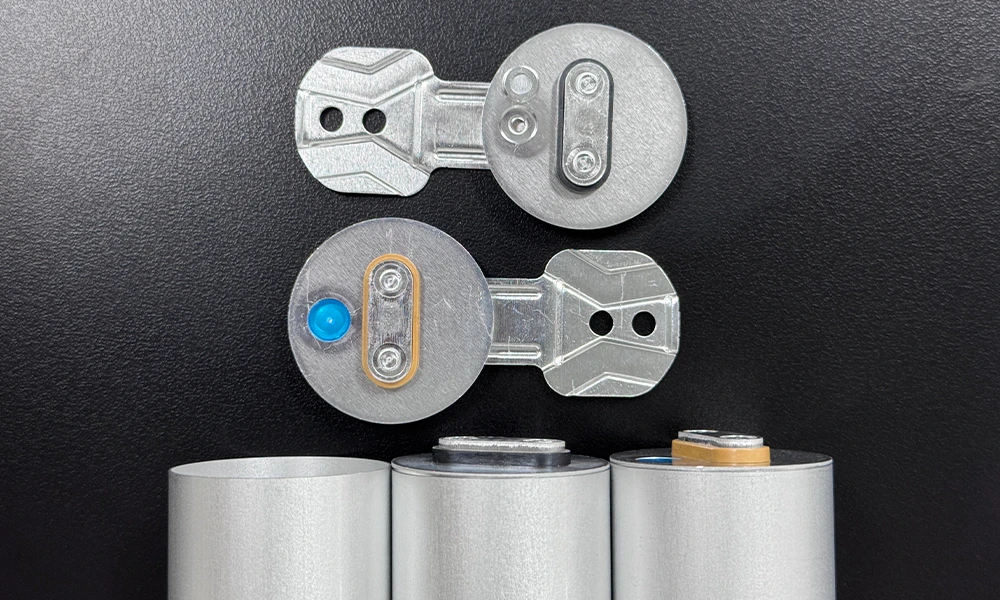

2. Positive Deckplatte (mit integriertem Anschlussstreifen)

Material:Aluminium

Montage:Nach dem Abflachen der positiven Elektrode wird der Anschlussstreifen mit der positiven Folie lasergeschweißt.

Die Deckplatte enthält die Elektrolyt-Einfüllöffnung.

3. Negative Deckplatte (mit integriertem Anschlussstreifen)

Material:Aluminium

Montage:Nach dem Abflachen der negativen Elektrode wird der Anschlussstreifen mit der negativen Folie lasergeschweißt.

4. Versiegelungsnagel für die Einfüllöffnung

Material:Aluminium

Zweck:Nach dem Einfüllen des Elektrolyts wird der Nagel in die Öffnung eingesetzt und durch Laserschweißen versiegelt, um eine langfristige Hermetizität sicherzustellen.

Merkmale

• Leichte Konstruktion aus Vollaluminium – Reduziert das Gesamtgewicht der Zelle und verbessert die Energiedichte.
• Tabless-Design – Bietet einen niedrigen Innenwiderstand und ein überlegenes Wärmemanagement für Hochstrom-Lade- und Entladevorgänge.
• Integrierte Anschlussstreifen – Vereinfacht die Montage und ermöglicht vollständig automatisiertes Laserschweißen.
• Zuverlässige Abdichtung – Die positive Einfüllöffnung mit lasergeschweißter Aluminiumabdichtung gewährleistet eine robuste langfristige Zuverlässigkeit.
• Hohe Konsistenz – Präzisionsgefertigte Komponenten gewährleisten enge Toleranzen und eine hohe Verpackungsausbeute.

Anwendungen

Geeignet für die Massenproduktion von 33135 zylindrischen Natrium-Ionen-Zellen, die in Elektrowerkzeugen, langsam fahrenden Elektrofahrzeugen, stationären Energiespeichersystemen, Telekommunikations-Backup-Stromversorgungen und verwandten Bereichen eingesetzt werden.

Spezifikationen
