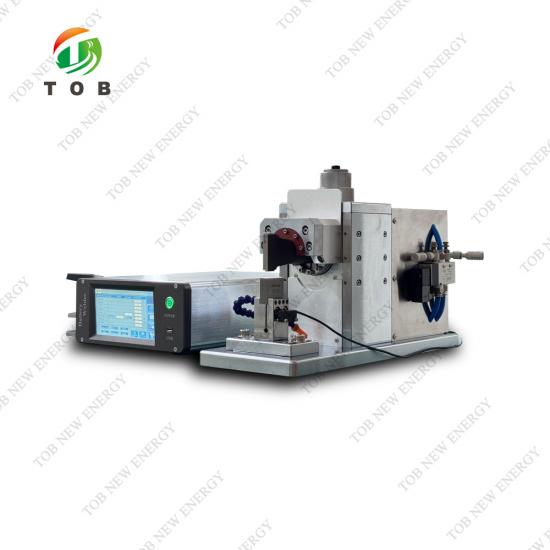

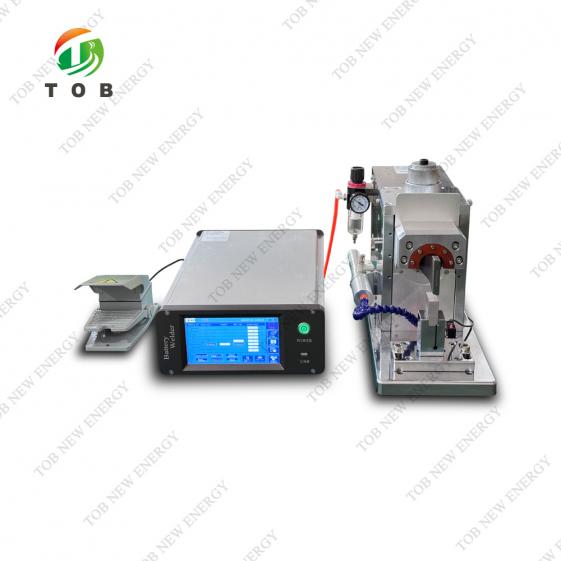

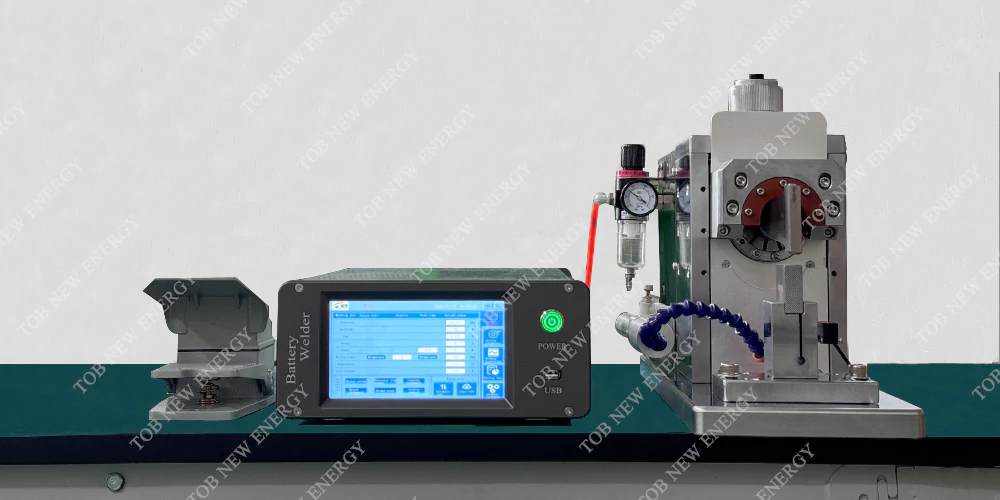

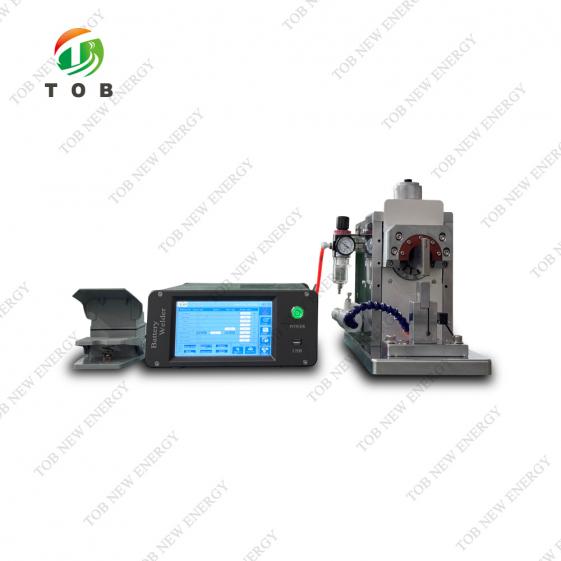

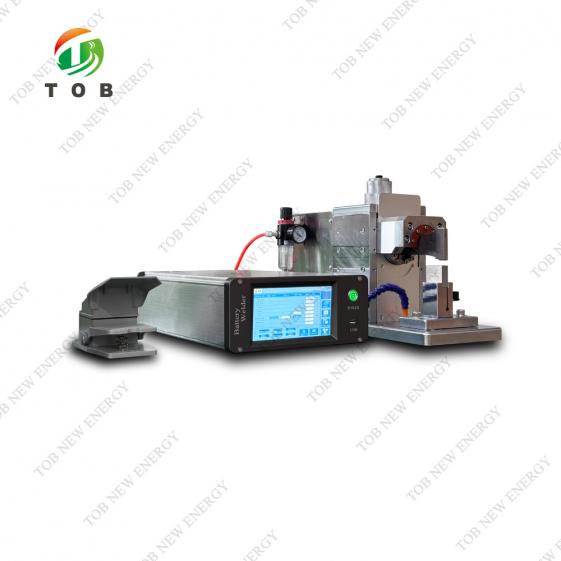

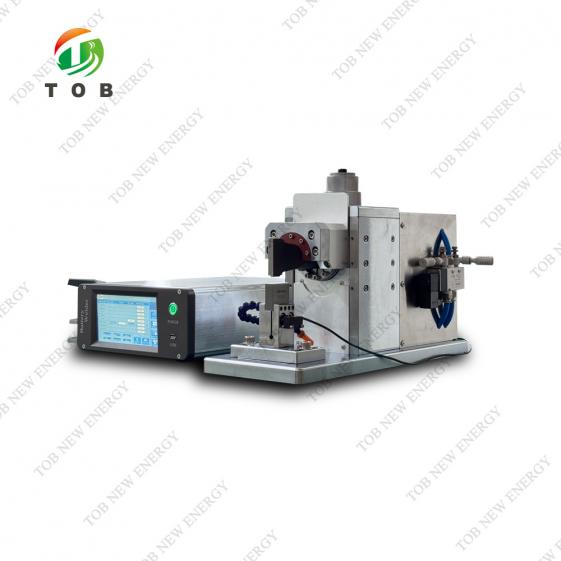

6000 W Ultraschall-Punktschweißgerät für prismatische Zellen

Artikel

Name

1. Substratmaterial

Kupferblech mit Kupferblech verschweißen

Die Kupferblechdicke beträgt 0,5–1 mm

Einlagige Schweißnaht mit einer Lage

1,2+1,2 mm Schweißen

0,5+0,5mm Schweißen

2. Schweißmodus

2.1 Schweißbereich

(6-8) mm *(6-8) mm

2.2Schweißzeit

Innerhalb von 0,2 S/mal

2.3Druck

0～1MPa, einstellbar

2.4 Zeit

0～60S, einstellbar

2.5 Lebensdauer des Schweißkopfes

Kathode ≥500000 Mal

Anode ≥160000 Mal

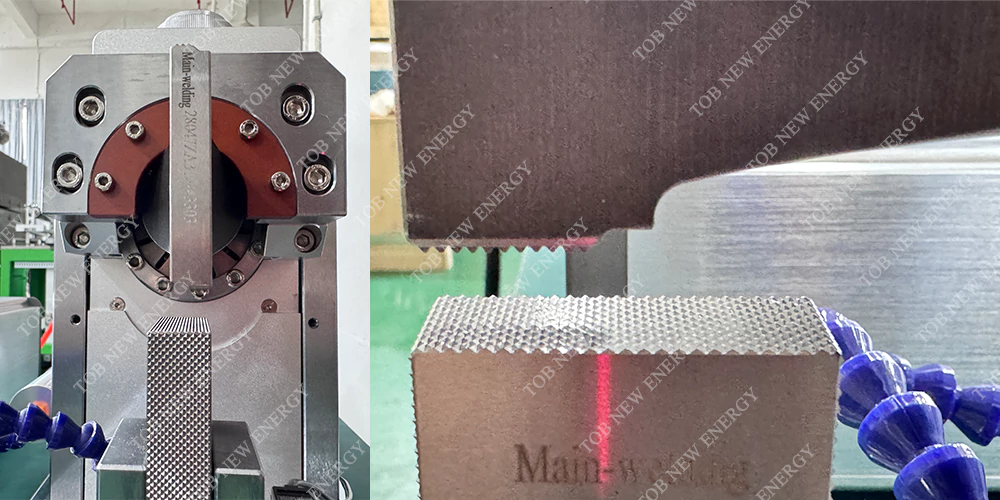

3. Schweißkopf Standard

3.1 Schweißkopfmaterial

Importierter Schnellarbeitsstahl

3.2 Lötstellen hoch

≥0,2 mm

3.3 Schweißflächenmenge in einem Schweißkopf

2 Stück oder 4 Stück

3.4 Amplitudeneinstellbereich

3~10um

4. Wandler

4.1 Der Frequenzunterschied zwischen den Wandlern

≤400 Hz

4.2 Der Impedanzunterschied zwischen den Wandlern

≤4Ω

4.3 Kapazitätsunterschied zwischen den Wandlern

≤400PF

4.4 Isolationswiderstand des Wandlers zur Außenhülle

≥30 MΩ

4.5 Tolerierbare Leistung

Ausgangsleistung ≥800W

5. Ultraschallgenerator

5.1 Frequenzregelungsmodus

Automatische Frequenzverfolgung

5.2 Konstante Amplitudenfunktion

Schaltnetzteil Konstantspannung Konstantstrom

5.3 Amplitude stufenlos einstellbar

Stufenlos einstellbar

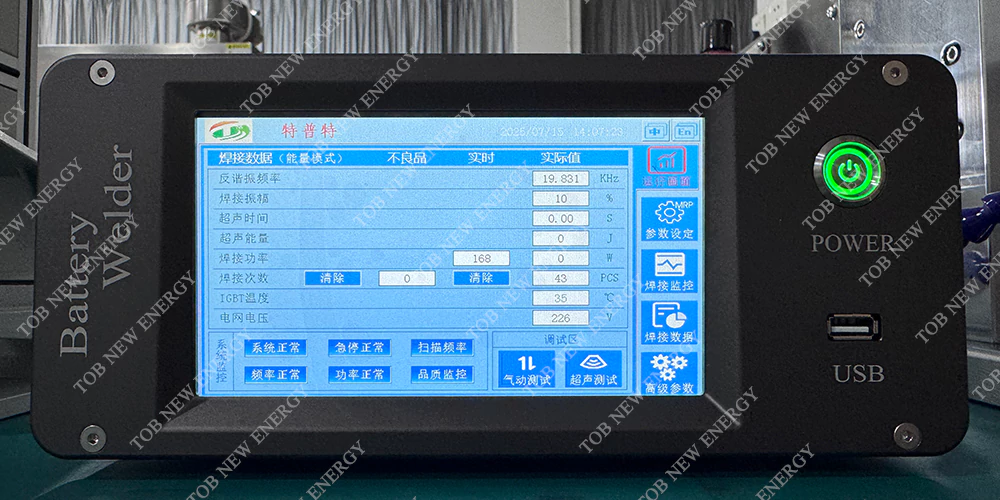

5.4 Schaltungstechnik

Intelligente digitale Schaltung, fortschrittliches zentrales CPU-Verarbeitungssystem mit Energiemodus, Leistungsmodus, Zeitmodus, automatischer Frequenzverfolgung und Alarmfunktionen für obere und untere Grenzwerte zur Qualitätskontrolle.

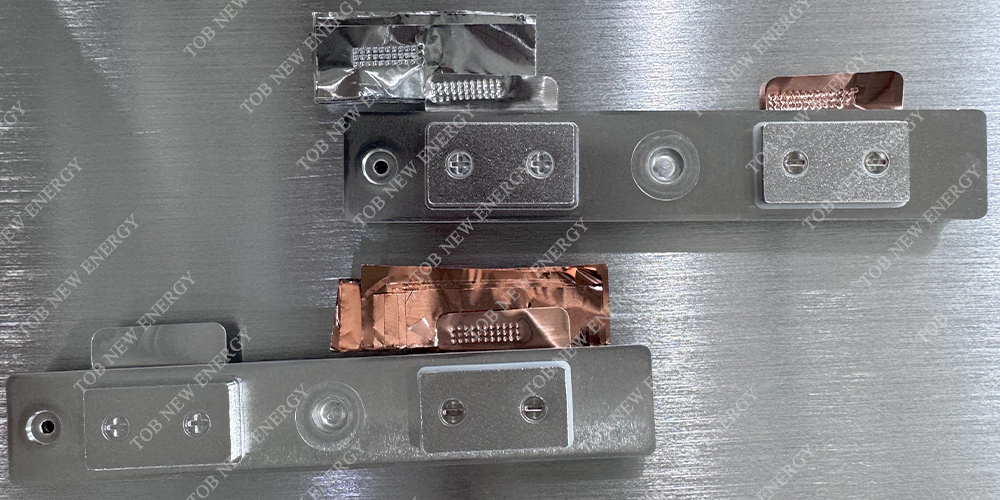

6. Schweißergebnis

6.1Aussehen

Kein virtuelles Schweißen, kein Durchschweißen, kein Auslaufen, festes Schweißen, volle und klare Lötstellen, Beschädigung hat die Folie eingerissen, 80 % Rest auf der Lasche.

6.2 Schweißzugfestigkeit

≥25N

6.3 Produktdurchlaufquote

≥99,8 % (unter der Voraussetzung, dass das Material qualifiziert ist)

7. Lebensdauer der Ausrüstung

8~10 Jahre
