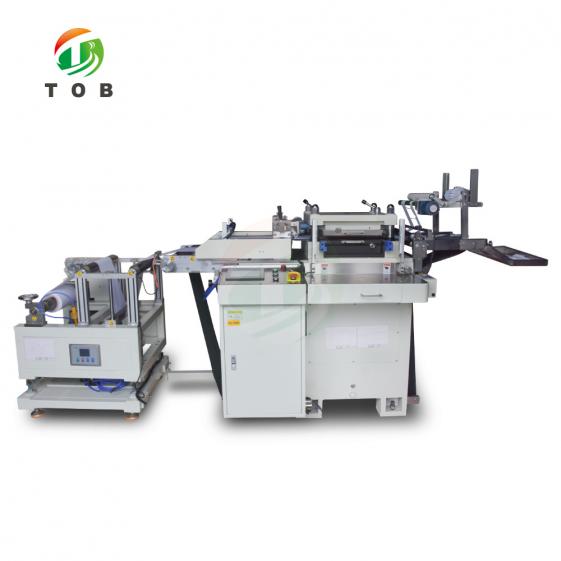

Automatische Stanzmaschine für Beutelzellen

Diese automatische Stanzmaschine TOB-MQJ-350 eignet sich zum automatischen Stanzen von Lithiumbatterieelektroden.
  • Marke:

    TOB
  • Art.-Nr.:

    TOB-DMQ-350
  • Bestellung (moq):

    1set
  • Zahlung:

    L/C,T/T
  • Produktherkunft:

    China
  • Hafen:

    XIAMEN
Produktdetail

Automatische Stanzmaschine zum Schneiden von Beutelzellenelektroden



SPEZIFIKATIONEN (Stanzform kann angepasst werden)


Diese automatische Stanzmaschine TOB-MQJ-350 eignet sich zum automatischen Stanzen von Lithiumbatterieelektroden.


Arbeitsablauf:

Das Elektrodenspulenmaterial wird zum Abwickeln durch den Frequenzumwandlungsmotor gesteuert und durch das Hochlandgerstenpapier-Umlaufförderband, das vom Servomotor angetrieben wird, durch die schwimmende Spannrolle und den präzisen Abweichungskorrekturmechanismus zur Stanzmaschine geschickt. Nach dem Stanzen sammelt der Kantensammelmechanismus das Kantenmaterial und die Elektrode fließt automatisch in die Materialschale.


Artikel

Parameter

Größe der eingehenden Materialien

≤ 300 mm Breite, ≤ 400 Durchmesser

Dicke des eingehenden Materials

20 ~ 180 um

Produktqualifizierungsrate

≥98%

Geschwindigkeit

30~40 mal/min

Gerätefehlerrate

≤5% (nur durch dieses Gerät verursachte Fehler)

Genauigkeit

Stanzgröße ≤ 0,1 mm, Grat ≤ 0,015 mm

Stromversorgung

AC220±10%

Leistung

≤4,5 KW

Pressluft

≥0,6 MPa

Gewicht

2T

Abmessungen

3200*1250*1500mm, LxBxH


Prozessleistung

1. Abwickeln nimmt Motor mit variabler Frequenz und Positionserkennungspotentiometer intelligentes Abwickeln mit variabler Geschwindigkeit an;

2. Der schwimmende Rollenmechanismus wird verwendet, um die richtige Spannung der Elektroden aufrechtzuerhalten;

3. Präzisions-Servokorrekturmechanismus mit Korrektursensor, um eine hochpräzise Regelkorrektur zu erreichen;

4. Die Zuführwalze ist eine gummibeschichtete Nitrilkautschukwalze, die von einem Servomotor und einem Drehzahlminderer angetrieben wird, und die Zuführung ist genau.

5. Einsitzige Hochgeschwindigkeits-Stanzmaschinenbasis zur Steigerung der Produktionskapazität;

6. SPS-Programmsteuerung, der Touchscreen kann die Schrittgenauigkeit und die konstanten Parameter des Stanzens einstellen;

7. Der einzigartige Kantensammelmechanismus vom Zugriementyp, das Kantensammeln ist glatt und glatt und das Material ist kontinuierlich.


WARENPRÄSENTATION


Stanzmaschine

Automatische Stanzmaschine

Automatische Stanzmaschine

Automatische Stanzmaschine

Weitere Schneidemaschine zum Schneiden von Batterieelektroden und Separatoren
