Automatische Punktschweißmaschine mit Drehkopf für Akkus

Automatische Punktschweißmaschine mit Drehkopf für Akkus | 0,1–0,3 mm Nickelschweißen

Produktübersicht

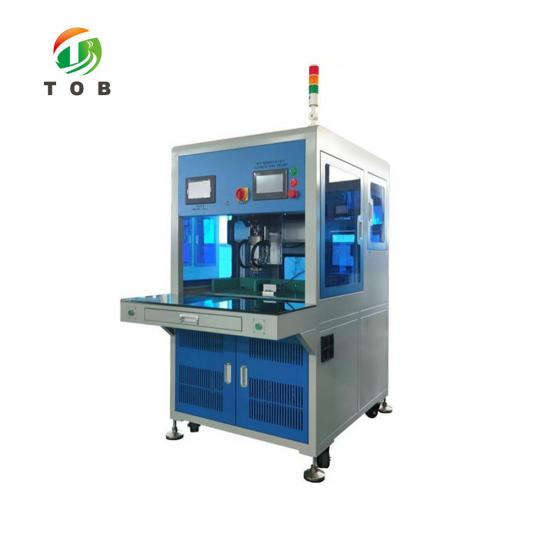

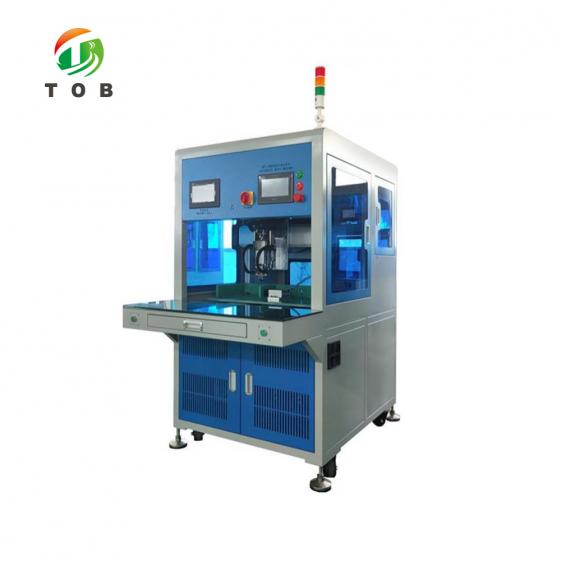

Die einseitige automatische Punktschweißmaschine TOB-960XZ ist ein hocheffizientes System zur Montage von Akkupacks, das speziell für das Schweißen zylindrischer Zellen entwickelt wurde. Die Maschine vereint automatisches Schweißen, mehrachsige Servobewegungssteuerung und einen drehbaren Schweißkopf und ermöglicht so das präzise und gleichmäßige Verschweißen von Nickelkontakten in verschiedenen Akkukonfigurationen.

Dieses System wurde speziell für die Verarbeitung von Reinnickelstreifen mit einer Dicke von 0,1 mm bis 0,3 mm entwickelt und gewährleistet eine hohe Schweißqualität sowie stabile elektrische Eigenschaften. Dank seines programmierbaren Steuerungssystems und der hohen Schweißgeschwindigkeit eignet sich die Maschine sowohl für die Kleinserienfertigung als auch für die Herstellung von Batteriepacks in großem Maßstab.

Kernvorteile

Automatisches Schweißsystem

● Die Maschine arbeitet mit einem vollautomatisierten Schweißprozess, wodurch die Produktionseffizienz deutlich gesteigert und gleichzeitig die Abhängigkeit vom Bediener reduziert wird. Schweißparameter lassen sich präzise steuern und für eine reproduzierbare Produktion speichern.

Konstruktion eines Rotationsschweißkopfes

● Der integrierte Drehschweißkopf ermöglicht eine Winkeleinstellung innerhalb von ±45° und somit flexible Schweißpositionen für komplexe Batteriepackstrukturen. Dies verbessert die Zugänglichkeit bei mehrreihigen Konfigurationen.

Schweißbarkeit von reinem Nickel (0,1–0,3 mm)

Das System ist für die Batterieherstellung optimiert und unterstützt Folgendes:
● 0,1–0,2 mm Reinknickelstreifen direkt verschweißen
● 0,21–0,3 mm Nickelstreifen (Nut oder Vorsprung erforderlich)
● Kupfer-Nickel-Legierungsschweißen mit strukturierter Schlitzkonstruktion
● Dies gewährleistet Kompatibilität mit einer breiten Palette von Akkupack-Designs.

Technische Spezifikationen ons

Hauptkomponentenliste

Anwendungsszenarien

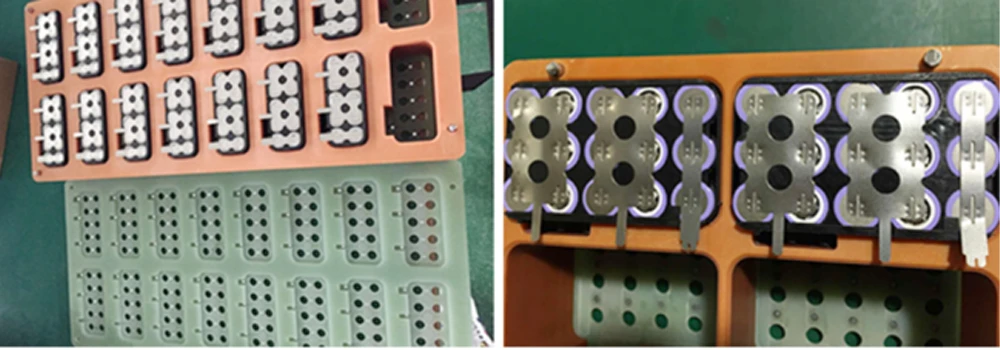

Die Ausrüstung eignet sich zum Schweißen zylindrischer Lithium-Batteriepacks, einschließlich:

● Akkus für Elektrowerkzeuge
● Akkus für E-Scooter
● Energiespeicherbatteriesysteme
● Batteriemodule für Elektrofahrzeuge
● Akkus für Balance-Scooter

Kompatibel mit verschiedenen zylindrischen Zellformaten: 14500 / 18500 / 18650 / 18730 / 21700 / 26650 / 32700

Schweißsystem und Steuerungsfunktionen

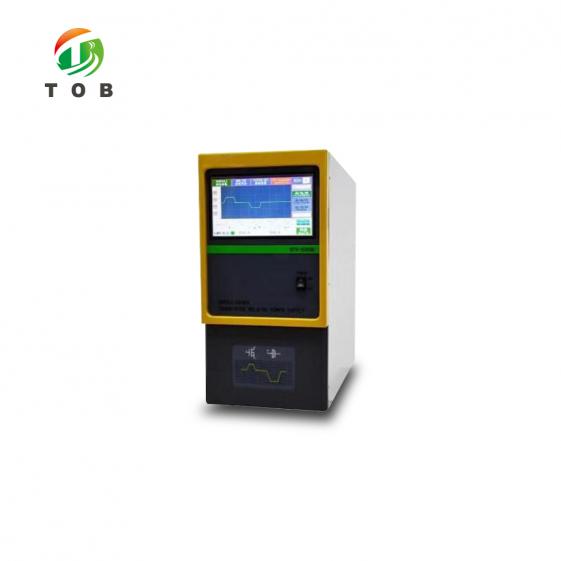

● Hochgeschwindigkeits-Transistor-Schweißstromversorgung (Schweißzeit 2–10 ms)
● Geringe Wärmeaufnahme zum Schutz der Batterie
● Schweißüberwachung in Echtzeit (Strommangel- oder Funkenerkennung)
● Automatischer Alarm und Maschinenstopp bei fehlerhaften Schweißvorgängen
● Unabhängige Stromeinstellung für Plus- und Minuspol
● Schweißabschlusssignal zur Optimierung der Zykluszeit
● Flexible Programmiermethoden
● Matrix-Eingabemethode
● Array-Eingabemethode
● USB-Datenimport (CAD-basierter Schweißpfadimport/-export zwischen Maschinen)

Mensch-Maschine-Schnittstelle

Das System ist mit einem 7-Zoll-Farb-Touchscreen ausgestattet, der sowohl chinesische als auch englische Benutzeroberflächen unterstützt. Es ermöglicht:

● Einstellung der Schweißparameter
● Programmspeicher (0–199 Gruppen)
● Schneller Modellwechsel
● Fehlerdiagnose und Alarmanzeige

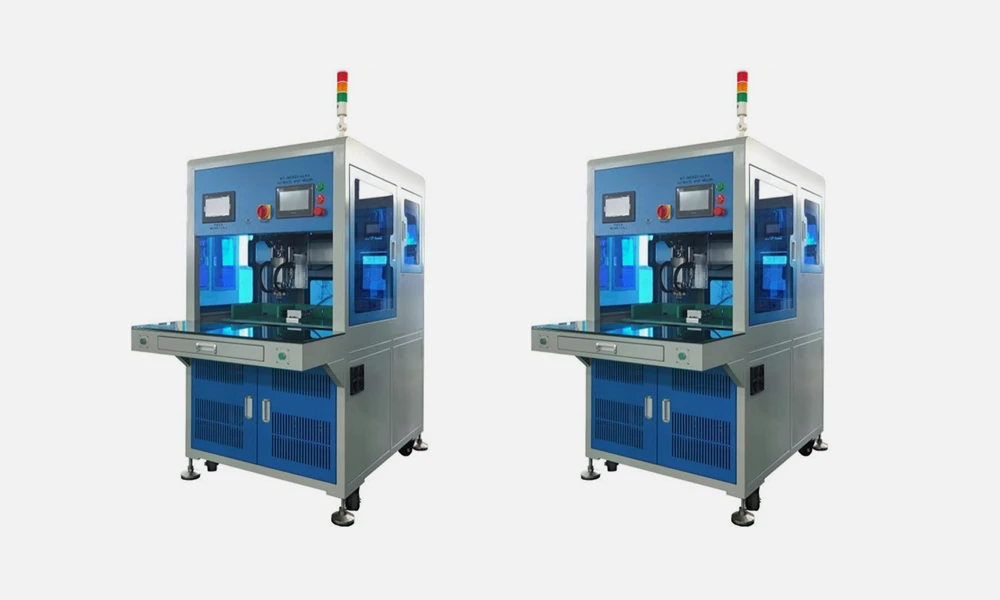

PRODUKTAUSSTELLUNG
