Prüfgerät für die Abzieh- und Haftfestigkeit von Batterieelektroden

SPEZIFIKATIONEN

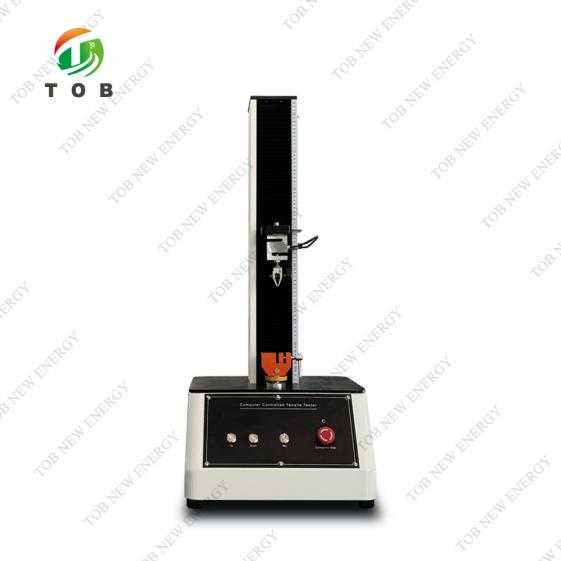

Messen Sie die kritische Haftfestigkeit (Abziehkraft) von Elektrodenbeschichtungen an Stromkollektoren präzise mit unserem speziellen Abzieh- und Haftfestigkeitstester TOB-GM-B01.

Dieses Gerät ist unverzichtbar für die Forschung und Entwicklung sowie die Qualitätskontrolle von Lithium-Ionen-Batterien und bewertet die mechanische Bindungsintegrität zwischen der aktiven Materialschicht (Kathoden- oder Anodenbeschichtung) und ihrem Metallfoliensubstrat (Al oder Cu). Eine zuverlässige Messung der Abzugsfestigkeit wirkt sich direkt auf die Leistung und Lebensdauer der Batterie aus, indem sie sicherstellt, dass die Elektroden den Fertigungsbelastungen (Kalandrieren, Schneiden, Handhabung) standhalten und Delamination während des Ladevorgangs verhindert wird. Optimieren Sie Ihre Elektrodenformulierung, Beschichtungsprozesse und Bindemittelauswahl anhand quantifizierbarer Haftungsdaten, um die Haltbarkeit, Sicherheit und Energiedichte der Batterie zu verbessern.

Produkteinführung:

• Der Schälfestigkeitsprüfer wird computergesteuert und professionell für die Prüfung der Zugfestigkeit/Reißdehnung/Durchstoßfestigkeit usw. von Batteriemembranen eingesetzt. Das Prüfprinzip besteht darin, die Probe auf einer festen Vorrichtung zu installieren, sie mit einer bestimmten Geschwindigkeit zu strecken oder zu durchstechen und die Zugfestigkeit und Durchstoßfestigkeit des Injektionsprodukts anhand des gemessenen Kraftwerts zu bewerten.
• Die Maschine verfügt über einen hochpräzisen Kraftsensor, eine Mikrocomputer-Mess- und Steuerungstechnologie, einen Präzisions-Kugelumlaufspindelantrieb, einen effizienten und leisen Motorantrieb, mit einfachem Test, genauem Kraftwert, konstanter Geschwindigkeit, schönem Erscheinungsbild, reibungslosem und leisem Betrieb und vielen weiteren Vorteilen.

Referenzstandard

• GB/T 36363-2018 Polyolefin-Separator für Lithium-Ionen-Batterien

Messbare Elemente:

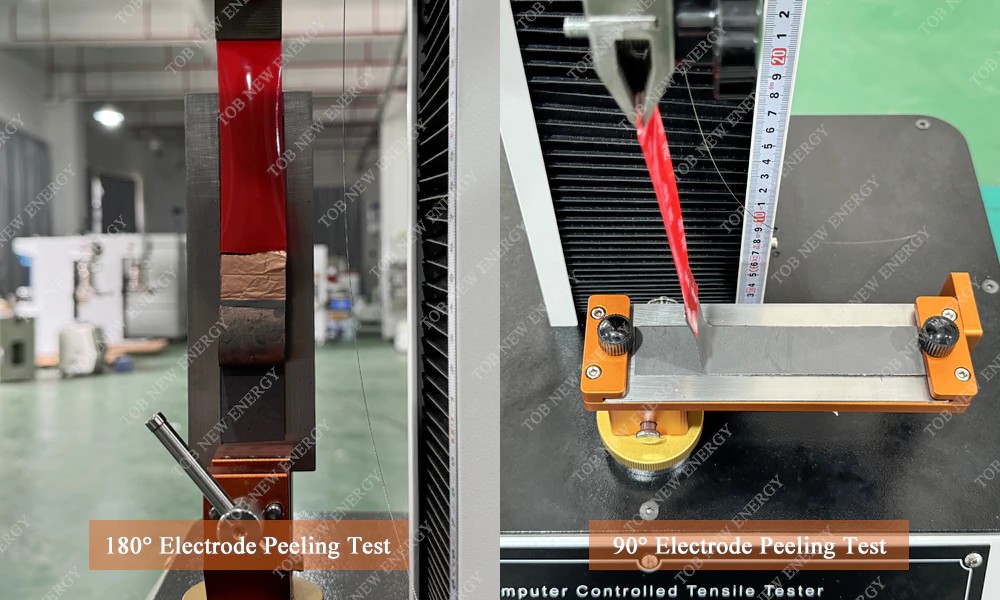

• Prüfung der Abziehfestigkeit und Haftfestigkeit von Batterieelektroden
• Zugfestigkeit/Reißdehnung des Batterieseparators.
• Durchstoßkraft/Durchstoßfestigkeit.

Hauptparameter:

• Kapazität: 200 N (optional 10, 20, 50, 100, 200, 500 N)
• Auflösung: 0,001N (1/500.000)
• Präzision: ≤±0,5 % (0,5 Grad) Testhub: 400 mm
• Befestigungsbreite: 25 mm
• Anzeige: Chinesisch und Englisch, Computerbildschirmanzeige
• Testgeschwindigkeit: 0,01 ~ 500,00 mm/min kann beliebig eingestellt werden
• Weganzeige: 0,001 mm
• Geschwindigkeitsgenauigkeit: ±1 % Leistungsrate: 200 W
• Abmessungen: 400 × 450 × 990 mm Gewicht: 35 kg
• Stromquelle: AC220V, 50HZ, 1A

Standardkonfiguration:

• Hauptmaschine: 1

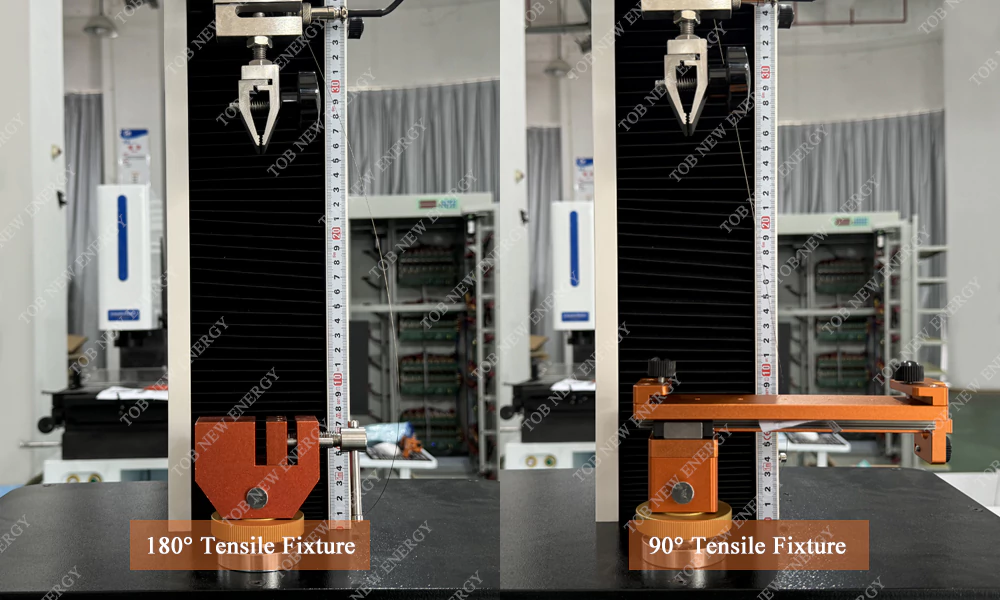

• Prüfvorrichtung: 1 Satz Punktionsvorrichtung, 1 Satz Dehnungsvorrichtung.
• 15 mm/25 mm Probenahmeplatte: 1 Kalibrierung
• Gewicht: 1 Stück

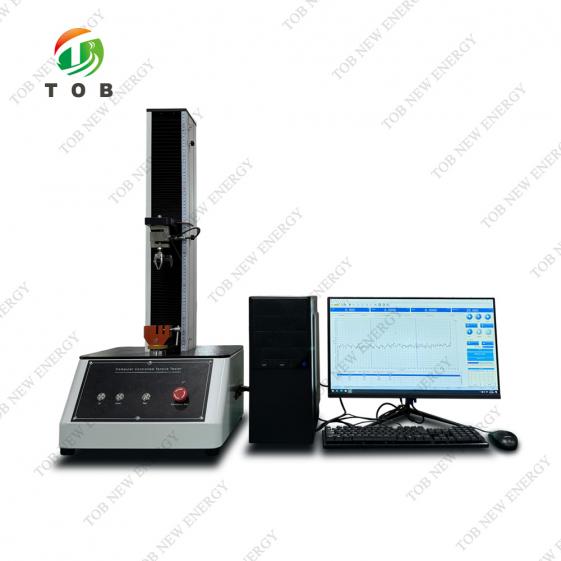

• Desktop-Computer: 1 Satz
• Stromversorgungsleitung: 1 (220 V 10 A)
• Gebrauchsanweisung: 1 Exemplar
• Testsoftware: 1
• Datenleitung: 1 Stück

Produkteigenschaften:

• Durch die Verwendung der Windows-Arbeitsplattform erfolgt die Parametereinstellung vollständig in Form einer Dialogfeldverarbeitung, die Bedienung ist einfach.
• Computer-LCD-Anzeige, Echtzeit-Kraftwert, Spitzenwert, Geschwindigkeit, Testzeiten, visuelle Kraftkurvenanzeige mit mehreren Grafiken. Benutzerfreundliches Design, einfach zu bedienen.
• Vollständiger Computermodusbetrieb.
• Gerätespeicher: Unbegrenzte Testergebnisse, Sie können jede beliebige Gruppe oder Gruppen löschen.
• Ausdruck: Schließen Sie den Computer an den normalen A4-Papierdruckerausgang an.
• Krafteinheit: N, kN, kgf, gf, lbf optional. Wegeinheit: mm, cm, in optional
• Festigkeitseinheit: Pa, kPa, Mpa, kgf/cm2, lbf/in2 optional.
• Schutzmaßnahmen: Überhubschutz, Überkraftwertschutz, Überzeitschutz, Grenzschutz und andere Schutzmethoden.
• Hohe Empfindlichkeit, sofortige Brucherkennung und automatische Abschaltung
• Alle visuellen Anzeigen sind auf Chinesisch oder Englisch und für den Gebrauch im In- und Ausland geeignet!
• Test, Anstiegs-, Abfall- und Rücklaufgeschwindigkeit, beliebige Eingabeeinstellung, genaue Steuerung.
• Automatische schnelle Rückkehr nach Abschluss des Tests, wodurch lange Wartezeiten vermieden und die Testeffizienz beschleunigt wird.
• Testergebnisse: Der Test wird automatisch aufgezeichnet und gespeichert, ohne manuelle Speicherung.
• Um eine Vielzahl von Teststandards zu erfüllen, können mehrere Testelemente und mehrere Einheiten ausgewählt werden.
• Hohe Genauigkeit: Durch die Verwendung eines hochpräzisen S-Typ-Sensors kann die maximale Genauigkeit 0,25 % erreichen.
• Eingebauter spezieller Kalibrierungsmodus, der für Messkalibrierungsinstitute von Drittanbietern praktisch ist, um das Instrument zu kalibrieren.

Produkthardwarevorteile:

• Taiwan TBI-Kugelumlaufspindelantrieb mit hoher Präzision, effizient, langlebig, hohe Geradlinigkeit. Hochleistungsmotor, geräuscharm, vibrationsarm, lange Lebensdauer.
• Hochwertiger S-Typ-Sensor aus legiertem Stahl, hohe Präzision, starke Abwehr von äußeren Kräften, Überlastungsschutz.
• Der äußere Kasten der Maschine besteht aus einer A3-Stahlplatte + einer Aluminiumprofilabdeckung, elektrostatischem Sprühpulver und einer Kunststoffbeschichtung, schön und großzügig.

Anforderungen an die Computerkonfiguration:

• WINDOWS XP, WINDOWS 7 32-Bit oder 64-Bit.
• Festplatte ≧240G, Speicher ≧4G
• Mit RS232-Schnittstelle

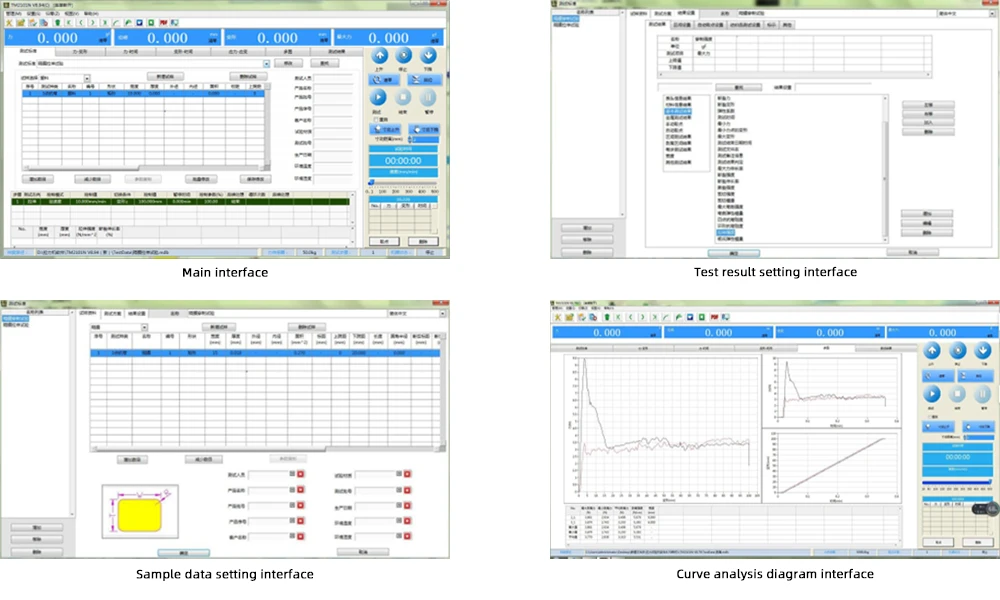

Beschreibung der Testsoftware: Englisch und Chinesisch können ersetzt werden

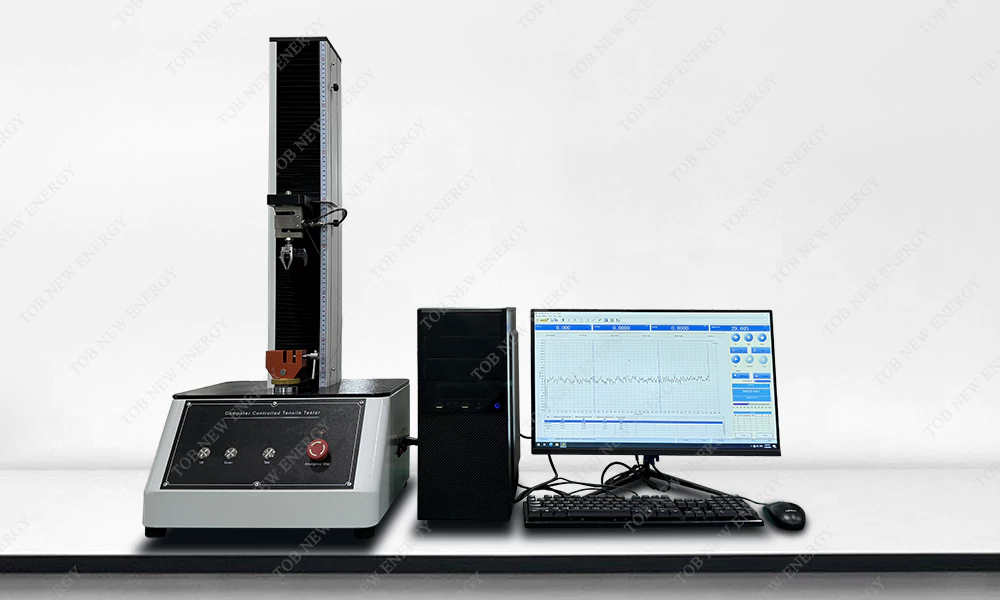

PRODUKTANZEIGE
