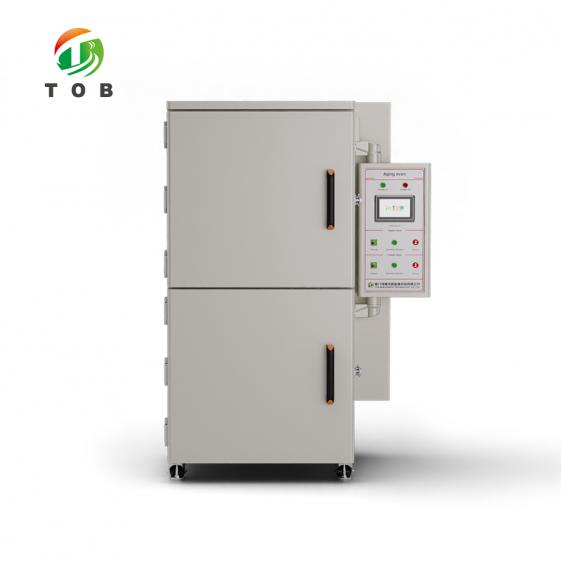

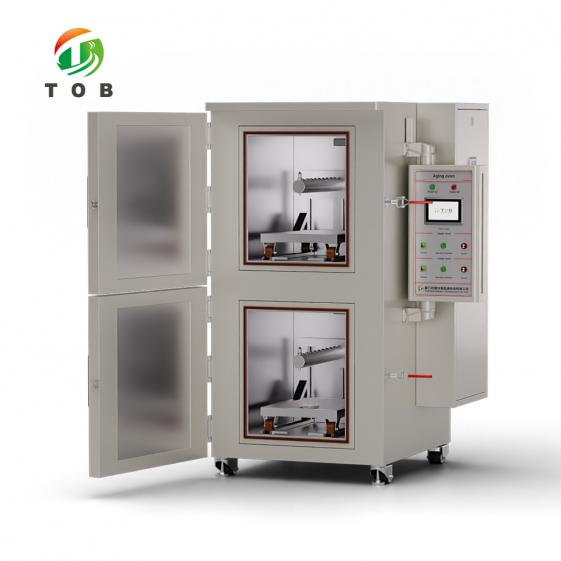

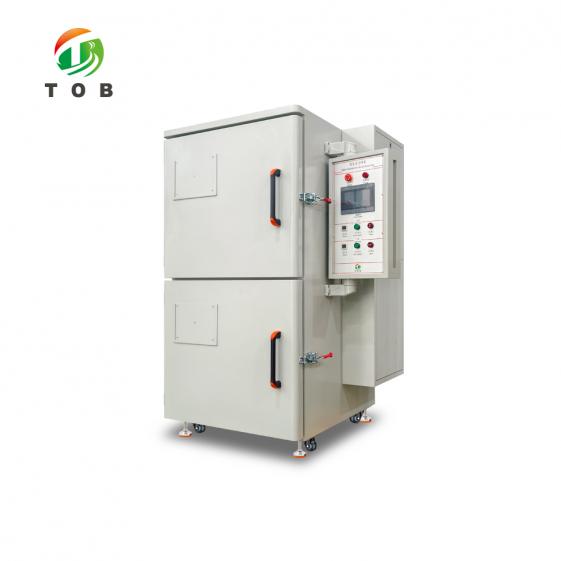

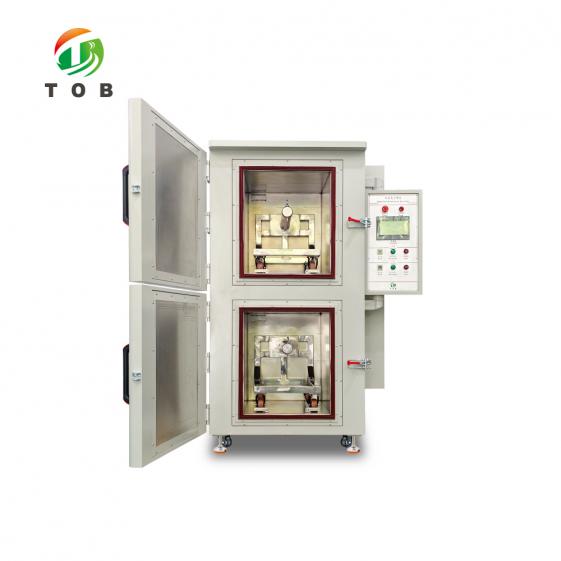

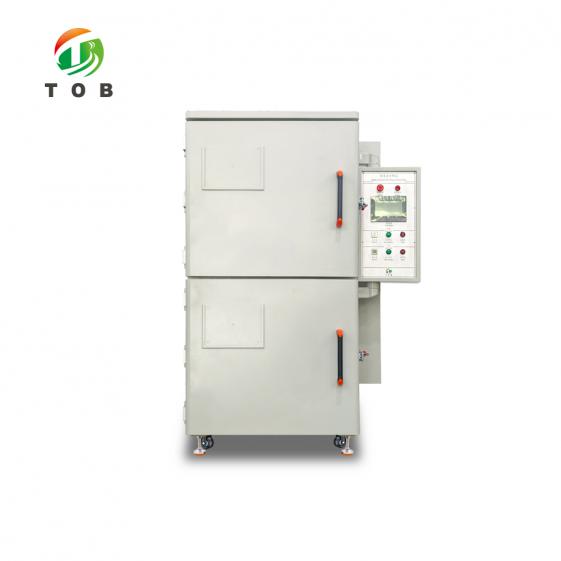

Batterie-Elektroden-Rollen-Vakuum-Trockenofen

Batterie-Elektroden-Rollen-Vakuum-Trockenofen

SPEZIFIKATIONEN

Funktionsprinzip
Jede Maschine kann in kontinuierlichen Zyklen arbeiten.

Grundlegender Prozess:

Öffnen Sie die Tür, legen Sie die Zelle oder Elektrodenrolle in den Ofen und stellen Sie dann die Heizzeit, Vakuumzeit und Stickstoffzeit ein. Das System führt automatisch das Aufheizen und den zeitgesteuerten Gasaustausch gemäß den eingestellten Zeitparametern durch, um den Backvorgang abzuschließen.

Konfiguration

1. Maschinenkörper: 201#3.0 aus Edelstahl, Bewehrung ist verarbeitetes Eisenquadratmaterial

2. Zahnstange: Hergestellt aus 1,5 mm, 2,0 mm hochwertiger Kälte gewalzte Platte. Bestehend aus zwei Isolierschichten. Baumwollschichten sind aus Aluminium Silikat, Aluminiumfolienbaumwolle und Schalldämmbaumwolle, drei Arten Schichten.

3. Heißluftsystem: Jede Schicht besteht aus Ventilatoren, Heizkästen, Luftkanäle, Luftrohre usw., wodurch eine bessere Konsistenz erreicht werden kann der Temperatur

4. Steuerungssystem: SPS, Touchscreen, Druck Sensor, Hochvakuum-Ablenkventil, Halbleiterrelais, Temperaturregler, Magnetventilgruppe und andere Komponenten

5. Hardware: einschließlich Türen, Rückabdeckungen, Staubsauger Rohre und andere Stanzteile und andere Komponenten

Funktionen
1. Türöffnungsmethode: Einzeltür; flexible Doppelglastür mit drei Schichten Druckerkennung und Überdruckschutz.
2. Interner Liner-Dichtungsring: geformter und gegossener O-Ring aus Silikonkautschuk mit hoher Temperaturbeständigkeit und Korrosionsbeständigkeit
3. Umgebende Heißluftzirkulation von außen, doppelschichtige Wärmedämmung, Wärmeschutz, die Außentemperatur ist nicht höher als die Raumtemperatur +20 °C.
4. Heizstruktur: Verwendung von externer Umluft vom Typ O, wobei Luft von der linken Seite austritt und von der rechten Seite angesaugt wird, um eine Temperaturkonstanz zu erreichen.
5. Pneumatische Hochvakuum-Klappenventile, isolierte zwei Schichten mit zwei separaten Steuerungen.
6. Touchscreen-Display, automatische Zirkulation, automatische Steuerung, Abschluss des letzten Schritts, zurück zum Vakuumhaltedruck. Digitalanzeige Sicherheitstemperatur.
7. Es ist mit einem Multi-Bit-Übertemperaturschutz-Temperaturkontrollgerät ausgestattet, das ein Durchgehen der Temperatur und andere Sicherheitsprobleme bei der Temperaturkontrolle wirksam verhindern und die Genauigkeit des Übertemperaturschutzes verbessern kann.
8. Der Steuerbildschirm verfügt über einen Touchscreen für eine zentrale Bedienung, was eine bequeme Bedienung und eine zuverlässige Steuerung ermöglicht. Der Programmcontroller übernimmt die SPS-Steuerung, die stabil und zuverlässig ist.
9. Die beiden Ebenen des Ofens werden getrennt gesteuert und die Gesamtbackzeit, Zykluszeit, Vakuumzeit und Trocknungszeit können separat eingestellt werden. Nachdem Sie die Parameter eingestellt haben, drücken Sie die Automatiktaste, um das automatische Backprogramm aufzurufen. Wenn die Zeit den eingestellten Wert erreicht, schaltet sich die Maschine automatisch ab. Wenn die Temperatur den sicheren Temperaturwert überschreitet, wird automatisch ein Alarm ausgelöst und die rote Kontrollleuchte leuchtet auf. Außerdem wird die Heizung automatisch gestoppt und die Alarmmeldung wird auf dem Display angezeigt.
10. Füllen Sie die Kammer mit trockenem Gas, von -0,1 MPa bis -0,02 MPa, jeder eingestellte Wert kann das Befüllen automatisch stoppen.
11. Im Normalbetrieb können die Fehlermeldungen und die Fehlerursachen auf dem Bildschirm beschrieben werden.
12. Die Vakuumröhren sind korrosionsbeständig.
13. Programmieren Sie Sperren, um zu verhindern, dass Luft zwischen den Schichten kaskadiert.

Elektrische Konfiguration

Installationszustand
Der Abstand zwischen der Vorderseite des Ofens und der Wand darf nicht weniger als 1500 mm betragen, und die linke und rechte Seite des Ofens dürfen nicht weniger als 500 mm betragen. Der Benutzer muss einen unabhängigen Stromverteilungsschalter bereitstellen und ist für den Anschluss der Stromversorgung außerhalb des Geräts verantwortlich.

Bedingungen für den Installationsbereich (vom Benutzer bereitgestellt):

1. Stromversorgung: Dreiphasen-Wechselstrom 380 ± 38 V, Frequenz: 50 ± 1 Hzï¼
2. Vakuum: Druck -0,1 MPA, Vakuumrohr DN15;
3. Stickstoff: Druck 0,1–0,2 MPA, Stickstoffrohr ï¿ 12 Luftrohr;
4. Druckluft: 0,6~0,7 MPA, ï¿ 8 Luftrohr;

Energieverbrauch
1. Maximal â¤18 kW/Stunde
2. Einheitlich â¤3 kW/Stunde

Umweltanforderung
1. Temperatur -5~35 °C, Luftfeuchtigkeit 40 %
2. Es befinden sich keine brennbaren oder explosiven Gase, Flüssigkeiten oder Feststoffe in der Nähe
3. Es ist verboten, brennbare Materialien, brennbare Gase und explosive Materialien in der Box zu backen.

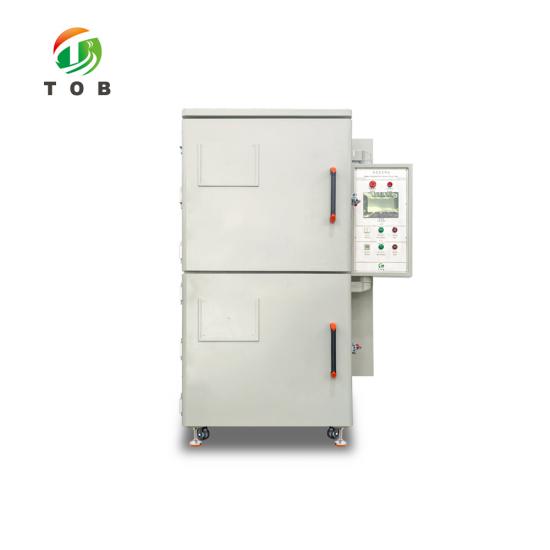

Produktanzeige
