Marke:
TOB NEW ENERGYArt.-Nr.:
TOB-PTL-MMB02-200Bestellung (moq):
1Zahlung:
L/C,T/TProduktherkunft:
ChinaHafen:

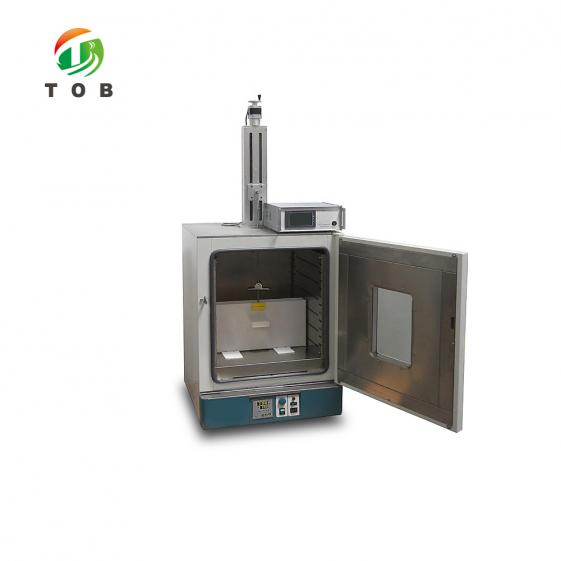

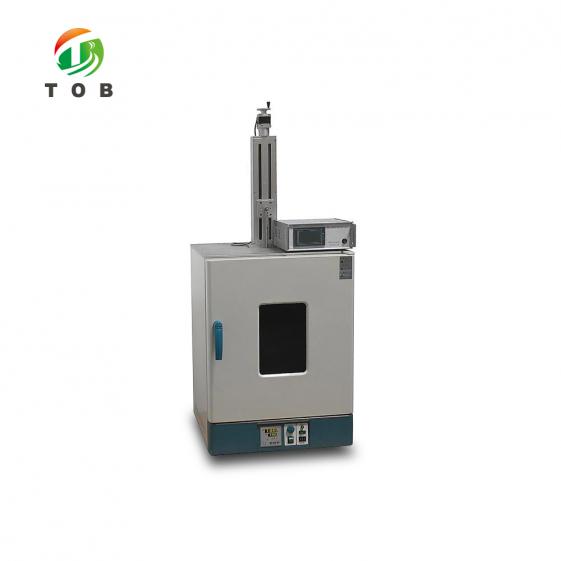

XIAMENVertikaler Tauchbeschichter mit konstanter Temperatur
Produktübersicht
Der TOB-PTL-MMB02-200 Vertikaler Tauchbeschichter mit konstanter Temperatur Es handelt sich um ein Präzisionslaborsystem, das speziell für das Wachstum dünner Schichten in der flüssigen Phase unter kontrollierten Temperaturbedingungen entwickelt wurde. Es findet breite Anwendung in der Materialforschung zur Herstellung gleichmäßiger Beschichtungen mittels des vertikalen Tauchbeschichtungsverfahrens (Eintauch- und Entnahmeverfahren).
Das System nutzt ein SPS-gesteuertes Programm mit einem hochpräzisen Schrittmotor und Gewindespindelantrieb, was eine gleichmäßige Bewegung, präzise Positionierung und eine stabile Beschichtung gewährleistet. Im Betrieb wird die Probe für eine definierte Zeit in die Vorläuferlösung eingetaucht und anschließend mit kontrollierter Geschwindigkeit herausgezogen. Die Wärmebehandlung erfolgt in einer integrierten Konstanttemperaturkammer, wodurch ein gleichmäßiger Dünnfilm auf der Substratoberfläche entsteht.
Dank seiner kompakten Bauweise, der benutzerfreundlichen Oberfläche und der zuverlässigen Leistung eignet sich das Gerät hervorragend für Universitäten, Forschungsinstitute und Industrielabore.
Funktionsprinzip
Dieses System nutzt das vertikale Tauchbeschichtungsverfahren, eine weit verbreitete Technik in der Dünnschichtherstellung:
● Das Substrat wird vertikal in ein flüssigphasiges Materialsystem eingetaucht.
● Eine kontrollierte Verweilzeit ermöglicht eine ausreichende Wechselwirkung zwischen Substrat und Lösung.
● Die Probe wird anschließend mit konstanter Geschwindigkeit abgezogen, wodurch ein Flüssigkeitsfilm entsteht.
● Der Film wird anschließend unter kontrollierten Temperaturbedingungen getrocknet und stabilisiert.
Die endgültige Filmdicke und -gleichmäßigkeit werden von der Abzugsgeschwindigkeit, den Lösungseigenschaften und den Temperaturbedingungen beeinflusst, die alle in diesem System präzise gesteuert werden können.
Technische Spezifikationen
|
Produktname |
Vertikaler Tauchbeschichter mit konstanter Temperatur |
|
Modell |
TOB-PTL-MMB02-200 |
|
Installationsbedingungen |
1. Stromversorgung: Einphasig Wechselstrom 220/110 V, 50/60 Hz, ausgestattet mit einer GB 10A-Steckdose und einer GB 16A-Steckdose. Eine ordnungsgemäße Erdung ist erforderlich. Ein 16A-Leistungsschalter muss an der Vorderseite installiert werden. 2. Umgebungsbedingungen: Betriebstemperatur 25 °C ± 15 °C, relative Luftfeuchtigkeit 55 % ± 10 % rF. |
|
Hauptparameter |
1. Nennleistung der Hubhaupteinheit: 50 W 2. Betriebsspannung der Hebehaupteinheit: DC24V 3,75A (Standard: AC100~240V Netzteil) 3. Typ: Programmierbar – Konstanttemperaturtyp (mit Thermostatkammer) 4. Hochpräzisions-Schrittmotor: Antriebsmotor 5. Geschwindigkeits-Einstellbereich: 1~200 mm/min (Einstellschritt: 1 mm) 6. Eintauchzeit: 1~999 s (Einstellschritt: 1 s) 7. Verweilzeit beim Backen: 1~999 s (Einstellschritt: 1 s) 8. Hubweg: 1~270 mm (Einstellschritt: 1 mm) 9. Anzahl der Hebezyklen: 1–20 Zyklen 10. Maximale Abmessungen des Probensubstrats: (L) 400 mm × (B) 230 mm × (T) 1–10 mm 11. Effektive Eintauchtiefe: ≤200 mm 12. Maximale Hebelast: ≤ 5,5 kg 13. Anzeige und Bedienung: 4,3-Zoll-Farb-Touchscreen 14. Produktspezifikationen: Abmessungen: (B) 636 mm × (T) 680 mm × (H) 1520 mm - Bruttogewicht: ≈75 kg (einschließlich Thermostatkammer) |
|

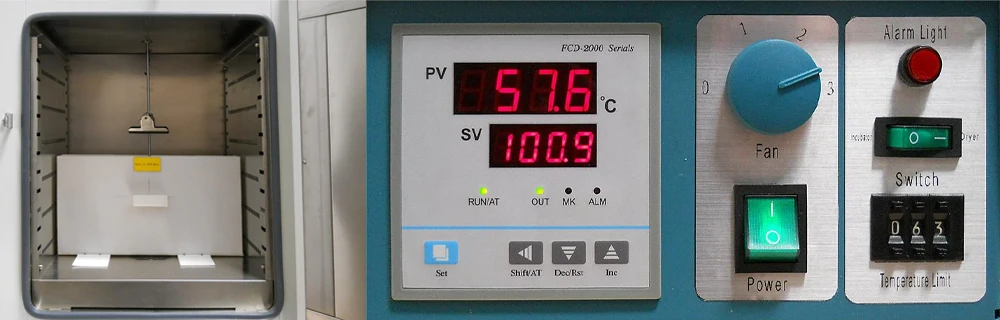

Parameter der Thermostatkammer 1. Betriebsspannung: Einphasiger Wechselstrom 220 V, 50/60 Hz 2. Nennleistung / Nennstrom: 2,5 kW / 11,3 A 3. Zirkulationsmodus: Natürliche Konvektion 4. Betriebstemperaturbereich: Umgebungstemperatur (RT) ~ +200℃ 5. Genauigkeit der Temperaturregelung: ±1,5℃ 6. Zeitmodus: Konstanttemperatur-Zeitsteuerung / Betriebszeitsteuerung (Zeitsteuerungsfunktion kann auf Ein/Aus eingestellt werden) 7. Timerbereich: 0~9999 Minuten/Stunden 8. Temperaturregelung / Einstellmodus: Zweizeilige digitale PID-Anzeige / Vier-Tasten-Einstellung 9. Temperaturanzeigemodus: - Anzeige der gemessenen Temperatur (PV): Obere 4-stellige Digitalanzeige - Solltemperaturanzeige (SV): Untere 4-stellige Digitalanzeige 10. Thermoelement: PT100 11. Abmessungen der Innenkammer: (B) 500 mm × (T) 450 mm × (H) 550 mm 12. Innenraumvolumen: 125 l |
|
|
Anmerkungen: 1. Die Spezifikation des standardmäßigen **Netzteils**, das mit dem Gerät geliefert wird: Eingang: Wechselstrom 100–240 V, 50/60 Hz Ausgang: 24 V Gleichstrom, 3,75 A Die tatsächliche Stromversorgung des Geräts richtet sich nach dem Etikett auf der Rückseite des Produkts. 2. Für thermostatische Kammern, die mit einphasigem Wechselstrom 110 V, 50/60 Hz betrieben werden, ist eine individuelle Anpassung möglich. |
Hauptmerkmale
● Integrierte Konstanttemperaturkammer, die kontrolliertes Trocknen und Filmbildung ermöglicht
● SPS-Programmsteuerung + hochpräziser Schrittmotor, der eine stabile und genaue Bewegung gewährleistet
● Einstellbare Abzugsgeschwindigkeit (1–200 mm/min) für präzise Filmdickenkontrolle
● Programmierbare Eintauch- und Trocknungszyklen
● Kompakte Bauweise, geeignet für beengte Laborräume

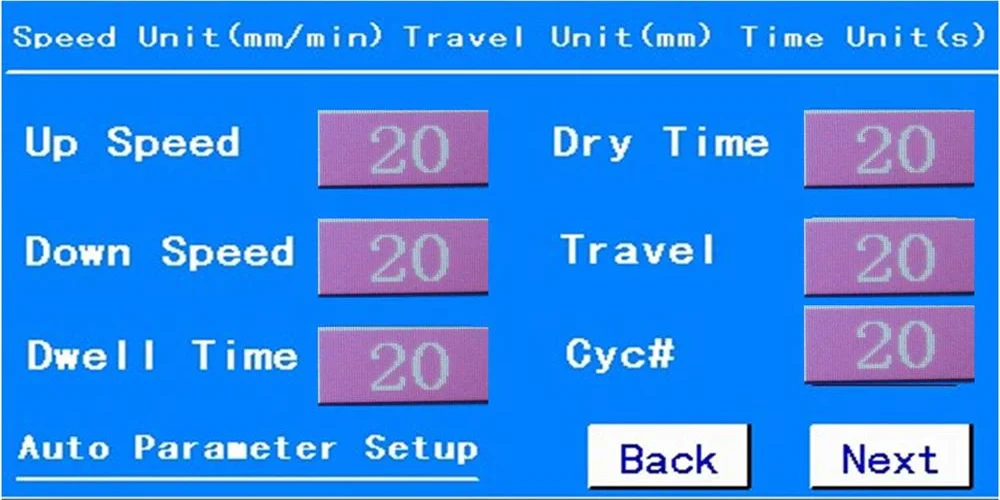

● 4,3-Zoll-Farb-Touchscreen-Oberfläche, einfach und intuitiv zu bedienen
● Hohe Wiederholgenauigkeit, ideal für Forschung und Prozessoptimierung
Anwendungsszenarien
Dieses Gerät eignet sich für eine breite Palette von Dünnschichtherstellungsverfahren:
● Sol-Gel-Dünnschichtabscheidung
● Forschung zu funktionalen Beschichtungsmaterialien
● Halbleiter- und optische Filmstudien
● Batteriematerialbeschichtungen
● Herstellung von Nanomaterialfilmen
Es ist besonders wertvoll für:
● Experimente zum kontrollierten Wachstum dünner Schichten
● Parameteroptimierungsstudien
● Materialentwicklung im Labormaßstab

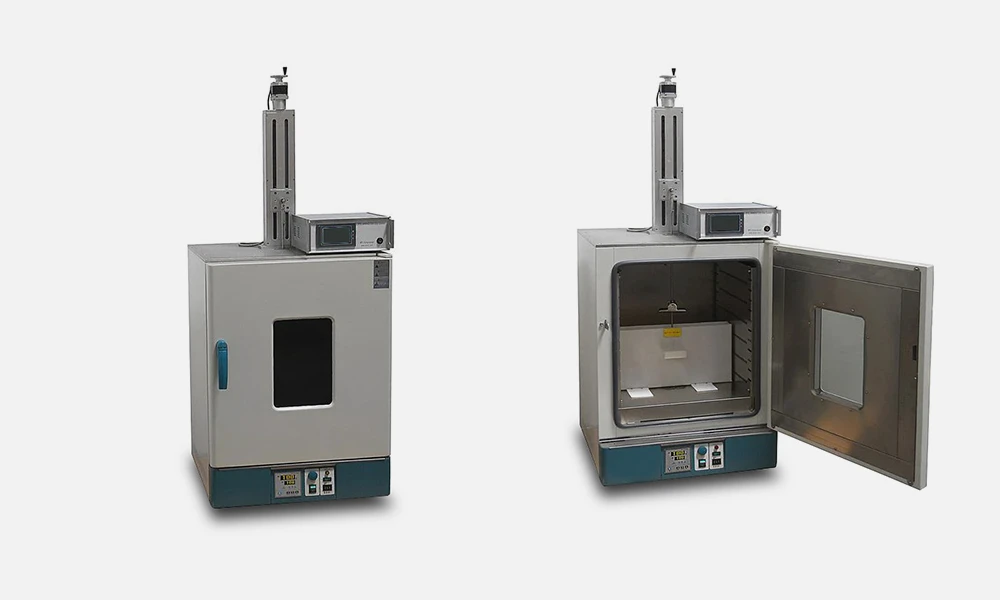

Produktpräsentation
