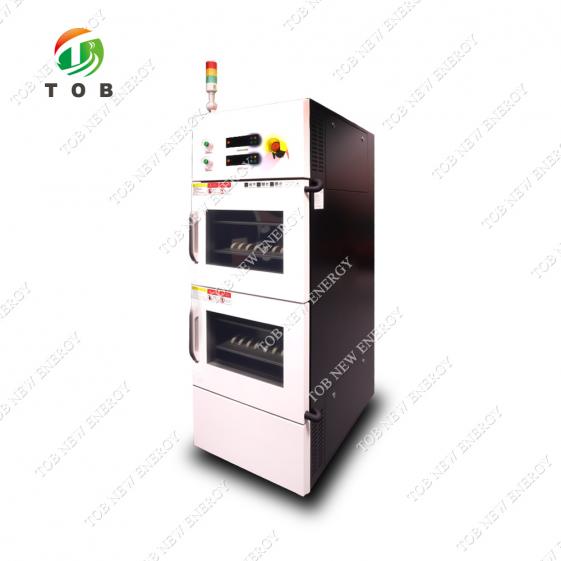

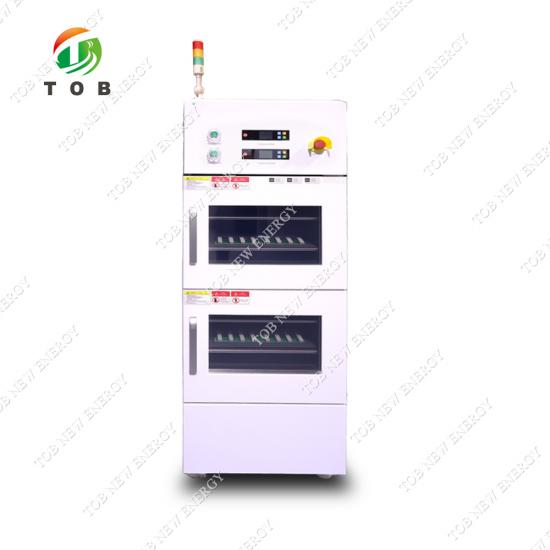

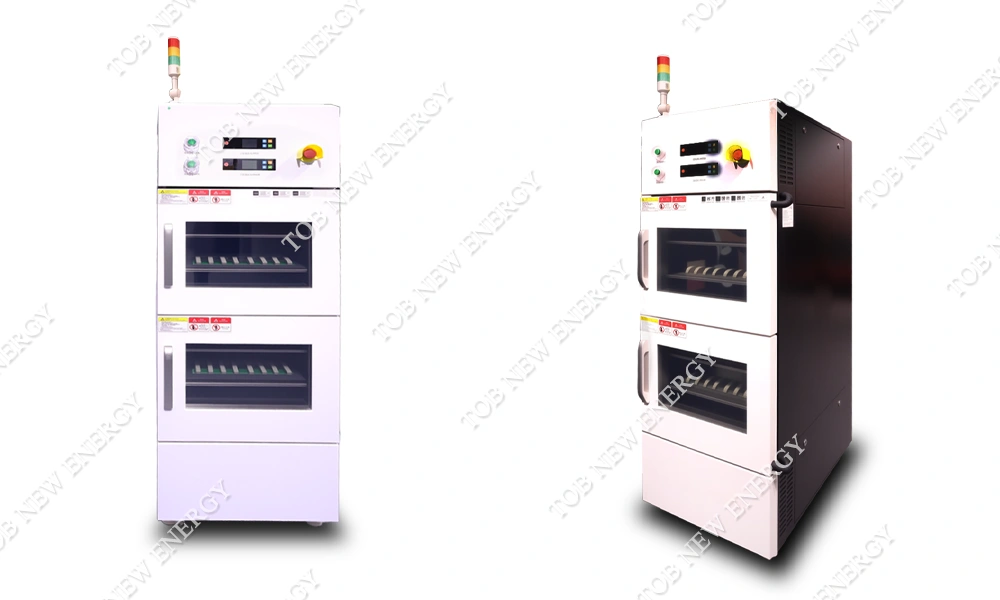

Konstanter Temperaturtester mit Knopfzellen und zwei Temperaturzonen, 5 V, 100 mA

Konstanter Temperaturtester mit Knopfzellen und zwei Temperaturzonen, 5 V, 100 mA

Produktmodell

TOB-200L2-5V100mA-160CH

Produktanwendung

Anwendungsszenarien

Dauertemperaturtest von Snap-On-Zellen

Unternehmen aus den Bereichen Elektronik, Elektrogeräte, Instrumente, Materialien, Halbleiter und andere Produkte führen Dauertemperaturtests an nicht brennbaren und nicht explosiven Gegenständen durch.

Umweltschutz, Landwirtschaft und Tierhaltung, Wasserforschungseinrichtungen und Produktion für Wasseranalyse, Bakterien, Schimmel, mikrobielle Kultur, Konservierung, Pflanzenanbau, Zuchttest Konstanttemperaturtest

Beispielbeschränkungen

Dieses Prüfgerät ist verboten:

Prüfung oder Lagerung von Proben brennbarer, explosiver und flüchtiger Stoffe

Prüfung oder Lagerung von korrosiven Materialproben

Prüfung oder Lagerung von Proben aus starken elektromagnetischen Quellen

Prüfung und Lagerung radioaktiver Materialproben

Prüfung und Lagerung von Proben hochgiftiger Substanzen

Tests oder Lagerung von Proben der oben genannten Stoffe oder Gegenstände während der Prüfung oder Lagerung

Volumen, Größe und Gewicht

Nennvolumen

100 l × 2 (Volumen der einzelnen Temperaturzone 100 l)

Innenkartongröße

B500 mm × T500 mm × H400 mm (einzelne Temperaturzone)

Außenmaße

B600 mm × T950 mm × H1920 mm

Gewicht

Etwa 300 kg

Leistung

Testumgebungsbedingungen

Die Umgebungstemperatur beträgt +25 °C, die relative Luftfeuchtigkeit beträgt höchstens 85 % und es befindet sich keine Probe in der Prüfkammer (keine Last).

Testmethode

GB/T 5170.2-2017 Temperaturprüfgerät

Temperaturbereich

0~60℃

Temperaturschwankungen

≤±0,5℃ (ohne Last, temperaturstabil)

Temperaturabweichung

±2,0 °C (ohne Last, temperaturstabil)

Heizzeit

25℃→60℃ ≤30 min (ohne Last, durchschnittliche Nichtlinearität)

Abkühlzeit

25℃→0℃ ≤50 min (ohne Last, durchschnittliche Nichtlinearität)

Strukturelle Merkmale

Dämmhüllenkonstruktion

Außenwandmaterial: hochwertige kaltgewalzte Stahlplatte, Oberflächensprühbehandlung

Innenwandmaterial: Edelstahlplatte SUS304

Isoliermaterial der Box: Polyurethanschaum (Isolierstärke 50mm)

Klimaanlagenkanal

Axiallüfter, Heizung, Verdampfer

Standardkonfiguration der Prüfkammer

Beobachtungsfenster: Mehrschichtiges, hohles, elektrisches Heizfilm-Heiz-Antibeschlag-Beobachtungsfenster (an der Tür)

Anschlussloch (mit weichem Gummistopfen): φ50mm /2 (befindet sich an der Rückseite der Box)

Räder: 4 (mit Bremsen)

Zellenträger: 2 Lagen elektrisch isolierender Zellenträger, Tragkraft (gleichmäßig verteilt): 10kg/Lage

Beleuchtung: LED-Beleuchtung

Bedienfeld

Touch-Bedientaste

Klimaanlage

Heizrohr aus Edelstahl

Heizungssteuerungsmodus: kontaktlose periodische Pulsweitenmodulation, SSR (Halbleiterrelais)

Kühlsystem

Kältekompressor

Vollständig gekapselter Kolbenkompressor

Kühlbetrieb

Luftgekühlt

Drosselvorrichtung

Kapillar

Kältemittel

R134a

Schweißverfahren

Stickstoff-Schutzschweißen

Elektrisches Steuerungssystem

Regler

LED-Digitalanzeige + Touch-Key-Controller

Einstellungsmethode

Touch-Tastentyp

Steuerungsmodus

Die Zwangsumluft- und Temperaturausgleichsmethode. Das Steuerungssystem steuert die Leistung des Heizgeräts durch automatische PID-Berechnung entsprechend dem eingestellten Temperaturwert, um ein dynamisches Gleichgewicht zu erreichen

Kommunikationsmodus

Ethernet-Standardschnittstelle

Temperaturregelmodul

Unabhängige Forschung und Entwicklung (getestet auf hohe und niedrige Temperatureinwirkung, Vibration und EMV-bezogene Zuverlässigkeitsleistung)

Zelltestausrüstung und Testverbindung

Prüfgeräte

5PCS BT-4032Q-5V100mA-HWX

Steuereinheit

1 BT-4002-ZWJPLUS-HWX

Netzwerk-Switch

1

Sicherheitsschutzvorrichtung

Testbox

Leckageschutz, Kurzschlussschutz und anormaler Betrieb des Umluftventilators

Andere Konfigurationen

Stromkabel

(Ein einphasiges Kabel + Schutzleiter) (die spezifische Spezifikation wird entsprechend den Vertragsanforderungen ausgewählt)

Gesamtfehlerstrom-Schutzschalter

Einphasig + Schutzleiter

Transport (die Prüfkammer ist integral und wird als Ganzes transportiert)

Größe

Maximale Transportmaße (ohne Verpackung): „siehe 4.3 Außenmaße“

Einsatzbedingungen: Der Benutzer muss die folgenden Bedingungen gewährleisten (die Installation der Stromversorgungsleitungen für die Geräte liegt in der Verantwortung des Benutzers)

Aufstellungsort

Der Boden ist eben und die Ebenheit beträgt weniger als 5 mm/2 m

gut belüftet

Es gibt keine starken Vibrationen um das Gerät herum

Es gibt kein starkes elektromagnetisches Feld um das Gerät herum

Es gibt keine brennbaren, explosiven, ätzenden Stoffe und Staub in der Umgebung des Geräts

Um das Gerät herum sollte ausreichend Platz für die Nutzung und Wartung vorhanden sein. Die Gerätetür sollte ausreichend Platz zum normalen Öffnen und Schließen haben und es sollten sich keine anderen Gegenstände vor der Gerätetür befinden.

Umweltbedingungen

Temperatur: 5 °C bis 35 °C; Relative Luftfeuchtigkeit: weniger als oder gleich 85 %; Luftdruck: 86 kPa bis 106 kPa

Stromversorgungsbedingungen

AC (220±22) V (50±0,5) Hz einphasig + Schutzleiter

Der Erdungswiderstand des Schutzleiters beträgt weniger als 4Ω

Stromversorgung: Der Benutzer muss die entsprechende Kapazität des Luft- oder Netzschalters für das Gerät am Installationsort konfigurieren, und dieser Schalter muss für die Verwendung des Geräts unabhängig versorgt werden

Stromversorgungskapazität: 2,5 kW

Maximaler Strom: 14A

Sonstige

Das Öffnen der Tür der Prüfkammer während des Tests führt zu Temperaturschwankungen in der Kammer. Wird die Tür während des Tests wiederholt geöffnet oder längere Zeit offen gehalten oder gibt die Prüfprobe Feuchtigkeit ab, kann dies zu Frost oder Eis am Wärmetauscher des Kühlsystems führen und dessen normale Funktion beeinträchtigen.

Zellspezifikationen und Platzierungsmethode

Zellspezifikation

Knopfzelle 5V100mA160CH

Zellplatzierungsmethode

Es werden vier Schichten platziert, jede Schicht 40CH (Kanal)
