Patent CN215696773U – Dreiwalzen-Elektrodenkalander

Oct 28,2026
ERTEILT GEBRAUCHSMUSTER · CN215696773U · AKTIV
Patent CN215696773U - Dreiwalzen-Elektrodenkalandrier

Drei Presswalzen in Dreiecksanordnung, kontinuierliche Bürsten- und Filterwalzenreinigung sowie eine mit dem Kalander synchronisierte Klebestart-Aufwicklung – das strukturell stabile Elektrodenwalzpatent hinter den TOB-Walzenpressen.

Vollständige Spezifikation und Zeichnungen: CN215696773U auf Google Patents

Das Walzpressen ist ein unverzichtbarer Schritt bei der Herstellung von Lithiumbatterie-Elektrodenfolien. Aber die Spezifikation von CN215696773U bringt das Problem direkt auf den Punkt: Die damals für Elektrodenfolien verwendeten Walzenpressen sind oft strukturell instabil, und während des Walzens kann eine instabile Presse die Elektrodenfolie beschädigen und Rohmaterial verschwenden. Anstatt eine Maschine mit einfachem Walzenspalt weiter zu verstärken, ändert dieses Patent die Geometrie des Walzensets selbst.

CN215696773U, angemeldet am 2. September 2021 und erteilt am 1. Februar 2022, ordnet drei Presswalzen in einem Dreieck an – zwei untere Walzen auf dem Arbeitstisch und eine dritte Walze, die von einer anhebbaren Kalanderabdeckung darüber getragen wird. Um dieses Dreieck herum fügt es eine Walzenoberflächenreinigung, eine synchronisierte Aufwicklung und eine angepasste Höhenbegrenzung an beiden Enden des Durchlaufs hinzu, sodass die Elektrode flach, sauber und unter gleichmäßiger Spannung gewalzt wird.

Patentinformationen

Veröffentlichungsnummer CN215696773U
Titel (original) 一种结构稳定的锂电池极片辊压机 (Triangular Three-Roll Electrode Calender)
Erfinder Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Aktueller Inhaber XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. – das eingetragene Unternehmen von TOB NEW ENERGY
Anmeldedatum 2. September 2021
Erteilungsdatum 1. Februar 2022
Dokumenttyp Gebrauchsmuster (Kind-Code U)
Rechtsstatus Aktiv
Voraussichtliches Ablaufdatum 1. September 2031
Zeichnungen 6 Abbildungen
Offizieller Datensatz Google Patents - CN215696773U
Über Titel und Terminologie auf dieser Seite. Der obige englische Titel ist eine von dem Ingenieurteam von TOB NEW ENERGY manuell überprüfte Übersetzung, die an die in unserer gesamten Geräteserie verwendete Terminologie angepasst wurde; es handelt sich dabei nicht um eine maschinelle Übersetzung. Der chinesische Originaltitel und die Ansprüche sind der maßgebliche Text – ein Leser, der diese Seite mit Google Patents vergleicht, wird möglicherweise Wortunterschiede feststellen, genau weil die dortigen öffentlichen Aufzeichnungen maschinell übersetzt wurden. Abbildungen und Mechanismenbeschreibungen auf dieser Seite stammen aus der chinesischen Spezifikation und den Ansprüchen, nicht aus einer Übersetzung davon.
Ein Hinweis zum Patenttyp. Dies ist ein chinesisches Gebrauchsmuster, das die mechanische Struktur einer Vorrichtung anstelle einer chemischen Formulierung oder eines Verfahrens schützt. Gebrauchsmuster haben eine Laufzeit von zehn Jahren und werden auf Neuheit und praktische Anwendbarkeit geprüft. Was folgt, ist daher eine strukturelle Beschreibung – die Ansprüche definieren eine Vorrichtung, und die Spezifikation veröffentlicht keine gemessenen Leistungswerte. Alle Durchsatz- oder Toleranzzahlen für die Produktionsmaschinen von TOB stammen aus unseren Gerätedatenblättern, nicht aus diesem Patentdokument.
Wer Inhaber dieses Patents ist. CN215696773U ist ein erteiltes chinesisches Gebrauchsmuster im Besitz von TOB NEW ENERGY, das unter unserer eingetragenen Rechtspersönlichkeit XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. angemeldet wurde. Beide in den öffentlichen Unterlagen genannten Erfinder – Dany Huang (Huang Zhengyao) und Tobey Chen (Chen Lucai) – sind Mitglieder des TOB-Ingenieurteams.

Das Produktionsproblem, das dieses Patent löst

Instabile Strukturen beschädigen die Elektrode. Bei dem Elektrodenfolien-Herstellungsverfahren ist das Kalandrieren (Walzpressen) unerlässlich. Bei den zuvor verwendeten Pressen führt eine instabile Maschinenstruktur dazu, dass sich die Elektrodenfolie während des Walzens verschiebt oder verzieht, wodurch die Folie beschädigt und Rohmaterial verschwendet wird.

Ein einzelner Walzensspalt lässt keinen Spielraum für Fehler. Eine herkömmliche Zweiwalzenpresse quetscht die Elektrode in einem einzigen Spalt zwischen einer oberen und einer unteren Walze. Das Patent hält die Elektrode stattdessen zwischen zwei unteren Walzen, während eine dritte Walze von oben drückt, wodurch die Last auf eine dreieckige Geometrie verteilt wird, die während des gesamten Durchgangs stabil bleibt.

Verschmutzung und Spannung sind ebenfalls Walzfehler. An den Walzenoberflächen haftender Schmutz kann in die Elektrode eingepresst werden, und eine ungleichmäßige Spannung zwischen dem Walzen und dem Aufwickeln kann die fertige Bahn dehnen oder reißen. Das Patent betrachtet beides als Teil desselben Maschinenkonstruktionsproblems und nicht als separates Zubehör.

Wie der Mechanismus funktioniert

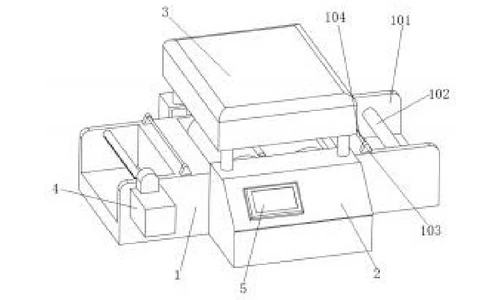

CN215696773U Figure 1 - overall structure of the calender
Abbildung 1 – Gesamtstruktur des Kalanders. Quelle: Offizielle Veröffentlichung von CN215696773U (gemeinfrei).

Dreieckige Dreiwalzengeometrie (Ansprüche 1 und 4)

Die Werkbank trägt eine Walznut in ihrer Mitte. Darin bilden eine erste Presswalze auf einer ersten Walzenwelle und eine zweite Presswalze auf einer zweiten Walzenwelle das untere Paar. Die Kalanderabdeckung über der Werkbank enthält einen Abdeckungs hohlraum, der die dritte Walzenwelle und die dritte Presswalze trägt. Die dritte Presswalze wirkt mit den beiden unteren Presswalzen zusammen, um eine dreieckige Walzstruktur zu bilden – die Elektrodenbahn wird über die beiden unteren Walzen geführt, während die schließende obere Walze von oben nach unten drückt. Die Spezifikation besagt, dass diese dreieckige Anordnung den Walzprozess stabiler macht und die Walzgleichmäßigkeit erhöht.

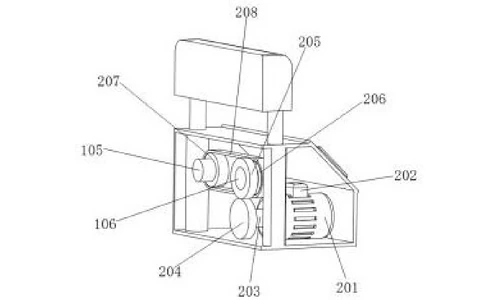

CN215696773U Figure 2 - internal structure of the rolling motor housing
Abbildung 2 – Interne Struktur des Walzenmotorgehäuses. Quelle: Offizielle Veröffentlichung von CN215696773U (gemeinfrei).

Synchronisierter Walzenantrieb (Anspruch 2)

Im Inneren der Walzenmotorbox an der Vorderseite der Werkbank treibt der Walzenmotor ein erstes Zahnrad an, das in ein zweites Zahnrad und dann in ein drittes Zahnrad eingreift, das auf der ersten Walzenwelle verkeilt ist. Ein Walzenantriebsriemen koppelt das dritte Zahnrad mit einem vierten Zahnrad, das auf der zweiten Walzenwelle verkeilt ist. Durch diese Kette aus Zahnradeingriffen und Riemenübertragung behalten beide unteren Presswalzen exakt dieselbe Drehzahl bei, was in der Spezifikation als Verbesserung des Walzeffekts gewertet wird.

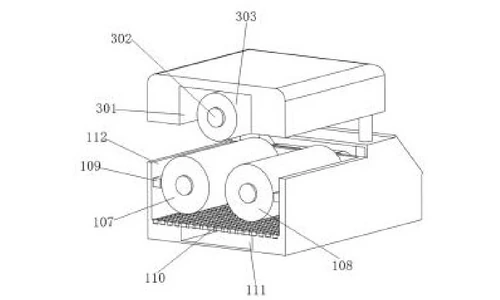

CN215696773U Figure 3 - first cross-sectional view of the calender
Abbildung 3 – Erste Querschnittsansicht des Kalanders. Quelle: Offizielle Veröffentlichung von CN215696773U (gemeinfrei).

Kontinuierliche Walzenoberflächenreinigung (Ansprüche 3 und 5)

Zwei Walzenbürsten sind an der Innenwand der Walznut befestigt und wirken mit der ersten und zweiten Presswalze zusammen, wobei sie Rückstände von den Walzenoberflächen abwischen, während sich diese drehen. Unterhalb der Nut lässt eine perforierte Filterplatte gelöste Ablagerungen in eine Verunreinigungssammelwanne darunter fallen. Ein Schutzkasten auf der gegenüberliegenden Seite des Motorkastens weist einen Verunreinigungssammelanschluss auf, der durch die Wanne mündet, sodass die abgereinigten Rückstände gesammelt und abgeleitet werden, anstatt erneut in den Walzenspalt zu gelangen.

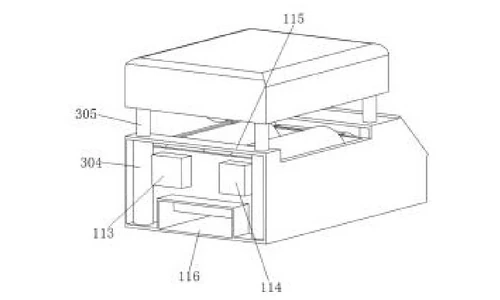

CN215696773U Figure 4 - internal structure of the protection box
Abbildung 4 – Innenstruktur des Schutzkastens. Quelle: Offizielle Veröffentlichung CN215696773U (gemeinfrei).

Anhebbarer Kalanderdeckel mit Elektrozylindern (Anspruch 6)

Vier Teleskopwellen unter dem Kalanderdeckel werden von Elektrozylindern angetrieben, die im Schutzkasten und im Walzmotorkasten untergebracht und mit der Steuerung verdrahtet sind. Die Zylinder heben und senken den gesamten Deckel – einschließlich der dritten Presswalze –, sodass das Einlegen der Elektrodenbahn zwischen die Walzen schnell und komfortabel erfolgt. Wellendichtringe an beiden unteren Walzenwellen schützen die Lagerzapfen.

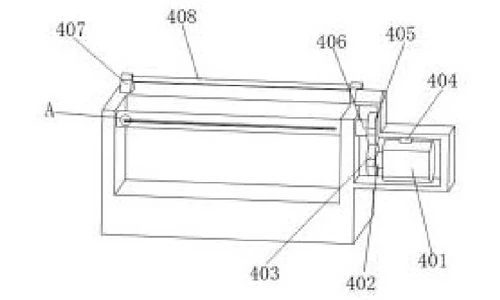

CN215696773U Figure 5 - internal mechanism of the take-up motor box
Abbildung 5 – Innenmechanismus des Aufwickelmotorkastens. Quelle: Offizielle Veröffentlichung CN215696773U (gemeinfrei).

Synchronisiertes Aufwickeln mit Klebestart (Ansprüche 7 und 8)

Am linken Ende der Werkbank treibt ein Aufwickelmotorkasten eine Aufwickelwelle über ein fünftes und sechstes Zahnradpaar an. Der Aufwickelmotor ist mit derselben Steuerung wie der Kalandermotor verdrahtet, sodass die Aufwickelgeschwindigkeit der Walzgeschwindigkeit folgt und die gewalzte Elektrode nicht gezogen oder gedehnt wird. Eine Klemmnut auf der Aufwickelwelle ist mit Klebstoff beschichtet, sodass der Bahnanfang für ein straffes, gleichmäßiges Aufwickeln fest verankert wird.

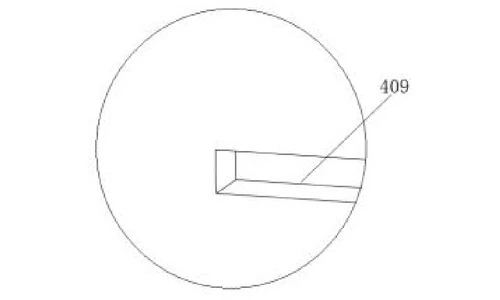

CN215696773U Figure 6 - partial enlarged view of detail A in Figure 5
