Patent CN215656472U – Sortierer mit verstopfungssicherem Zuführer

Oct 27,2026
ERTEILTRES GEBRAUCHSMUSTER · CN215656472U · AKTIV
Patent CN215656472U - Sortieranlage mit verstopfungssicherem Zufuhrgerät

Fertige zylindrische Zellen werden staufrei über verstopfungssichere Platten und einen radbasierten Füller zugeführt, nach Innenwiderstand sortiert und anschließend durch Luftzylinder in den richtigen Sortierbehälter gedrückt.

Vollständige Spezifikation und Zeichnungen: CN215656472U auf Google Patents

Wenn zylindrische Batterien das Band verlassen, müssen sie in Qualitätsstufen sortiert und getrennt gesammelt werden. Die Spezifikation von CN215656472U spricht offen über das Versagen der herkömmlichen Methode: das Sortieren litt leicht unter Batterieblockaden, was die Ausschussquote beim Sortieren in die Höhe trieb. Wenn die Zuführstufe blockiert, kann nachgeschaltet nichts mehr korrekt sortiert werden.

Das Patent setzt an der Stelle an, an der es zu Verstopfungen kommt – der Zufuhr. Zwei Verstopfungsschutzplatten und ein motorangetriebenes Rad-Füllstück verwandeln einen einfachen Trichter in einen kontrollierten, staufreien Zuführer, ein interner Widerstandsdetektor klassifiziert jede Zelle, bevor sie in den Förderer gelangt, und vier Zylinder leiten jede Zelle in den Behälter ihrer Klasse.

Patentinformationen

Veröffentlichungsnummer CN215656472U
Anmeldenummer CN202122170781.7U
Titel (original) 一种带有防堵装置的电池分选机 (Batteriesortiermaschine mit Verstopfungsschutz-Zuführer)
Erfinder Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Aktueller Inhaber XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. – das eingetragene Unternehmen von TOB NEW ENERGY
Anmeldedatum 9. September 2021
Eintragungsdatum 28. Januar 2022
Dokumenttyp Gebrauchsmuster (Artcode U)
Rechtsstatus Aktiv
Voraussichtlicher Ablauf 9. September 2031
Zeichnungen 6 Abbildungen
Amtlicher Datensatz CN215656472U auf Google Patents
Eigentum. TOB NEW ENERGY besitzt dieses erteilte Gebrauchsmuster. Es wurde unter der eingetragenen chinesischen Einheit des Unternehmens (im Seitenquelltext und in den strukturierten Daten wiedergegeben) angemeldet und gemeinsam von Dany Huang (Zhengyao Huang) und Tobey Chen erfunden.
Über Titel und Terminologie auf dieser Seite. Der englische Titel oben ist eine vom Ingenieursteam von TOB NEW ENERGY manuell überprüfte Übersetzung, die an die in unserer gesamten Geräteserie verwendete Terminologie angepasst ist; es handelt sich nicht um eine maschinelle Wiedergabe. Der chinesische Originaltitel und die Patentansprüche sind der maßgebliche Text – ein Leser, der diese Seite mit Google Patents vergleicht, wird möglicherweise Wortlautunterschiede feststellen, gerade weil der dortige öffentliche Datensatz maschinell übersetzt wurde. Insbesondere gibt der maschinell übersetzte Datensatz dieses Patents das chinesische Wort für Sortiermaschine als „Separator“ wieder; diese Seite verwendet Sortiermaschine / Sortierer. Abbildungen und Mechanismenbeschreibungen auf dieser Seite stammen aus der chinesischen Patentschrift und den Ansprüchen, nicht aus einer Übersetzung davon.
Ein Hinweis zum Patenttyp. Dies ist ein chinesisches Gebrauchsmuster-Patent, das die mechanische Struktur einer Vorrichtung anstelle einer chemischen Formulierung oder eines Verfahrens schützt. Gebrauchsmuster haben eine Laufzeit von zehn Jahren und werden auf Neuheit und praktische Anwendbarkeit geprüft. Was folgt, ist daher eine strukturelle Beschreibung – die Patentansprüche definieren eine Vorrichtung, und die Beschreibung veröffentlicht keine gemessenen Leistungskennzahlen oder Schwellenwerte für den Innenwiderstand. Alle Sortier- oder Durchsatzahlen für die Produktionsmaschinen von TOB stammen aus unseren Gerätedatenblättern, nicht aus diesem Patentdokument.

Das Produktionsproblem, das dieses Patent löst

Zuführungsstaus unterbrechen eine Sortierlinie. Verarbeitete zylindrische Zellen müssen in verschiedene Qualitätsstufen sortiert und Stufe für Stufe gesammelt und gelagert werden. Beim herkömmlichen Sortieren stauen sich die Zellen in der Zuführungsphase, und die Spezifikation besagt, dass dies die Ausschussquote beim Sortieren erhöht. Ein Sortierer, der nicht zuverlässig zuführen kann, kann auch nicht zuverlässig sortieren.

Die Klassifizierung muss vor der Weiterleitung erfolgen. Um jede Zelle in das richtige Fach zu legen, muss die Maschine zuerst etwas über die Zelle wissen. Dieses Design misst den Innenwiderstand, während die Zelle vom Zuführer auf das Förderband gelangt, und erst dann wird entschieden, zu welchem Fach die Zelle gehört.

Wie man Batterien ohne Verstopfungen sortiert – um die Produktionseffizienz und die Qualifikationsrate zu steigern –, ist das technische Problem, das das Patent zu lösen beabsichtigt.

Wie der Mechanismus funktioniert

Die Maschine ist um einen Hauptkörper auf vier Basisfüßen herum angeordnet, mit dem verstopfungssicheren Zuführer auf der linken Seite, der Sortier- und Förderlinie in der Mitte und den Lagerfächern oben. Die Abbildungen 1-5 zeigen die Struktur-, Seiten-, Rück-, isometrische und Draufsicht; Abbildung 6 vergrößert Detail A.

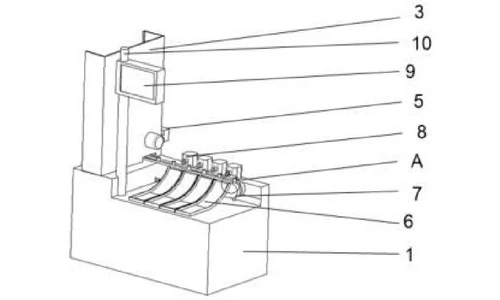

CN215656472U Figure 1 - structural view of the sorting machine
Abbildung 1 – Strukturansicht

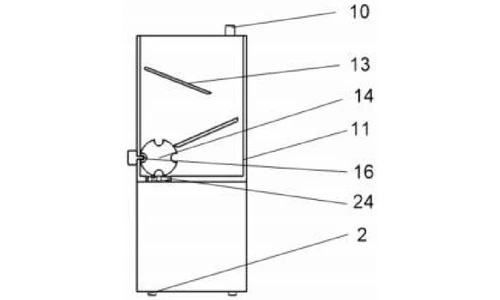

CN215656472U Figure 2 - side view
Abbildung 2 – Seitenansicht

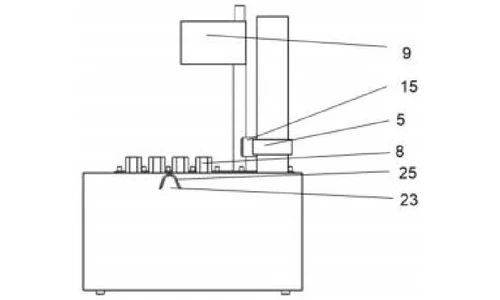

CN215656472U Figure 3 - rear view
Abbildung 3 – Rückansicht

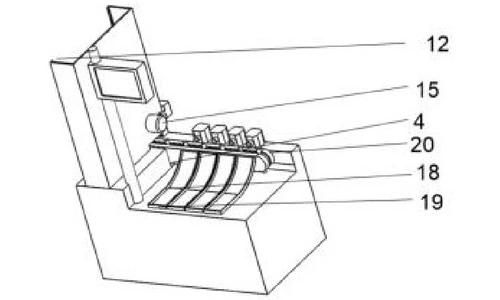

CN215656472U Figure 4 - isometric view
Abbildung 4 – isometrische Ansicht

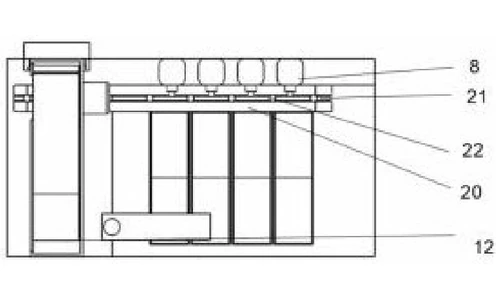

CN215656472U Figure 5 - top view
Abbildung 5 – Draufsicht

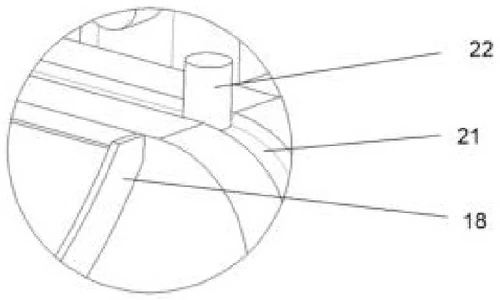

CN215656472U Figure 6 - enlarged view of detail A
Abbildung 6 – vergrößerte Ansicht von Detail A

Verstopfungssicherer Trichter

Der verstopfungssichere Trichter ist mit dem linken Teil des Hauptkörpers verschraubt, wobei sich darunter eine erste Nut im Körper befindet. Seine linke Wand besteht aus transparentem Glas, sodass der Bediener die Zufuhr beobachten kann. Das Einfüllloch oben führt nach unten zu zwei verstopfungssicheren Platten, die im Trichter verschraubt sind und Zellansammlungen aufbrechen. Unter den Platten befindet sich der Rad-Füller, dessen Mittelwelle konzentrisch zu einem ersten Motor ist, der außerhalb des Trichters montiert ist. Der Füller dosiert die Zellen nacheinander zu einem erstes Durchgangsloch am Boden des Trichters – die Beschreibung führt die Verhinderung des Verkantens von Batterien auf diese Kombination aus zwei Anti-Verkantungsplatten und dem radförmigen Füller zurück.

Innenwiderstandssortierung am Übergabepunkt

Ein Innenwiderstandsdetektor auf der Rückseite des Trichters trägt eine Innenwiderstandssonde, die konzentrisch zum Durchgangsloch des Trichters ausgerichtet ist. Wenn jede Zelle die Zuführung verlässt und bevor sie auf die Transportvorrichtung geladen wird, misst die Sonde ihren Innenwiderstand. Das Ergebnis wird von der Steuerung klassifiziert und gespeichert, die auf der Befestigungsstange des Hauptkörpers mit einer Anzeigelampe obenauf sitzt.

Fördern, Vereinzeln und Sortieren in Behälter

Die Transportvorrichtung weist eine am Hauptkörper festgeschraubte Halterung und einen halb-elliptischen Riemen in der Mitte der Halterung auf. Trennplatten verlaufen durch den Riemen und sind an der Halterung befestigt, wodurch die Zellen während des Transports voneinander getrennt gehalten werden. Die Halterung wird von einem zweiter Motor im dritten Durchgangsloch des Hauptkörpers untergebracht. Auf der Rückseite des Transportvorrichtungsständers befinden sich vier Luftzylinder: während das Band jede Zelle am Lagerbereich vorbeiführt, drückt der Zylinder der passenden Klasse die Zelle in die entsprechende Batteriespeichervorrichtung, deren Ende auf der Transporthöhe liegt. Jede Speichervorrichtung hat eine feste Prallfläche an ihrer Seite und eine abnehmbare vordere Prallfläche, sodass ein voller Behälter mit sortierten Zellen leicht geöffnet und entleert werden kann.

Veröffentlichte Arbeitsabfolge: Parameter werden am Controller eingestellt; Zellen werden in den Anti-Verstopfungs-Trichter gefüllt; die Zellen passieren die Anti-Verstopfungs-Platten und gelangen in den radartigen Füller; vor dem Laden auf die Transportvorrichtung misst und klassifiziert der Innenwiderstandsdetektor jede Zelle und speichert die Klasse im Controller; während das Band die Zellen transportiert, drücken die vier Luftzylinder jede Zelle in die Speichervorrichtung ihrer gemessenen Innenwiderstandsklasse.

Beanspruchte Vorteile

Vorteil Verantwortlicher Mechanismus
Kein Verstopfen der Batterien während der Zuführung Zwei Anti-Verstopfungs-Platten in Kombination mit dem radartigen Füller dosieren Zellen durch das erste Durchgangsloch
Automatische Sortierung vor der Weiterleitung Innenwiderstandssonde auf das Trichterdurchgangsloch ausgerichtet, Ergebnisse werden vom Controller gespeichert
Ordnungsgemäßer Transport und korrekte Behälterbefüllung Halbelliptisches Band mit Trennplatten, angetrieben vom zweiten Motor; vier Luftzylinder leiten Zellen nach Klasse weiter
Einfache Entnahme sortierter Zellen Batteriespeichervorrichtungen mit fester Seitenblende und abnehmbarer Frontblende

Vergleich mit herkömmlichen Zellsortier-Zuführungen

Bei herkömmlichen Sortierverfahren verklemmen sich die Zellen bereits in der Zuführphase, was laut Patentschrift die Ausschussrate beim Sortieren erhöht. Eine Sortiermaschine, die nicht zuverlässig zuführt, kann auch nicht zuverlässig klassifizieren – daher setzt dieses Patent direkt bei der Zuführung an.

Kriterium Herkömmlicher Ansatz Dieser Patententwurf
Zuführung Zellen verklemmen sich im Trichter, was die Ausschussrate erhöht Zwei Anti-Verstopfungsplatten mit einem radförmigen Befüller dosieren die Zellen durch den Trichter
Klassifizierung Klassifizierungsentscheidungen erfolgen außerhalb der Zuführlinie Eine mit der Trichterdurchgangsbohrung fluchtende Innenwiderstandssonde klassifiziert vor der Weiterleitung
Sortierablage Ungeordneter Transport und manuelle Einsortierung Ein unterteiltes Förderband transportiert die Zellen geordnet; Druckluftzylinder schieben jede Klasse in ihr Fach

Wo diese Technologie heute eingesetzt wird

CN215656472U umfasst die verstopfungsfreie Zuführ- und Innenwiderstands-Klassifizierungsarchitektur der Batteriesortieranlagen von TOB – der Station, an der fertige Rundzellen vor dem Verpacken oder der Weiterverarbeitung in Qualitätsklassen getrennt werden.

Anfragen zu zugehörigen Anlagen: Angebot anfordern

Häufig gestellte Fragen

Was umfasst das Patent CN215656472U?

Es umfasst eine Batteriesortiermaschine mit einer verstopfungsfreien Zuführung. Fertige Rundzellen werden in einen verschraubten Trichter mit zwei Anti-Verstopfungsplatten und einem motorgetriebenen, radförmigen Befüller geschüttet, jede Zelle wird von einem Innenwiderstandsdetektor klassifiziert, bevor sie in die Transportvorrichtung gelangt, und vier Druckluftzylinder schieben die Zellen in die Batteriespeichervorrichtung der entsprechenden Klasse.

Geht es in diesem Patent um Batterieseparatoren?

Nein. Der chinesische Originaltitel lautet Batteriesortiermaschine, und die Vorrichtung sortiert fertige Rundzellen nach ihrem Innenwiderstand. Das Wort „Separator“ erscheint nur, weil der maschinell übersetzte Eintrag auf Google Patents das chinesische Wort für Sortiermaschine falsch übersetzt; dieses Patent hat nichts mit Separatorfolien zu tun.

Wie verhindert die Zuführung ein Verstopfen der Batterien?

Unterhalb der Einfüllöffnung sind zwei Anti-Verstopfungsplatten befestigt, und darunter wird ein radförmiger Befüller von einem ersten Motor angetrieben, dessen Welle konzentrisch zur Mittelachse des Befüllers liegt. Die Platten lösen Zellstaus auf, und der Befüller dosiert die Zellen einzeln in Richtung der ersten Durchgangsbohrung, sodass die Zuführung nicht blockiert.

Wie werden die Batterien klassifiziert?

Ein Innenwiderstandsdetektor hinter dem Trichter verfügt über eine Sonde, die konzentrisch zur Trichterdurchgangsbohrung ausgerichtet ist. Sobald jede Zelle den Übergabepunkt passiert und bevor sie auf die Transportvorrichtung geladen wird, misst die Sonde ihren Innenwiderstand, und die Steuerung klassifiziert und speichert das Ergebnis.

Wie leitet die Maschine die Zellen in das richtige Fach?

Die Transporthalterung ist mit dem Hauptkörper verschraubt und trägt ein halbelliptisches Band mit an der Halterung befestigten Trennplatten, die die Zellen auf Abstand halten. Ein zweiter Motor in einer Durchgangsbohrung des Hauptkörpers treibt das Band an, und vier Druckluftzylinder an der Rückseite schieben jede Zelle in die Speichervorrichtung ihrer gespeicherten Klasse; jede Speichervorrichtung verfügt über eine abnehmbare Frontblende zum einfachen Entleeren.

Ist das Patent CN215656472U noch in Kraft?

Ja. Es ist aktiv, wurde am 9. September 2021 angemeldet und läuft voraussichtlich am 9. September 2031 ab.

Vollständige Patentschrift und Zeichnungen: CN215656472U auf Google Patents
