Halbautomatische Batterie-Elektroden-Stapelmaschine

Die Batteriestapelmaschine TOB-BDP100-S wird hauptsächlich für die Z-förmige Stapelmontage von positiven und negativen Elektroden und Separatoren in Lithiumbatteriezellen verwendet.
  • Marke:

    TOB NEW ENERGY
  • Art.-Nr.:

    TOB-BDP100-S
  • Bestellung (moq):

    1set
  • Zahlung:

    L/C, T/T
  • Produktherkunft:

    China
  • Hafen:

    XIAMEN
Produktdetail

Halbautomatische Batterie-Elektroden-Stapelmaschine


SPEZIFIKATIONEN


Die Batteriestapelmaschine TOB-BDP100-S wird hauptsächlich für die Z-förmige Stapelmontage von positiven und negativen Elektroden und Separatoren in Lithiumbatteriezellen verwendet. Das manuelle Laden, die anschließende Korrektur der Elektrodenposition und der automatische Stapelvorgang sind abgeschlossen, was zu einer hohen Stapeleffizienz und Präzision führt. Durch Verstellen der Vorrichtung können unterschiedliche Größen erreicht werden, was sich sehr gut für die Entwicklung und Musterfertigung von gestapelten Lithium-Ionen-Batterien eignet. Die Desktop-Struktur dieses Geräts kann zur Verwendung in einem Handschuhfach platziert werden; Das Gerät verfügt über eine Einzelauslegerkonstruktion mit automatischer Konstantspannungsregelung der Spulenisolationsfolie.


Haupteigenschaften:


  • Automatische Servo-Konstantspannungsregelung für Spulentrenner, Z-förmige automatische Laminierung.
  • Die Anzahl der Laminierungen kann automatisch nach voreingestellten Einstellungen gesteuert werden.
  • Dank des Kompatibilitätsdesigns können Änderungen der Batteriegröße durch Anpassen der Positionierungsvorrichtung erreicht werden, mit einem großen Einstellbereich, um die Stapelgenauigkeit sicherzustellen.
  • SPS-Steuerung, HMI-Bedienung, einfach zu bedienen und zu warten.
  • Manuelles Laden der Polarisatoren, automatische Positionierung, mechanischer Arm-Vakuumsauger, automatische Ansaugung, automatisches Stapeln.
  • Die Links- und Rechtsbewegung wird durch einen Schrittmotor gesteuert, der präzise und praktisch für die Feinabstimmung ist.
  • Kann im Handschuhfach verwendet werden.



technische Parameter

Modell TOB-BDP100-S
Stapelmethode Z-förmige Stapelung, der Separator ist gerollt
Betriebsmodus Der mechanische Arm nimmt das Material automatisch auf, stapelt es und zieht die Membran automatisch unter konstanter Spannungskontrolle
Vakuum-Sauggrad größer als -65 kPa
Stapelgenauigkeit Gleichmäßigkeit ≤ ± 0,3 mm (relative Positionsgröße zwischen den Elektroden, 25 Stapelschichten)
Elektrodenbreite 40-90mm
Elektrodenlänge 40–100 mm (in Richtung der Lasche, ohne die Größe der Lasche)
Tab-Länge Max. 15 mm
Stapelstärke Max. 15 mm, die Anzahl der gestapelten Schichten kann auf max. 100 eingestellt werden
Durchmesser der Trennrolle Maximal 200 mm
Separatorkern 3-Zoll-Kern, geklemmt mit einer Spreizwelle;
Stapelgeschwindigkeit 4–6 S/Stück für gestapelte Elektroden, 6–8 S/Stück für gestapeltes metallisches Lithium (ohne die Stapelvorbereitungszeit für jede Zelle)
Stromversorgung Einphasiger Wechselstrom 220 V ± 10 % (anpassbar 110 VAC), Frequenz 50 Hz/60 Hz, Leistung 0,4 kW
Gasquelle 0,5 ~ 0,8 MPa
Gerätegröße L800 * B600 * H720mm
Gewicht 120 kg


WARENPRÄSENTATION

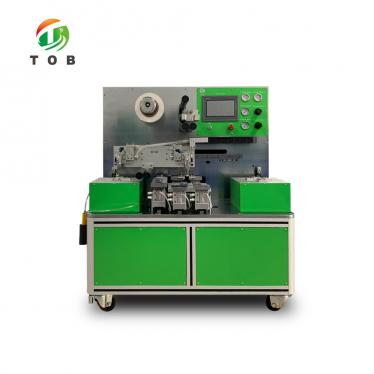

Batteriestapelmaschine
