Marke:
TOB NEW ENERGYArt.-Nr.:
TOB-ASWM-3020Bestellung (moq):
1Zahlung:
L/C, T/TProduktherkunft:
ChinaHafen:
XIAMENEinfache einseitige automatische Schweißmaschine für Akkupacks
SPEZIFIKATIONEN

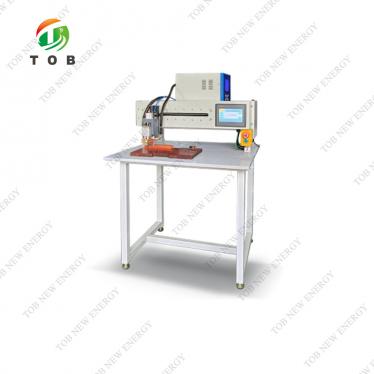

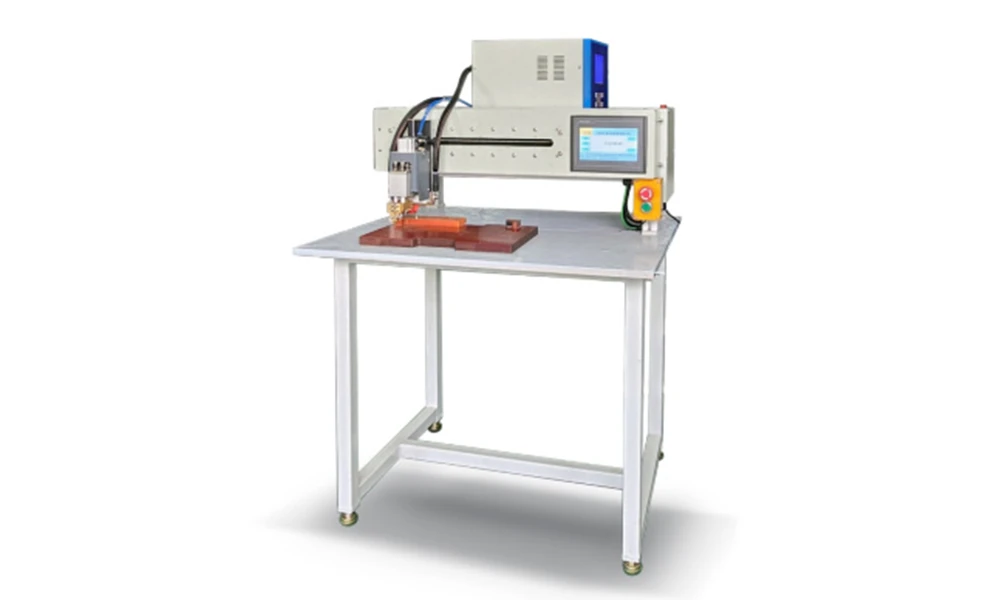

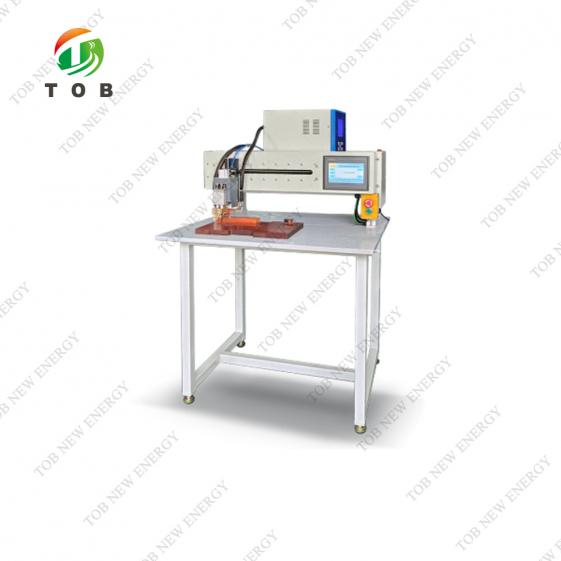

Die vollautomatische einseitige Punktschweißmaschine TOB-ASWM-3020 ist eine neue Art von automatisierter Anlage, die von unserem Unternehmen eigenständig entwickelt wurde, um auf die zunehmend wettbewerbsintensive Landschaft des Sektors der zylindrischen Lithiumbatterieproduktion zu reagieren, in dem ein ständiger Bedarf an Kostenkontrolle, Qualitätsverbesserung und Effizienzsteigerung besteht.
Diese Maschine ist für das Schweißen von Akkupacks mit symmetrischen Plus- und Minuspolen konzipiert, unabhängig von deren Anordnung. Sie verkörpert den charakteristischen Designstil von Chao Si Si: schlicht, benutzerfreundlich, mit klaren Linien und einem großzügigen Arbeitsbereich. Die Hauptkonstruktion besteht vollständig aus hochfestem Blech.
Der Steuerungsbereich verfügt über einen PLC-LCD-Touchscreen mit integriertem intelligentem industriellem Steuerungssystem.
Die Programmeinstellungen unterstützen alle Punktmatrix- und Standardarray-Modi, beinhalten eine CAD-Zeichnungsimportfunktion und können bis zu 99 Programmgruppen speichern.
Die X- und Y-Achse des Geräts werden jeweils unabhängig voneinander durch Servomotoren gesteuert. Jeder Schweißpunkt entspricht unabhängigen X- und Y-Achsen-Koordinaten. Durch das zweiachsige horizontale Schweißen wird höchste Präzision beim Punktschweißen gewährleistet.
Es bietet Funktionen wie kontinuierlichen Start, Start nach Unterbrechung, Fehlschweißung/Alarm, verpasste Schweißung/Alarm und Wiederverschweißen.
Die durchschnittliche Schweißzeit pro Punkt beim Nadelpunktschweißen beträgt 0,35 Sekunden, wodurch die Schweißgeschwindigkeit deutlich erhöht wird. Im Vergleich zum manuellen Punktschweißen bietet es die Vorteile einer einfachen Bedienung, stabiler und präziser Schweißungen, hoher Effizienz, guter Konsistenz und Kosteneinsparungen.
Die speziell angefertigte Vorrichtung ist hochpräzise gefertigt, verwendet Magnete zur Adsorption von Nickelstreifen, bietet eine gute Beweglichkeit und gewährleistet eine langfristige Stabilität der Schweißgenauigkeit.
Es wird vor allem zum Punktschweißen modularer Lithium-Batteriepacks verwendet, wie sie beispielsweise für Energiespeicherbatterien, Elektromotorräder und Autobatterien eingesetzt werden, und kann in Produktionslinien für Lithium-Batteriepacks integriert werden.
|
Technische Parameter einer vollautomatischen einseitigen Punktschweißmaschine |
|
|
Maschinenmodell |
TOB-ASMW-3020 |
|
Eingangsleistungsversorgung |
Wechselstrom 220 V, 50 Hz |
|
Betriebsluftdruck |
0,3-0,8 MPa |
|
Stromverbrauch |
500 W |
|
Anwendungsbereich |
Digitale Akkus, Powerbanks, Akkus für Elektrofahrräder, Akkus für Balancefahrzeuge, Akkus für Elektrowerkzeuge usw. |
|
Geeignet für Batteriezellentypen |
Zylindrische Lithiumbatterien (z. B. 18650, 21700, 16650, 26650, 32650, 14500 usw.) |
|
Punktschweißstromversorgung |
Es wird ein 10000A Transistornetzteil benötigt. |
|
Fütterungsmethode |
Spezielle Vorrichtungen werden gemäß Kundenzeichnungen (mit beigefügten Zeichnungen) angepasst und gefertigt. |
|
X-Achsen-Verkehr |
0-300 mm, maximale Tragfähigkeit ≥50 kg |
|
Bewegung der Y-Achse |
0-200 mm, maximale Tragfähigkeit ≥10 kg |
|
Z-Achsen-Verkehr |
50-130 mm |
|
Kontrollgenauigkeit |
Die Genauigkeit der Koordinatenwerte beträgt 1 Mikrometer, und die Wiederholgenauigkeit der Positionierung beträgt ≤0,02 mm. |
|
Einpunkt-Punktschweißgeschwindigkeit |
≥0,30 Sekunden pro Punkt (berechnet bei 18.650) |
|
Effizienz des einseitigen Punktschweißens |
≥2000 Batteriezellen pro Stunde (berechnet mit 18.650) |
|
Dicke des Schweißverbindungsblechs |
0,1–0,3 mm (Zum Schweißen von Werkstücken mit einem Durchmesser von mehr als 0,20 mm müssen Gabeln und Vorsprünge angefertigt werden) |
|
Steuermodus |
SPS-Steuerung |
|
Gesamtabmessungen |
L900*B750*H1250 |
|
Maschinengewicht |
250 kg |

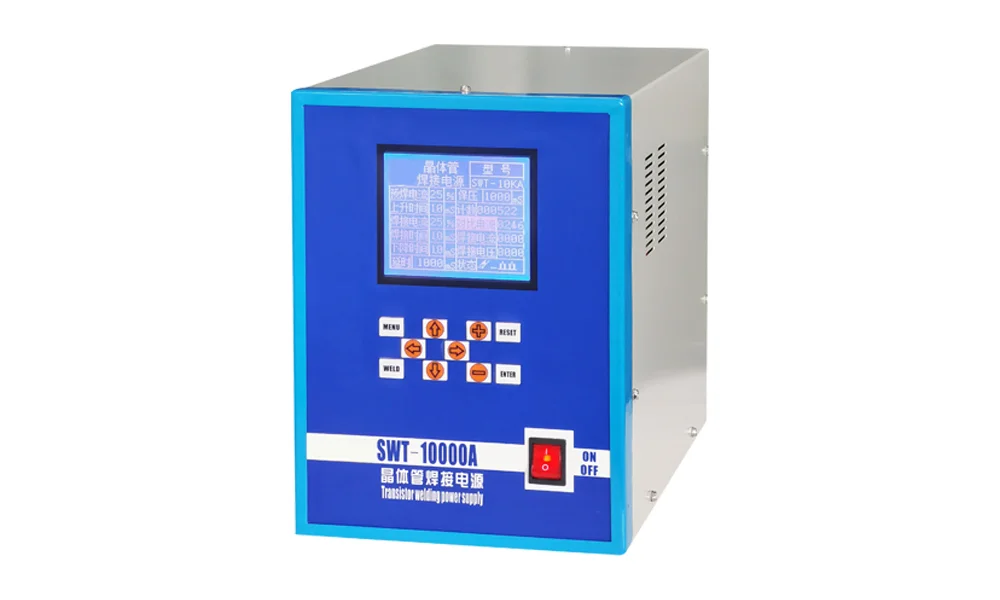

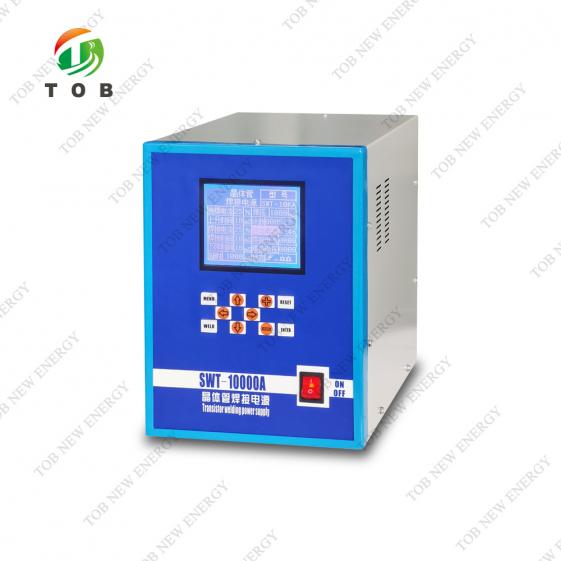

Einführung in Schweißstromversorgungen:
Das Transistor-Schweißnetzteil ist die optimale Stromquelle für das Widerstandsschweißen. Die Haupteinheit nutzt einen Hochgeschwindigkeits-Mikroprozessor zur Steuerung und bietet dadurch hohe Regelgenauigkeit, schnelle Reaktionszeiten und vielfältige Betriebsmodi. Zu seinen Hauptmerkmalen zählen ein schneller Stromanstieg, ein stabiler Ausgangsstrom, das Schweißen an der Kontaktfläche zwischen den beiden Schweißoberflächen, minimale Oxidation im Schweißbereich und eine Schweißnaht-Selbstinspektion. Es wird primär zum Schweißen von Lithium-Ionen-Akkus, Powerbanks und Handy-Akkus eingesetzt und ist somit die ideale Wahl für hochwertige Schweißergebnisse. Das gesamte Netzteil wird von einem Schaltnetzteil gesteuert und bietet dadurch eine hohe Leistungsanpassungsfähigkeit.
Technische Parameter des Netzteils:
|
Eingangsleistung |
Wechselstrom 220 V ±15 % |
|
Maximaler Ausgangsstrom |
10000 A, Leistung 350 W |
|
Vorschweißstromeinstellung |
0-99% |
|
Aufstiegszeit |
0-3,0 ms |
|
Schweißstromeinstellung |
0-99% |
|
Schweißzeit |
0-3,0 ms |
|
Herbstzeit |
0-3,0 ms |
|
Vergleich Aktueller Wert |
0-9,99 kA |
|
Abmessungen |
360×300×225 (mm) |
|
Gewicht |
20-25 kg |
PRODUKTAUSSTELLUNG
