TOB Beutelzellen-Eckenstanzmaschine

Diese Eckenstanzmaschine für Beutelzellen TOB-CPM-350 wird zum Vorversiegeln der unteren Ecken von Lithium-Ionen-Beutelzellen verwendet.
  • Marke:

    TOB
  • Art.-Nr.:

    TOB-CPM-350
  • Bestellung (moq):

    1
  • Zahlung:

    L/C,T/T
  • Produktherkunft:

    China
  • Hafen:

    XIAMEN
Produktdetail

TOB Beutelzellen-Eckenstanzmaschine


SPEZIFIKATIONEN


Geräteübersicht

Diese Eckenstanzmaschine für Beutelzellen TOB-CPM-350 wird zum Vorversiegeln der unteren Ecken von Lithium-Ionen-Beutelzellen verwendet.

Prozessablauf

Die Batterie wird in die Eckenversiegelungsstation eingelegt, die Seite der Batterie befindet sich in der Nähe der Batterieblende, die untere Ecke zeigt zum Eckenversiegelungskopf und die Maschine wird per Fußschalter gestartet, um den Eckenversiegelungsvorgang automatisch abzuschließen.


Technische Leistungsparameter

  • Anwendbare Produktspezifikationen: L × B × H: (10-200) × (5-200) × (2-15) oder weniger
  • Länge Heizkörper: 250mm
  • Kapselungswinkel: R3mm 1/4 abgerundeter Winkel
  • Kapazität: 400-600EA
  • Temperatur: ≤250℃ einstellbar, Abweichung ±2,5℃
  • Kopfparallelität: ±0,02 mm
  • Einkapselungsdickenschlitzung: entsprechend der Notwendigkeit, die Dicke der Aluminium-Laminatfolie bereitzustellen, um zu bestimmen


Stromkonfiguration und Installationsparameter

  • Konfigurationsleistung: 220 V/50 Hz; Leistung: 1,8 kW
  • Druckluft: ≥ 0,6 MPa, 6 l/min
  • Gerätegewicht: ca. 35Kg
  • Gerätegröße: 413 x 365 x 530 mm (L x B x H)


Ausstattungsmerkmale

  • Der Beutelzellen-Eckenstanzmaschine Die Bedienung erfolgt manuell, indem die Zelle auf dem Arbeitstisch gehalten wird und die Eckenverkapselung durch Betätigen des Schalters abgeschlossen wird. Dies ist einfach und praktisch.
  • Der untere Siegelkopf ist fixiert und der obere Kopf wird durch den Zylinder angetrieben, der eine präzise Positionierung ermöglicht, reibungslos und zuverlässig ist und wenig Geräusche verursacht.
  • Der obere Siegelkopf wird durch einen Zylinder angetrieben und durch ein Linearlager geführt, mit flexiblen Auf- und Ab-Aktivitäten und genauer Führung, um die erforderliche Parallelität des Produktkopfaufdrucks sicherzustellen.
  • Der Zellenstopper ermöglicht eine Feineinstellung der Batteriepositionierung, sodass die Batterie präzise positioniert ist.
  • Der Zellenbegrenzungsblock kann so angepasst werden, dass er Batterien unterschiedlicher Spezifikationen einkapselt.
  • Der Dichtungskopf besteht aus Kupfermaterial mit guter Wärmeübertragungswirkung, um den Stromverbrauch zu senken und die Arbeitseffizienz zu verbessern.
  • Die Temperatur der oberen und unteren Siegelköpfe kann über die Tasten des Thermostatfelds eingestellt werden und die aktuellen und eingestellten Temperaturwerte können auf dem LCD-Display angezeigt werden, das intuitiv und einfach zu bedienen ist.
  • Die Maschine verfügt über eine Alarmfunktion bei Temperaturanomalien. Nur wenn die Temperatur angemessen ist, wird die Maschine aktiv, um die Qualitätsanforderungen an die Produktversiegelung zu gewährleisten.
  • An der Vorderseite des Arbeitstisches ist eine Schutzplatte aus Acryl angebracht, die die Sicherheit des Bedieners wirksam schützt und Verbrühungen während des Arbeitsvorgangs verhindert, ohne die Sichtlinie des Bedieners zu beeinträchtigen.


Hauptkomponenten der Ausrüstung und zugehörige Konfigurationen

Mechanische Teile:

  • Oberer Heizmechanismus
  • Unterer Heizmechanismus
  • Führungssäulenmechanismus
  • Luftkreislaufsystem



Elektrische und Standardteile-Konfiguration:

  • Elektrisches Steuergerät: Omron
  • Pneumatikzylinder: Airtac
  • Thermostat: Omron
  • Thermoelement: Taiwan 8-adriges Teflonkabel
  • Festkörperkontinuität: Yang Ming


Bemerkung:

Sollten die oben genannten Markenkomponenten nicht vorrätig sein, ersetzen wir sie durch Komponenten der gleichen Klasse, ohne den Kunden darüber zu informieren. Dadurch wird die Lieferzeit nicht beeinflusst. Wir bitten um Verständnis!


Warenpräsentation

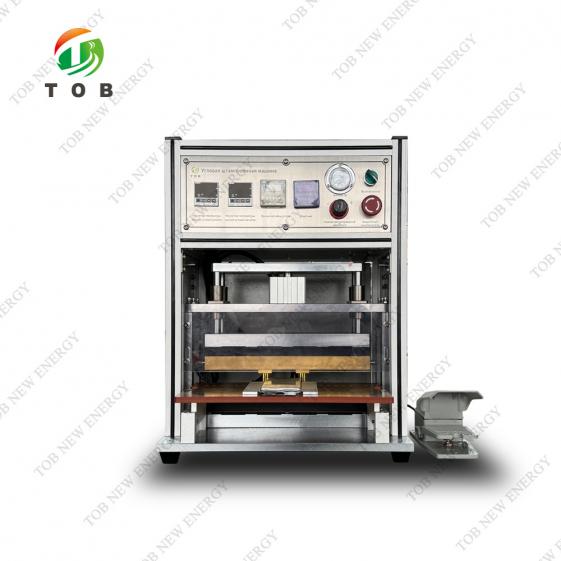

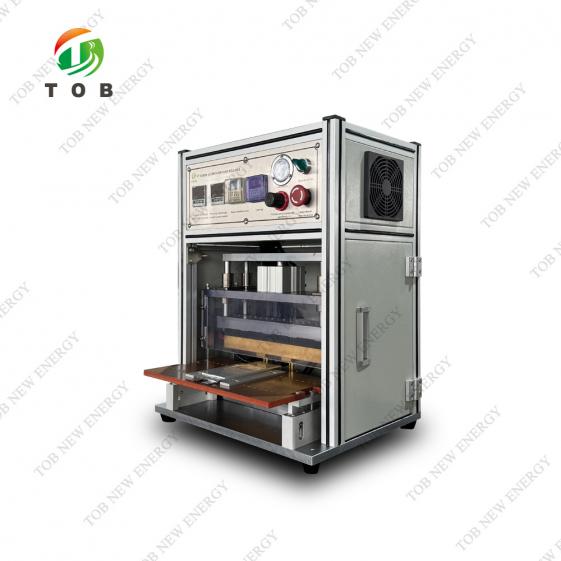

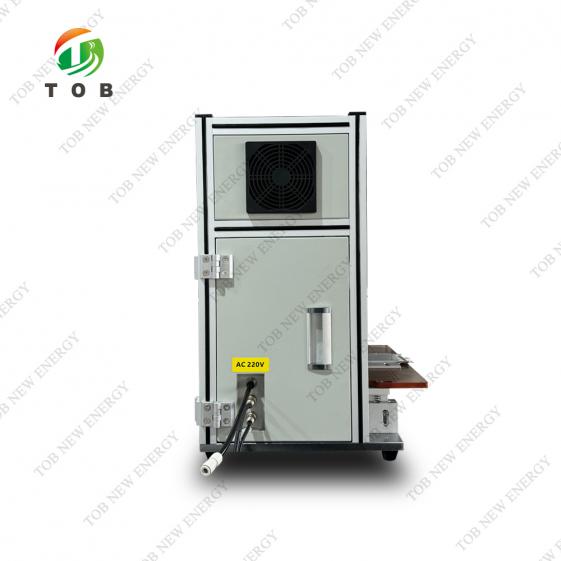

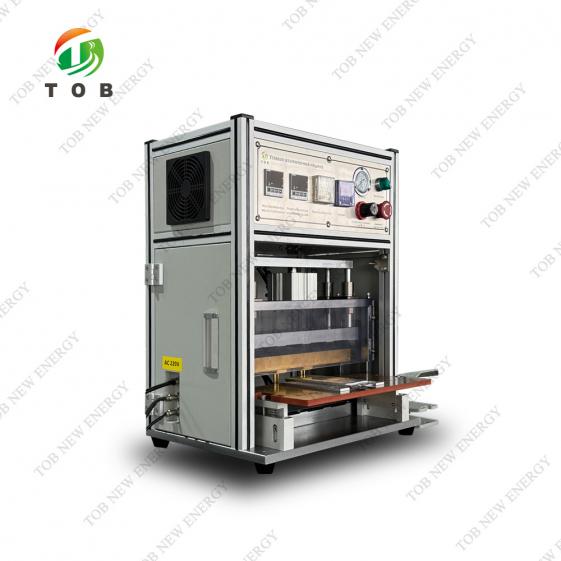

Corner-Punching-Machine-for-Pouch-Cell-Manufacturing

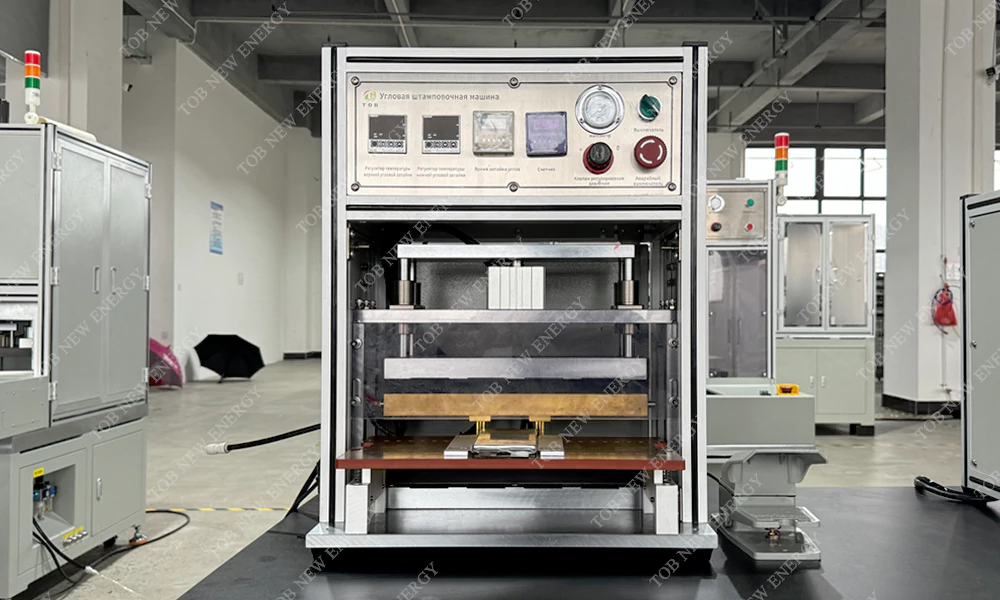

Corner-Punching-Machine-for-Pouch-Cell-Manufacturing

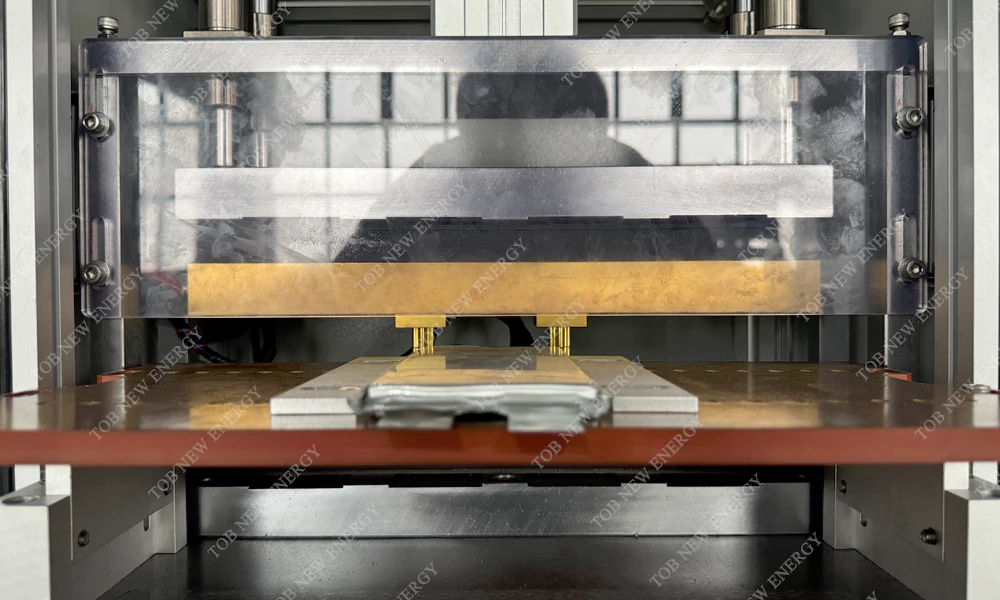

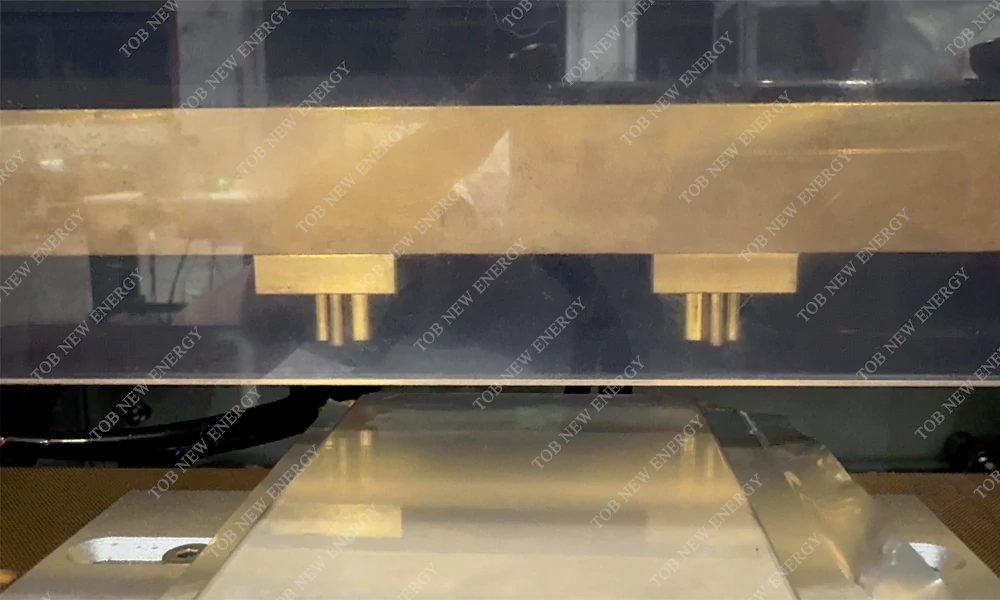

Press-Mould-for-Corner-Punching-Machine

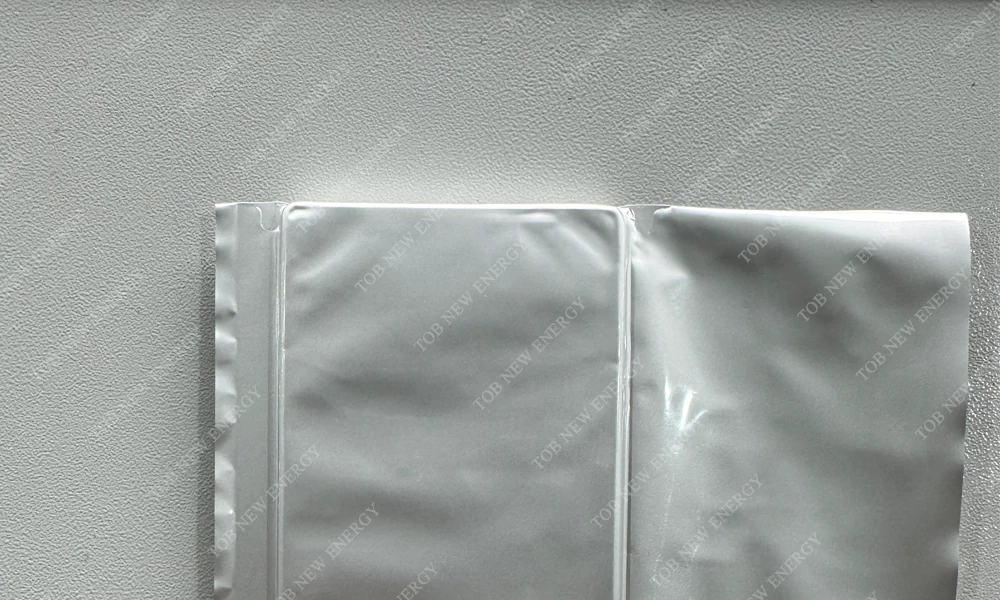

Pouch-Cell-after-Corner-Punching
