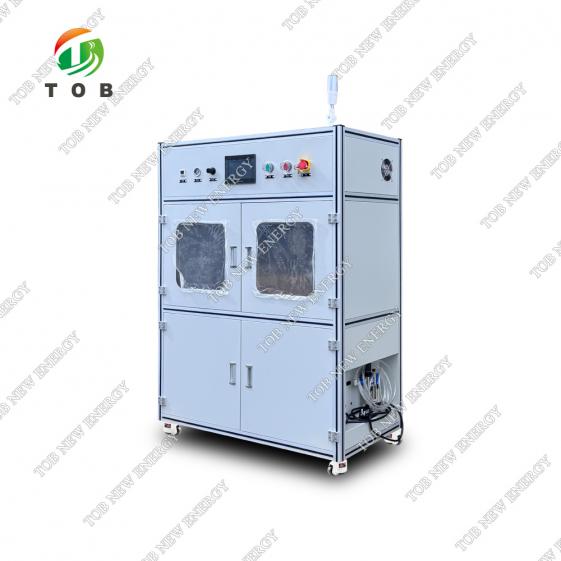

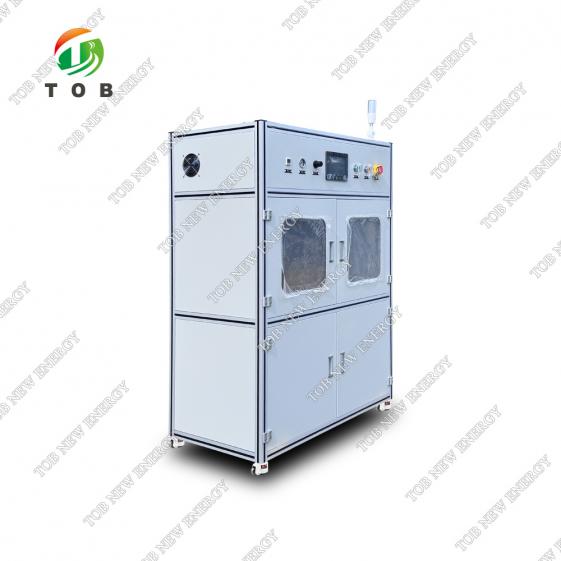

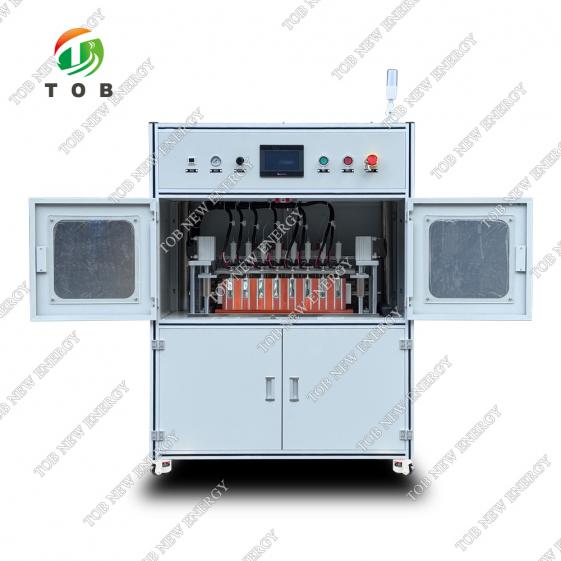

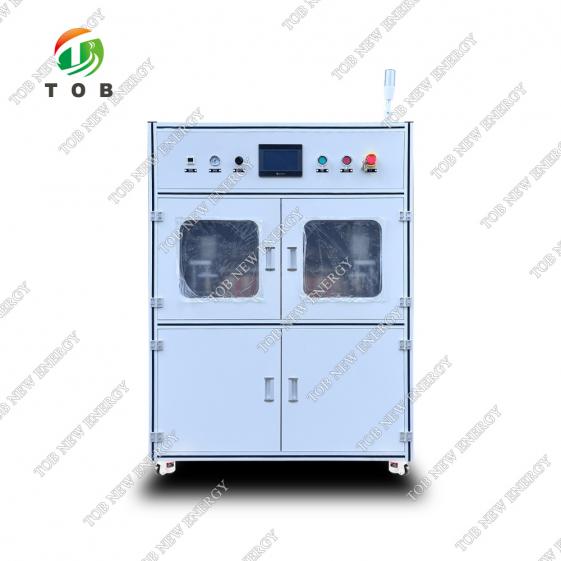

8-Kanal-Unterdruck-Bildungsmaschine für prismatische Zellen

Diese spezielle 8-Kanal-Unterdruckformierungsmaschine TOB-NPF-5V30A-8 ist für die kritischen Formierungs- und Sortierprozesse von prismatischen Lithium-Ionen-Zellen während der Batterieherstellung konzipiert.
  • Marke:

    TOB NEW ENERGY
  • Art.-Nr.:

    TOB-NPF-5V30A-8
  • Bestellung (moq):

    1set
  • Zahlung:

    L/C,T/T
  • Produktherkunft:

    China
  • Hafen:

    XIAMEN
Produktdetail

8-Kanal-Unterdruck-Bildungsmaschine für prismatische Zellen


SPEZIFIKATIONEN


Diese spezielle 8-Kanal-Unterdruckformierungsmaschine TOB-NPF-5V30A-8 ist für die kritischen Formierungs- und Sortierprozesse von prismatischen Lithium-Ionen-Zellen während der Batterieherstellung konzipiert.

Diese 8-Kanal-Unterdruck-Formierungsmaschine enthält 1 Satz Stromversorgungsschrank (5 V, 20 A, insgesamt 8 Punkte), 1 Satz Nadelbett-Befestigungssatz (8 Punkte/Satz) und 1 Satz Unterdruck-Vakuumsystem.

Der Vorrichtungs- und Stromversorgungssteuerteil ist eine geteilte Struktur.


Ablauf

Legen Sie die Batterie manuell in die Vorrichtung ein → starten Sie das Nadelbett → starten Sie den Unterdruckprozess und laden Sie die chemische Formation auf → die chemische Formation ist abgeschlossen → öffnen Sie die Nadelbettvorrichtung manuell → entladen Sie die Batterie manuell


Technische Parameter

  • Anwendbares prismatisches Batteriemodell: 2714892
  • Formationskanal: 8 Kanäle.
  • Erreichen Sie einen Vakuumgrad von 0 bis 85 kPa.
  • Das Designkonzept der Sondenplattenbaugruppe ist modular aufgebaut, um eine schnelle Entnahme und einen schnellen Austausch zu ermöglichen.
  • Schrank mit Rauchmelder und anderer Überwachung, 24-Stunden-Überwachung, um aktive Sicherheitsmaßnahmen zu ergreifen.


Testerparameter

Artikel

Parameter

Eingangsleistung

Wechselstrom 220 V +10 %/50 Hz

Eingangswirkleistung

1800 W

Auflösung (AD/DA)

AD: 24 Bit; DA: 16 Bit

Eingangsimpedanz

≥100 MQ

Energiesparende Effizienz

>65 % der Gesamtmenge

Lärm

<75 dB (gemessen in 1 m Entfernung)

Parallelfunktion

Unterstützt die Parallelschaltung von Kanälen

IP-Schutzart

Schutzklasse IP20

Kanaleigenschaften

Duale Closed-Loop-Struktur für Konstantstromquelle und Konstantspannungsquelle

Kanalsteuerungsmodus

Unabhängige Kontrolle

Spannungs- und Stromerkennungsabtastung

Vierleiteranschluss

Stromspannung

Reichweite

25 mV bis 5 V

Minimale Entladespannung

1,5 V (2 m Leitungslänge)

Genauigkeit

± 0,05 % vom Skalenendwert

Stabilität

0,1 % des Skalenendwerts

Aktuell

Reichweite

Bereich 1: 1 A; Bereich 2: 6 A; Bereich 3: 12 A; Bereich 4: 30 A.

Minimaler Ausgangsstrom

5 mA

Genauigkeit

± 0,05 % vom Skalenendwert

Konstanter Spannungsabschaltstrom

Bereich1: 0,2 mA; Bereich2: 1,2 mA; Bereich 3: 2,4 mA; Bereich 4: 6 mA

Stabilität

0,1 % des Skalenendwerts

Leistung

Maximale Ausgangsleistung pro Kanal

150 W

Genauigkeit

±0,1 % vom Skalenendwert

Stabilität

0,2 % des Endwerts

Zeit

Stromanstiegszeit

≤1 ms (10 % bis 90 % des FS)

Lade-/Entladeübergangszeit

≤10 ms (-90 % bis 90 % des FS)

Arbeitsschritt-Zeitbereich

≤(365*24) Stunden/Schritt;:Zeitformatunterstützung 00:00:00.000(h: min: s.ms)

Abtastfrequenz

10 Hz (Minimales Zeitintervall: 100 ms)

Arbeitsmodus

Lade- und Entlademodus

Laden/Entladen mit konstantem Strom, Laden/Entladen mit konstanter Spannung, Laden/Entladen mit konstantem Strom und konstanter Spannung, Laden/Entladen mit konstanter Leistung, Impulsladen/-entladen, Entladen mit konstantem Widerstand, Laden/Entladen im Folgemodus usw.

Ausschlussbedingungen

Spannung, Strom, relative Zeit, Kapazität, Energie, -△V, benutzerdefinierte Variablen usw.

DCIR-Test

Unterstützung benutzerdefinierter Punkte für die DCIR-Berechnung

Impulslade-/Entlademodus

Konstantstrommodus, Konstantleistungsmodus

Minimale Impulsbreite

100 ms

Anzahl der Impulse

Unterstützt 32 verschiedene Impulse in einem einzigen Impulsschritt.

Impulsschaltung

Ein Pulsschritt ermöglicht das kontinuierliche Umschalten zwischen Laden und Entladen.

Impulsabschaltbedingung

Spannung, relative Zeit

Zyklus

Zyklustestbereich

1~65535 mal

Anzahl der Schritte in einem einzelnen Zyklus

≤255

Schleifenverschachtelung

<10 Schichten

Schutz

Softwareschutz

Power-Down-Datenschutz, Offline-Testfunktion, kann die Sicherheitsschutzbedingungen einstellen, Einstellungsparameter umfassen: Spannungsobergrenze, Spannungsuntergrenze, Stromobergrenze, Stromuntergrenze, Kapazitätsobergrenze, Verzögerungszeit, benutzerdefinierter variabler Schutz und so weiter.

Hardwareschutz

Verpolungsschutz, Überspannungsschutz, Überstromschutz, Übertemperaturschutz, Not-Aus-Schutz usw.

Anforderungen an Kommunikation und Computerkonfiguration

CPU-Anforderungen

Pentium Dual-Core oder höher, Frequenz 4G oder höher

Erinnerung

Empfohlen 16G oder mehr

Kommunikationsmethode für den oberen Computer

Basierend auf dem TCP/IP-Protokoll

Server-Festplattenanforderungen

Empfohlen werden 500 GB oder mehr

Anforderungen an das Server-Betriebssystem

Windows 7 oder höher

Datenbank

Nutzen Sie die MySQL-Datenbank zur zentralen Verwaltung von Testdaten

Datenausgabemethode

EXCEL, TXT, GRAPH, PDF, CSV

Kommunikationserweiterung (optional)

Unterstützt CAN-, RS485-Kommunikation und BMS-Kommunikation mit DBC-Konfigurationsfunktion.

Anforderungen an die Arbeitsumgebung der Ausrüstung

Betriebstemperaturbereich

0 ℃-40 ℃ (im Bereich von 25 ± 10 ℃, um die Messgenauigkeit zu gewährleisten: Genauigkeitsdrift 0,005 % von FS/C)

Lagertemperaturbereich

-10℃~50℃

Relativer Feuchtigkeitsbereich der Arbeitsumgebung

≤70 % relative Luftfeuchtigkeit (keine Wasserdampfkondensation)

Relativer Luftfeuchtigkeitsbereich bei Lagerung

≤80 % relative Luftfeuchtigkeit (keine Wasserdampfkondensation)


Schutzfunktionen

  • Datenwiederherstellung bei abnormalen Zuständen.
  • Software-Überspannungs-, Unterspannungs-, Überstrom-, Unterstrom- und Überkapazitätsschutz.
  • Der Spannungs- und Stromschutzwertbereich kann eingestellt, nach dem Schutz abgefragt und aufgezeichnet werden.
  • Der Not-Aus-Knopf ist eingestellt und die Vorrichtung öffnet sich automatisch, wenn sie im Notfall stoppt.
  • Ein Rauchmelder ist installiert. Bei einem Rauchmelder stoppt die Maschine und gibt einen Alarm aus.
  • Nach dem Ende des Maschinenalarms ist es möglich, den unvollendeten Vorgang an der unterbrochenen Stelle fortzusetzen, ohne den Vorgang von vorne zu beginnen.
  • Wenn die Kommunikation zwischen der unteren und der oberen Maschine unterbrochen wird, wird die Kommunikation wieder normalisiert und Sie können gemäß dem ursprünglichen Prozess weiterarbeiten.
  • Bei einem anormalen Stromausfall des Geräts können Sie den aktuellen Prozessschritt weiter ausführen.
  • Bei einer vorübergehenden Kommunikationsunterbrechung oder einem PC-Ausfall wird das Gerät automatisch in den Wartezustand versetzt, um die Kommunikation schnell wiederherzustellen und den aktuellen Vorgang fortzusetzen.


Wichtige Marken von Ersatzteilen

Name

Marke

Digitales Vakuumdruckmessgerät

SMC oder gleichwertig

Pneumatische Komponenten

Airtac/SMC oder gleichwertig

Prüfspitze

Kundenspezifisch (verkupfert)

Unterdruck-Saugnapf

Maßgeschneidert

Stromversorgungsschrank

Maßgeschneidert


Liste mit zufälligem Zubehör

Name der Prüfsonde

Spezifikation

Menge

Prüfspitze

Maßgeschneidert

1 Stk.

Unterdruckdüse

Maßgeschneidert

1 Stk.


Anforderungen an die Installationsumgebung

  • Konfiguration der Stromversorgung: AC380V, 50Hz, Spannungsschwankungsbereich: +10% ~ -10%; die Gesamtleistung des Geräts beträgt etwa 4KW.
  • Druckluft: 0,6–0,8 MPa; Luftdruckschwankung ±1 % (wasser-, ölfreie, gefilterte, druckstabilisierte saubere Luft).
  • Vakuumquelle: -98 kPa.
  • Trockene Stickstoffquelle: 0,1–0,3 MPa.
  • Gerätespezifikation:

(1) Gerätegewicht: ca. 100 kg.

(2) Außenmaß: ca. 0,85 m Länge x 0,4 m Breite x 0,5 m Höhe.

(3) Erscheinungsfarbe: hellgrau oder nach Kundenwunsch.

  • Umweltanforderungen:

(1) Umgebungstemperatur: 0~45℃.

(2) Relative Luftfeuchtigkeit: 30 % bis 75 % RCH. Es muss sichergestellt werden, dass die Luft am Standort trocken und ungehindert ist und keine Säure- oder Alkalikorrosion aufweist.

(3) Masse: Schutzerdung.

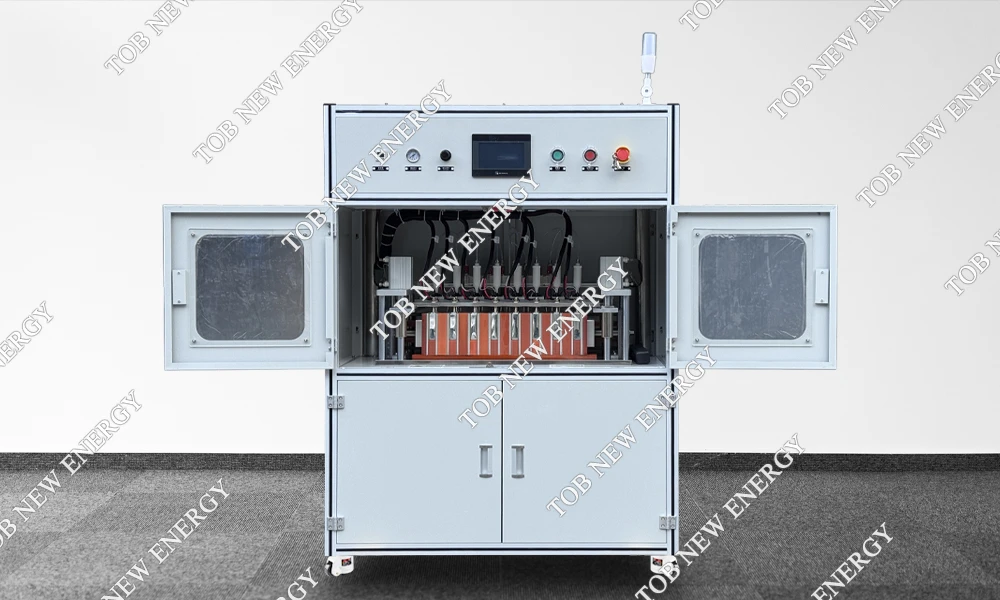

PRODUKTANZEIGE


8-Channels Negative Pressure Formation Machine for Prismatic Cell
8-Channels Negative Pressure Formation Machine for Prismatic Cell
8-Channels Negative Pressure Formation Machine for Prismatic Cell
8-Channels Negative Pressure Formation Machine for Prismatic Cell
8-Channels Negative Pressure Formation Machine for Prismatic Cell
8-Channels Negative Pressure Formation Machine for Prismatic Cell
