XIAMENTransferbeschichtungsmaschine für Batterieelektroden
SPEZIFIKATIONEN

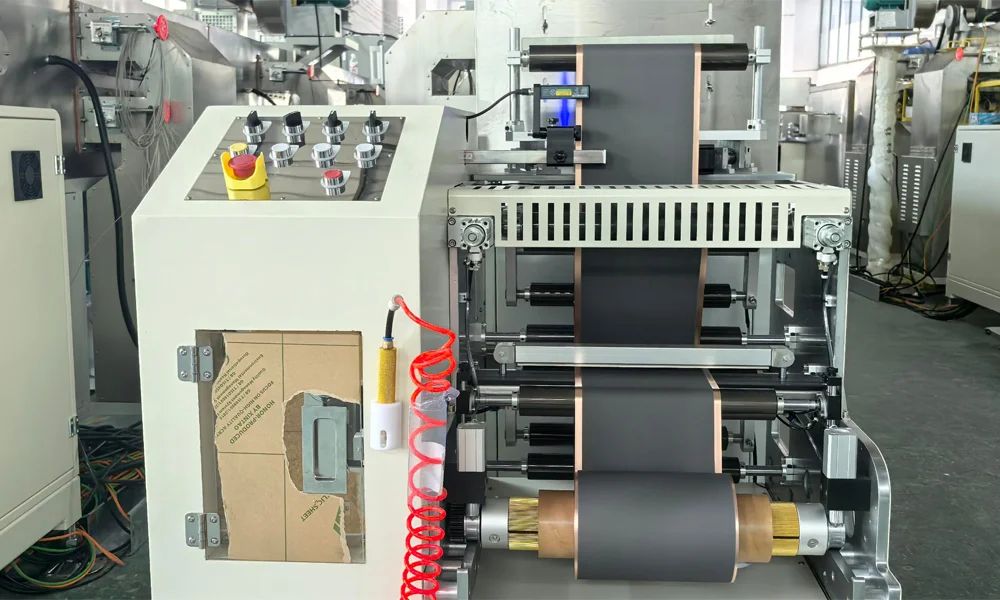

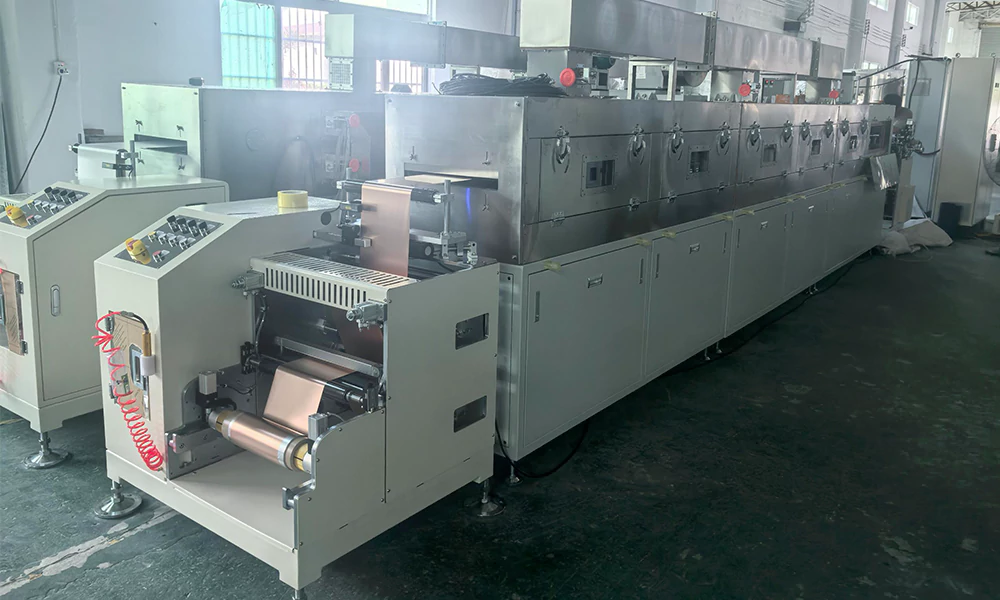

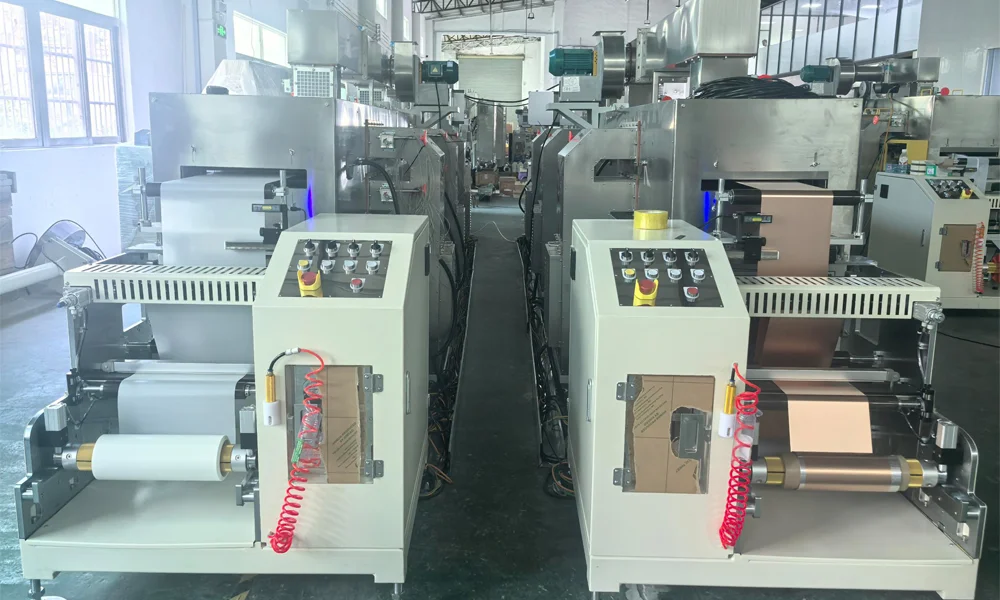

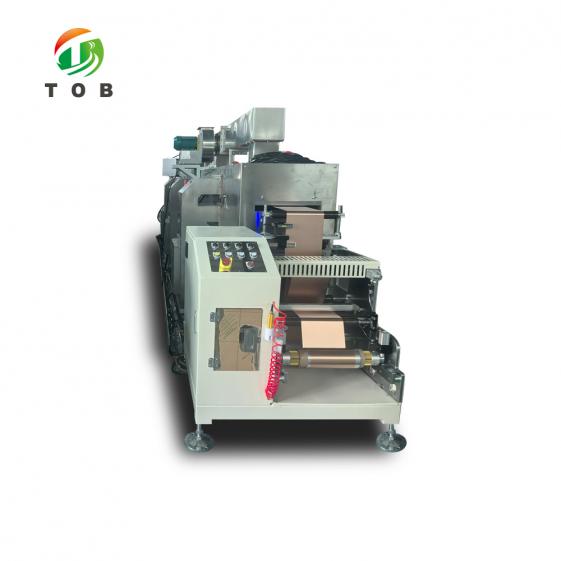

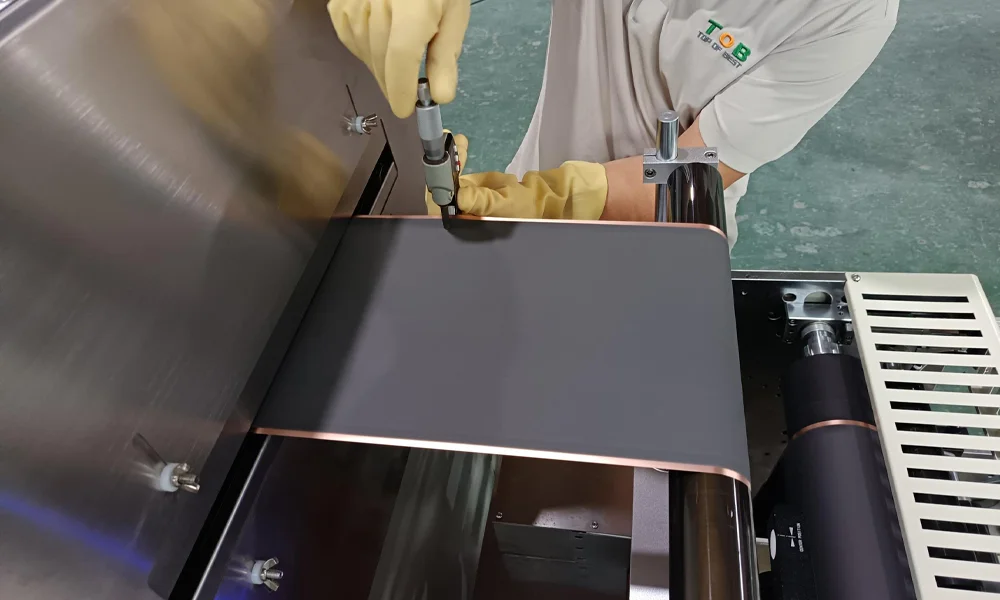

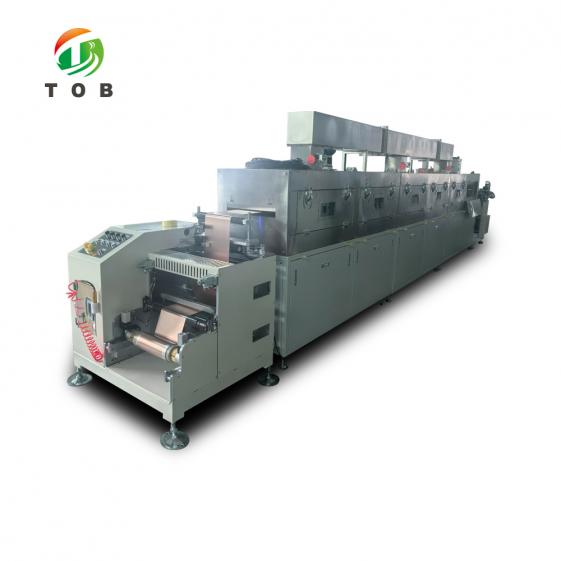

Die Batterieelektroden-Transferbeschichtungsmaschine TOB-SY400-6M wird für die Präzisionsbeschichtung von Anoden- und Kathodenelektroden von Lithium-Ionen-Batterien verwendet und besteht hauptsächlich aus dem Abwickelteil, dem Kopfteil, dem Ofenteil, dem Zugteil, dem Wickelteil und dem elektrischen Steuerteil.
Die gemischte Aufschlämmung wird gleichmäßig auf das Substrat aufgetragen, um sicherzustellen, dass Größe und Gewicht innerhalb des Prozessbereichs liegen. Nach dem Trocknen wird sie aufgerollt, um sie für den späteren Prozess vorzubereiten.
Substratabwicklung → Spannungsstabilisierung → Transferbeschichtung → Trocknung → Spannungsstabilisierung → Traktion → Rückwicklung und Korrektur
Substratparameter
Artikel |
Kathode |
Anode |
Substrat |
Aluminiumfolie |
Kupferfolie |
Breite (mm) |
100~330 |
100~330 |
Dicke (µm) |
9~15 |
6~15 |
Hinweis: Bei der Abnahme darf die verwendete Aluminium- oder Kupferfolie nicht schlaff sein und darf keine ungleichmäßige Dicke und kein ungleichmäßiges Gewicht aufweisen, außerdem darf keine Öloberfläche oder andere Erscheinungen vorhanden sein, die die Leistung der Beschichtung beeinträchtigen. |
Gülleparameter
Artikel |
Kathode |
Anode |
Material |
LFP, NCM usw. |
Graphit |
Lösungsmittel |
NMP |
DI-Wasser |
Feststoffgehalt (Gew.-%) |
40~85 |
35~65 |
Spezifisches Gewicht der Aufschlämmung (g/cm3) |
1,5~3,0 |
1,0~2,0 |
Viskosität (mPa.s) |
5000 ~ 15000 |
3000 ~ 8000 |
Bemerkung: (1) Der Feststoffgehalt der gleichen Schlammcharge: Schwankung ≤±0,5 %. (2) Die Viskosität der gleichen Schlammcharge: Schwankung ≤±500 mPa.s, 25±2℃. |
Beschichtungsparameter
Artikel |
Kathode |
Anode |
Beschichtungsmodus |
Kontinuierliche und intermittierende Transferbeschichtung |
Kontinuierliche und intermittierende Transferbeschichtung |
Beschichtungsbreite (mm) |
Max 300 |
Max 300 |
Trockendicke einer einzelnen Beschichtung (µm ) |
80 ~ 250 |
80 ~ 250 |
Einseitiges Beschichtungsgewicht (g/m2) |
100 ~ 250 |
80 ~ 200 |
Beschichtungsgeschwindigkeit (m/min) |
0,5-2 |
0,5-3 |
Beschreibung: Die Beschichtungsgeschwindigkeit hängt von den Produkteigenschaften (Materialsystem, Beschichtungsdicke, Feststoffgehalt, Temperatur) ab. Die in der Tabelle angegebene maximale Beschichtungsgeschwindigkeit kann die speziellen Anforderungen des Beschichtungsprozesses nicht erfüllen. |
Gerätespezifikationsparameter
NEIN |
Artikel |
Inhalt |
1 |
Rollenbreite |
400 mm |
2 |
Mechanische Geschwindigkeit (ohne Beladung) |
Max. 3 m/min |
3 |
Abwickelspezifikation |
Rollendurchmesser: Max. 200mm Tragfähigkeit g: Max. 100kg Rollenspezifikation: Innendurchmesser 3 Zoll (ca. 76,2 mm), Länge ≤ 450 mm. Rollenmaterial: Metall, ABS-Kunststoff, Papier. |
4 |
Wicklungsspezifikation |
Rollendurchmesser: Max. 200mm Tragkraft: Max. 100kg Rollenspezifikation: Innendurchmesser 3 Zoll (ca. 76,2 mm), Länge ≤ 450 mm. Rollenmaterial: Metall, ABS-Kunststoff, Papier. |
5 |
Backofen-Heizmodus |
Elektroheizung |
6 |
Ofenbau |
3 Abschnitte x 2 m/Abschnitt = 6 m, einlagig |
7 |
Backofentemperatur |
Max. 140℃ |
Hauptkomponenten
NEIN |
Einheitenname |
Menge |
Hinweise |
1 |
Abwickeleinheit |
1 Satz |
Einzelarbeitsplatz, manueller Rollenwechsel |
2 |
Beschichtungseinheit |
1 Satz |
|
3 |
Backofeneinheit |
1 Satz |
Einlagig, 2m x 3 Abschnitte = 6m, elektrische Heizung |
4 |
Zugmaschine |
1 Satz |
|
5 |
Spuleinheit |
1 Satz |
Einzelarbeitsplatz, manueller Rollenwechsel |
6 |
Elektronisches Steuerungssystem |
1 Satz |
|

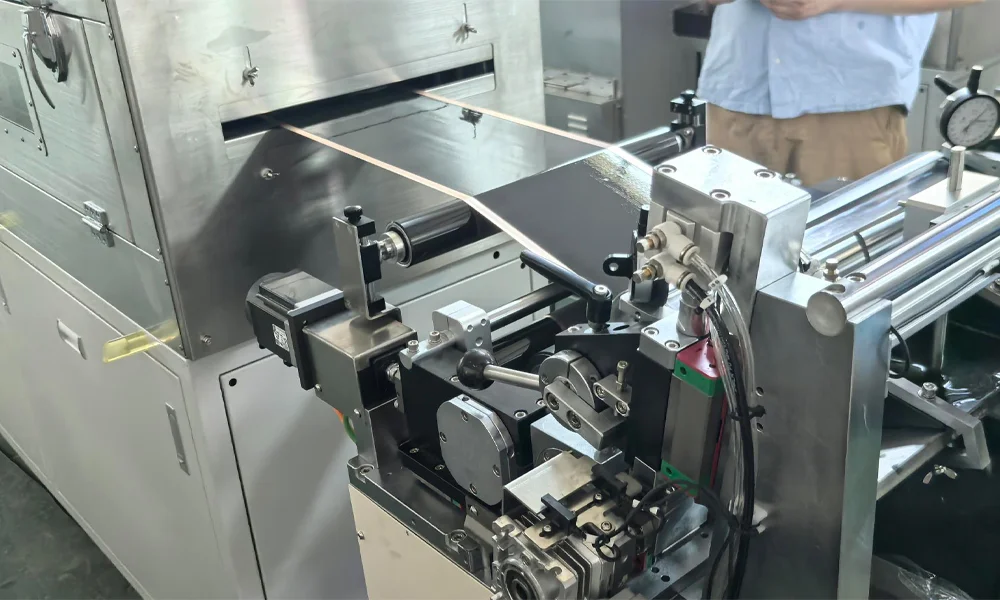

Beschichtungseinheit
NEIN. |
Artikel |
Inhalt |
1 |
Strukturmodus |
Vertikale Gesamtplattenstruktur, Oberflächenverchromung. Das Blech besteht aus SUS304. |
2 |
Hauptantriebsmotor |
Servomotor, Soft-Connector zur Kraftübertragung |
3 |
Intermittierender Fahrmodus |
Servomotor |
4 |
Einstellung der Spalthöhe zwischen Schaber und Beschichtungswalze |
Automatische Servoeinstellung, Touchscreen-Steuerung. Die Auflösung ist auf 0,1 µm eingestellt |
5 |
Abstreiferstruktur |
Doppelseitiger Kommaschaber, Oberfläche galvanisiert, Durchmesser ≥78mm |
6 |
Schaberwinkel-Drehsteuerung |
Manuelle Steuerung (Griffdrehung) |
7 |
Beschichtungswalze (Stahlwalze) |
Durchmesser ≥100mm, Oberfläche mit Hartchrom beschichtet |
8 |
Hintere Walze (Gummiwalze) |
Durchmesser ≥100mm, Oberfläche mit EPDM-Kleber beschichtet |
9 |
Mischstruktur des Materialtanks |

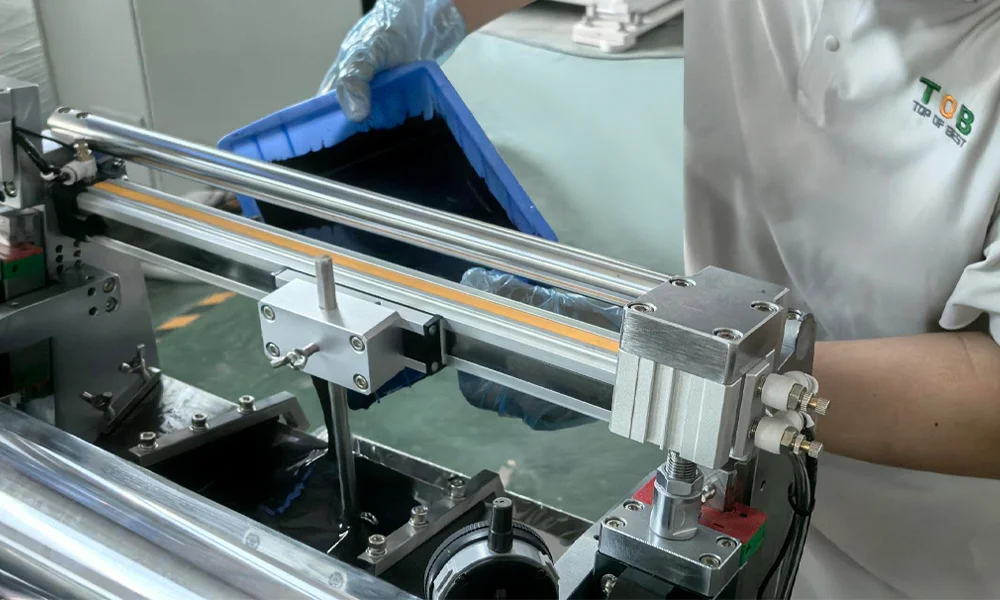

Der stangenlose Zylinder treibt den Mischstab in einer geraden Linie an, mit einstellbarer Geschwindigkeit, um eine Sedimentation der Aufschlämmung zu verhindern. |
10 |
Prallplatte |
POM-Platte + Schaumstoffschwamm |
11 |
Einstellung der Beschichtungsbreite |
Ändern Sie die Beschichtungsbreite durch Verstellen der linken und rechten Prallplatten |
12 |
Abstreiferwalzen-Antriebseinheit |
Anheben und Komprimieren des Zylinders |
13 |
Betriebsart |
Kombinierte Bedienung per Touchscreen und Tasten |
Liste der gefährdeten Teile und Verschleißteile
NEIN. |
Name |
Austauschzyklus |
Bemerkung |
1 |
Beschichtungsstahlwalze |
1 Jahr |
Regelmäßiges Schleifen |
2 |
Beschichtung Wälzlager |
1 Jahr |
Regelmäßiger Austausch |
3 |
Beschichtungsgummiwalze |
6~8 Monate |
Regelmäßiges Schleifen |
4 |
Hinteres Rollenlager |
1 Jahr |
Regelmäßiger Austausch |
5 |
Luftschacht |
Mehr als 1 Jahr |
Bei Luftleckagen kann der innere Gummischlauch ausgetauscht werden |
6 |
Überrolllager |
2 Jahre |
Anfällige Teile (auf Wartung achten) |
7 |
Luftfilterelement |
6~12 Monate |
Anfällige Teile, regelmäßiger Austausch |
8 |
Heizrohr |
12~18 Monate |
Anfällige Teile |
9 |
Temperaturfühler |
6~12 Monate |
Anfällige Teile |
Notiz:
1) Der Austauschzyklus anfälliger Teile sollte auf der tatsächlichen Nutzung basieren.
2) Die Tabelle dient nur als Referenz. Bitte beachten Sie die Liste, die bei der Lieferung der Ausrüstung bereitgestellt wird.
Anforderungen an die Geräteinfrastruktur
NEIN. |
Artikel |
Inhalt |
1 |
Gesamtabmessung |
Ausstattung ca. L8,1m * B2,0m * H2,1m (die Breite umfasst nicht den Schaltschrank und die Länge umfasst nicht den Betriebsraum) |
2 |
Stromversorgung |
Dreiphasiger Wechselstrom 380 V ± 10 %, 50 Hz, Schutzleitererdung. Installierte Leistung der Ausrüstung: 55 kW, Anzahl der Hauptstromversorgungen: 1. |
3 |
Druckluft |
1)Druckluft Druck: ≥0,6 MPa, Luftdruckschwankung ±1 % (saubere Luft nach Wasserentfernung, ölfrei, Filterung und Druckstabilisierung) 2)Druckluftverbrauch: 10m3/h, Anzahl Schnittstellen: 1. 3) Gasrohrspezifikation: Φ12 mm. |
4 |
Umweltanforderungen |
1) Umgebungstemperatur: Der Beschichtungsteil beträgt 25 ± 5 °C (je nach Prozessanforderungen des Käufers). 2) Relative Luftfeuchtigkeit: 10 % bis 30 % RCH (je nach Prozessanforderungen des Käufers). 3) Sauberkeit: Klasse 100000 (entsprechend den Prozessanforderungen des Käufers). |
5 |
Bodenanforderungen |
1) Gesamtgewicht der Ausrüstung: ca. 3 Tonnen. 2)Bodenebenheit ± 5 mm/m2, Tragfähigkeit ≥ 500 kg/m2. |
6 |
Ofenluftvolumen |
1) Das maximale Abluftvolumen bei 140 °C, Kathode 2000 m3/h, Anode 2000 m3/h. 2) Das maximale Frischluftvolumen bei 60 °C, Kathode 1500 m3/h, Anode 1500 m3/h. |
