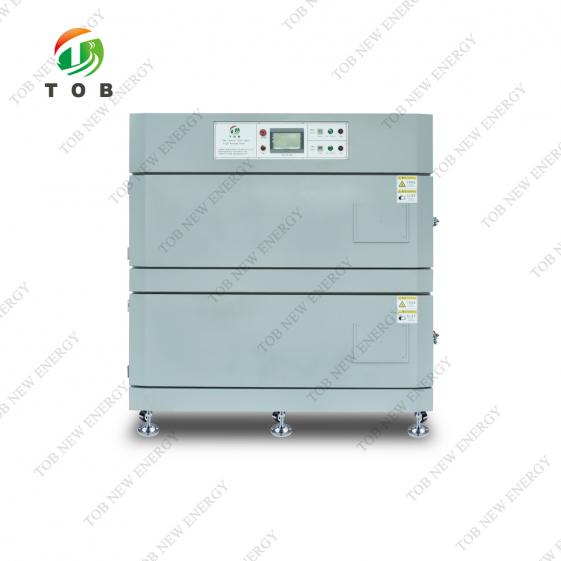

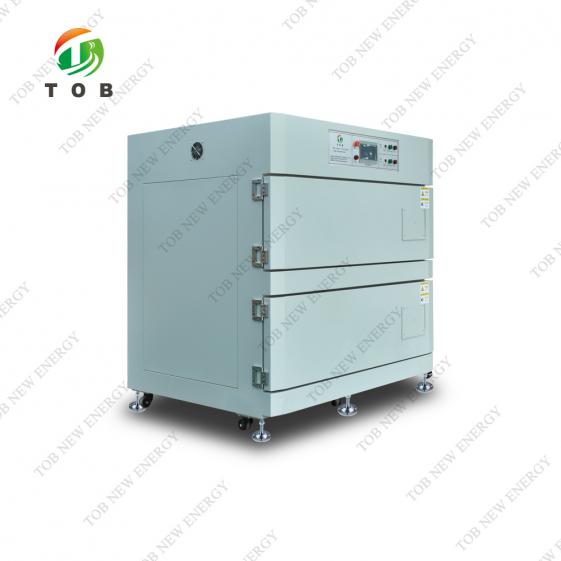

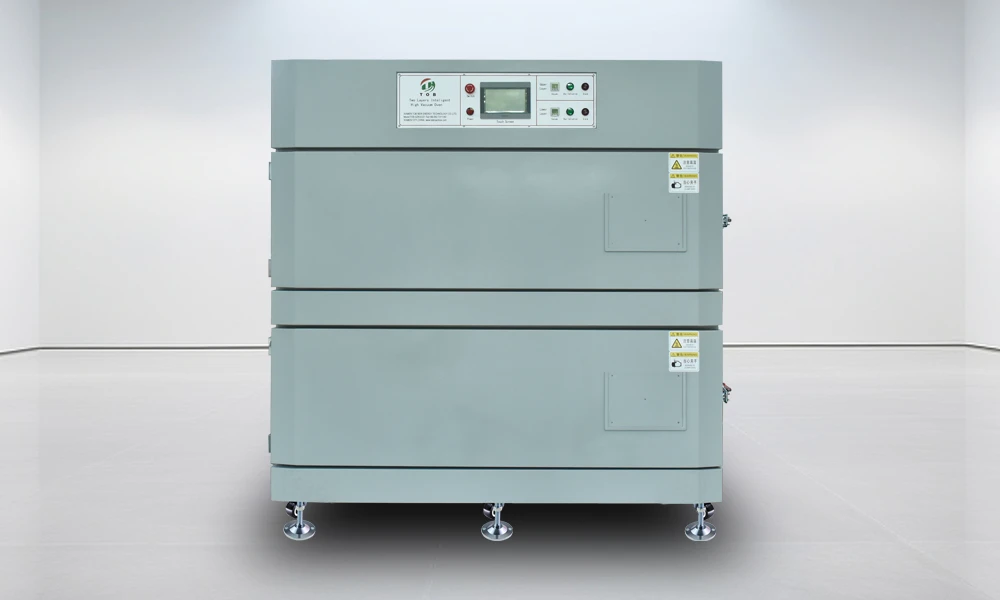

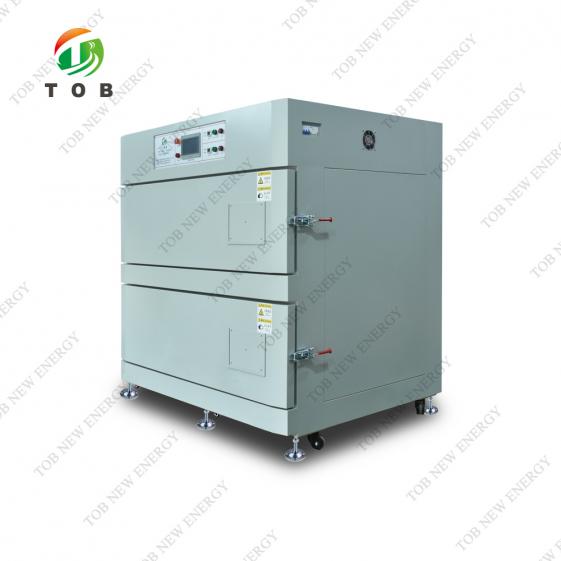

Doppellagiger Hochvakuumofen

Hochvakuumdesign

Der Innenraum wird im Standard-Schweißverfahren für Druckbehälter hergestellt und zeichnet sich durch hohe Vakuumstabilität, lange Lebensdauer und Formstabilität aus.

Stabile Temperaturhomogenität

Die Temperaturhomogenität bei konstanter Temperatur beträgt ±2 °C.

Angemessene Raumgestaltung

Die Größe des Innenraums kann entsprechend der Größe der Kundenbatterie gestaltet werden, um die Raumausnutzung zu verbessern.

Präzise Temperaturregelung

Temperaturregelung mittels Thyristor SSR+PID-Modus, geringe thermische Trägheit, gute Temperaturregelung.

Heizmodus

Die Heißluft zirkuliert außerhalb und innerhalb des Innenraums, sodass die Temperatur innerhalb und außerhalb des Ofenraums gleichmäßig ist. Durch Wärmestrahlung und Wärmeübertragung wird die Temperaturverteilung im Innenraum sichergestellt. Beim Abkühlen wird das Heizrohr geschlossen, die Wärme im Inneren durch die Luftzirkulation abgeführt und die Abkühlgeschwindigkeit beschleunigt.

Sechs Sicherheitsvorkehrungen

Gewährleisten Betriebssicherheit und Produktzuverlässigkeit.

Automatische Programmsteuerung

SPS-Programmsteuerung für Heizung, Vakuumpumpen, Stickstoffeinspritzung, manueller/automatischer Betrieb umschaltbar, automatische Zeitsteuerung für die Heizung; einfach Heizzeit, Vakuumzeit und Stickstoffzeit einstellen, das Programm führt den Back- und Belüftungsprozess automatisch durch.

Interne Lufttransportstruktur

Es wird magnetische Flüssigkeit für den Lufttransport verwendet, die sich durch gute Dichtleistung und hohe Temperaturbeständigkeit auszeichnet.

Größe des Innenraums

H 350 mm * B 1350 mm * T 600 mm * 2 Schichten (abhängig vom tatsächlichen Ofen)

Gesamtabmessungen

H 2000 mm * B 1800 mm * T 1400 mm (abhängig vom tatsächlichen Ofen)

Material der Ofenschale

A3 kaltgewalztes Stahlblech, Einbrennlackierung, Farben: Weiß, Grau, Orange (kundenspezifisch)

Innenmaterial

Edelstahl-Drahtziehplatte, Dicke: 4,0 mm

Türöffnung

Einseitige Tür

Innendichtungsring

Offenformguss, Silikonkautschuk-O-Ring, hochtemperatur- und korrosionsbeständig

Steuerungsmodus

SPS-Automatiksteuerung, Touchscreen-Bedienung

Vakuum- und Stickstoffbefüllungspositionen und Schnittstellenspezifikationen

Die Schnittstellenposition befindet sich an der Rückseite des Geräts; die Vakuumschnittstelle ist KF40, die Trockenluftschnittstelle ist eine 12-mm-Luftrohrschnittstelle.

Vakuumgrad

Vakuumgrad des unbelasteten Hohlraums ≤ 10 Pa, Vakuumgrad des vollbelasteten Hohlraums: 50 Pa - 100 Pa, Luftleckage über 24 Stunden ≤ 500 Pa

Heizmethode

Verwendung von internem und externem Doppelzirkulationswind, internem und externem Doppelwärmequellen-Doppelregelungs-Heizmodus durch Wärmestrahlung, Wärmeleitung, elektrische Heizregelung

Externe Heizstruktur

U-förmige Luftzirkulation, Luftauslass links, Luftansaugung rechts, Abluft oben und unten, um eine gleichmäßige Temperatur zu erreichen

Interne Heizstruktur

Es wird das Doppelkanalprinzip verwendet

Hauptheiztemperaturregelung

Temperaturregelungsgenauigkeit innerhalb von ±0,5 °C

Temperaturfehler im Gehäuse

±2 °C (leeres Gehäuse, konstanter Temperaturzustand)

Temperaturbereich

Raumtemperatur +10 °C ~ 150 °C

Temperaturanstiegsgeschwindigkeit

Raumtemperatur ~85 °C ≤ 30 Minuten (Atmosphärendruck, Leerlaufzustand, Zeit, die das Gerät benötigt, um die Solltemperatur zu erreichen), Temperaturstabilitätszeit im Ofen 60–90 Minuten (leer);

Temperaturanstieg

Die Raumtemperatur steigt in einem Kurvenzustand auf den Sollwert und anschließend in einem linearen Zustand, nachdem die Temperatur konstant gehalten wurde.

Kühlmethode (optional)

Das Kaltluftsystem ist mit dem äußeren Luftkanal verbunden, und die Kühlung erfolgt abwechselnd vom äußeren Luftkanal der Innenauskleidung. Das Innere wird abwechselnd mit Vakuumstickstoff gekühlt.

Kühlzeit

≤ 30 Minuten (leerer Behälter, 100 °C ~ 60 °C), Volllasttestzeit ≈ 120–150 Minuten (abhängig von der Produktgröße)

Behälteroberflächentemperatur

Die Temperatur im Ofen beträgt 100 °C, und die Oberflächentemperatur beträgt ≤ Raumtemperatur + 15 °C

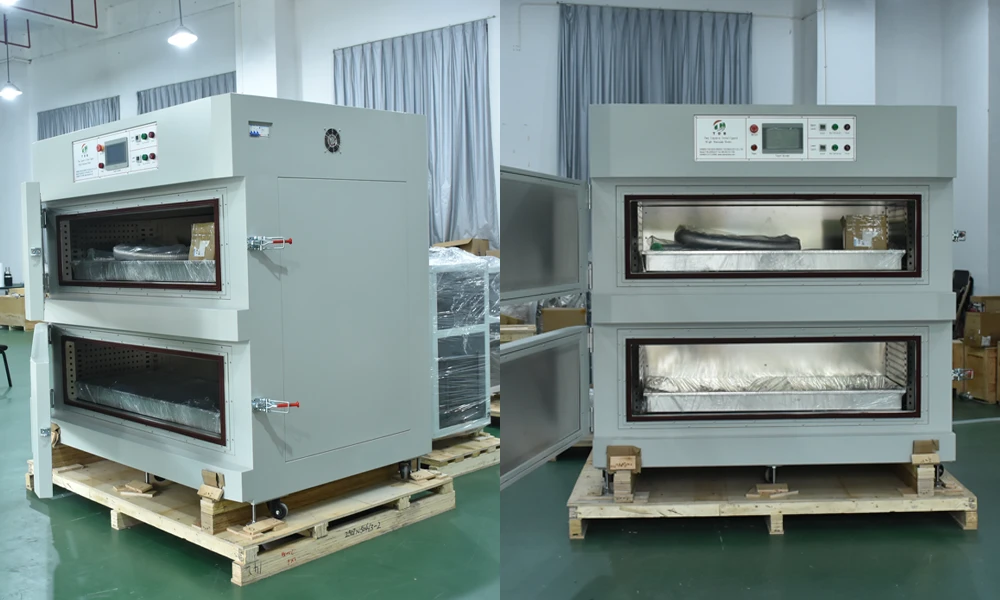

Jede Schicht arbeitet unabhängig

Erhitzen, evakuieren, mit Stickstoff füllen
