Optische Prüfvorrichtung für wässrige Batterie

Optisches Prüfgerät für wässrige Batterien

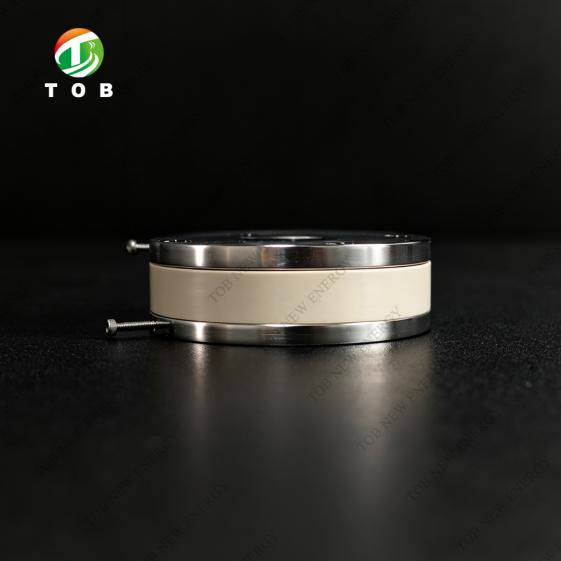

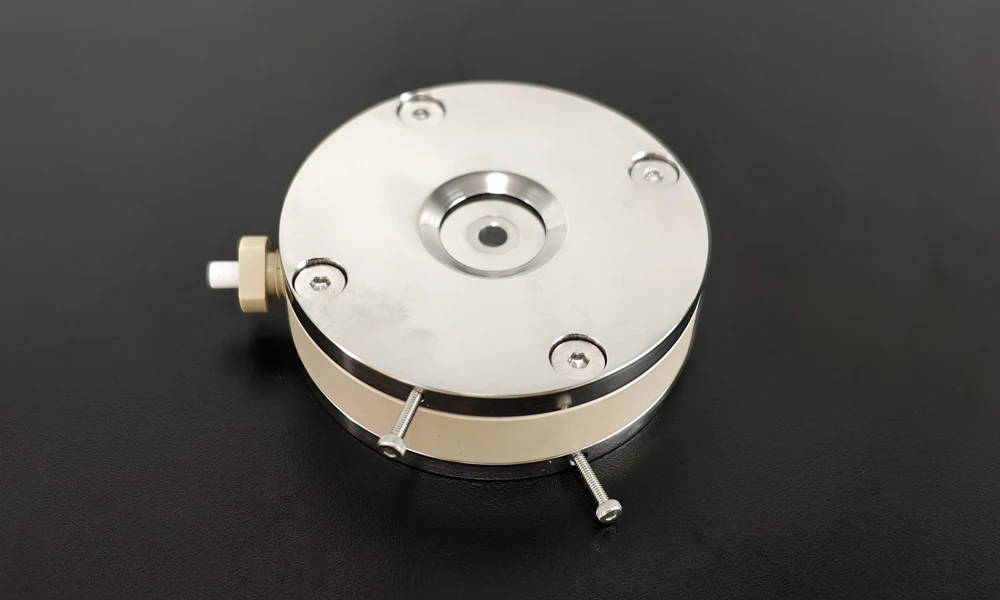

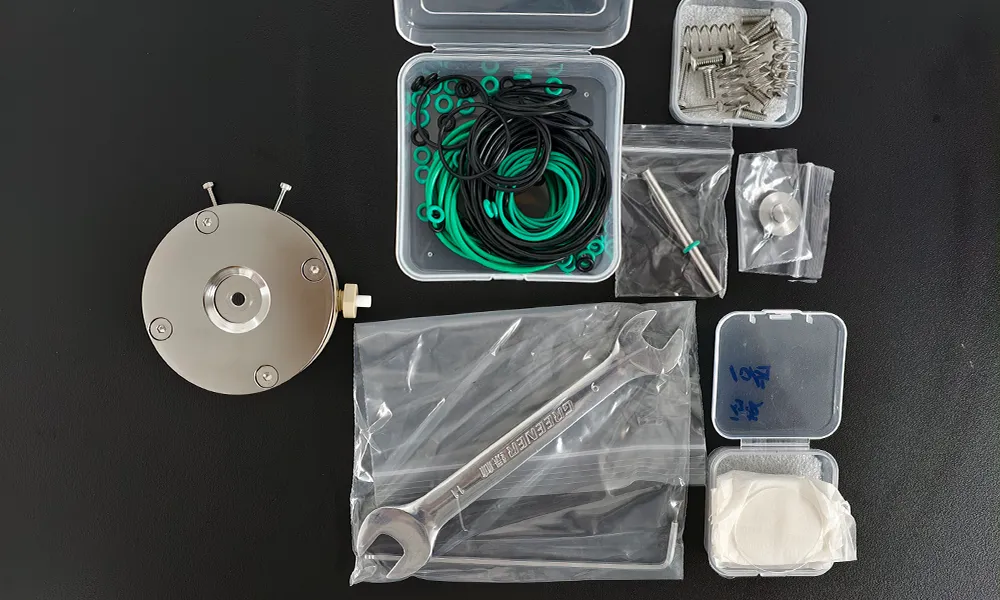

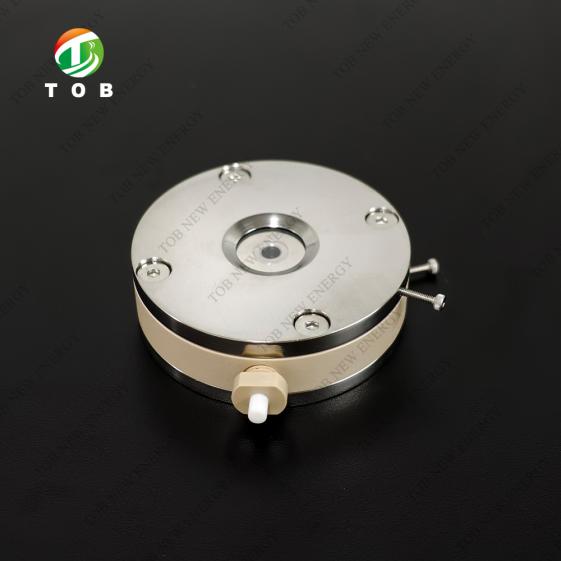

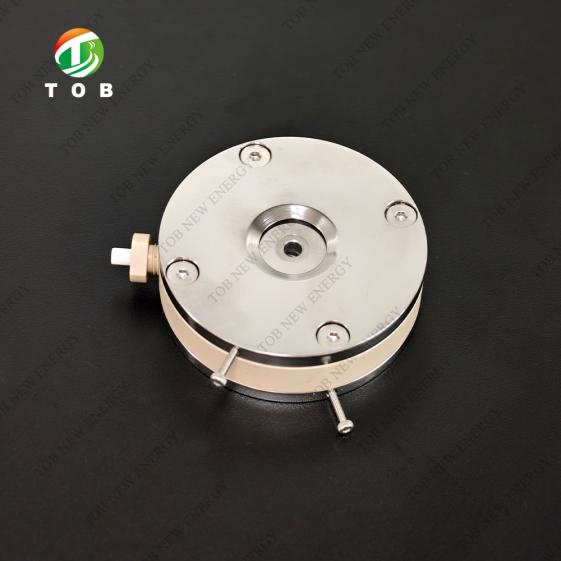

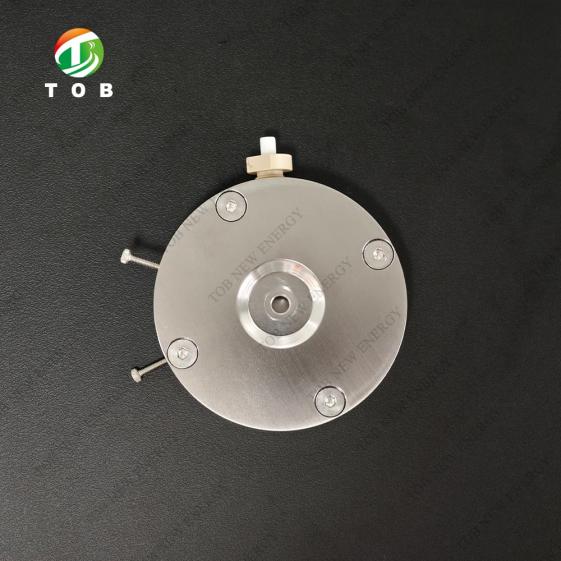

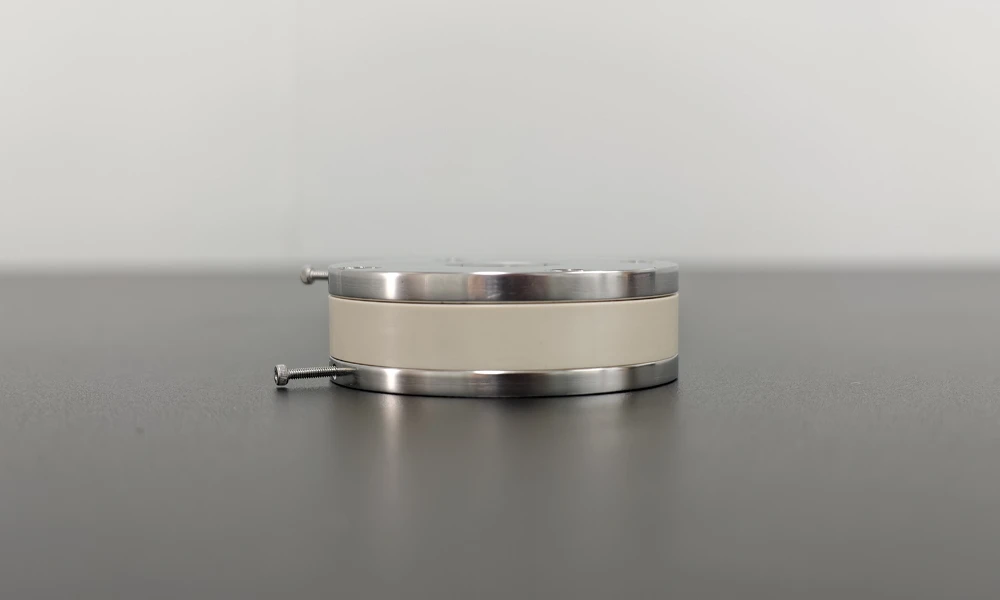

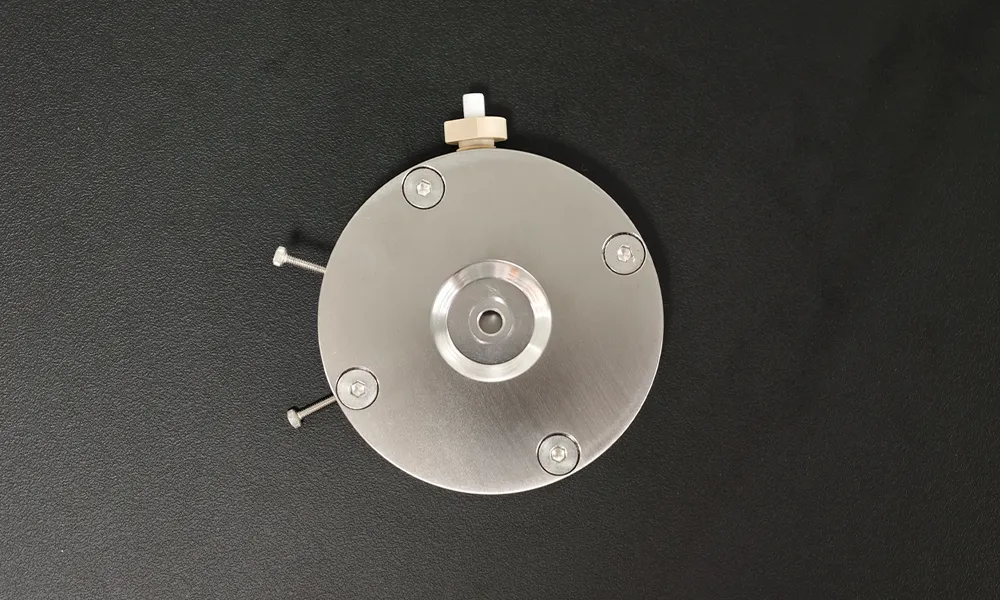

Dieses TOB-YCSX-3-16PTI ist eine spezielle optische Prüfhalterung, die für die Prüfung planarer wässriger Batterien entwickelt wurde. Die Zelle nimmt Batterien mit einem Innendurchmesser von ≤16 mm und einer Dicke von ≤5 mm auf, mit einem effektiven Beobachtungsdurchmesser von 8 mm. Die Halterung hat einen Außendurchmesser von 65 mm und eine Höhe von 21 mm. Das Material des Zellkörperhohlraums, das mit der Probe in Kontakt steht, ist hochreines Titan, der der Luft ausgesetzte Teil besteht aus 316-Edelstahl und die isolierenden Teile sind aus PEEK-Material gefertigt. Das Gerät eignet sich für planare Prüfungen mit optischen Mikroskopen, Raman-Spektroskopie und Infrarotspektroskopie. Eine seitliche Bohrung ermöglicht die Zugabe von Flüssigkeit oder das Einsetzen einer Referenzelektrode mit 4 mm Durchmesser und erlaubt die Verwendung als Drei-Elektroden-System.

Produktspezifikationen:

(1) Der Innendurchmesser für die Platzierung der Batterie beträgt ≤16 mm, die Dicke ≤5 mm und der effektive Beobachtungsdurchmesser 8 mm.

(2) Der Außendurchmesser der Halterung beträgt 65 mm, die Höhe 21 mm.

(3) Das Material des Zellkörperhohlraums, das mit der Probe in Kontakt steht, ist hochreines Titan, der der Luft ausgesetzte Teil besteht aus 316-Edelstahl und der isolierende Teil besteht aus PEEK-Material.

(4) Kann für planare Prüfungen mit optischem Mikroskop, Raman und Infrarot verwendet werden. Die seitliche Bohrung kann zur Flüssigkeitszugabe oder zum Austausch einer Referenzelektrode mit 4 mm Durchmesser verwendet werden, wodurch die Verwendung als Drei-Elektroden-System ermöglicht wird.
