Patent CN215543717U – Staub- und Eisenentfernungseinheit für Kalandern

Oct 19,2026
ERTETE GEBRAUCHSMUSTER · CN215543717U · AKTIV
Elektroden-Staub- und Eisenentfernungseinheit für Kalandermaschinen

C-förmige Schmutzkästen mit Elektromagneten, doppelten Luftpumpen und spindelgetriebenen Bürstenplatten, die Kalanderwalzen frei von Eisenspänen und Staub halten, ohne die Anlage anzuhalten – das Reinigungspatent hinter den TOB-Kalandrierungsgeräten.

Vollständige Spezifikation und Zeichnungen: CN215543717U auf Google Patents

Bei der Elektrodenfolienproduktion ist der Kalander (Rollenpresse) der Ort, an dem die Beschichtung auf der Folie verdichtet wird. Der Prozess muss sauber bleiben, um die Bahn fehlerfrei zu halten – dennoch verzeichnet die Spezifikation von CN215543717U ein bekanntes Problem in der Produktion: die zu jenem Zeitpunkt verwendeten Rollenpressen waren sehr umständlich zu reinigen, und die Maschine musste zur Reinigung angehalten werden, was die Produktionseffizienz stark senkte. Metallspäne und Beschichtungsstaub setzen sich zudem an Stellen ab, an denen sie wieder in die Elektrode eingepresst werden können.

CN215543717U, eingereicht am 26. August 2021 und erteilt am 18. Januar 2022, antwortet darauf mit einer selbstreinigenden Einheit, die um die Kalanderwalzen herum aufgebaut ist: Elektromagnete ziehen eisenhaltige Späne aus der Bahnzone, Luftpumpen saugen Staub von den Walzenoberflächen ab und spindelgetriebene Bürstenplatten kehren die eingefangenen Rückstände in eine Sammelschublade – und das alles, während sich die Walzen weiterdrehen.

Patentinformationen

Veröffentlichungsnummer CN215543717U
Anmeldenummer CN202122023666.7U
Titel (original) 一种锂电池辊压机极片除尘除铁装置 (Elektroden-Staub- und Eisenentfernungseinheit für Kalandermaschinen)
Erfinder Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Aktueller Inhaber XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. – das eingetragene Unternehmen von TOB NEW ENERGY
Anmeldedatum 26. August 2021
Erteilungsdatum 18. Januar 2022
Dokumenttyp Gebrauchsmuster (Kind-Code U)
Rechtsstatus Aktiv
Voraussichtliches Ablaufdatum 26. August 2031
Zeichnungen 4 Abbildungen
Amtlicher Datensatz Google Patents - CN215543717U
Über Titel und Terminologie auf dieser Seite. Der englische Titel oben ist eine von den Ingenieuren von TOB NEW ENERGY manuell überprüfte Übersetzung, die an die in unserer gesamten Geräteserie verwendete Terminologie angepasst ist; es handelt sich nicht um eine maschinelle Übersetzung. Der chinesische Originaltitel und die Ansprüche sind der maßgebliche Text – ein Leser, der diese Seite mit Google Patents vergleicht, wird möglicherweise Wortlautunterschiede feststellen, gerade weil der dortige öffentliche Datensatz maschinell übersetzt wurde. Abbildungen und Mechanismenbeschreibungen auf dieser Seite stammen aus der chinesischen Spezifikation und den Ansprüchen, nicht aus einer Übersetzung davon.
Ein Hinweis zum Patenttyp. Dies ist ein chinesisches Gebrauchsmuster, das die mechanische Struktur einer Vorrichtung und keine chemische Formulierung oder einen Prozess schützt. Gebrauchsmuster haben eine Laufzeit von zehn Jahren und werden auf Neuheit und gewerbliche Anwendbarkeit geprüft. Was folgt, ist daher eine strukturelle Beschreibung – die Patentansprüche definieren eine Vorrichtung, und die Beschreibung veröffentlicht keine gemessenen Leistungswerte. Alle Durchsatz- oder Toleranzzahlen für die Produktionsmaschinen von TOB stammen aus unseren Gerätedatenblättern, nicht aus diesem Patentdokument.
Wer Inhaber dieses Patents ist. CN215543717U ist ein erteiltes chinesisches Gebrauchsmuster im Besitz von TOB NEW ENERGY, angemeldet unter unserem eingetragenen Unternehmen XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. Beide im öffentlichen Datensatz genannten Erfinder – Dany Huang (Huang Zhengyao) und Tobey Chen (Chen Lucai) – sind Mitglieder des Ingenieurteams von TOB.

Das Produktionsproblem, das dieses Patent löst

Das Reinigen eines Kalanders bedeutete bisher, ihn anzuhalten. Beim Lithiumbatterie-Elektrodenfolienprozess – Mischen, Beschichten, Walzen, Schneiden, Laschenschweißen und mehr – sorgt das Walzen dafür, dass sich das Aktivmaterial dicht und gleichmäßig mit der Folie verbindet. Aber während sich die Walzen drehen, sammeln sich Staub und Metallfragmente auf ihren Oberflächen, und die damals im Einsatz befindlichen Pressen boten keine Möglichkeit zur Reinigung, ohne die Maschine anzuhalten. Die Spezifikation identifiziert diesen Stillstand als direkten Schlag gegen die Produktionseffizienz.

Eisen ist ein anderes Problem als Staub. Eisenhaltige Partikel in der Nähe eines Kalanders sind nicht nur ein optischer Mangel. Wenn ein Metallspan von der Bahn aufgenommen und in die fertige Elektrode eingepresst wird, wird er zu einem potenziellen internen Kurzschluss in der montierten Zelle. Alleiniges Absaugen kann magnetische Späne nicht zuverlässig von einer sich bewegenden Walze abheben – deshalb kombiniert die Einheit Luftabsaugung mit Elektromagneten.

Eine gleichmäßige Walzdicke erfordert auch einen stabilen Prozess. Die Spezifikation weist darauf hin, dass unterschiedliche Elektrodenspannungen die Plastizität des Elektrodenmaterials verändern und die gewalzte Dicke direkt beeinflussen, sodass die Maschine, die die Bahn verarbeitet, die Spannung beim Reinigen nicht stören darf.

Wie der Mechanismus funktioniert

CN215543717U Figure 1 - left side overall view of the dust and iron removal unit

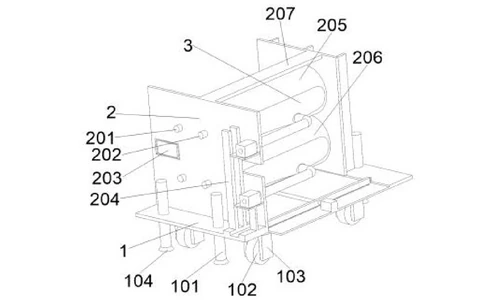

Abbildung 1 – Gesamtansicht der Einheit von links. Quelle: Offizielle Veröffentlichung von CN215543717U (gemeinfrei).

Gestell und Walzenschlitten (Anspruch 1)

Die Einheit ist auf einer Bodenplattenstruktur und zwei Seitenplattenstrukturen aufgebaut, die die oberen und unteren Kalanderwalzen tragen. Jede Walze läuft auf einer in den Seitenplatten gelagerten Walzenwelle, angetrieben von Motoren auf einem Motorrahmen, der vier Motoren hält. Ein Bedienfeld an der Seitenstruktur ist elektrisch mit den vier Motoren, den Luftpumpen, den beiden Bürstenplattenmotoren, den Elektromagneten und der externen Stromversorgung verbunden, sodass ein Bediener den gesamten Reinigungszyklus von einem Ort aus starten und stoppen kann.

Magnetischer Fang und Vakuumaufnahme (Anspruch 1)

Neben jeder Walze befindet sich ein Schmutzanziehungskasten, dessen der Walze zugewandter Hohlraum bogenförmig ist, sodass der gesamte Kasten eine C-Form bildet, die sich an die Walze anschmiegt. Ein Elektromagnet am äußeren Ende jedes Kastens wird während des Betriebs erregt und zieht eisenhaltige (Eisen-)Späne aus dem Walzenbereich an. Auf der gegenüberliegenden Seite jeder Walze saugen Sauganschlüsse, die über Schläuche mit zwei Luftpumpen verbunden sind, Staub und feine Verunreinigungen von den Walzenoberflächen ab.

CN215543717U Figure 2 - front view of the unit

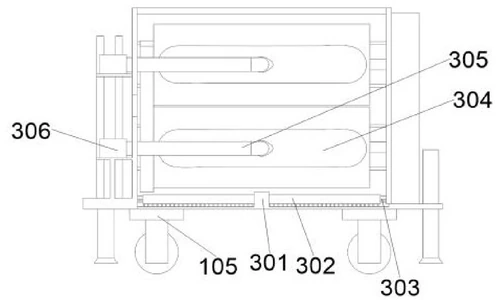

Abbildung 2 – Vorderansicht der Einheit. Quelle: amtliche Veröffentlichung CN215543717U (gemeinfrei).

Spindelgetriebenes Kehren in den Schmutzkästen (Ansprüche 2 und 4)

In jedem Schmutzanziehungskasten ist eine quadratische Bürstenplatte, die mit feinen Borsten besetzt ist, auf eine erste Gewindespindel geschraubt, die in der Seitenplattenstruktur montiert ist. Wenn sich die Spindel dreht, kehrt die Platte die Späne, die der Elektromagnet aus dem Bahnbereich gezogen hat, zum Sammelende des Kastens.

Bodenplattenkehrung und Sammelschublade (Ansprüche 2 und 8)

Ein Motor für die lange Bürstenplatte in der Mitte der Bodenplattenstruktur dreht eine zweite Gewindespindel, und eine auf diese Spindel geschraubte lange Bürstenplatte trägt Borsten an ihrer Unterkante und beiden Seiten. Sie kehrt Späne und Staub, die auf die Bodenplatte fallen, aus der Maschine. Am Ende jedes Schmutzkastens nimmt ein Schmutzsammelkasten den zusammengekehrten Schmutz auf; eine mit einem Griff versehene Schublade an seinem unteren Ende wird zum Entleeren herausgezogen.

CN215543717U Figure 3 - right side overall view of the unit

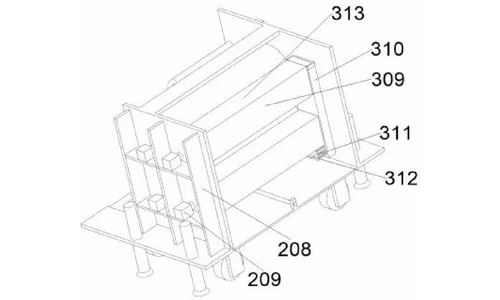

Abbildung 3 – Gesamtansicht der Einheit von rechts. Quelle: amtliche Veröffentlichung CN215543717U (gemeinfrei).

Mobilität und Verankerung (Ansprüche 5 bis 7)

Die Bodenplatte steht auf vier Nivellier-Gewindestützen, die an den Spitzen mit Saugnäpfen versehen sind, sodass die Einheit fest vor dem Kalander fixiert ist; eine Lenkrolle (Laufrolle auf einer Drehscheibe) ermöglicht es, sie bei Bedarf zur nächsten Maschine zu bewegen. Eine Verstärkungsplatte zwischen den beiden Seitenplatten versteift den Rahmen.

CN215543717U Figure 4 - cross-sectional view of the unit

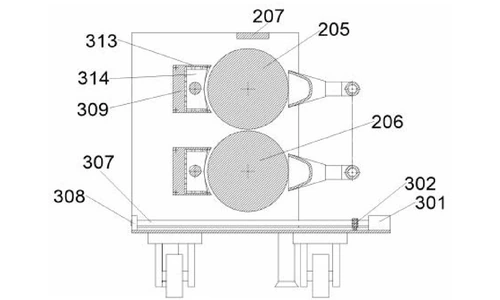

Abbildung 4 – Querschnittsansicht der Einheit. Quelle: amtliche Veröffentlichung CN215543717U (gemeinfrei).

Arbeitszyklus

Wenn die Einheit über das Bedienfeld eingeschaltet wird, treiben die Motoren die obere und untere Walze an, die Elektromagnete ziehen Metallabrieb in die Anziehungskästen und die Luftpumpen saugen Staub von den Walzenoberflächen ab. In regelmäßigen Abständen lässt das Bedienfeld die beiden Gewindespindelmotoren laufen: Die quadratischen Bürstenplatten schieben den aufgefangenen Schmutz in den Kästen in die Schmutzsammelkästen, und die lange Bürstenplatte kehrt die Bodenplatte sauber.

Beanspruchte Vorteile

Vorteil Verantwortlicher Mechanismus
Walzenoberflächen werden gereinigt, während der Kalander weiterläuft Elektromagnete und zwei Luftpumpen wirken auf die sich bewegenden oberen und unteren Walzen
Eisenhaltige Späne werden entfernt, obwohl die Absaugung allein sie nicht anheben könnte Bestromte Elektromagnete in den C-förmigen Schmutzanziehungskästen
Selbstreinigender Erfassungspfad, kein manuelles Abkratzen der Walzen Durch Leitspindeln angetriebene quadratische und lange Bürstenplatten, die in einen schubladenbestückten Schmutzauffangbehälter kehren
Start und Stopp des vollständigen Reinigungszyklus durch einen einzigen Bediener Zentrales Bedienfeld, das mit Motoren, Pumpen, Bürstenmotoren und Elektromagneten verdrahtet ist
Schnelle Positionierung an jedem Kalander und feste Verankerung im Betrieb Universelle Lenkrolle plus vier Niveausteuerungssäulen mit Saugnapf; Verstärkungsplatte zwischen Seitenplatten

Wie es im Vergleich zum Anhalten des Kalanders zur Reinigung abschneidet

Das Reinigen eines Kalanders bedeutete früher, ihn anzuhalten. Während sich die Walzen drehen, sammeln sich Staub und Metallfragmente auf den Walzenoberflächen, und die verwendeten Pressen hatten keine Möglichkeit, diese im laufenden Betrieb zu entfernen. Diese Einheit reinigt, während der Kalander weiterläuft.

Dimension Konventioneller Ansatz Dieses patentierte Design
Reinigungsmodus Linie gestoppt, Walzen von Hand gereinigt Elektromagnete und zwei Luftpumpen reinigen die beweglichen oberen und unteren Walzen
Eisenhaltige Späne Absaugung allein kann schwere Späne nicht anheben Bestromte Elektromagnete in C-förmigen Schmutzkästen ziehen eisenhaltige Fragmente an
Rückstandspfad Manuelles Abkratzen der Walzenoberflächen Durch Leitspindeln angetriebene Bürstenplatten kehren Schmutz in einen schubladenbestückten Auffangbehälter, gestartet von einem Bedienfeld

Wo diese Technologie heute eingesetzt wird

Dieses Patent schützt die selbstreinigende Architektur der Kalander-Tragvorrichtungen von TOB. Das Prinzip, das es abdeckt – Elektromagneterfassung plus Vakuumaufnahme plus schraubengetriebenes Kehren, das ohne Linienstopp läuft – ist, wie unsere Reinigungseinheiten Elektrodenkalandrierstationen frei von Eisenspänen und Staub halten.

Anfragen zu verwandten Geräten: Angebot anfordern

Häufig gestellte Fragen

Was umfasst das Patent CN215543717U?

Es umfasst eine Staub- und Eisenentfernungseinheit für die Walzen eines Elektrodenkalanders. Die Einheit verfügt über eine Bodenplattenstruktur, Seitenplattenstrukturen, die die oberen und unteren Kalanderwalzen tragen, und eine Reinigungsstruktur mit C-förmigen Schmutzanziehungskästen, die mit Elektromagneten, Saugöffnungen, die mit zwei Luftpumpen verbunden sind, und spindelgetriebenen Bürstenplatten ausgestattet sind, die den angesammelten Schmutz in einen schubladenbestückten Auffangbehälter kehren.

Warum ist eine Staub- und Eisenentfernung an einem Kalander erforderlich?

Metallfragmente und Beschichtungsstaub sammeln sich auf den Walzenoberflächen an, während der Kalander läuft. Wenn sie nicht entfernt werden, können sie die Elektrodenbahn kontaminieren, und die zu diesem Zeitpunkt verwendeten Rollenpressen mussten zur Reinigung angehalten werden, was die Produktionseffizienz stark senkte. Die Einheit entfernt eisenhaltige Späne mit Elektromagneten und Staub mit Luftpumpen, während sich die Walzen weiterdrehen.

Wie entfernen die Elektromagnete und Luftpumpen Eisen und Staub?

Ein Elektromagnet am äußeren Ende jedes C-förmigen Schmutzanziehungskastens wird während des Betriebs bestromt und zieht eisenhaltige (Eisen-)Späne aus der Walzenzone heraus. Auf der gegenüberliegenden Seite jeder Walze saugen Saugöffnungen, die über Rohre mit zwei Luftpumpen verbunden sind, Staub und losen Schmutz von den Walzenoberflächen ab.

Wie entfernt das Gerät den Schmutz, den es auffängt?

Eine quadratische Bürstenplatte in jeder Schmutzbox wird durch eine erste Gewindespindel angetrieben und kehrt die magnetisch gesammelten Späne in eine Schmutzsammelbox mit einer Ausziehschublade; eine lange Bürstenplatte, angetrieben von einer zweiten Gewindespindel, kehrt Späne und Staub von der Bodenplatte und aus der Maschine heraus. Alle Bürstenmotoren, Pumpen und Elektromagnete werden über ein einziges Bedienfeld gesteuert.

Kann das Gerät zwischen Kalandern bewegt werden und wie wird es fixiert?

Es steht auf vier mit Saugnäpfen versehenen Gewindenivellierfüßen, die es fest vor einem Kalender fixieren, sowie auf einer Lenkrolle – einem Rollenrad auf einer drehbaren Scheibe –, damit es zur nächsten Maschine gerollt werden kann. Eine Verstärkungsplatte zwischen den beiden Seitenplatten versteift den Rahmen.

Ist das Patent CN215543717U noch in Kraft?

Ja. Es ist aktiv, angemeldet am 26. August 2021, erteilt am 18. Januar 2022, mit voraussichtlichem Ablauf am 26. August 2031 im Rahmen der zehnjährigen chinesischen Gebrauchsmusterlaufzeit.
