Patent CN215549102U – Chargen-Batteriekanten-Beschnittvorrichtung
Oct 19,2026Formierte Batterien werden in einem Säulenmagazin gestapelt, nacheinander in eine gefederte Klemme geschoben und automatisch beschnitten – eine serielle Lösung im Gegensatz zu den Einzelzellen-Beschnittgeräten, die Batteriefertigungslinien verlangsamten.
Vollständige Spezifikation und Zeichnungen: CN215549102U auf Google Patents
Polymer-Lithium-Ionen-Batterien werden nach der Formierung versiegelt und entgast, und die Kanten des versiegelten Beutels müssen anschließend beschnitten werden. Die Spezifikation von CN215549102U benennt den Engpass deutlich: die zu jener Zeit verwendeten Beschnittvorrichtungen spannten jeweils nur eine Batterie ein und schnitten sie ab, was den Durchsatz an der Linie nach der Formierung gering hielt.
CN215549102U, eingereicht am 26. August 2021 und erteilt am 18. Januar 2022, ersetzt das Einzelhandhabungsmodell durch ein Stapelmagazin. Batterien werden zwischen vier Säulen gestapelt, ein Schieber führt die untere Zelle in den Arbeitsbereich zu, eine gefederte Klammer hält sie fest und eine motorgetriebene Klinge beschneidet die Kante – danach wird die nächste Zelle zugeführt. Ein Bediener lädt den Stapel; der Schneidezyklus wiederholt sich.
Patentinformationen
| Veröffentlichungsnummer | CN215549102U |
| Titel (Original) | 一种电池用切片装置 (Batch Battery Edge-Trimming Device) |
| Erfinder | Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen) |
| Aktueller Rechtsinhaber | XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - die eingetragene Gesellschaft von TOB NEW ENERGY |
| Anmeldedatum | 26. August 2021 |
| Erteilungsdatum | 18. Januar 2022 |
| Dokumenttyp | Gebrauchsmuster (Schriftartencode U) |
| Rechtsstatus | Aktiv |
| Voraussichtlicher Ablauf | 26. August 2031 |
| Zeichnungen | 4 Abbildungen |
| Offizieller Eintrag | Google Patents - CN215549102U |
Das Produktionsproblem, das dieses Patent löst
Das Zuschneiden einzelner Zellen limitiert die Linie nach der Formation. Lithium-Ionen-Polymer-Zellen müssen nach der Formation entgast und versiegelt werden, und der versiegelte Beutel muss anschließend beschnitten werden. Die meisten der verfügbaren Schneidevorrichtungen fixierten und schnitten jeweils nur eine einzelne Zelle, und das Patent identifiziert diese Betriebsart als Ursache für die geringe Arbeitseffizienz von Batteried Schneidegeräten (Schneideinrichtungen).
Das Laden, Klemmen und Schneiden mussten in einem einzigen Zyklus vereint werden. Die Antwort des Patents ist eine Vorrichtung, bei der gestapelte Zellen in einem Magazin bereitgehalten, durch einen Schieber nach vorne befördert, durch eine dedizierte Fixiervorrichtung geklemmt und durch ein Schneidwerk beschnitten werden, das sich zusammen mit einer eigenen Anschlagplatte bewegt – jeder Schritt des Schneidwegs wird automatisch pro Zelle ausgeführt.
Wie der Mechanismus funktioniert
Arbeitsplatte, Beine und Montagerahmen (Ansprüche 1 und 2)

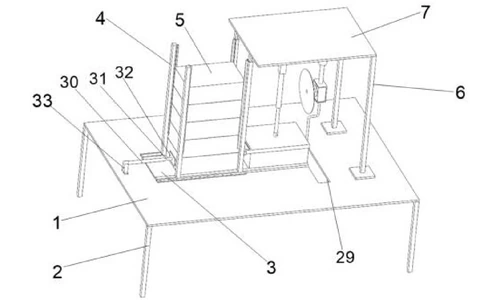

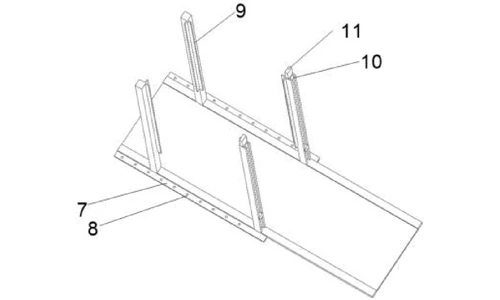

Eine Arbeitsplatte ruht auf vier Beinen an seinen Ecken. Eine Spurplatte ist auf der Arbeitsplatte befestigt, wobei beidseitig Montageplatten ausgebildet sind, die Befestigungslöcher für eine sichere Befestigung tragen. Zwei Halterungen auf der Arbeitsplatte und zwei der Säulen tragen gemeinsam eine Montageplatte über der Arbeitszone; die Batteriehaltevorrichtung und die Schneidvorrichtung hängen an dieser Montageplatte. Säulenmagazin für den Stapel (Ansprüche 3 und 4) Vier
Säulen ragen von der Spurplatte auf und umschließen einen rechteckigen dreidimensionalen Raum, in dem die zu bearbeitenden Batterien gestapelt sind. Eckhalter an den Säulen verhindern, dass der Stapel umkippt oder Zellen verliert. Eine Seite von zwei gegenüberliegenden Säulen trägt eine Führungsnut, und die Säulenspitzen tragen Montageblöcke, welche die Batteriehaltevorrichtung positionieren.
Batteriehaltevorrichtung (Ansprüche 5 und 6) Ein

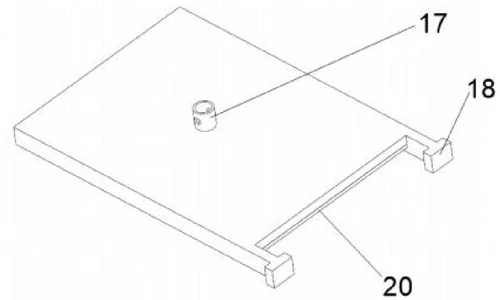

erste Montagestange unter der Montageplatte trägt eine erste Hülse, in der eine erste Teleskopstange gleitet. Die Stange ist mit einem ersten Montage zylinder oben auf einer Batteriebefestigungsplatte verschraubt; zwei zweite Montagestangen auf der Platte sind mit zwei Gleitstücken verbunden, die in den Säulenführung Nuten laufen. Wenn sich die Teleskop stange ausfährt, gleitet die Befestigungsplatte gerade nach unten auf die Zelle. Die Unterseite der Befestigungsplatte hat eine Nut, die auf die Breite der Batterie bemessen ist, ausgekleidet mit einem Polsterkissen, so dass die Klemme die Zelle sowohl seitlich positioniert als auch beschädigungsfrei drückt.
Schneidevorrichtung und Beschnittposition-Anschlag (Ansprüche 7 und 8)

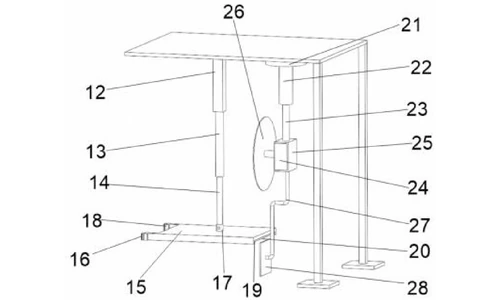

Die Schneidevorrichtung hängt über einen zweiten Montagezylinder, eine zweite Hülse und eine gleitende zweite Teleskopstange, die ein konkaves Montageteil trägt, von derselben Montageplatte. Im Inneren des konkaven Teils treibt ein Motor ein Schneidblatt an. Eine Faltstange, die unter dem konkaven Teil befestigt ist, endet in einer Anlageplatte, deren linke Fläche mit der linken Fläche des Schneidblatts ausgerichtet ist – die Zelle wird gegen diese Platte gedrückt, wodurch ihre Längsposition vor dem Schneiden durch das Blatt fixiert wird.
Schneidspiel und Drückervorrichtung (Ansprüche 9 und 10)
Die Arbeitsplatte hat eine hohle Nut direkt unter der Schneidvorrichtung. Während des Beschnitt-Hubs fährt die Anschlagplatte durch diese Nut nach unten, sodass sich die Klinge über die gesamte Kante der Zelle bewegen kann. Die Zufuhr erfolgt über eine Schubvorrichtung, die an einem Befestigungsblock auf der Arbeitsplatte montiert ist: eine dritte Hülse verschiebt eine dritte Teleskopstange, die eine Schubplatte in das Magazin bewegt, um die untere Zelle vorzuschieben.
Arbeitszyklus
Mehrere Batterien sind in dem von den vier Säulen umschlossenen Raum gestapelt. Die Schubvorrichtung schiebt die untere Zelle in den Arbeitsbereich, bis ein Ende der Zelle an der Anschlagplatte anliegt, und zieht sich dann zurück. Die Batterie-Befestigungsvorrichtung gleitet nach unten, und ihre Befestigungsplatte drückt auf die Zelle. Der Motor startet, die Schneidvorrichtung fährt nach unten – wobei sich die Anschlagplatte synchron durch die hohle Nut nach unten bewegt – und die Klinge beschneidet die Kante der Zelle. Der Zyklus wiederholt sich für die nächste Zelle im Stapel.
Beanspruchte Vorteile
| Vorteil | Verantwortlicher Mechanismus |
|---|---|
| Der Reihe nach aus einem geladenen Stapel beschnittene Zellen | Säulenmagazin mit Eckhalterungen plus Schubvorrichtung, die in jedem Zyklus die untere Zelle zuführt |
| Genaue, wiederholbare Beschnittposition | Anschlagplatte an der Klappstange in derselben Ebene wie die Schneidklinge ausgerichtet |
| Beschädigungsfreie Einspannung über die Zellenbreiten hinweg | Befestigungsplattennut auf die Batteriebreite angepasst, gepolsterte Unterseite, Gleiter in Säulenführungsnuten laufend |
| Unbehinderter Klingenweg über die gesamte Kante | Hohle Nut in der Arbeitsplatte, durch die die Anschlagplatte unter die Arbeitsfläche wandert |
| Kompakter Tischaufbau | Auf Beinen montierte Arbeitsplatte, Spurplatte, gemeinsame Montageplatte für Klemme und Schneider |
Wie es im Vergleich zum Einzelzellen-Beschnitt abschneidet
Die meisten zu jener Zeit verfügbaren Beschnittvorrichtungen fixierten und schnitten jeweils eine einzelne Zelle, und in der Spezifikation wird dieser Modus als Ursache für die geringe Arbeitseffizienz in der Nachbearbeitungslinie identifiziert. Diese Vorrichtung verarbeitet stattdessen einen ganzen Stapel.
| Dimension | Herkömmlicher Ansatz | Dieses Patentdesign |
|---|---|---|
| Durchsatz | Eine Zelle pro Zyklus fixiert und beschnitten | Säulenmagazin hält einen Stapel; ein Schieber führt die untere Zelle der Reihe nach zu |
| Beschnittposition | Position für jede Zelle eingestellt | Die in derselben Ebene wie die Schneidklinge ausgerichtete Anschlagplatte sorgt für einen wiederholbaren Stopp |
| Einspannung | Starre Klemme, Beschädigungsrisiko | Breitenangepasste Nut mit gepolsterter Unterseite und Gleitern |
Wo diese Technologie heute eingesetzt wird
Dieses Patent schützt die Chargenbeschickungs- und Beschnittarchitektur, die in den Anlagen von TOB für die Batterie-Nachbearbeitung verwendet wird. Der darin abgedeckte Zyklus – Stapeln, Schieben, Klemmen, Schneiden – beschreibt, wie unsere Schneidstationen versiegelte Pouch-Zellen ohne Einzelzellenhandhabung verarbeiten.
- Pouch-Zellen-Kantenbeschnittmaschinen – die Nachbearbeitungs-Schneidstationen, die durch diese Architektur geschützt sind
- Elektrodenschneidmaschinen – der vorgelagerte Schneideschritt, der diese Zellen zuführt
Anfragen zu verwandten Geräten: Angebot anfordern
Häufig gestellte Fragen
Was deckt das Patent CN215549102U ab?
Es umfasst eine Chargen-Batteriekantenbeschnittvorrichtung für geformte, versiegelte Batterien. Die Zellen werden zwischen vier Säulen auf einer Spurplatte gestapelt, eine Schubvorrichtung führt die untere Zelle in die Arbeitszone zu, eine Batteriefixiervorrichtung mit einer gepolsterten, breitenangepassten Nut klemmt sie ein, und eine motorgetriebene Schneidklinge beschneidet die Kante – wonach die nächste Zelle automatisch zugeführt wird.
Warum werden Batterien in einer Charge anstelle einzeln zugeführt?
Die vor diesem Patent verwendeten Beschnittvorrichtungen fixierten und schnitten eine einzige Lithium-Ionen-Batterie pro Zyklus, und die Spezifikation identifiziert diesen Modus als Ursache für eine geringe Arbeitseffizienz. Das Lagern der Zellen in einem Stapel und das Drücken der untersten Zelle in die Schnittposition in jedem Zyklus ermöglicht es einem Bediener, einen ganzen Stapel zu verarbeiten, ohne jede Zelle von Hand neu positionieren zu müssen.
Wie hält die Vorrichtung jede Batterie beim Schneiden fest, ohne sie zu beschädigen?
Ein Teleskopstangenmechanismus gleitet die Batteriefixierplatte entlang von Säulenführungsschienen nach unten, bis sie die Zelle drückt. Die Unterseite der Platte weist eine Nut auf, die an die Breite der Batterie angepasst und mit einem Kissen gepolstert ist, sodass die Klemme die Zelle seitlich fixiert und fest hält, ohne den Pouch zu beschädigen.
Wie wird die Schneidposition von Zelle zu Zelle genau gehalten?
Eine Anschlagplatte, die über eine Klappstange an der Schneidvorrichtung befestigt ist, hat ihre linke Fläche an der linken Fläche der Schneidklinge ausgerichtet. Der Schieber bewegt jede Zelle vor, bis ihre Stirnfläche auf die Anschlagplatte trifft, wodurch die Längenposition fixiert wird, und die Klinge schneidet dann jeden Zyklus an genau derselben ausgerichteten Position.
Ist das Patent CN215549102U noch in Kraft?
Ja. Es ist aktiv, angemeldet am 26. August 2021, erteilt am 18. Januar 2022, mit voraussichtlichem Ablauf am 26. August 2031 im Rahmen der zehnjährigen chinesischen Gebrauchsmusterlaufzeit.
Vollständige Spezifikation und Zeichnungen: CN215549102U auf Google Patents
Entdecken Sie den vollständigen Datensatz: alle Patente des technischen Teams von TOB
