Patent CN215600399U – Elektrodenwickler mit Heißmesser

Oct 22,2026
ERTEILTES GEBRAUCHSMUSTER · CN215600399U · AKTIV
Patent CN215600399U – Elektrodenswicker mit Heißmesser

Ausrichten, transportieren, wärmeaufweichen, wickeln und heißschneiden eines fertigen Elektrodenstreifens auf einer einzigen Maschine – ein Bediener führt den gesamten Schritt aus.

Vollständige Spezifikation und Zeichnungen: CN215600399U auf Google Patents

Die Elektrode ist der Träger, auf dem eine Batterie lädt und entlädt – der Kern der gesamten Lithium-Ionen-Zelle. Ihre Herstellung reicht vom Aufschlagen über Präzisionsbeschichtung, Kalandrieren und Schneiden in Streifen auf Anlagen, die hohe Walzkräfte, Schneidmesser, Wärme- und Rotationsmechanismen erfordern. Dennoch war in dieser Kette das Wickeln des fertigen Elektrodenstreifens ein unterschätzter Engpass: In der Spezifikation wird klar dargelegt, dass der Einfluss der elektrodenseitigen Technologie wie des Wickelprozesses oft unterschätzt wird und dass das Verfahren unter geringer Effizienz litt.

CN215600399U, angemeldet am 9. September 2021, macht aus dem Wickeln eine manuelle Routinearbeit einen einzigen gesteuerten Vorgang. Die Maschine richtet den Streifen vertikal aus, führt ihn durch weich gegriffene Rollensätze, weicht ihn thermisch auf für eine enge Wicklung, wickelt ihn auf einer angetriebenen Plattform auf und trennt ihn – sobald die Spule umreift ist – mit einer Heißschneideklinge ab. Ein Bediener, eine Maschine, keine separate Schneidestation.

Patentinformationen

Veröffentlichungsnummer CN215600399U
Titel (original) 一种用于电池生产的电池极片卷绕机 (Elektrodenwickler mit integriertem Heißmesser)
Erfinder Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Aktueller Inhaber XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. – das eingetragene Unternehmen von TOB NEW ENERGY
Anmeldedatum 9. September 2021
Erteilungsdatum 21. Januar 2022
Dokumenttyp Gebrauchsmuster (erteilt, Kind-Code U)
Rechtsstatus Aktiv
Voraussichtliches Ablaufdatum 9. September 2031
Zeichnungen 6 Abbildungen
Über Titel und Terminologie auf dieser Seite. Der englische Titel oben ist eine von dem Ingenieurteam von TOB NEW ENERGY sorgfältig geprüfte Übersetzung, die an die in unserer gesamten Anlagenbaureihe verwendete Terminologie angepasst ist; es handelt sich dabei nicht um eine maschinelle Übersetzung. Der chinesische Originaltitel und die Patentansprüche sind der maßgebliche Text – ein Leser, der diese Seite mit Google Patents vergleicht, wird möglicherweise Wortunterschiede feststellen, gerade weil die dortigen öffentlichen Aufzeichnungen maschinell übersetzt wurden. Abbildungen und Mechanismenbeschreibungen auf dieser Seite stammen aus der chinesischen Spezifikation und den Patentansprüchen und nicht aus einer Übersetzung derselben.
Ein Hinweis zum Patenttyp. Dies ist ein chinesisches Gebrauchsmuster-Patent, das die mechanische Struktur einer Vorrichtung anstelle einer chemischen Formulierung oder eines Verfahrens schützt. Gebrauchsmuster haben eine Laufzeit von zehn Jahren und werden auf Neuheit und praktische Anwendbarkeit geprüft. Was folgt, ist daher eine strukturelle Beschreibung – die Ansprüche definieren eine Vorrichtung, und die Spezifikation veröffentlicht keine gemessenen Leistungswerte. Etwaige Durchsatz- oder Toleranzzahlen für die Produktionsmaschinen von TOB stammen aus unseren Gerätedatenblättern und nicht aus diesem Patentdokument.

Das durch dieses Patent gelöste Produktionsproblem

Die Spezifikation erklärt, warum das Elektrodenwickeln mehr Aufmerksamkeit verdient, als es erhält. Der Elektrodenstreifen ist der physische Träger für Ladung und Entladung, sodass seine Handhabung nach dem Schneiden alles nachfolgende beeinflusst. Der Wickelschritt war ineffizient, und der Grund dafür ist struktureller Natur: Er erforderte mehrere separate Stationen – Zuführen, Ausrichten, Wickeln und anschließendes Abschneiden der fertigen Spule vom ankommenden Streifen –, die jeweils die Hände eines Bedieners erforderten. CN215600399U fasst diese Stationen in einer Maschine zusammen, deren Prozesse alle von einer einzigen Steuerung aus gesteuert werden.

Wie der Mechanismus funktioniert

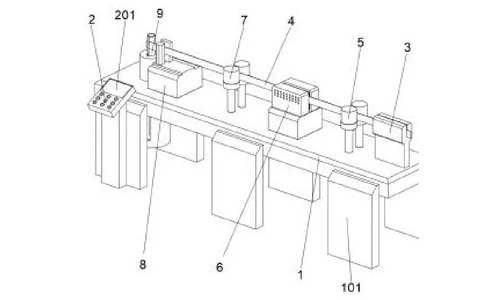

Overall structure of the electrode winder, first perspective view
Abbildung 1 – Gesamtstruktur des Elektrodenwicklers, erste Perspektivansicht

Streifenpfad, von der Ausrichtung bis zum Wickeln

Der Elektrodenstreifen (4) tritt in den Ausrichtungs-Sitz (3) auf der rechten Seite der Maschine ein und wird von seiner linken Seite herausgezogen, sodass der Streifen in eine vertikale Ebene versetzt wird, bevor etwas anderes mit ihm geschieht. Vom Sitz aus verläuft der Streifen nacheinander durch den ersten Rollensatz (5), einen Heizer (6), den zweiten Rollensatz (7), den Heißmesser-Schneider (8) mit seiner heißen Schneidklinge (801) und schließlich auf die Wickelstange (9). Der Maschinenkörper (1) steht auf einem Gestell (101), und die Steuerung (2) mit ihrer LED-Anzeige (201) befindet sich vorne links.

Rollensätze, die greifen, ohne zu zerkratzen

Der erste und der zweite Rollensatz (5, 7) bewegen den Streifen nach links und werden jeweils direkt von einem eigenen Motor angetrieben – dem ersten Antriebsmotor (501) unter dem ersten Rollensatz und dem zweiten Antriebsmotor (701) unter dem zweiten. Ihre Außenflächen sind mit Weichgummi überzogen, dem in der Spezifikation zwei Aufgaben zugeschrieben werden: zu verhindern, dass die Metallrollenoberflächen die Elektrode zerkratzen, und zu verhindern, dass der Streifen abrutscht. Um den Griff sicher zu machen, wird der minimale Spalt zwischen den Rollenoberflächen auf einen Wert eingestellt, der 1 mm kleiner ist als die Elektrodendicke, wodurch der Anpressdruck erhöht wird, sodass der Streifen nicht verrutschen kann.

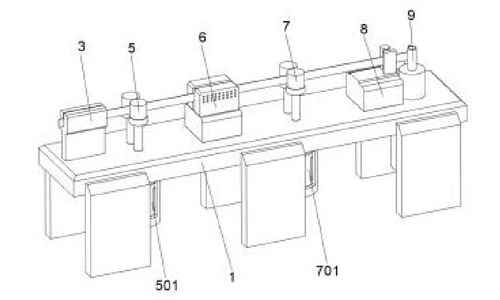

Overall structure of the electrode winder, second perspective view
Abbildung 2 – Gesamtstruktur des Elektrodenwicklers, zweite Perspektivansicht

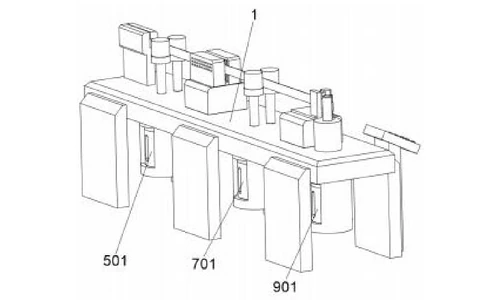

Overall structure of the electrode winder, third perspective view
Abbildung 3 – Gesamtstruktur des Elektrodenwicklers, dritte Perspektivansicht

Heiz- und Wickelplattform

Die Heizung (6) weicht den Elektrodenstreifen vor dem Wickeln auf, sodass sich der Streifen ohne Beschädigung auf den Stab wickelt. Das untere Ende des Wickelstabs (9) ist mit einer Wickelplattform (902) verbunden, die vom dritten Antriebsmotor (901) angetrieben wird. Ein bewegliches Andrückblech (903) an der vorderen Oberseite der Plattform drückt den Streifen während des Wickelns gegen die Seite des Wickelstabs; seine Innenseite ist eine Bogenfläche, die die Kontaktfläche vergrößert, sodass der weichgemachte Streifen fest angedrückt wird, während die Plattform den Stab dreht.

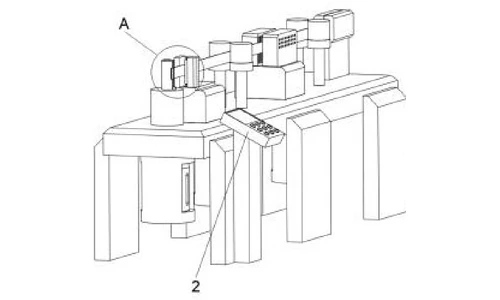

Overall structure of the electrode winder, fourth perspective view
Figur 4 – Gesamtstruktur des Elektrodenwicklers, vierte Perspektivansicht

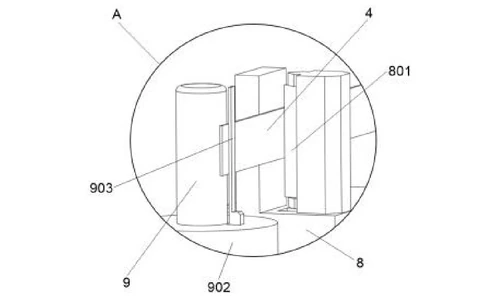

Enlarged view of detail A in Figure 4, showing the winding rod and pressing sheet
Figur 5 – vergrößerte Ansicht von Detail A in Figur 4

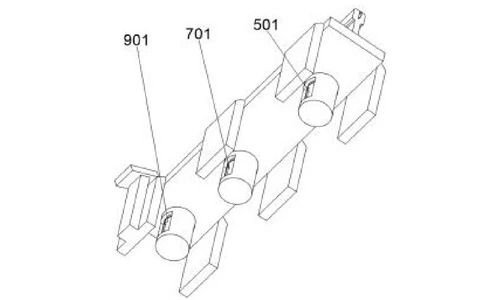

Overall structure of the electrode winder, fifth perspective view
Figur 6 – Gesamtstruktur des Elektrodenwicklers, fünfte Perspektivansicht

Abschneiden und Ein-Mann-Bedienung

Wenn die Spule fertig ist und die Elektrode mit einem Band gesichert ist, trennt das Heißschneidmesser (801) am Heißmesser-Schneider den Streifen ab, und der Bediener hebt die fertige Spule vom Stab ab. Da die Heizung, der Heißmesser-Schneider und die Wickelplattform alle elektrisch mit einer Steuerung verbunden sind, erreicht das Patent das, was es als seinen Vorteil bezeichnet: Eine Person bedient eine Maschine während des gesamten Wickelschritts.

Beanspruchte Vorteile

Vorteil Verantwortlicher Mechanismus
Ein-Bediener-pro-Maschine-Produktion Alle Stationen unter einer einzigen Steuerung vereint
Stark verbesserte Wickeleffizienz Integrierte Wickelplattform und Heißmesser-Abschnitt
Kratzfreier, rutschfester Streifentransport Mit Weichgummi beschichtete Rollensätze mit einem Spaltmaß von 1 mm unter der Streifendicke
Präzise Wickelgeometrie Positionsausrichtender Sitz, der den Streifen in einer vertikalen Ebene hält
Fester, beschädigungsfreier Spulenaufbau Wärmeaufweichung plus bogenförmiges, bewegliches Andrückblech

Vergleich mit dem Mehrstationen-Elektrodenwickeln

Der Wickelschritt erforderte mehrere separate Stationen – Zuführen, Ausrichten, Wickeln und Schneiden –, was ihn ineffizient und personalintensiv machte. Dieses Patent vereint den gesamten Streifenpfad in einer Maschine unter einer einzigen Steuerung.

Dimension Herkömmlicher Ansatz Dieses Patentdesign
Layout Separate Zuführ-, Ausricht-, Wickel- und Schneidstationen Alle Stationen in einer Maschine unter einer Steuerung vereint
Streifentransport Greifen, das Kratzer verursachen oder verrutschen kann Weichgummiummantelte Rollensätze mit einem Walzspalt 1 mm unter der Banddicke
Schnitt Separater Schneidschritt nach dem Wickeln Integrierter Heißmesser-Schnitt auf der Wickelplattform

Wo diese Technologie heute eingesetzt wird

Dieses Patent deckt die Wickelarchitektur hinter den Elektrodenwicklern von TOB ab. Die von ihm geschützte Anordnung – vertikale Bandausrichtung, weichgefasster Transport, Wärmeerweichung und Heißmesser-Schnitt auf einer Plattform – sorgt dafür, dass unsere Wickelanlagen Elektrodenwickel ohne separaten Schneidevorgang fertigstellen.

Anfragen zu zugehörigen Geräten: Angebot anfordern

Häufig gestellte Fragen

Was umfasst das Patent CN215600399U?

Es umfasst eine Elektrodenwickelmaschine für die Batterieproduktion: einen positionsausrichtenden Sitz, der das Band vertikal hält, zwei weichgummiummantelte Rollensätze, die das Band transportieren, eine Heizeinrichtung, die es erweicht, einen Heißmesserschneider mit einer heißen Schneidklinge und eine Wickelstange auf einer angetriebenen Wickelplattform mit einem beweglichen Andruckblech – alles gesteuert von einer Steuerung.

Warum war das Elektrodenwickeln ein Engpass in der Batterieproduktion?

Die Technologie auf der Elektrodenseite wie der Wickelprozess wurde oft unterschätzt, dabei ist das Band der Träger für die Batterieaufladung und -entladung. Der Spezifikation zufolge litt der Wickelprozess unter geringer Effizienz, was diese Maschine behebt, indem sie Zuführung, Ausrichtung, Wickeln und Schneiden in einem gesteuerten Vorgang kombiniert.

Warum sind die Rollensätze mit Weichgummi überzogen und mit einem kleineren Spalt eingestellt?

Der Weichgummi verhindert, dass die Metallrollenoberflächen die Elektrodenbahn zerkratzen, und hilft zu verhindern, dass die Bahn verrutscht. Der Mindestspalt zwischen den Rollenoberflächen ist 1 mm kleiner als die Elektrodendicke eingestellt, was den Anpressdruck erhöht, sodass das Band während des Transports nicht verrutschen kann.

Warum wird das Band vor dem Wickeln erhitzt?

Die Heizeinrichtung erweicht das Elektrodenband, bevor es die Wickelstange erreicht, sodass sich das erweichte Band sauber um die Stange legt. Das bewegliche Andruckblech, dessen Innenseite als Bogenfläche ausgebildet ist, drückt das Band dann fest gegen die Stange, während die Plattform es dreht.

Wie wird die fertige Spule vom einlaufenden Band getrennt?

Sobald das Wickeln abgeschlossen und die Elektrode mit einem Band fixiert ist, durchtrennt die heiße Schneidklinge am Heißmesserschneider das Band. Der Bediener hebt die fertige Spule dann von der Wickelstange ab – der Schnitt erfolgt inline ohne separate Schneidstation.

Ist das Patent CN215600399U noch in Kraft?

Ja. Es ist aktiv, angemeldet am 9. September 2021 und erteilt am 21. Januar 2022, mit voraussichtlichem Ablauf am 9. September 2031.
