Patent CN215610864U – Großraum-Vakuum-Schlammmischer

Oct 23,2026
GEBRAUCHSMUSTER ERTEILT · CN215610864U · AKTIV
Patent CN215610864U – Großraum-Vakuum-Schlammmischer

Ein Hub- und Dichtungs-Doppelzylinder-Vakuummischer, dessen drei Rührstab-Sätze, Wandabstreifer und stufen-gesteuerte Geschwindigkeit Batterierohstoffe in eine vollständig dispergierte Elektrodenschleife verwandeln.

Vollständige Spezifikation und Zeichnungen: CN215610864U auf Google Patents

Bei der Herstellung von Lithium-Ionen-Akkus bestimmt das Mischen und Dispergieren des Zellschlamms mehr als 30 % der Endproduktqualität – laut Spezifikation das wichtigste Glied im gesamten Produktionsprozess. Dennoch lieferten die verwendeten Mischer nur eine durchschnittliche Rührwirkung: unterdispergierte aktive Partikel bewegen sich ungleichmäßig zwischen den beiden Elektroden, und diese Ungleichmäßigkeit zieht sich durch die gesamte Schlammmasse bis hin zur beschichteten Elektrode, der getrockneten Beschichtung und schlussendlich zur Zellkapazität und Lebensdauer.

CN215610864U, eingereicht am 26. August 2021, geht das Problem auf Maschinenebene an: ein Vakuummischer, dessen Schlammbehälter durch das Anheben eines Zylinders auf einen anderen abgedichtet wird, dessen Rührer drei Sätze von Rührstäben mit drei wandabstreifenden Leisten kombiniert, und dessen Reduzierstück es dem Steuerungssystem ermöglicht, jeder Charge eine andere Rührgeschwindigkeit pro Stufe zuzuweisen.

Patentinformationen

Publikationsnummer CN215610864U
Titel (Original) Großer Batterierohstoffmischer mit guter Rührwirkung (Large-Capacity Vacuum Slurry Mixer)
Erfinder Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Aktueller Abtretungsempfänger XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. – die registrierte Einheit von TOB NEW ENERGY
Anmeldedatum 26. August 2021
Erteilungsdatum 25. Januar 2022
Dokumenttyp Gebrauchsmuster (erteilt, Kind Code U)
Rechtsstatus Aktiv
Voraussichtliches Ablaufdatum 26. August 2031
Zeichnungen 6 Abbildungen
Über Titel und Terminologie auf dieser Seite. Der englische Titel oben ist eine von den Ingenieuren von TOB NEW ENERGY manuell überprüfte Übersetzung, standardisiert auf die in unserer gesamten Ausrüstungslinie verwendete Terminologie; es handelt sich nicht um eine maschinelle Übersetzung. Der chinesische Originaltitel und die Ansprüche sind der maßgebliche Text – ein Leser, der diese Seite mit Google Patents vergleicht, wird genau deshalb Wortlautunterschiede feststellen, weil die dortigen öffentlichen Aufzeichnungen maschinell übersetzt wurden. Abbildungen und Mechanismenbeschreibungen auf dieser Seite stammen aus der chinesischen Spezifikation und den Ansprüchen, nicht aus einer Übersetzung davon.
Ein Hinweis zum Patenttyp. Dies ist ein chinesisches Gebrauchsmuster-Patent, das die mechanische Struktur einer Vorrichtung anstelle einer chemischen Formulierung oder eines Verfahrens schützt. Gebrauchsmuster haben eine Laufzeit von zehn Jahren und werden auf Neuheit und praktische Anwendbarkeit geprüft. Was folgt, ist daher eine strukturelle Beschreibung – die Ansprüche definieren eine Vorrichtung, und die Spezifikation veröffentlicht keine gemessenen Leistungswerte. Alle Durchsatz- oder Toleranzzahlen für die Produktionsmaschinen von TOB stammen aus unseren Gerätedatenblättern, nicht aus diesem Patentdokument.

Das Produktionsproblem, das dieses Patent löst

Kathodenschlamm wird aus Bindemittel, leitfähigem Mittel und Kathodenmaterial aufgebaut; Anodenschlamm aus Bindemittel und graphitischem Kohlenstoff. Jede Charge ist eine Abfolge von Flüssig-Flüssig- und Flüssig-Fest-Misch-, Auflösungs- und Dispergierschritten, jeweils begleitet von Änderungen der Temperatur, der Viskosität und der Umgebung. Wenn die körnigen Aktivmaterialien nicht gleichmäßig dispergiert werden, leidet der Lithium-Ionen-Transport zwischen den Elektroden – und damit auch jeder nachgelagerte Prozess.

Die Spezifikation benennt den Schwachpunkt direkt: Die Rührwirkung des Zellenschlamms war nur gewöhnlich bei der damals verfügbaren Ausrüstung, und nicht vollständig homogenisierter Schlamm führt zu einer ungleichmäßigen Batteriequalität auf dem Markt. Die Vorrichtung in CN215610864U wurde entwickelt, um diese Lücke zu schließen, bevor der Schlamm jemals den Streicher erreicht.

Wie der Mechanismus funktioniert

Doppelzylinderkammer mit Hub- und Dichtungsfunktion

Der Mischer hat keine Bodenklappe. Ein unterer Mischzylinder (4) sitzt auf einem Hubtisch (3) im Inneren der Basis (101) des Rahmens (1). Eine Hebevorrichtung (7) unten rechts am Rahmen hebt den Tisch an, bis der untere Zylinder auf den festen oberen Zylinder (5) trifft, wo ein Dichtungsring zwischen den beiden Zylindern die Kammer schließt, so dass sie evakuiert werden kann. Der untere und der obere Zylinder bestehen aus SUS304-Edelstahl, was in der Spezifikation wegen seines stabilen physikalischen und chemischen Verhaltens sowie seiner Korrosionsbeständigkeit ausgewählt wurde.

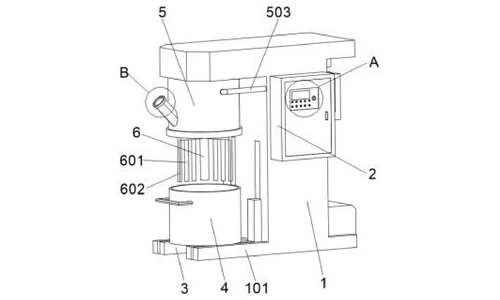

Overall structure of the vacuum slurry mixer, first perspective view
Abbildung 1 – Gesamtstruktur des Mischers, erste Perspektivansicht

Rührer mit Stäben und Wandabstreifern

Im Inneren des oberen Zylinders trägt der Rührer (6) drei Sätze Rührstäbe (601) an seiner Innenseite und drei Wandabstreifstangen (602) an seiner Aussenseite. Die Stäbe dispergieren den Schlamm; die Abstreifer heben Material von der Zylinderwand ab und drücken es zurück in den Strom, so dass keine stagnierende Schicht an der Wand verbleibt und die Charge gründlich gerührt statt in der Mitte nur bewegt wird.

Vakuumleitung, Sichtfenster und Steuerung

Eine Vakuumleitung (503) verbindet die Vorderseite des oberen Zylinders mit der Vakuumeinheit im Inneren des Rahmens, so dass vor und während des Mischens Luft aus der abgedichteten Kammer abgesaugt wird. Ein Sichtfenster (501) unten links am oberen Zylinder – verschlossen durch eine Dichtungsabdeckung (502) mit einem Einsatz aus Einscheiben-Sicherheitsglas – ermöglicht es dem Bediener, die Suspension in Echtzeit zu beobachten. Die Steuerung (2) an der Vorderseite des Rahmens trägt eine LED-Anzeige (202) für die Arbeitsparameter und einen Not-Aus-Taster (203).

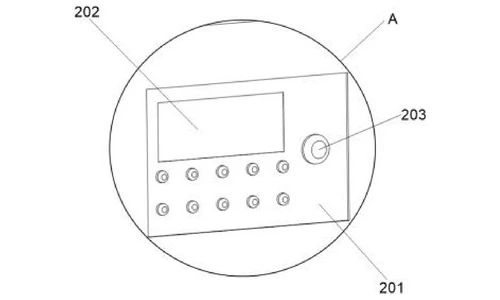

Enlarged view of detail A in Figure 1
Abbildung 2 – vergrößerte Ansicht von Detail A in Abbildung 1

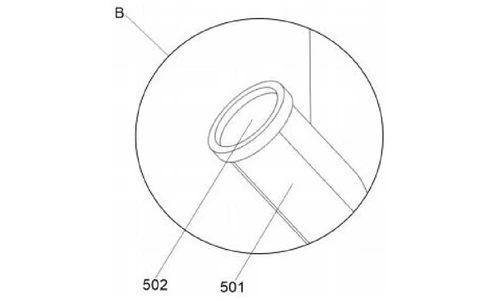

Enlarged view of detail B in Figure 1
Abbildung 3 – vergrößerte Ansicht von Detail B in Abbildung 1

Kettengetriebenes Untersetzungsgetriebe und stufenbezogene Drehzahl

Der Motor (8), der über einen Motorbefestigungssitz an der Rahmenwand befestigt ist, sitzt oberhalb eines Untersetzungsgetriebes (9). Das Untersetzungsgetriebe überträgt die Kraft über eine Kette auf den Rührwerk, die laut der Spezifikation reibungslos und leise läuft. Da die Ausgangsdrehzahl des Untersetzungsgetriebes über die Steuerung eingestellt wird, kann die Maschine derselben Charge unterschiedliche Drehzahlen für verschiedene Rührstufen zuordnen – die zweite Hälfte der zweiteiligen Antwort der Spezifikation zur Mischqualität.

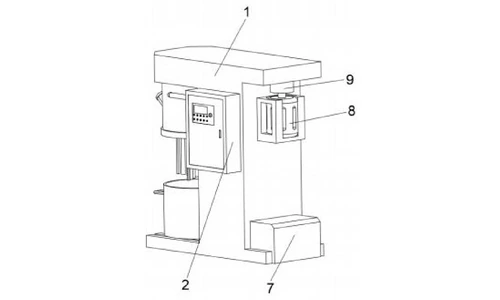

Overall structure of the mixer, second perspective view
Abbildung 4 – Gesamtstruktur des Mischers, zweite Perspektivansicht

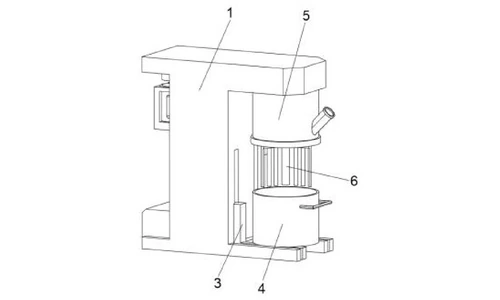

Overall structure of the mixer, third perspective view
Abbildung 5 – Gesamtstruktur des Mischers, dritte Perspektivansicht

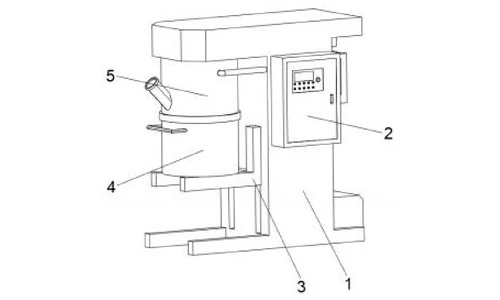

The mixer during a stirring operation
Abbildung 6 – der Mischer während eines Rührvorgangs

Betriebsablauf

Rohstoffe werden in den unteren Zylinder geladen, während dieser auf dem abgesenkten Tisch steht. Der Heber hebt dann den unteren Zylinder in abdichtenden Kontakt mit dem oberen Zylinder, die Vakuumeinheit evakuiert die Kammer und der Motor startet. Das Rührwerk führt die Suspension durch die zugewiesenen Drehzahlstufen, während der Bediener durch das Sichtfenster blickt. Wenn das Mischen beendet ist, senkt sich der Tisch ab, die Zylinder trennen sich und die Charge wird entleert.

Beanspruchte Vorteile

Vorteil Verantwortlicher Mechanismus
Gründliche Suspensionsmischung, keine stagnierende Wandschicht Drei Rührstab-Sätze plus drei Wandabstreifleisten am Rührwerk
Höhere Suspensionsqualität pro Charge Über die Steuerung angepasste Untersetzungsgetriebe-Ausgangsdrehzahl, abgestuft über den Mischlauf
Luftdichte, korrosionsbeständige Prozesskammer Durch Hub abgedichtete SUS304-Zylinder mit einem Dichtring an der Fuge
Visuelle Überwachung in Echtzeit beim Mischen Sichtfenster mit Dichtungsabdeckung aus Einscheiben-Sicherheitsglas
Stabile, leise Kraftübertragung Kettenantrieb vom Untersetzungsgetriebe zum Rührwerk

Wie es im Vergleich zu herkömmlichen Suspensionsmischbehältern abschneidet

Jede Suspensionscharge ist eine Abfolge von Misch-, Löse- und Dispergierschritten bei wechselnder Temperatur und Viskosität. Wenn körniges aktives Material nicht vollständig dispergiert ist, leidet die Elektrodenqualität – weshalb die Konsistenz genau im Mischer selbst gewonnen oder verloren wird.

Dimension Herkömmlicher Ansatz Dieses patentierte Design
Mischwirkung Einzelner Rührer, stagnierende Schicht an der Wand Drei Rührstab-Sets plus drei wandschabende Stangen an einem Rührer
Drehzahlregelung Feste Drehzahl für die gesamte Charge Kettengetriebenes Untersetzungsgetriebe mit über den Mischlauf stufenweise gesteuerter Drehzahl
Prozessdichtung Offener oder geklammerter Behälter, Leckage- und Korrosionsrisiko Hub-gedichtete SUS304 Doppelzylinder mit Dichtungsring und Vakuumleitung

Wo diese Technologie heute eingesetzt wird

Dieses Patent deckt die Aufschlämmungs-Mischarchitektur hinter den großen Vakuummischern von TOB ab. Die Kombination, die es schützt – eine hub-gedichtete Zylinderkammer, wandschabende Agitation und stufenweise gesteuerte Drehzahl –, sorgt dafür, dass unsere Mischanlagen die homogene Elektrodenschlammasse liefern, von der die Beschichtungsqualität abhängt.

Anfragen zu verwandten Geräten: Angebot anfordern

Häufig gestellte Fragen

Was umfasst das Patent CN215610864U?

Es umfasst einen Vakuum-Großkapazitäts-Slurry-Mischer für Batterie-Rohstoffe, der um einen unteren Mischbehälter herum aufgebaut ist, welcher in dichtenden Kontakt mit einem festen oberen Behälter angehoben wird, einen Rührer mit drei Sätzen von Rührstäben und drei Wandabstreifern, eine Vakuumleitung zu der abgedichteten Kammer sowie ein kettengetriebenes Untersetzungsgetriebe, dessen Geschwindigkeit vom Steuergerät abgestuft wird.

Warum ist die Qualität des Slurry-Mischens bei der Batterieproduktion so wichtig?

Die Spezifikation besagt, dass das Mischen und Dispergieren des Slurrys mehr als 30 % der Endproduktqualität bei der Lithium-Ionen-Batterieproduktion beeinflusst. Ungleichmäßig dispergierte aktive Partikel stören den Lithium-Ionen-Transport zwischen den Elektroden und verschlechtern die beschichtete Elektrode, die Zellenkapazität und die Lebensdauer.

Warum trägt der Rührer sowohl Wandabstreifer als auch Rührstäbe?

Die drei Sätze von Rührstäben dispergieren den Slurry, während die drei Wandabstreifer Material von der Behälterwand abheben und es in den Strom zurückführen. Ohne Abstreifer bildet sich an der Wand eine stagnierende Schicht und die Charge wird nie vollständig homogenisiert.

Wie variiert der Mischer die Rührgeschwindigkeit zwischen den Stufen?

Der Motor treibt den Rührer über ein durch eine Kette verbundenes Untersetzungsgetriebe an. Das Steuergerät passt die Ausgangsdrehzahl des Untersetzungsgetriebes an, sodass verschiedene Rührphasen der Charge mit unterschiedlichen Geschwindigkeiten laufen – der Mechanismus, dem die Spezifikation zuschreibt, die Slurry-Qualität weiter zu verbessern.

Aus welchen Materialien bestehen die Mischbehälter?

Der untere und der obere Behälter bestehen aus SUS304-Edelstahl, den die Spezifikation als stabil im physikalischen und chemischen Verhalten und korrosionsbeständig beschreibt; ein Dichtungsring zwischen den Behältern hält die Kammer während des Vakuummischens luftdicht.

Ist das Patent CN215610864U noch in Kraft?

Ja. Es ist aktiv, angemeldet am 26. August 2021 und erteilt am 25. Januar 2022, mit einem voraussichtlichen Ablaufdatum am 26. August 2031.

Vollständige Spezifikation und Zeichnungen: CN215610864U auf Google Patents
