Patent CN215612935U – Anhebbare Heiz- und Entfeuchtungseinheit

Oct 26,2026
ERTEILT GEBRAUCHSMUSTER · CN215612935U · AKTIV
Patent CN215612935U – Hebbare Heiz- und Entfeuchtungseinheit

Eine mobile, elektrisch hebbare Einheit, die die Beschichtungsmaschine genau dort beheizt, wo sie arbeitet – und Feuchtigkeit aus der Luft kondensiert, damit die Heizung trocken und rostfrei bleibt.

Vollständige Spezifikation und Zeichnungen: CN215612935U bei Google Patents

Die Arbeitstemperatur einer Beschichtungsmaschine ist keine Komfortfrage – laut Spezifikation hat die Temperatur einen großen Einfluss auf die Arbeitseffizienz der Beschichtungsmaschine, und unzureichendes Heizen kann Materialien für die Lithiumbatterieproduktion schwerwiegend verschwenden. Doch das Beheizen einer Bahnbeschichtungsanlage ist nicht dasselbe wie das Beheizen eines Raumes: Die Wärme muss die Maschine in der richtigen Höhe und im richtigen Moment erreichen, ohne durch die feuchte Luft beeinträchtigt zu werden, die ein Beschichtungs- und Trocknungsprozess ständig freisetzt.

CN215612935U, angemeldet am 1. September 2021, bietet als Antwort eine in sich geschlossene Einheit, die zu jedem Punkt der Linie gerollt werden kann. Ihr elektrischer Zylinder senkt den Heizrahmen auf die Arbeitshöhe ab, ein elektrisches Heizrohr beheizt die Beschichtungsmaschine im laufenden Betrieb, und ein Querstromlüfter saugt die feuchte Luft durch eine Kondensationsplatte für Feuchtigkeit – sodass das Heizelement niemals durchnässt, niemals rostet und niemals untätig ist.

Patentinformationen

Veröffentlichungsnummer CN215612935U
Titel (original) 一种用于锂电池涂布机的可升降加热装置 (Hebbare Heiz- und Entfeuchtungseinheit für Beschichtungsmaschinen)
Erfinder Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Aktueller Inhaber XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. – das registrierte Unternehmen von TOB NEW ENERGY
Anmeldedatum 1. September 2021
Erteilungsdatum 25. Januar 2022
Dokumententyp Gebrauchsmuster (erteilt, Kind-Code U)
Rechtsstatus Aktiv
Voraussichtlicher Ablauf 1. September 2031
Zeichnungen 6 Abbildungen
Über Titel und Terminologie auf dieser Seite. Der englische Titel oben ist eine von den Ingenieuren von TOB NEW ENERGY manuell überprüfte Übersetzung, die an die in unserer gesamten Geräteserie verwendete Terminologie angepasst ist; es handelt sich dabei nicht um eine maschinelle Übersetzung. Der chinesische Originaltitel und die Ansprüche sind der maßgebliche Text – ein Leser, der diese Seite mit Google Patents vergleicht, wird möglicherweise genau deshalb Wortlautunterschiede feststellen, weil die dortige öffentliche Aufzeichnung maschinell übersetzt wurde. Abbildungen und Mechanismenbeschreibungen auf dieser Seite stammen aus der chinesischen Patentschrift und den Ansprüchen, nicht aus einer Übersetzung derselben.
Ein Hinweis zum Patenttyp. Dies ist ein chinesisches Gebrauchsmuster, das die mechanische Struktur einer Vorrichtung anstelle einer chemischen Formulierung oder eines Verfahrens schützt. Gebrauchsmuster haben eine Laufzeit von zehn Jahren und werden auf Neuheit und gewerbliche Anwendbarkeit geprüft. Was folgt, ist daher eine strukturelle Beschreibung – die Patentansprüche definieren eine Vorrichtung, und die Beschreibung veröffentlicht keine gemessenen Leistungswerte. Alle Durchsatz- oder Toleranzzahlen für die Produktionsmaschinen von TOB stammen aus unseren Gerätedatenblättern, nicht aus diesem Patentdokument.

Das Produktionsproblem, das dieses Patent löst

Beschichtungsmaschinen tragen eine funktionale Schicht – Klebstoff, Beschichtung, Tinte oder Ähnliches – auf ein aufgewickeltes Substrat auf, trocknen diese und wickeln sie wieder auf. Zwei Umweltfaktoren wirken diesem Prozess entgegen. Der erste ist die Temperatur: Wenn die Maschine zu kalt läuft, sinkt die Beschichtungseffizienz und Material wird verschwendet. Der zweite ist Feuchtigkeit: Feuchte Luft um die Maschine herum greift genau die Heizelemente an, die die Trocknung durchführen sollten, was zu Rost und vorzeitigem Ausfall führt. Das Patent benennt den Mangel, den es behebt, in einer Zeile: Die Heizwirkung der Beschichtungsmaschine war schlecht.

Wie der Mechanismus funktioniert

Die Einheit stapelt vier Baugruppen auf einem Fahrgestell: eine teleskopische Vorrichtung (1), eine Heizvorrichtung (2), eine Lüftervorrichtung (3) und acht Lenkrollensätze (4), die alle von einer Steuerung (5) überwacht werden.

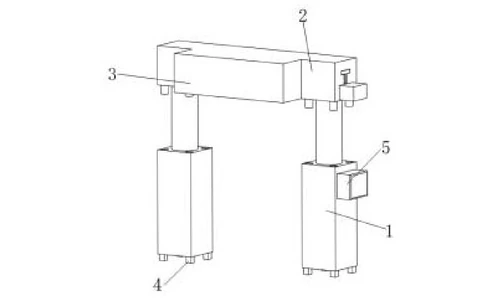

Overall structure of the liftable heating and dehumidifying unit
Abbildung 1 – Gesamtstruktur der Einheit

Mobiles, höhenverstellbares Podest

Die teleskopische Vorrichtung (1) ist ein elektrischer Zylinder (101) mit einer Teleskopstange (102) an seiner Oberseite, der auf acht Lenkrollensätzen (4) steht – sodass die Einheit zur Beschichtungsmaschine gerollt wird und die Stange dann auf Befehl der Steuerung den Heizrahmen auf die erforderliche Höhe absenkt. Der Lenkrollensatz besteht aus einem über Gewindelöcher (402) verschraubten Verbindungsrahmen (401), einem rotierenden Verbindungsblock (403), einem Radrahmen (404) und einer Lenkrolle (405), die durch eine feste Welle (406) und eine Mutter (407) gesichert ist, wobei ein Wälzlager das Schwenken des Rads ermöglicht.

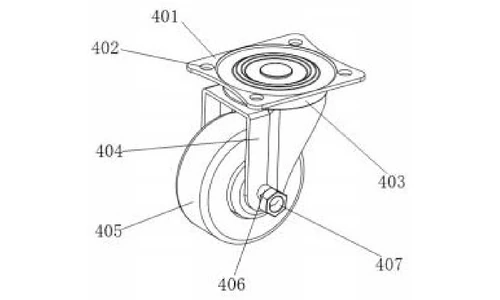

Caster wheel set structure
Abbildung 6 – Struktur des Lenkrollensatzes

Stoßdämpfung für den Hubrahmen

An den vier Ecken des elektrischen Zylinders halten Dämpfungsöffnungen (103) Pufferplatten (104), die auf Dämpfungsfedern (105) ruhen; jede Platte ist eine kreisförmige Platte mit einem Filzpolster auf ihrer Oberseite. Passende Dämpfungsblöcke (202) an der Unterseite des Heizrahmens – Zylinder mit demselben Durchmesser wie die Pufferplatten – setzen auf diesen Polstern auf, sodass die angehobene Heizeinrichtung gedämpft statt erschüttert wird.

Heizvorrichtung

Die Heizvorrichtung (2) ist eine Heizrahmen (201) mit einem elektrischen Heizrohr (209) in der Mitte seines unteren Endes, das mit dem Steuergerät verdrahtet ist. Wenn der Rahmen in die Arbeitsposition abgesenkt wird, beheizt das Rohr die Beschichtungsmaschine während des Betriebs – der Mechanismus, dem die Spezifikation zuschreibt, die Arbeitseffizienz der Beschichtungsmaschine effektiv zu erhöhen.

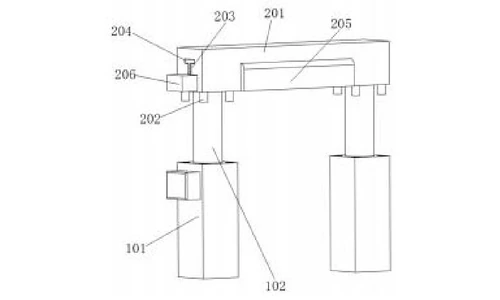

External structure of the heating device
Abbildung 2 – Heizvorrichtung, externe Struktur

Feuchtigkeitskondensierender Luftkreislauf

Feuchte Luft wird durch eine Ansaugöffnung (205) rechts vom Heizrahmen in Luftkanäle (207) gesaugt, die durch den Rahmen zu beiden Seiten der Feuchtigkeitsbehandlungswanne (203) verlaufen. Eine feuchtigkeitskondensierende Platte (204) steht in der Mitte der Wanne; Wanne und Platte sind beide T-förmig und passen mit einem Spiel zusammen. Die Lüftervorrichtung (3) – ein Lüfterkasten (301) mit einem 7-förmigen Lüfterkanal (302), dessen Motor (303) eine Welle (304) antreibt, die bogenförmige Lüfterflügel (306) an Flügelrahmen (305) trägt, wobei das Wellenende im Lüfterkasten durch ein Lager gestützt wird – zieht heiße, feuchte Luft über die kalte Kondensationsplatte. Wassertropfen bilden sich auf der Plattenoberfläche; trockene Luft tritt am anderen Ende des Lüfterkanals aus und kühlt das Material nach dem Erhitzen.

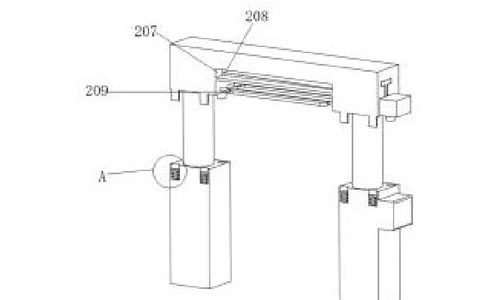

Internal structure of the heating device showing the condensing plate and air passages
Abbildung 3 – Heizvorrichtung, interne Struktur

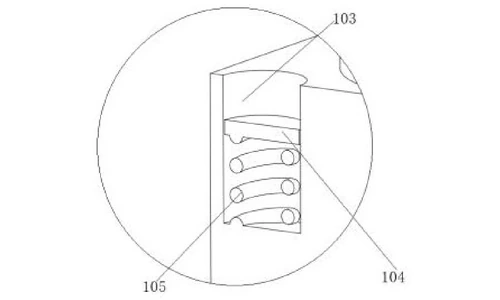

Detail at A of Figure 3
Abbildung 4 – Detail von A in Abbildung 3

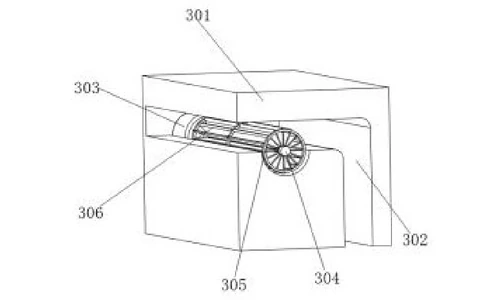

Fan assembly structure
Abbildung 5 – Struktur der Lüfterbaugruppe

Kondensatableitung

Tropfen auf der Kondensationsplatte fallen natürlich in eine Wassersammelwanne (208) darunter – eine geneigte bogenförmige Platte – und fließen durch ihr äußeres Ende in einen Wassertank (206) ab. Die gesammelte Feuchtigkeit wird von der Maschine weggeleitet, anstatt in die Luft zurückzukehren, wodurch das elektrische Heizrohr trocken, rostfrei und langlebig bleibt.

Beanspruchte Vorteile

Vorteil Verantwortlicher Mechanismus
Beheizung nach Bedarf während des Betriebs der Beschichtungsanlage Elektrisches Heizrohr am abgesenkten Heizrahmen
Höhere Effizienz der Beschichtungsmaschine Wärmezufuhr an der Maschinenposition in der erforderlichen Höhe
Heizung vor Feuchtigkeit und Rost geschützt Querstromlüfter, der Luft über die feuchtigkeitskondensierende Platte saugt
Kondensat aus dem Arbeitsbereich entfernt Geneigte Sammelwanne mit Ablauf zum Wassertank
Einfache Neupositionierung und Hheneinstellung Acht Lenkrollensätze und ein Elektrozylinderhub
Vibrationsfreies Anheben der Heizung Dämpfungsfedern, Pufferplatten und Dämpfungsblöcke

Wie es im Vergleich zu fester Beheizung um eine Beschichtungsanlage abschneidet

Zwei Umweltfaktoren wirken dem Beschichtungsprozess entgegen: Wenn die Maschine zu kalt läuft, sinkt die Beschichtungseffizienz und Material wird verschwendet, und feuchte Luft greift die Ausrüstung an und verursacht Rost. Ein fester Heizer kann keines von beiden an der richtigen Position lösen.

Abmessung Konventioneller Ansatz Dieses patentierte Design
Positionierung Fester Heizer an einem festgelegten Ort und in festgelegter Höhe Fahrbare Einheit auf acht Lenkrollensätzen mit einem Elektrozylinder-Hub
Feuchtigkeit Feuchte Luft lässt den Heizer und die Maschine rosten Querstromgebläse saugt Luft über eine feuchtigkeitskondensierende Platte an, Kondensat fließt in einen Tank ab
Anheben Manueller oder schwingungsanfälliger Hub Dämpfungsfedern, Pufferplatten und Dämpfungsblöcke absorbieren Stöße beim Heben

Wo diese Technologie heute eingesetzt wird

Dieses Patent deckt die mobile Heiz- und Entfeuchtungsunterstützung hinter den Beschichtungsmaschinen von TOB ab. Die Kombination, die es schützt – elektrisches Heben, Strahlungswärme vor Ort und kondensierende Feuchtigkeitsentfernung –, sorgt dafür, dass unsere Beschichtungsanlagen ein stabiles thermisches Umfeld um den Beschichtungskopf und den Trocknungsabschnitt aufrechterhalten.

Anfragen zu verwandten Geräten: Angebot anfordern

Häufig gestellte Fragen

Was umfasst das Patent CN215612935U?

Es umfasst eine anhebbare Heiz- und Entfeuchtungseinheit für Lithiumbatterie-Beschichtungsmaschinen: eine Teleskopvorrichtung mit einem Elektrozylinder und einer Stange auf acht Lenkrollensätzen, einen Heizrahmen mit einer elektrischen Heizröhre und eine Gebläsevorrichtung, die feuchte Luft über eine feuchtigkeitskondensierende Platte saugt, wobei das Kondensat in einen Wassertank abgeleitet wird.

Warum benötigt eine Beschichtungsmaschine eine separate Heizeinheit?

Die Spezifikation besagt, dass die Temperatur einen großen Einfluss auf die Arbeitseffizienz einer Beschichtungsmaschine hat und dass schlechtes Heizen Lithiumbatterie-Produktionsmaterialien ernsthaft verschwenden kann. Diese Einheit liefert der Beschichtungsmaschine während des Betriebs Wärme an der erforderlichen Position und in der erforderlichen Höhe.

Wie entfernt die Einheit Feuchtigkeit aus der Luft?

Ein Querstromgebläse saugt feuchte Luft durch die Ansaugöffnung und Luftkanäle in die Feuchtigkeitsbehandlungswanne, wo sie auf die kalte T-förmige Kondensationsplatte trifft. Wassertröpfchen kondensieren auf der Plattenoberfläche, während trockene Luft am anderen Ende des Gebläsekanals austritt und die Tröpfchen in eine Auffangwanne fallen, die zu einem Wassertank abfließt.

Warum überhaupt Feuchtigkeit an der Heizposition entfernen?

Feuchtigkeit in der Arbeitsluft würde sonst die elektrische Heizröhre erreichen und Rost sowie vorzeitigen Ausfall verursachen. Das Auskondensieren der Feuchtigkeit aus der Luft hält das Heizelement trocken, verlängert seine Lebensdauer und schützt das zu verarbeitende Material.

Wie wird der Heizrahmen angehoben und abgesenkt?

Der Regler startet den Elektrozylinder, dessen Teleskopstange den Heizrahmen auf die erforderliche Höhe nach unten bewegt. Dämpfungsanschlüsse mit gefederten Pufferplatten und Filzkissen, abgestimmt auf Dämpfungsblöcke unter dem Heizrahmen, dämpfen die Bewegung, und die Einheit wird auf ihren acht Lenkrollensätzen neu positioniert.

Ist das Patent CN215612935U noch in Kraft?

Ja. Es ist aktiv, angemeldet am 1. September 2021 und erteilt am 25. Januar 2022, mit voraussichtlichem Ablauf am 1. September 2031.
