Rotierender Probenteiler für Laboranalyse | TOB-F200-L

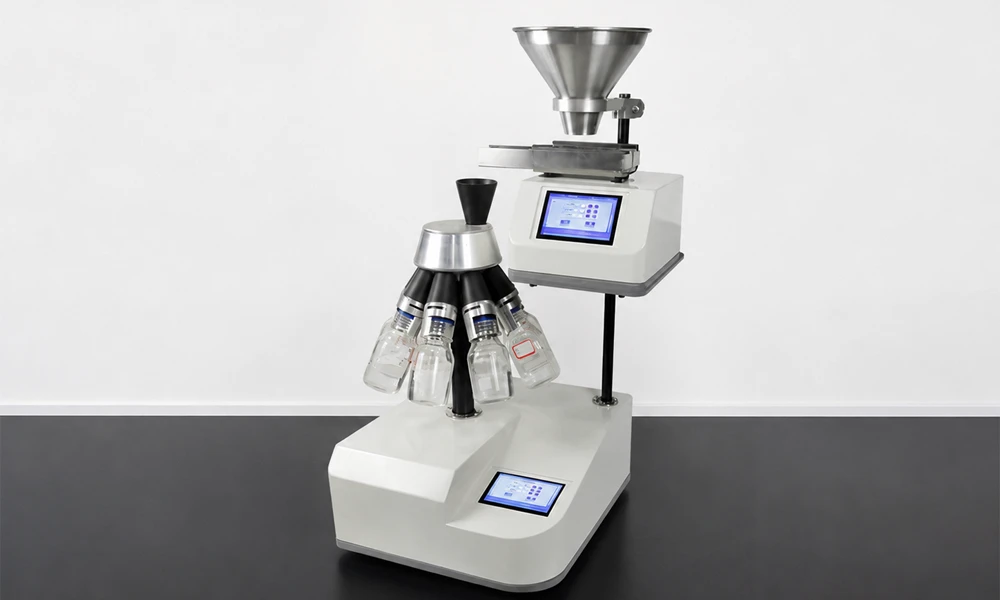

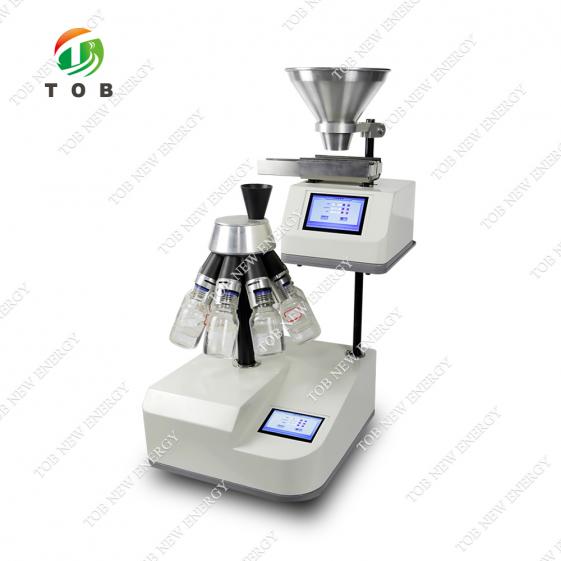

TOB-F200-L Rotierender Probenteiler für repräsentative Teilprobenahme in Labor und Qualitätskontrolle

Produktübersicht und ideale Anwendungen

Ein rotierender Probenteiler reduziert eine Schüttgutpulver- oder Granulatprobe in mehrere identische Teilproben, von denen jede die physikalischen und chemischen Eigenschaften der ursprünglichen Gesamtprobe zuverlässig repräsentiert. Im Gegensatz zum manuellen Kegelvierteln oder Riffelteilen, die Bedienereinfluss verursachen können und schwer zu validieren sind, teilt der TOB-F200-L die Probe kontinuierlich unter kontrollierter Rotation und stellt sicher, dass jede Fraktion dieselbe Verteilung von Partikelgrößen, Dichten und Zusammensetzungen enthält.

Der TOB-F200-L führt das Schüttgut durch einen exzentrisch positionierten Probenahmetrichter zu, der in eine Reihe von Auffangflaschen entleert, die auf einem rotierenden Karussell montiert sind. Während sich das Karussell mit einer präzise eingestellten Geschwindigkeit zwischen 20 rpm und 150 rpm dreht, passiert jede Flasche nacheinander den Trichter und sammelt einen gleichen Anteil des fließenden Probenstroms. Die exzentrische Trichtergeometrie in Kombination mit der konstanten Rotationsgeschwindigkeit erzeugt Teilproben mit inhärent geringer Massenschwankung, wodurch der Rotationsprobenteiler eine der genauesten verfügbaren Methoden zur Probenteilung ist. Das Gerät kann so konfiguriert werden, dass eine Charge in 6, 8 oder 10 Fraktionen geteilt wird, und die Auffangflaschen werden durch ein Schnellklemmsystem schnell befestigt, das den Wechsel zwischen Läufen vereinfacht.

Ein digitales Bedienfeld zeigt bis zu 10 benutzerdefinierte Programme an und speichert diese, wobei jedes die Rotationsgeschwindigkeit und die Teilungszeit (von 1 s bis 99 min 59 s) festlegt. Die Zufuhrrate kann bis zu 6 L/min eingestellt werden, und eine einzelne Charge kann bis zu 5000 ml Material aufnehmen. Das Gerät verarbeitet Zuführpartikel bis zu einer Größe von 12 mm und deckt damit ein breites Spektrum an Pulvern, Granulaten und zerkleinerten Materialien ab.

Ideal für:

1. Bergbau-, Metallurgie- und geologische Labore zur Vorbereitung repräsentativer Aliquote aus zerkleinertem Erz, Mineralkonzentraten oder Bohrkernproben für chemische Analysen.
2. Forschung und Entwicklung sowie Qualitätskontrolle von Batteriematerialien, bei denen Kathodenvorläuferpulver (NMC, LFP), Anodengraphit oder Festelektrolytpulver für Partikelgrößenanalyse, XRD oder elektrochemische Tests ohne Veränderung der Größenverteilung unterteilt werden müssen.
3. Pharma-, Lebensmittel- und Chemieindustrien, die eine validierte Probenteilung für Chargenfreigabeprüfungen, Untersuchungen der Mischhomogenität oder die Lagerung von Rückstellproben benötigen.
4. Umwelt- und Recyclinglabore, die heterogene Materialien wie zerkleinerten Batterieschrott, Böden oder Schlacken verarbeiten.

Nicht sicher, ob eine Teilung in 6, 8 oder 10 Fraktionen für Ihr Probenahmeprotokoll optimal ist? Kontaktieren Sie unsere Laborgeräteingenieure mit Ihrer Chargengröße und der benötigten Anzahl an Replikaten.

Funktionsweise des rotierenden Probenteilers

Der TOB-F200-L erzeugt repräsentative Teilproben durch ein einfaches mechanisches Prinzip:

• Zuführung: Die gesamte Charge des Schüttguts (bis zu 5000 ml) wird in den Aufgabetrichter geladen. Das Gerät ermöglicht die Steuerung der Zufuhrrate bis zu 6 L/min und gewährleistet dadurch einen gleichmäßigen, ununterbrochenen Materialfluss.
• Exzentrischer Trichterauslass: Das Material tritt durch einen exzentrisch positionierten Probenahmetrichter aus. Da der Trichter von der Rotationsachse versetzt ist, fällt das Material nicht auf einen einzelnen festen Punkt, sondern verteilt sich über den Umfang des rotierenden Karussells. Diese exzentrische Anordnung ist entscheidend für die Genauigkeit des Geräts: Sie verhindert ein mögliches Entmischungsmuster, das entstehen könnte, wenn der Strom exakt zentriert wäre.
• Rotierendes Karussell: Eine Reihe von Auffangflaschen – 6, 8 oder 10, abhängig von der Konfiguration – ist auf einem rotierenden Karussell montiert, das mit einer vom Benutzer eingestellten Geschwindigkeit zwischen 20 rpm und 150 rpm dreht. Jede Flasche passiert nacheinander den Trichter und sammelt eine gleiche Fraktion des Probenstroms. Da die Karussellgeschwindigkeit konstant und die Zufuhrrate gleichmäßig ist, ist die von jeder Flasche gesammelte Masse im Wesentlichen identisch.
• Programmierbare Teilungszeit: Die Teilungszeit kann von 1 Sekunde bis 99 Minuten und 59 Sekunden eingestellt werden und gibt dem Bediener vollständige Kontrolle darüber, wie lange die Probe geteilt wird. In Kombination mit der einstellbaren Zufuhrrate und Rotationsgeschwindigkeit ermöglicht dies dem TOB-F200-L die Verarbeitung von wenigen Gramm feinem Pulver bis zu einer vollständigen 5000 ml-Charge.
• Programmspeicherung: Bis zu 10 Programme, die jeweils eine bestimmte Rotationsgeschwindigkeit und Teilungszeit enthalten, können gespeichert und abgerufen werden. Dies ist besonders nützlich in Laboren mit mehreren Benutzern, in denen unterschiedliche Probentypen verschiedene Teilungsparameter erfordern.

Wichtige Produktmerkmale

Die folgenden Merkmale werden vom Hersteller angegeben und sind wesentliche Bestandteile der Leistung des TOB-F200-L:

• Hochgenaue Teilung:Das exzentrische Trichterdesign in Kombination mit der konstanten Karussellrotation erzeugt Teilproben mit minimaler Massenschwankung und erfüllt die Anforderungen repräsentativer Probenahmestandards.
• Einstellbare digitale Zeit und Rotationsgeschwindigkeit:Beide Parameter werden auf dem LCD-Bildschirm eingestellt und angezeigt und ermöglichen eine präzise Kontrolle des Teilungsprozesses. Die Rotationsgeschwindigkeit wird kontinuierlich überwacht, um die Stabilität zu gewährleisten.
• Geschwindigkeitsüberwachung:Das Gerät verfolgt kontinuierlich die tatsächliche Karussellgeschwindigkeit und hält sie am Sollwert, wodurch sichergestellt wird, dass Schwankungen das Teilungsverhältnis nicht verändern.
• Schnellklemmsystem für Flaschen:Die Auffangflaschen werden mit einem Schnellbefestigungsmechanismus gesichert, wodurch der Flaschenwechsel schnell und bequem erfolgt. Die Standardkonfiguration umfasst acht 250 ml-Flaschen; die Anzahl der Flaschen und ihr Volumen können angepasst werden (Optionen umfassen 25 ml-, 30 ml-, 50 ml-, 100 ml- und 500 ml-Flaschen, und die Anzahl der Fraktionen kann auf 6, 8 oder 10 eingestellt werden).
• Große Chargenkapazität:Eine einzelne Charge kann bis zu 5000 ml Probenmaterial aufnehmen und eignet sich sowohl für kleine analytische Teilungen als auch für größere präparative Aufteilungen.
• Gespeicherte Programme:Zehn Programme können gespeichert werden, jeweils mit eigener Geschwindigkeits- und Zeiteinstellung, wodurch ein schneller Wechsel zwischen verschiedenen Probentypen oder Teilungsprotokollen ermöglicht wird.

Vollständige technische Spezifikationen

Standard-Flaschenkombination: 8 × 250 ml Flaschen (die Anzahl der Flaschen und ihr Volumen können entsprechend den Anforderungen angepasst werden).

Anwendungsbereiche

Der TOB-F200-L wird in zahlreichen Branchen zur Probenteilung und Probenreduzierung eingesetzt. Typische Anwendungsbereiche umfassen:

1. Landwirtschaft
2. Chemie und synthetische Materialien
3. Pharmazeutika
4. Geologie und Metallurgie
5. Ingenieurwesen und Elektronik
6. Baumaterialien
7. Umwelt und Ressourcenrecycling
8. Glas und Keramik
9. Biologie und Lebensmittel

Bei der Qualitätskontrolle von Batteriematerialien wird der Rotationsprobenteiler besonders geschätzt, da sich Kathoden- und Anodenpulver während der Handhabung aufgrund der Partikelgröße zur Entmischung neigen; eine manuelle Teilung kann Feinteile in einer Teilprobe und grobe Partikel in einer anderen anreichern, was zu einem nicht repräsentativen Ergebnis führt. Der TOB-F200-L unterdrückt diesen Entmischungseffekt, indem er mehrere Teilmengen aus dem gesamten Materialstrom entnimmt, und erzeugt Teilproben, die die Größenverteilung des Schüttguts tatsächlich widerspiegeln – eine wesentliche Voraussetzung für eine genaue Partikelgrößenanalyse und elektrochemische Prüfungen.

Praktische Empfehlungen für die Verwendung des TOB-F200-L

1. Befüllen des Trichters: Geben Sie die gesamte Schüttgutprobe in einem gleichmäßigen Strom in den Trichter, um eine Vorentmischung zu vermeiden. Wenn die Probe in einem Behälter gelagert wurde, rollen oder schwenken Sie den Behälter vorsichtig vor dem Befüllen, anstatt von oben Material zu entnehmen, da dadurch bevorzugt die Feinteile beprobt würden.
2. Auswahl von Flaschengröße und Anzahl: Wählen Sie ein Flaschenvolumen, das groß genug ist, um die erwartete Teilmengenmasse bequem aufzunehmen, ohne überzulaufen. Bei einer Aufteilung einer 5000 ml-Charge in 8 Teile würde das empfohlene Mindestvolumen der Flaschen etwa 700 ml pro Flasche betragen; in diesem Fall können 500 ml-Flaschen verwendet oder die Charge in zwei Stufen geteilt werden. Das Schnellspannsystem ermöglicht einen schnellen Flaschenwechsel zwischen den Durchläufen.
3. Einstellen der Drehzahl:Feinere Pulver können eine niedrigere Drehzahl erfordern, um Staubbildung oder statische Verteilung zu vermeiden. Gröbere körnige Materialien können mit höheren Geschwindigkeiten geteilt werden, ohne dass die Repräsentativität verloren geht. Die gespeicherten Programme ermöglichen das Speichern und Abrufen optimaler Einstellungen für jeden Materialtyp.
4. Reinigung:Nach jeder Verwendung sollten der Trichter, der Einfülltrichter und das Karussell mit einer weichen Bürste oder einem Staubsauger gereinigt werden, um verbleibendes Pulver zu entfernen. Für Anwendungen, die eine Vermeidung von Kreuzkontamination erfordern (z. B. der Wechsel zwischen verschiedenen Kathodenvorläufern), sollten alle Oberflächen, die mit dem Pulver in Kontakt kommen, mit einem geeigneten Lösungsmittel oder Reinigungsmittel abgewischt und vor der nächsten Verwendung gründlich getrocknet werden.

Bereit, Stichprobenverzerrungen in Ihrer Pulververarbeitung und Ihren Qualitätskontrollabläufen zu beseitigen? Fordern Sie ein Angebot für den TOB-F200-L an und geben Sie Ihre bevorzugte Anzahl an Teilungen sowie die Konfiguration des Flaschenvolumens an. Unsere Ingenieure für Laborgeräte können Sie bei der optimalen Einrichtung für Ihren spezifischen Probentyp und Ihre Anforderungen an den Probendurchsatz beraten.
