1.Produktname

1.1 Bezeichnung

1.2 Modell

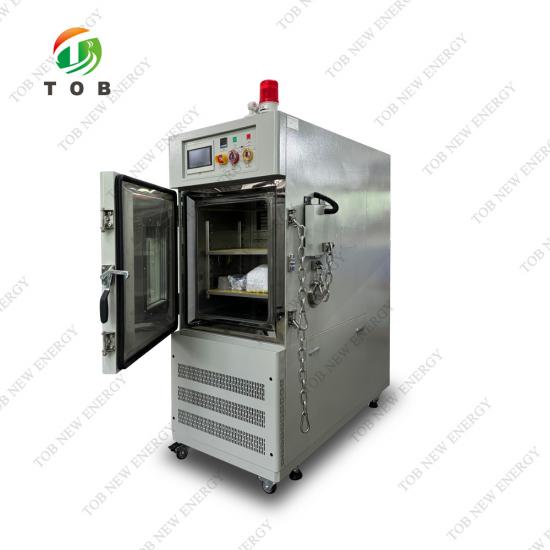

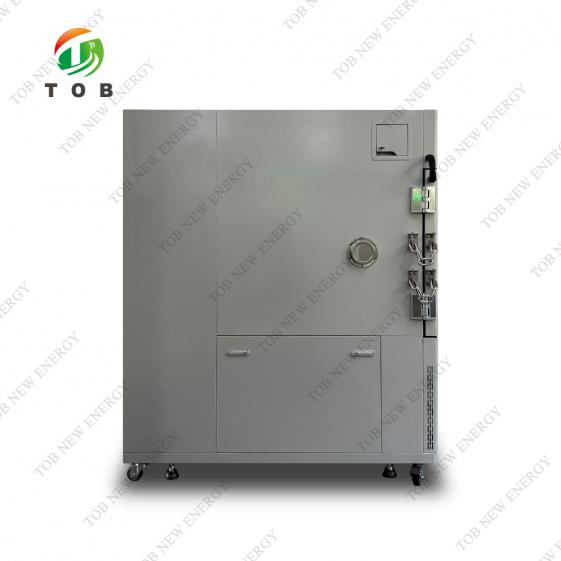

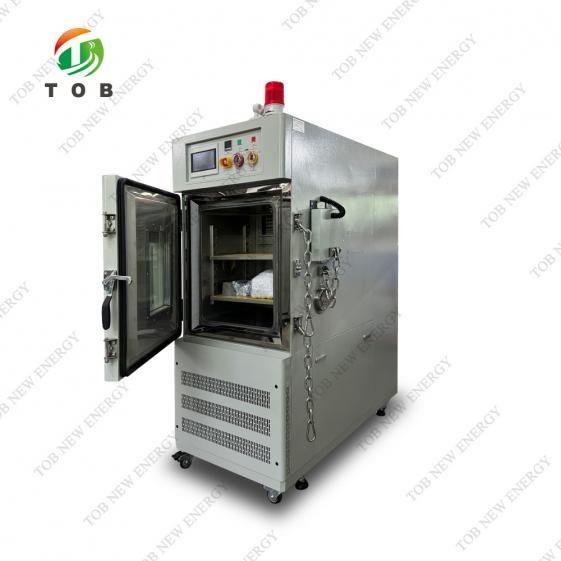

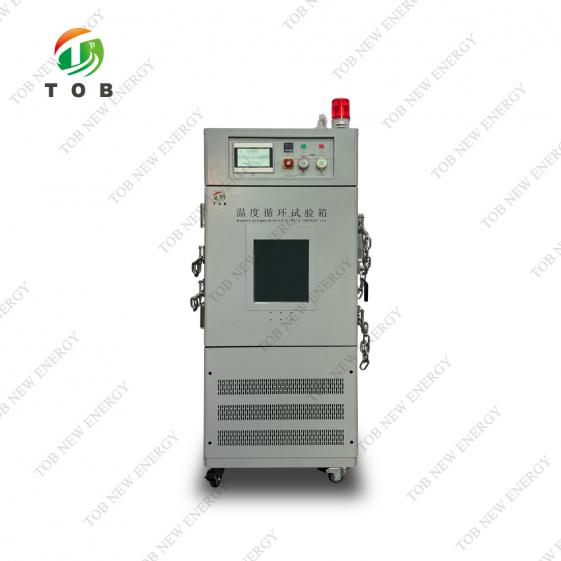

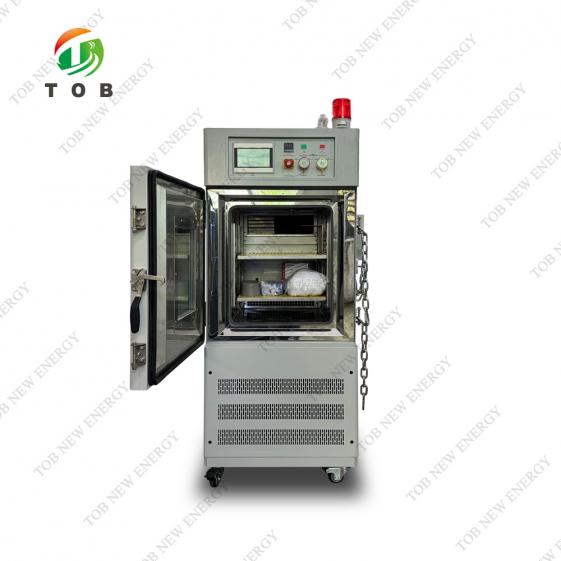

Temperaturzyklus-Testkammer

TOB-KS5-150C

2. Geltungsbereich und Verjährung

2.1 Anwendung

Wird hauptsächlich für Einzelzellen und elektronische Produkte sowie für Komponententests bei hohen und niedrigen Temperaturen, Temperaturschwankungen usw. verwendet. Umgebungssimulation von Zuverlässigkeitstests.

3. Volumen und Dimension

3.1 Nutzvolumen

150 Liter

3.2 Innere Dimension

B500 mm * H600 mm * T500 mm

3.3 Gesamtabmessung

B750mm*H1780mm*T1500mm

Bitte beachten Sie: Die genauen Gesamtabmessungen entnehmen Sie bitte der endgültigen Konstruktionszeichnung.

4. Leistung

4.1 Zustand

Luftkühlungstyp bei Umgebungstemperaturen von +5 °C bis +35 °C, relative Luftfeuchtigkeit ≤ 85 %. Keine Last (ohne Probe in der Testzone)

4.2 Temperaturbereich

-40℃~+150℃

4.3 Temperaturschwankungen

±0,5℃

4.4 Temperaturabweichung

≤±2℃

4.5 Temperaturgradient

≤±2,0℃

4.6 Temp. Heizzeit

Von -40 °C bis 85 °C, nichtlinearer Durchschnitt im gesamten Bereich, ca. 5 °C/Min., ohne Last

4.7 Temp. Abkühlzeit

Von 85 °C bis -40 °C, nichtlinearer Durchschnitt im gesamten Bereich, ca. 5 °C/Min., ohne Last

4.8 Temperaturüberschreitung

≤±2℃

4.9 Lärm

≤70 dB (A-Pegel)

4.10 Gewicht

Ca. 600 kg

4.11 Leistung

380 V, 50 Hz, dreiphasig, 9 kW

4.12 Normenkonformität

IEC62133-2012-Kapitel 7.2.4 Temperaturzyklen

UL1642-Kapitel 18 Temperaturzyklustest

UN38.3 Prüfung T.2: Thermische Prüfung

IEC60068-2-1:2007 Umweltprüfungen - Teil 2: Prüfmethoden - Prüfungen A: Kälte

IEC60068-2-2:2007 Umweltprüfungen für elektrische und elektronische Produkte Prüfmethoden - Prüfungen B: Trockene Hitze

5. Aufbau & Material

5.1 Externe Kammer

Kaltgewalzter Stahl mit Lackierung.

5.2Innenkammer

1,0 mm Edelstahl SUS#304.

Boden: 2mm dicker Edelstahl #304,

5.3 Isoliermaterial

100 mm PU-Polyurethanschaum-Isoliermaterial

5.4 Kammertür

Einzelne offene Tür

5.5 Beobachtungsfenster

Sichtfenster aus Vakuumglas (Größe siehe Konstruktionszeichnung)

5.6 Prüfloch

2 Stück 400 mm Prüflöcher an der Seite der Kammer,

mit Silikondichtung und Edelstahlabdeckung.

5.7 Versiegelung

Verwenden Sie original importierte Silikonkautschukstreifen mit hoher Dichtleistung.

5.8 Probenhalter

Probenträger mit Isoliermaterial, 2 Lagen,

Kapazität weniger als 30 kg/Schicht.

5.9Beleuchtung im Innenraum

1 Satz Energiesparlampen im Sichtfenster

5.10 Dreifarbiges Lichtalarmsystem

1 Satz dreifarbiger Lichtalarm zur Anzeige des Betriebsstatus

5.11 Sicherheitsfunktionen

1 Stück Rauchabzugsöffnung.

2 Stücke explosionsgeschützte Kette an der Kammerseite.

1 Satz explosionsgeschützte Druckentlastungstür.

6. Luftversorgungssystem

6.1Luftversorgung

Erzwingen Sie die interne Luftzirkulation von oben nach unten.

6.2 Zyklischer Motor

Niederdruck-Asynchronmotor der Marke Taiwan

6.3 Gebläse

Radial-Umwälzgebläse mit mehreren Flügeln, hitze- und kältebeständige Aluminiumflügel

6.4 Sensor

PT100-Temperatursensor (Nass-Trocken-Thermometer)

7.Kühlsystem

Luftkühlungsmethode

Luftgekühlter Kompressor

7.1 Kompressor

Deutschland GEA Boke oder Kompressor vergleichbaren Niveaus

7.2 Kältemittel

R448a

7.3 Kondensator

Luftkühlung mit hocheffizienter Zwangskonvektion und Lamellenkühlung

7.4Verdampfer

Hocheffizienter Mehrsegment-Lamellenverdampfer

7.5Sonstiges

Ölabscheider usw.

8. Heizungssystem

8.1Heizrohr

Elektrisches Heizrohr aus Nickel-Chrom-Legierung mit blankem Draht

9. Regler und Steuerkreis-Regler

9.1Verantwortlicher

Regler

Es kann nur einer der beiden Anschlüsse RS-485 oder LAN ausgewählt werden.

 10.1 Schutzfunktion

1. Mit Probenkondensations- und Übertemperaturschutz (auch mit unabhängig einstellbarem Temperaturschutz)

2. 2. Kein Sicherungsschutzschalter

3. Überhitzungsschutzschalter für Heizung

4. Kompressorüberlastung, Überhitzung

5. Kompressor Hoch-Niederdruckschutz

6. Überstromschutzgerät des Systems

11. Sonstiges Zubehör

11.1Standardkonfiguration

Isolierprobenregal mit 1,2 Lagen, Tragkraft (durchschnittlich) 30 kg/Lage.

2.2 Korken für Prüfloch mit 50mm Durchmesser.

3.Betriebs- und Wartungshandbuch und Überwachungssoftware

12. Betriebszustand

1. Umgebungstemperatur: 5 °C – 35 °C;

2. Relative Luftfeuchtigkeit: ≤ 85 % relative Luftfeuchtigkeit;

3.Atmosphärischer Druck: 80 kPa ~ 106 kPa

4. Von starken Vibrationsquellen fernhalten

5.Stromquelle:

5.1.380 V AC (±10 %), 50 Hz, 3 Phasen, 4 Drähte + Erdungsdraht, Erdungswiderstand ≤ 4 Ω;
