1. Produktname
|
|
Name
|

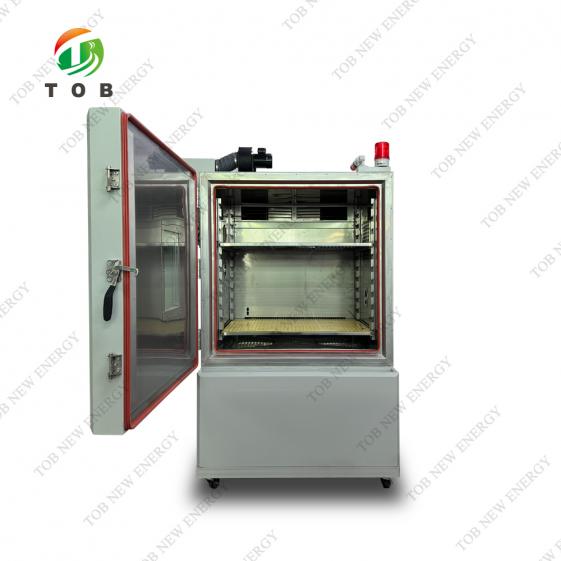

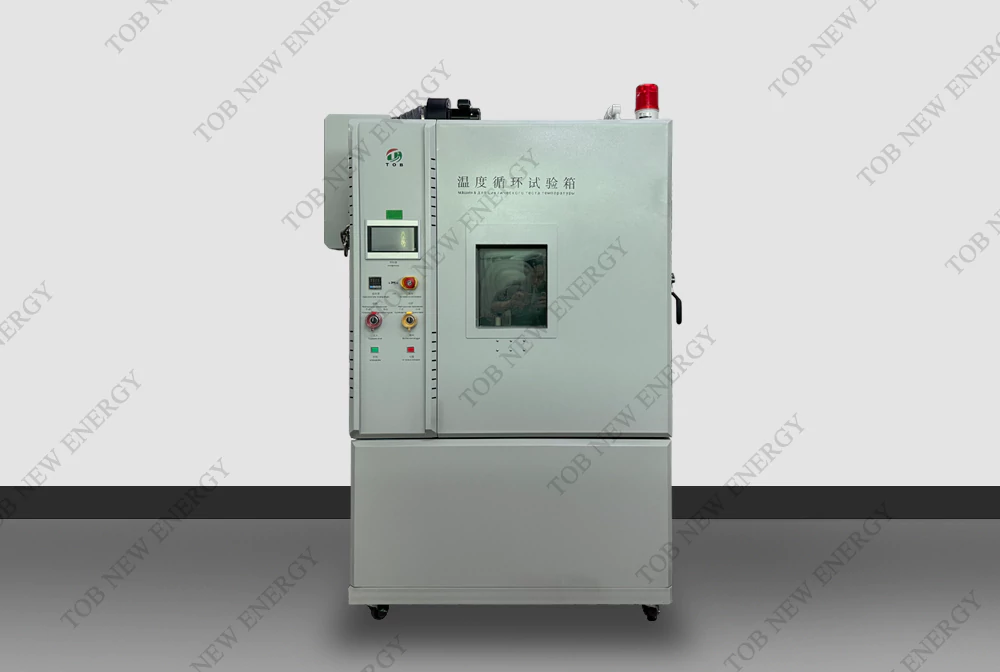

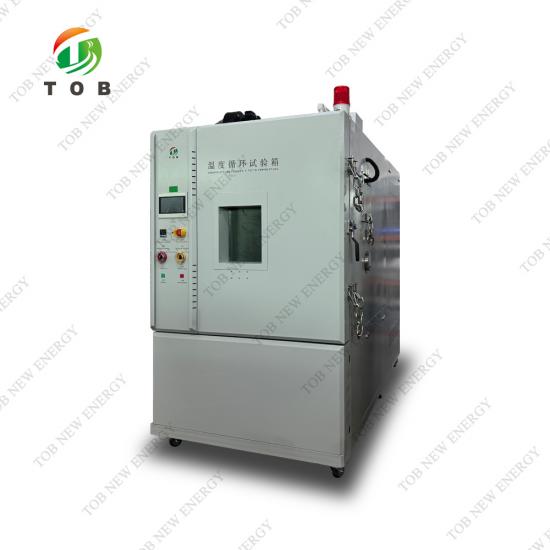

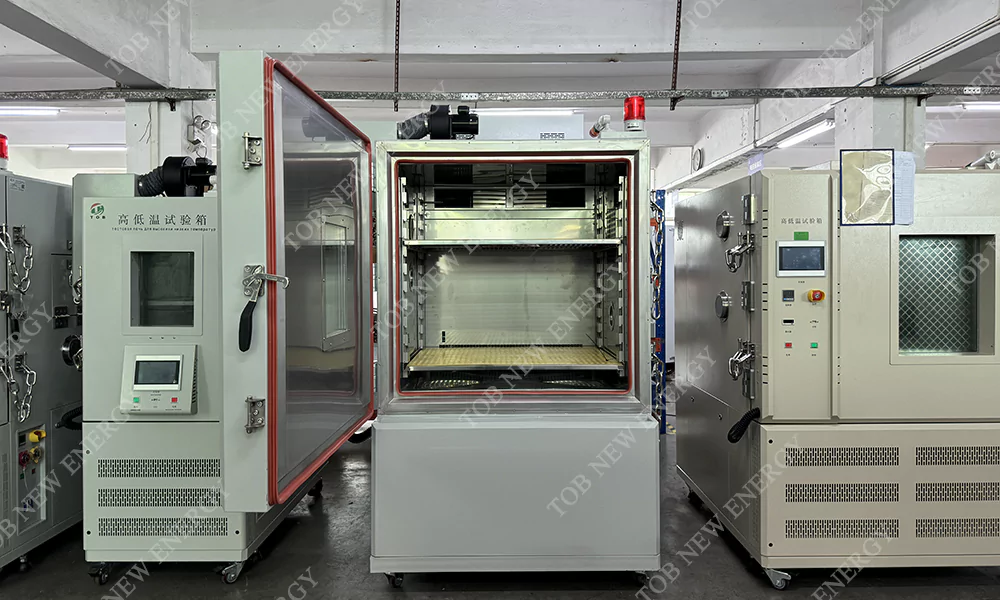

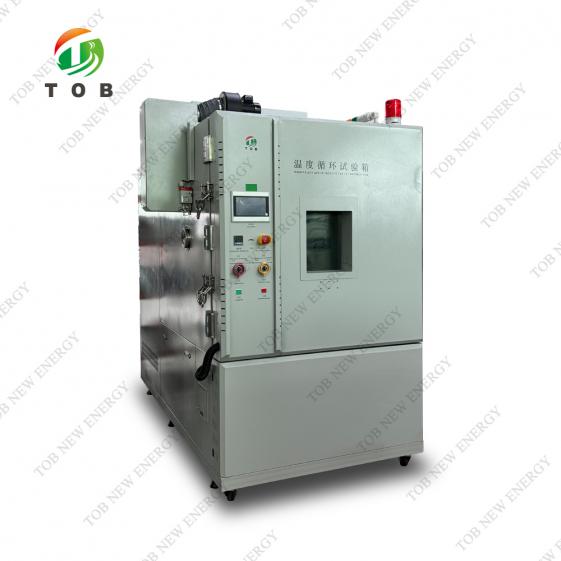

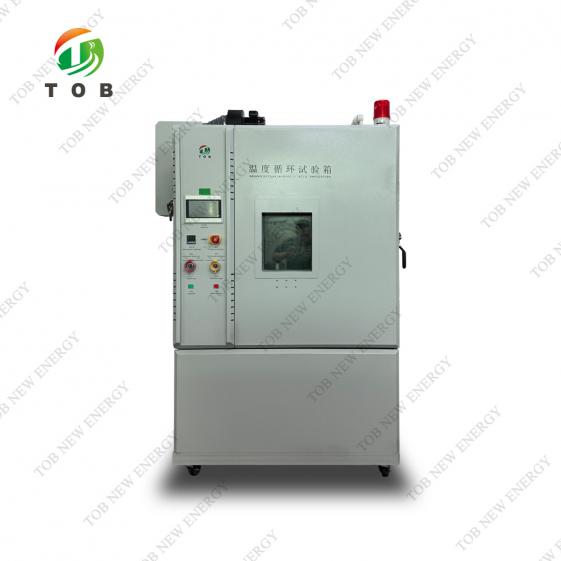

Batterie-Temperaturzyklus-Testgerät
|
|
Modell
|
TOB-KS5-800C
|
|
2. Geltungsbereich und Verjährung
|
|
Anwendung
|
Dieser Temperaturwechseltester TOB-KS5-800C wird hauptsächlich für Hoch- und Tieftemperaturtests, Temperaturwechsel usw. von Batterien und elektronischen Produkten, Komponenten und anderen Materialien verwendet. Umgebungssimulations-Zuverlässigkeitstests.
|
|
3. Volumen und Dimension
|
|
Nutzvolumen
|
800L
|
|
Innere Dimension
|
B1000*H1000*T800mm
|
|
Gesamtabmessungen
|
B1340*H1900*T1920 mm (Bitte beachten: Die genauen Gesamtabmessungen entnehmen Sie bitte der endgültigen Konstruktionszeichnung!)
|
|
4. Leistung
|
|
Zustand
|
Luftkühlungstyp bei Umgebungstemperaturen von +5 °C bis +35 °C, relative Luftfeuchtigkeit ≤ 85 %. Keine Last (ohne Probe in der Testzone)
|
|
Temperaturbereich
|
-40℃~+150℃
|
|
Temperaturschwankungen
|
±0,5 °C
|
|
Temp. Abweichung
|
≤±2,0℃
|
|
Temperaturgleichmäßigkeit
|
≤±2,0℃
|
|
Temp. Heizzeit
|
Von -40 bis 85 °C, 5 °C/min, durchschnittliche nichtlineare Steuerung, ohne Last
|
|
Temp. Abkühlzeit
|
Von 85 bis -40 °C, 5 °C/min, durchschnittliche nichtlineare Steuerung, keine Last
|
|
Max. Belastung
|
NEIN
|
|
Konstante maximale Heizlast
|
NEIN
|
|
Lärm
|
≤85dB
|
|
Standardkonformität
|
Standardkonformität:
|
|
IEC60068-2-1:2007
|
|
IEC60068-2-2:2007
|
|
IEC60068-2-78:2007
|
|
Gewicht
|
800 kg
|
|
Stromquelle
|
380 V, 50 Hz, dreiphasig
|
|
Leistung
|
20,0 kW
|
|
5. Struktur & Material
|
|
Externe Kammer
|
1,2 mm kaltgewalzte Stahlbleche mit Lackierung.
|
|
Innere Kammer
|
1,0 mm SUS#304 Edelstahl, beständig gegen hohe und niedrige Temperaturen.
|
|
Isoliermaterial
|
100 mm PU-Polyurethanschaum-Isoliermaterial.
|
|
Kammertür
|
Einzelne offene Tür.
|
|
Beobachtungsfenster
|
Mit Vakuumglas-Beobachtungsfenster an der Tür und Türrahmen mit elektrischen hitzebeständigen, frost- und kondensationshemmenden Vorrichtungen, gewährleistet es eine klare Beobachtung der zu prüfenden Probe.
|
|
Testloch
|
2 Stück ￠100 mm Testlöcher an der Seite der Kammer, mit Silikondichtung und Edelstahlabdeckung.
|
|
Versiegelung
|
Verwenden Sie original importierte Silikonkautschukstreifen mit hoher Dichtleistung.
|
|
Probenhalter
|
Probenhalter mit Isoliermaterial, 2 Schichten, Tragkraft 50 kg/Schicht.
|
|
Beleuchtung in der Kammer
|
1 Satz Energiesparlicht im Beobachtungsfenster
|
|
Druckausgleichsanschluss
|
Installierte mechanische Druckausgleichsvorrichtung, um zu verhindern, dass Druckunterschiede die Festigkeit der Testkammer bei Hochtemperaturtests beeinflussen.
|
|

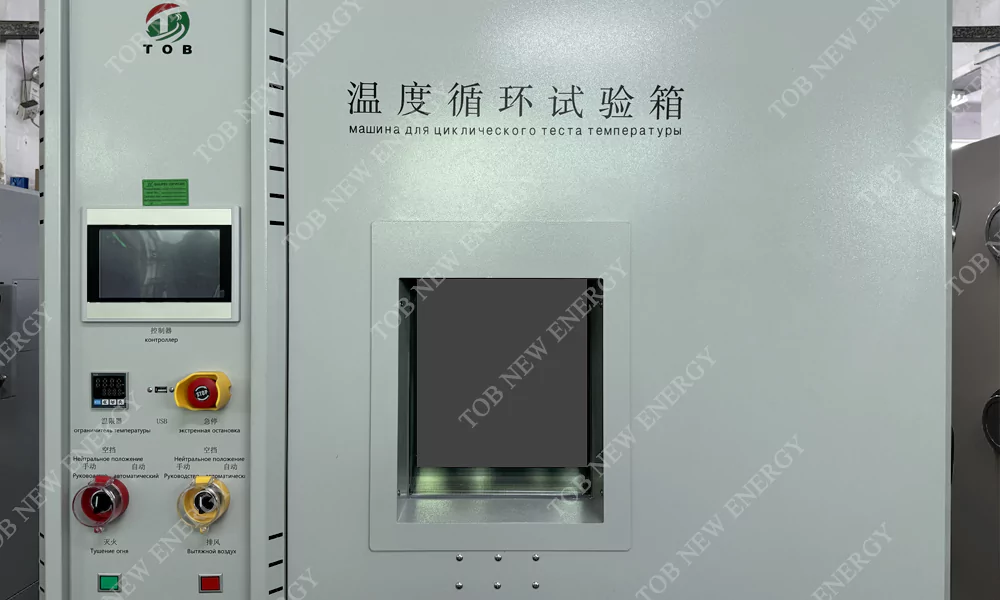

Bedienfeld
|
Touchscreen-Controller, Netzschalter, Beleuchtung, Übertemperaturschutz, RS-485.
|
|
Sicherheitsvorrichtung
|
1 Satz Rauchabzugssystem
|
|
1 Satz dreifarbiges Licht zur Anzeige des Betriebsstatus des Geräts.
|
|
2 Stück Sicherungskette an der Kammerseite.
|
|
1 Satz Druckentlastungstüren.
|
|
6. Luftversorgungssystem
|
|
Luftzufuhrfunktion
|
Von oben nach unten zirkulierende Luftzufuhr.
|
|
Zyklischer Motor
|
Taiwan Niederdruck-Asynchronmotor
|
|
Gebläse
|
Radial-Umwälzgebläse mit mehreren Flügeln, temperaturbeständige Aluminiumflügel
|
|
Sensor
|
PT100-Temperatursensor
|
|
7. Kühlsystem
|
|
Luftkühlungsmethode
|
Luftgekühlter Kompressor
|
|
Kompressor
|
GEA BOKE Kompressor oder andere ähnliche Stufe für Optionen
|
|
Kältemittel
|
R448a
|
|
Kondensator
|
Luftkühlung: hocheffiziente Zwangskonvektion mit Rippen
|
|
Verdampfer
|
Hocheffizienter Mehrsegment-Lamellenverdampfer
|
|
Sonstiges
|
Ölabscheider, Magnetventil usw. mit berühmter Marke
|
|
8. Heizungsanlage
|
|
Heizrohr
|
Elektrisches Heizrohr aus einer Nickel-Chrom-Legierung mit blankem Draht
|
|
9. Controller und Steuerkreis – Kundenspezifischer Controller
|
|
Regler
|
Kundenspezifischer Controller
|
|
10. Schutzfunktion
|
|
1. Mit Probenkondensations- und Übertemperaturschutz (auch mit unabhängig einstellbarem Temperaturschutz)
|
|
2. Kein Sicherungsschutzschalter
|
|
3. Heizungsübertemperatur-Schutzschalter
|
|
4. Kompressorüberlastung, Überhitzung
|
|
5. Kompressor Hoch-Niederdruckschutz
|
|
6. Überstromschutzgerät des Systems
|
|
7. Controller-Fehlerselbstdiagnose und Anzeigefunktion
|
|
8. Phasenfolgeschutzfunktion
|
|
11. Sonstiges Zubehör
|
|
Standardkonfiguration
|
Musterregal mit mehreren Ebenen, Tragkraft (durchschnittlich) 50 kg/Ebene.
|
|
Korken für Prüfloch mit 100 mm Durchmesser.
|
|
Betriebs- und Wartungshandbuch und Überwachungssoftware.
|
|
12. Betriebszustand
|
|
1. Umgebungstemperatur: 5 °C – 35 °C;
|
|
2. Relative Luftfeuchtigkeit: ≤85 % RH;
|
|
3. Luftdruck: 80 kPa ~ 106 kPa
|
|
4. Von starken Vibrationsquellen fernhalten
|
|
5. Stromquelle:
|
|
5.1 380 V, 50 Hz, 3 Phasen, 4 Drähte + Erdungskabel, Erdungswiderstand ≤ 4 Ω
|
|
6. Frequenz: 50 Hz (60 Hz optional)
|
|
7. Befeuchtungswasser: Widerstandsrate ≥ 500 MΩ;
|
|
8. Anforderungen an die Luftqualität in der Umgebung: kein Pulver mit hoher Dichte, leichtes Brennen, leicht explosive Luft oder Pulver, fern von starken elektromagnetischen Quellen
|
|
9. Vermeiden Sie die Prüfung oder Lagerung leicht entzündbarer, leicht explosiver, verflüchtigender oder ätzender Proben.
|
|
10. Standardanforderungen für den Probenort:
|
|
10.1 Probengewicht unter 80 kg/m³
|
|
10.2 Die gesamte Probe darf weniger als 2/5 des Kammerinnenvolumens betragen, jede Schicht weniger als 2/5 der Fläche. Andernfalls wird die Leistung der Kammer oder der normale Betrieb erheblich beeinträchtigt.
|
