TOB liefert eine 32140 laschenlose zylindrische Zellenproduktionslinie mit Edelstahlbechern nach Europa

Oct 30,2026

Projekt-Fallstudie · Europa · 2026

Eine integrierte linienlose zylindrische 32140-Zellenfertigung, die um ein Edelstahlegehäuse herum entwickelt wurde.

TOB NEW ENERGY koordinierte die Elektrodenverarbeitung, die linienlose Wickelzellenmontage, die Ableiterverbindung, die Gehäusemontage, die Elektrolytbefüllung, die Formierung und die Sortierung als ein einziges Produktionssystem.

Projektjahr
Standort
Europa
Zellenformat
Zylindrische 32140-Zelle
Architektur
Stromableitung ohne Laschen
Gehäuse
Edelstahlbecher
Leistungsumfang
Engineering, Lieferung, Installation, Inbetriebnahme und technischer Support
01

Elektrodenverarbeitung

Mischen, Beschichten, Kalandrieren, Schneiden und Hochvakuum-Rollenmandeltrocknung.

02

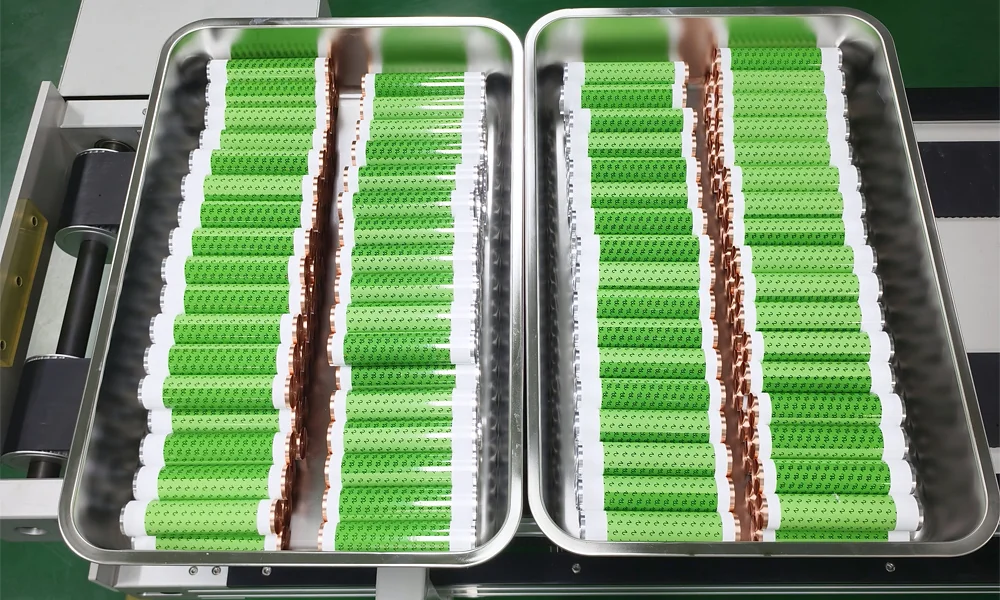

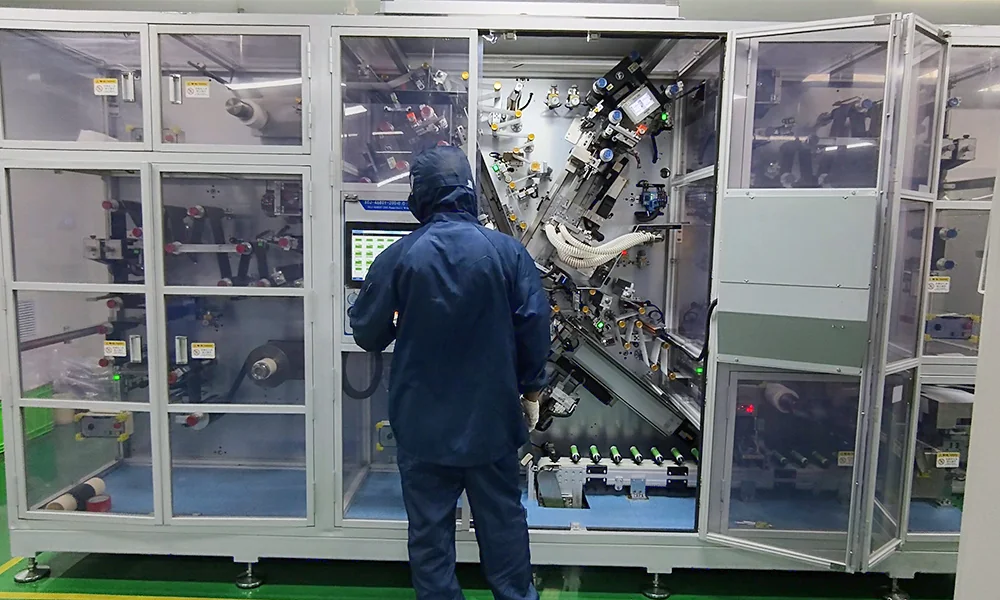

Tabloses Wickeln

Kontrollierte Spannung und Ausrichtung bestimmen die Geometrie des 32140 Jelly-Rolls.

03

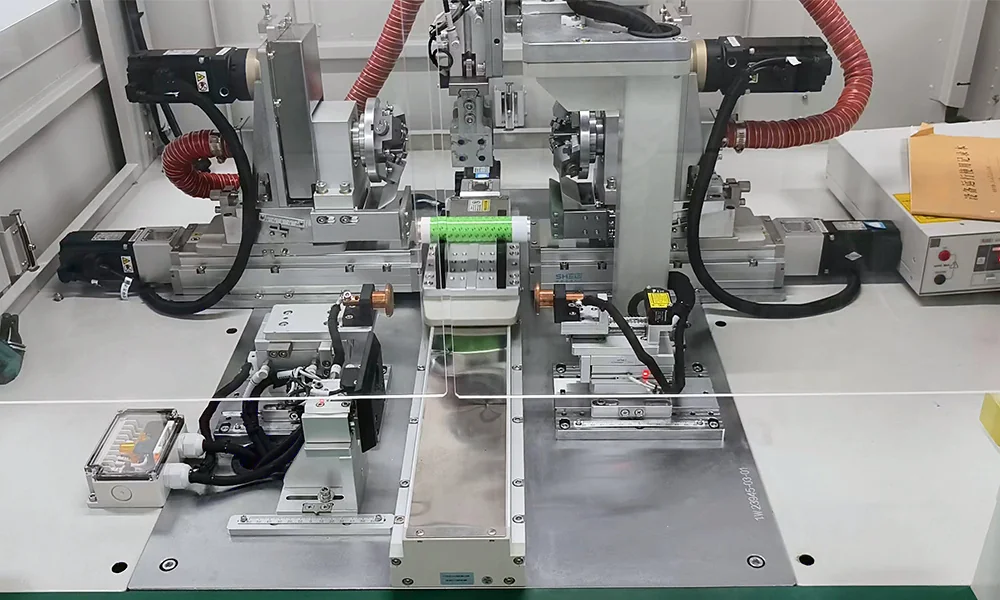

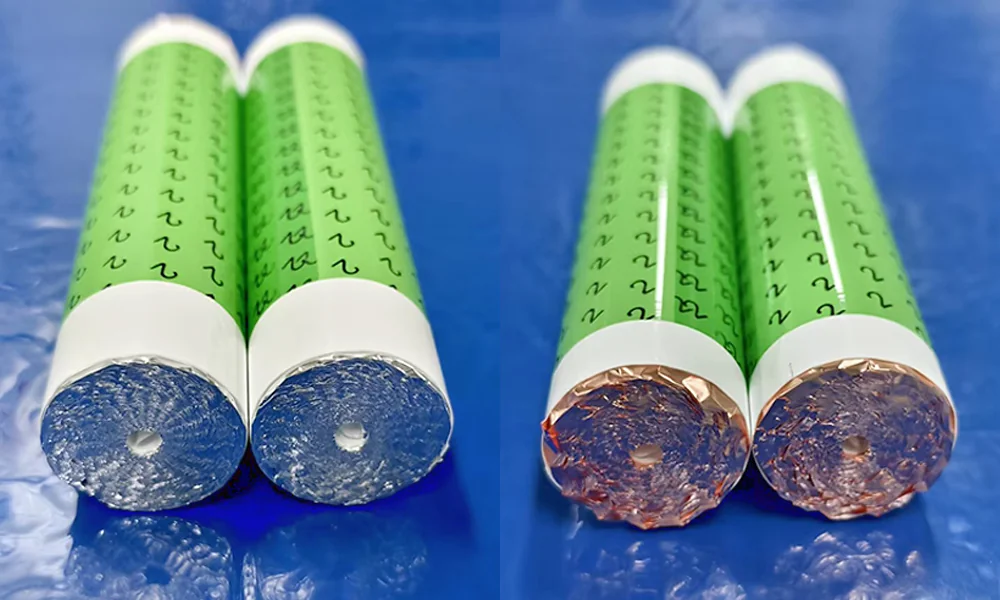

Endformung

Freiliegende Folienkanten werden zu stabilen Kollektorkontaktflächen geformt.

04

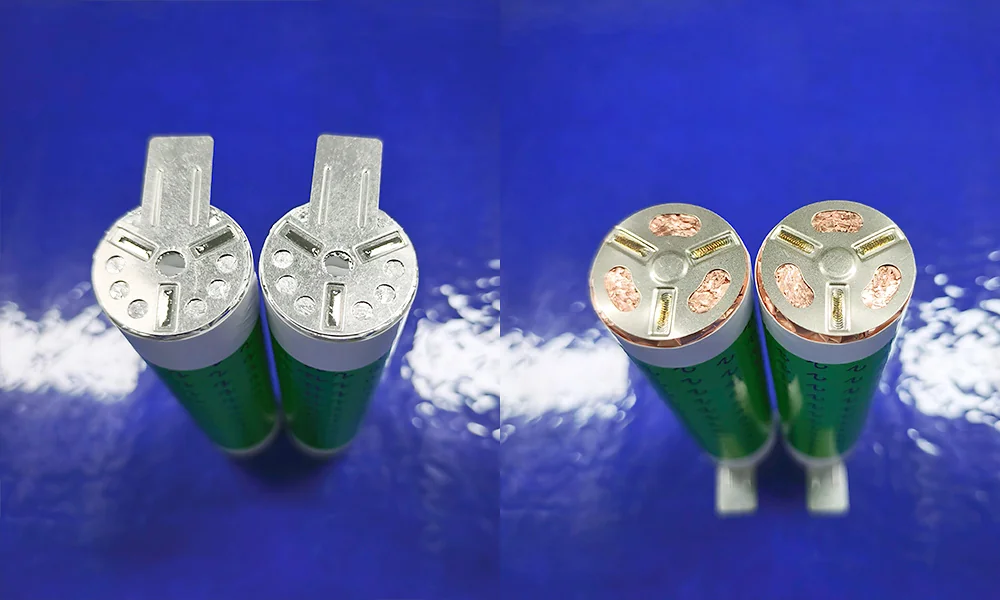

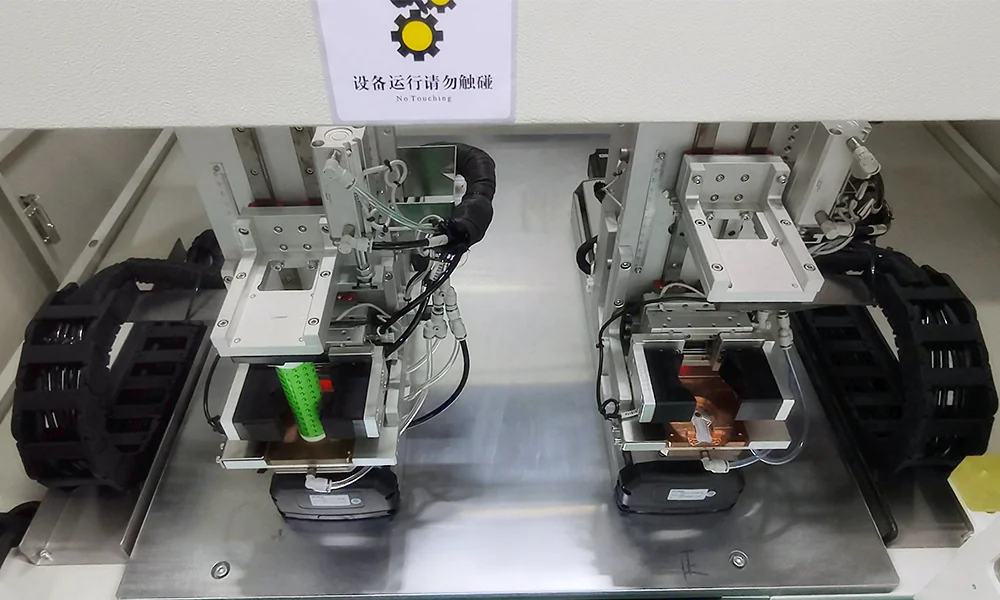

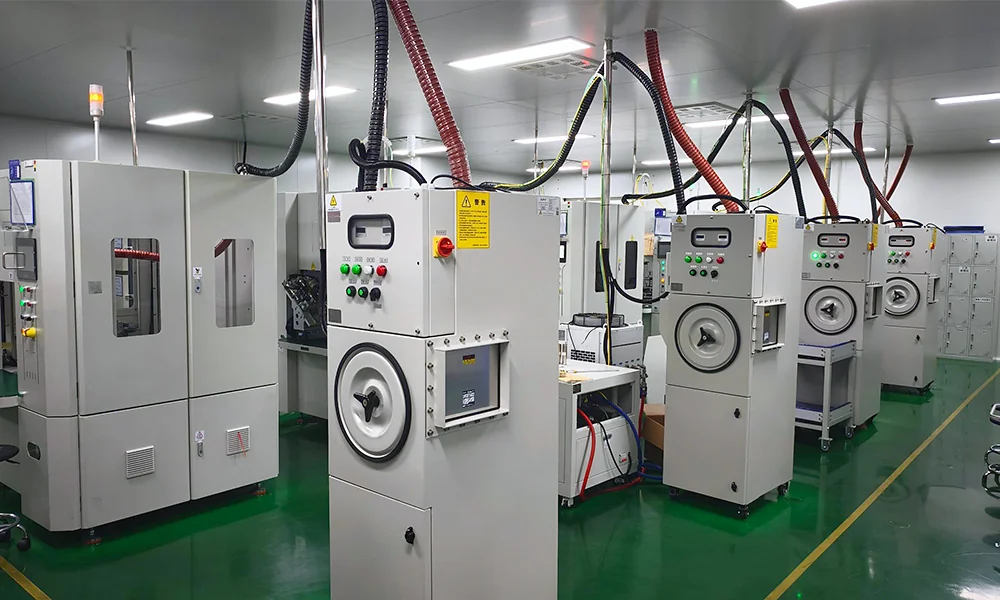

Kollektorverbindung

Kollektorscheiben werden im freigegebenen Prozessfenster positioniert und lasergeschweißt.

05

Zellenmontage

Isolation, Einsetzen des Edelstahlbechers, Sicken, Befüllen und Versiegeln sind aufeinander abgestimmt.

06

Formation & Sortierung

Formation, Alterung, Prüfung, Klassifizierung und Sortierung behalten die erforderlichen Qualitätsaufzeichnungen bei.

32140

Zellenformat

Ein großformatiger zylindrischer Zellenfertigungsweg.

Laschenlos

Stromabnahme

Kontinuierlicher Folienkantenkontakt, abgestimmt auf Endformung und Schweißen.

Stahl

Zellgehäuse

Edelstahlbecher-Montage mit abgestimmten Isolations- und Versiegelungsschritten.

Von Anfang bis Ende

Lieferumfang

Engineering bis hin zu Installation, Inbetriebnahme und technischem Support.

01

Kundenprioritäten & Engineering-Antwort

4 Kontrollpunkte

Das Projekt wurde anhand der Beziehungen zwischen Elektrodenkantengeometrie, Langformatwicklung, verteilter Stromabnahme und rückverfolgbaren Backend-Tests definiert.

A

Konsistente Elektrodenkanten vorbereiten

TOB Engineering-AntwortVerknüpfung von Slurry-Aufbereitung, Beschichtung, Kalandrierung, Schneiden und Vakuustrocknung mit der für die laschenlose Struktur erforderlichen Freifoliengeometrie.

B

Den langen Wickel kontrollieren

TOB Engineering-AntwortVorgabe von geregelter Spannung, Bahnführung und Ausrichtung, damit Kathode, Separator und Anode nach dem Wickeln gleichmäßige Stirnflächen bilden.

C

Kollektoren reproduzierbar verbinden

TOB Engineering-AntwortKoordination von Stirnflächenformung, Kollektorpositionierung, Laserschweißparametern und elektrischer Prüfung als ein zusammenhängender Prozess.

D

Rückverfolgbare Zelldaten behalten

TOB Engineering-AntwortVerknüpfung von Formierungs-, Alterungs-, Test-, Bewertungs- und Sortierdaten mit den vom Kunden genehmigten Klassifizierungs- und Chargenmanagement-Anforderungen.

02

Produktionslinien-Auslegungsgrundlage

Projektumfang

Die endgültigen Maschineneinstellungen und Abnahmekriterien werden anhand der vom Kunden genehmigten Zellenzeichnung, der Materialien, des Prozessrezepts, des Zielausstoßes und der Fabrikbedingungen festgelegt.

Zellenformat 32140 zylindrische Batteriezelle
Zellenarchitektur Laschenlose / kontinuierliche Stromableitung
Zellengehäuse Edelstahlbecher
Front-End-Umfang Slurry-Aufbereitung, Beschichtung, Kalandrieren, Schneiden und Hochvakuum-Elektrodenrollen-Trocknung
Montageumfang Wickeln, Wickelendformung, Kollektorscheibenverbindung, Bechermontage, Sicken, Befüllen und Versiegeln
Back-End-Umfang Formierung, Alterung, elektrische Prüfung, Kapazitätsbewertung und automatische Sortierung
Projektdienstleistungen Engineering, Lieferung der Ausrüstung, Installation, Inbetriebnahme und technische Unterstützung
Endkonfiguration Angepasst an das genehmigte Zelldesign, das Materialsystem, den Qualitätsplan, den Output und den Automatisierungsgrad; sehen Sie sich eine entsprechende tabless cylindrical battery production line als Beispiel für den integrierten Anlagenumfang von TOB an.

Wischen Sie horizontal, um die vollständige Design-Basis-Tabelle anzusehen.

03

Kernerwerb & Prozesssteuerungen

Integrierter Weg

Die Ausrüstungsgruppen decken den Weg von vorbereiteten Batteriematerialien bis hin zu sortierten 32140-Zellen ab. Die endgültigen Parameter bleiben der genehmigten technischen Spezifikation vorbehalten.

ProzessstufeKernerwerbProzesssteuerungszweck
Materialaufbereitung
Trocknungsofen und Batterieslurry-Mischer
Vorbereitung trockener Komponenten sowie homogener Kathoden- und Anodenschlämme unter genehmigten Bedingungen.
Elektrodenfertigung
Beschichtungsanlage, Walzenpresse, Schneidemaschine und Hochvakuum-Walzentrockner
Steuerung von Beschichtung, Dicke, Dichte, Porosität, Schnittbreite, Kantenqualität und Restfeuchte.
Laschenlose Wicklung
Aufrechterhaltung der Bahnspannung, der Elektrodenausrichtung und der Geometrie der freiliegenden Folienkante über den gesamten langen Jelly Roll hinweg. Die endgültigen Werkzeug- und Rezeptureinstellungen sind auf das genehmigte 32140-Zellendesign abgestimmt.
Endformung & Fügen
Erzeugen stabiler Stirnflächen, Positionieren von Ableiterkomponenten und Verwalten der freigegebenen verteilten Schweißverbindung.

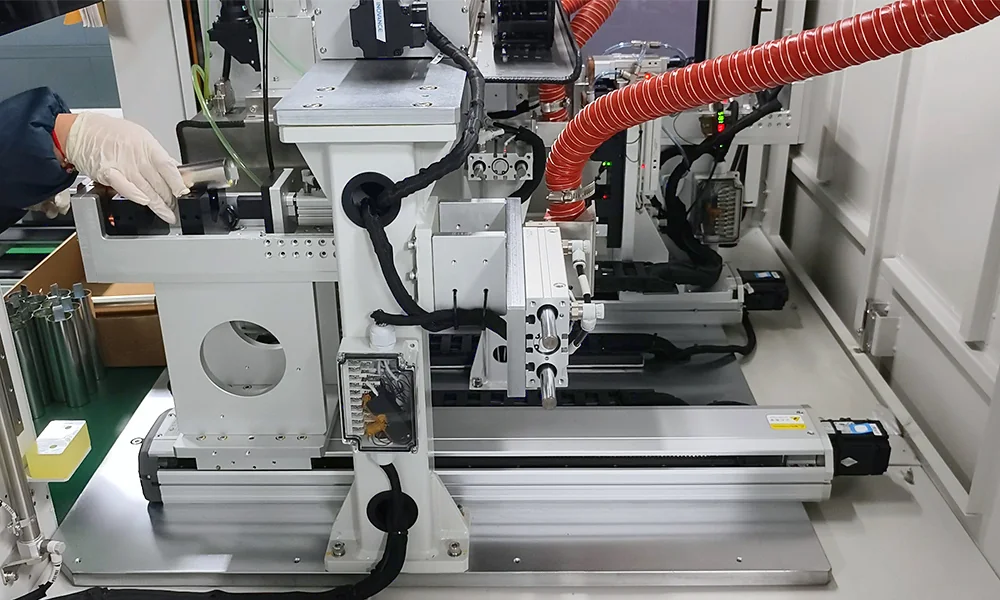

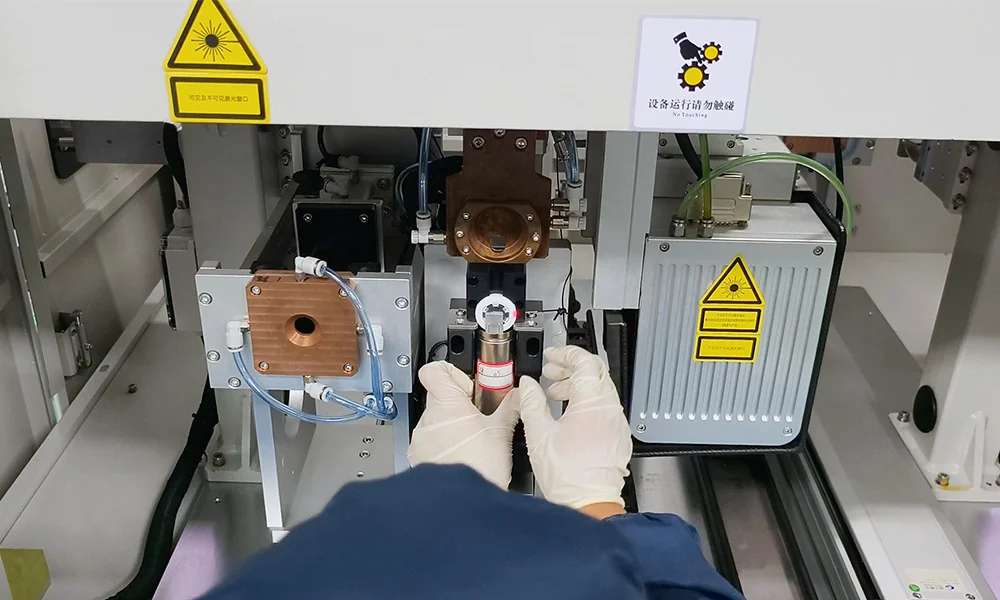

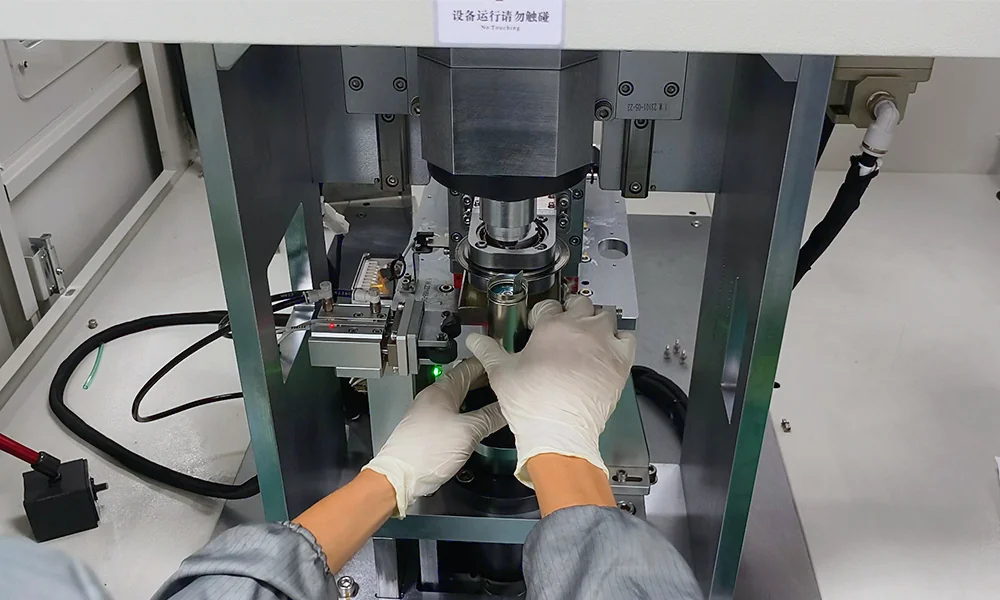

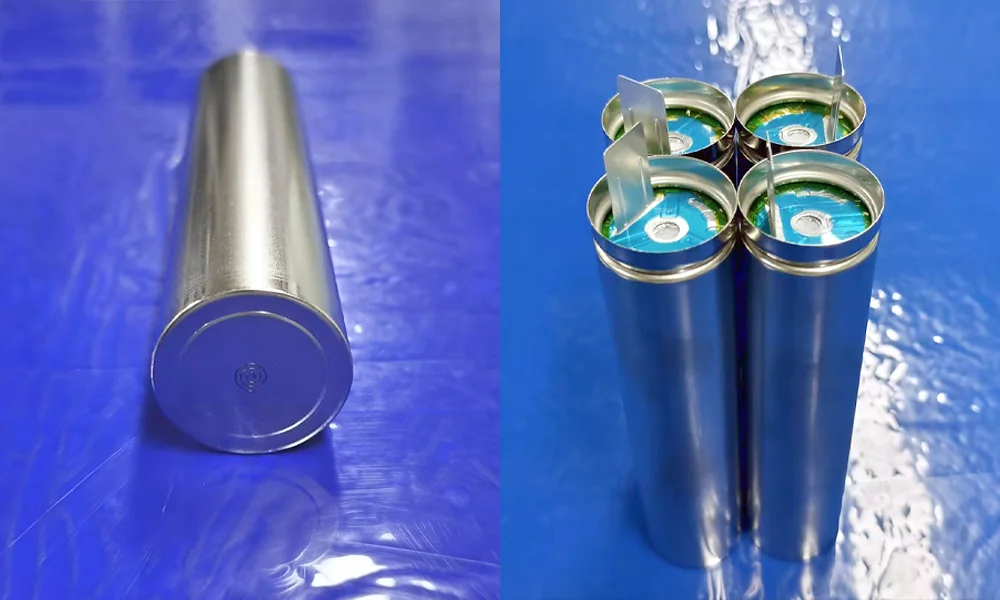

Becher- und Deckelmontage
Ultraschallschweißgerät für Becherböden, Rilliermaschine und Deckel-Ableiter-Laserschweißgerät
Koordinieren des Fügens von Edelstahlbechern, der Rillengeometrie, des Isolationsabstands und der Deckelpositionierung.

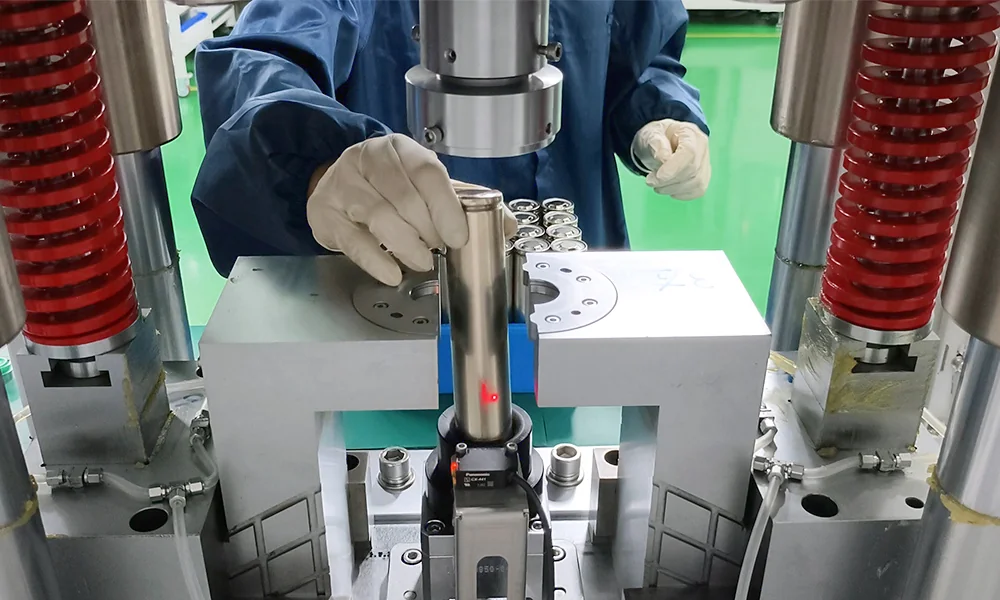

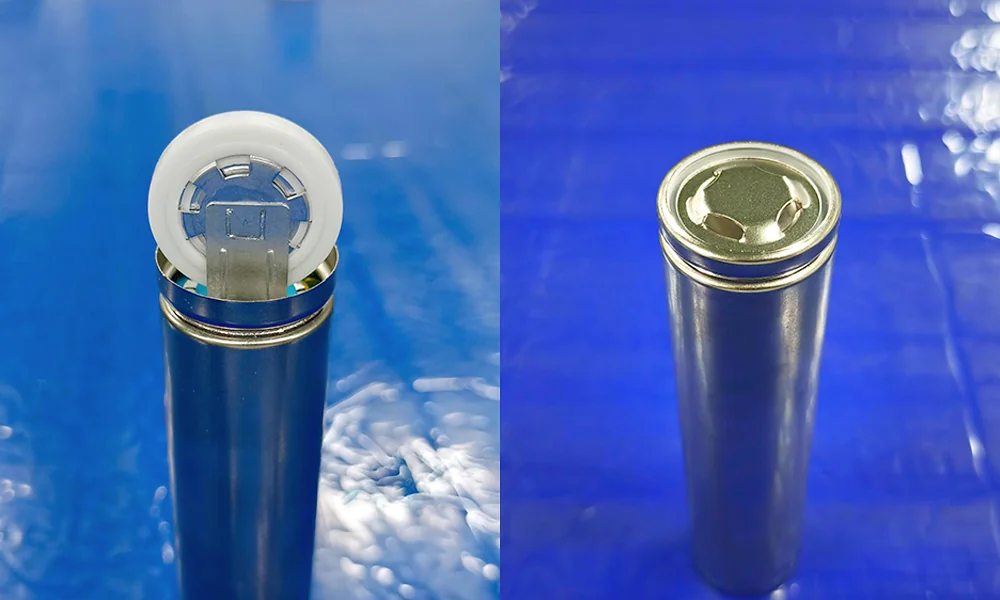

Befüllen & Versiegeln
Anlagen zum Befüllen mit Elektrolyt und Versiegeln zylindrischer Zellen
Dosieren von Elektrolyt unter dem angegebenen Vakuum und der angegebenen Umgebung, anschließendes Durchführen der mechanischen Versiegelung.
Formierung & Sortierung
Formierungssystem, Alterungsschränke und Batteriezellentester
Ausführen des freigegebenen Lade-Entlade- und Alterungsprogramms unter Beibehaltung der elektrischen Leistungsdaten.
Endsortierung
Automatische Sortiermaschine für zylindrische Zellen
Klassifizieren fertiger Zellen nach freigegebenen Kriterien wie Kapazität, Leerlaufspannung und Innenwiderstand.
04

Projektwert & Lieferung

Systemintegration

Ein kontrollierter Weg von der Elektrodenverarbeitung bis zu sortierten 32140 Zellen

TOB NEW ENERGY koordinierte Anlagenschnittstellen, Prozessübergaben, Qualitätskontrollpunkte und den technischen Support rund um das vom Kunden freigegebene 32140 Zellendesign und die Fabrikbedingungen. Die Plattform bietet eine strukturierte Basis für die Rezepturverfeinerung, technische Überprüfung und zukünftige Kapazitätsplanung.

Projektdaten basieren auf dem TOB NEW ENERGY Projektbriefing 2026. Endgültige Leistungskennzahlen und Abnahmekriterien bleiben spezifisch für die vom Kunden validierten Materialien, Produktspezifikationen und Projektaufzeichnungen.

Front-End

Elektrodenvorbereitung und Feuchtigkeitskontrollvorgänge sind mit den Anforderungen der tabless Montage verknüpft.

Montage

Winden, Endformung, Ableiterfügen und Edelstahlbecherprozesse werden koordiniert.

Back-End

Formierung, Alterung, Prüfung, Klassifizierung und Sortierung unterstützen eine rückverfolgbare Klassifizierung.

Support

Installation, Inbetriebnahme, Schulung und technischer Support sind Teil des Projektumfangs.
