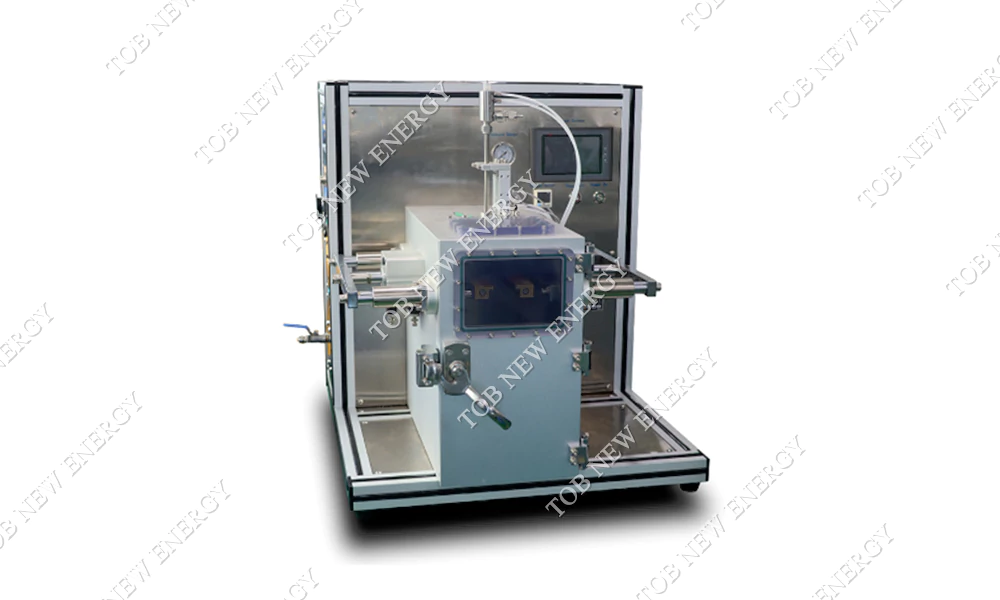

All-in-One-Maschine zum Befüllen, Einweichen und Vorversiegeln von Vakuumelektrolyten

All-in-One-Maschine zum Befüllen, Einweichen und Vorversiegeln von Vakuumelektrolyten

SPEZIFIKATIONEN

Hauptmerkmal:

• Eine Maschine verfügt über eine Injektions- und Diffusionsfunktion sowie eine Heißpress-Vorversiegelung.
• Hohe Messgenauigkeit und Wiederholbarkeit.
• Einspritzen von Flüssigkeit nach dem Staubsaugen, hohe Effizienz, genaue Genauigkeit, bequemer und zuverlässiger Betrieb.
• Der Zulauf und Ablauf sind mit chemikalienbeständigen Schläuchen verbunden.
• Der Dichtungskopf besteht aus Kupfermaterial, das eine gute Wärmeleitungswirkung hat, den Stromverbrauch senkt, die Arbeitseffizienz verbessert und im Vergleich zu ähnlichen Produkten Energie spart.
• Der Druck des Siegelkopfes kann über einen Druckregler angepasst werden, um den Anforderungen verschiedener Prozessparameter gerecht zu werden.
• Der Kopf wird vom Zylinder über zwei lineare Führungshülsen angetrieben, die flexibel und präzise geführt sind, um die Parallelität des Produkts nach der Kantenversiegelung sicherzustellen.
• Durch das Perspektivfenster können während der Arbeit Veränderungen im Hohlraum beobachtet werden.
• Kann im Handschuhfach oder Trockenraum betrieben werden.
• Exquisites Aussehen, stabile Leistung.
• SPS, Touchscreen-Bedienung, flexible Parameter, hochautomatisiertes Programm.

Beschreibung des Arbeitsverfahrens:

• Legen Sie das Produkt in die Vakuumkammer.
• Schließen Sie die transparente Verschlussklappe, sodass sich die Batterie in einer abgedichteten Vakuumkammer befindet.
• Vakuum, nach Erreichen des Vakuumgrads und der eingestellten Zeit erfolgt automatische Flüssigkeitseinspritzung.
• Beginnen Sie mit dem Diffusionsprozess, nachdem die Flüssigkeitseinspritzung abgeschlossen ist.
• Führen Sie den Betrieb nach Abschluss des Zyklus gemäß den Parametern zum Pumpen von Niedervakuum, Hochvakuum und Druckhalten durch.
• Vorversiegelung starten.
• Vakuumieren, nach Erreichen des Vakuumgrads und Temperaturwerts automatisches Heißsiegeln, Entnehmen des Produkts nach Fertigstellung.

Hauptkomponenten der Ausrüstung:

• Zylinder und Magnetventil, Vakuumkomponenten: Taiwan Airtek/XingChen
• SPS: Anzeige und Steuerung
• Touchscreen: Displaysteuerung
• Analoges Vakuummeter: Panasonic

Umweltanforderungen am Standort

• Umgebungstemperatur: wird durch die Umgebung der Anlage des Kunden bestimmt
• Stromversorgung: 220 V, 50 Hz, Spannungsschwankungsbereich: +10 % ~ -10 %
• Druckluft: Nach dem Trocknen, Filtern und der Druckregulierung ist der Ausgangsdruck größer als 4,0 kg/cm². Wenn die Luft in das Handschuhfach gegeben wird, ist das verwendete Druckgas dasselbe wie das Gas im Handschuhfach.
• Vakuumquelle: Vakuumpumpe 2 l/s, über -98 kPa, oder Rohrleitungsvakuum (über -98 kPa)

Technische Parameter

• Einschließlich Flüssigkeitseinspritzung, Diffusion und Vorversiegelung, drei Funktionen.
• Anwendungsbereich der Batteriegröße: Länge 20–190 mm, Breite 20–190 mm, Dicke 0–15 mm.
• Kapazitätsbereich: 0,2 ml bis 3 l, angepasst an die Flüssigkeitseinspritzpumpe.
• Einspritzmenge der Batterieflüssigkeit: 0,2 g bis 3 kg, je nach Einstellung der Einspritzpumpe.
• Injektionsgenauigkeit: ±1 %
• Ausatemgeschwindigkeit: 3 ml/s einstellbar
• Ein- und Ausgangsrohr: Das Flüssigkeitseinlassrohr Φ6
• Herstellung von Schlüsselteilen aus korrosionsbeständigem Edelstahl 304 und 316.
• Der gerade Hohlraum ist mit Aluminium verschweißt und weist eine stabile, korrosionsbeständige Struktur auf.
• Kopftemperatur: RT ~ 250℃, die Temperatur ist einstellbar.
• Genauigkeit der Temperaturregelung: ±2 °C
• Heißsiegeldruck: 0 ~ 5 kg/cm2 einstellbar
• Heißsiegelzeit: 0 ~ 99 Sekunden einstellbar
• Breite der Siegelkante: 5 ± 0,4 mm (je nach Kundenwunsch)
• Maximale Siegelkantengröße: 190 mm
• Länge des Siegelwerkzeugs: 200 mm
• Genauigkeit der Siegeldicke (mm): Jeder Unterschied in der Verpackungsdicke an zwei Punkten <15 µm
• Leistung: 300 W Heizrohr, Heizleistungsverbrauch von ca. 0,6 kW
• Außenmaße: L600mm × B620mm × H800mm
• Stromversorgung: AC220V/50Hz/1KW
• Gewicht: 95 kg

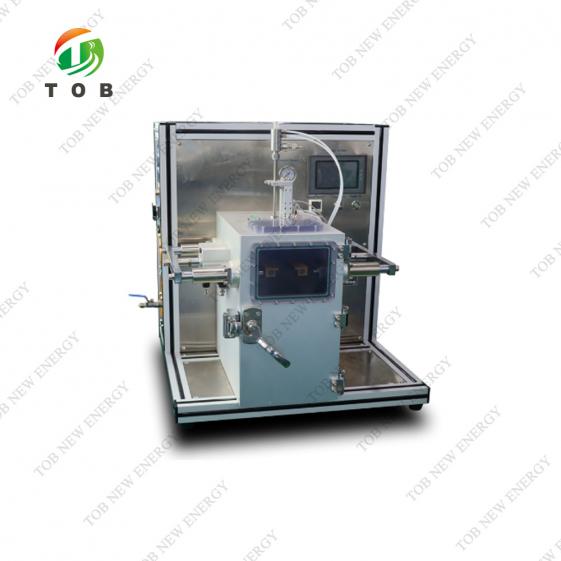

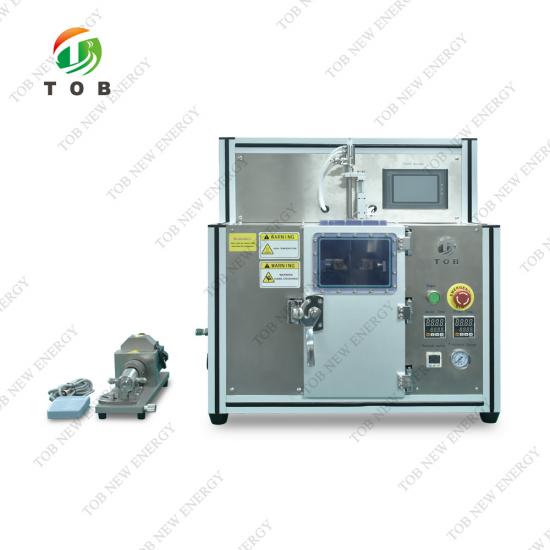

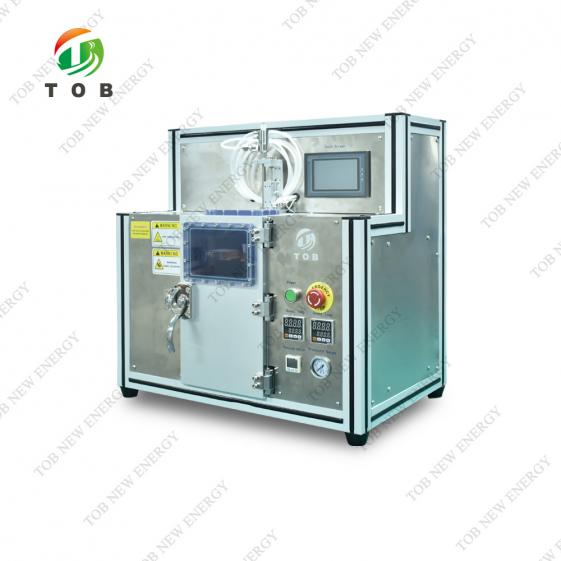

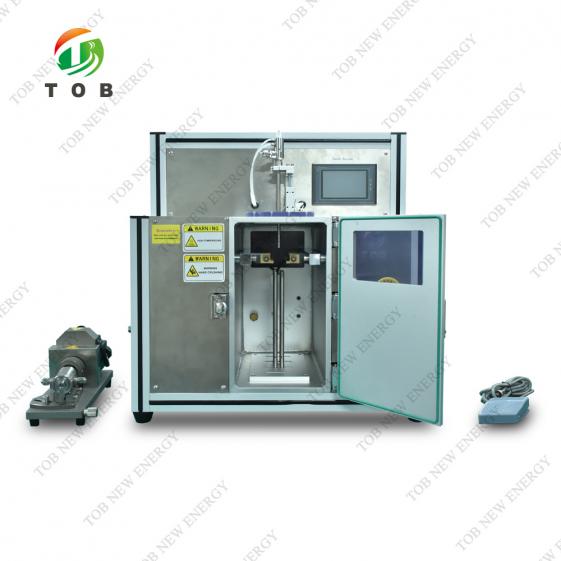

Warenpräsentation
