SPEZIFIKATIONEN

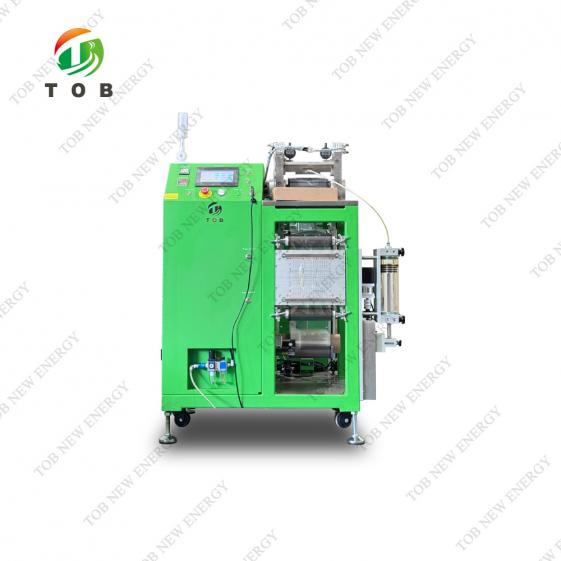

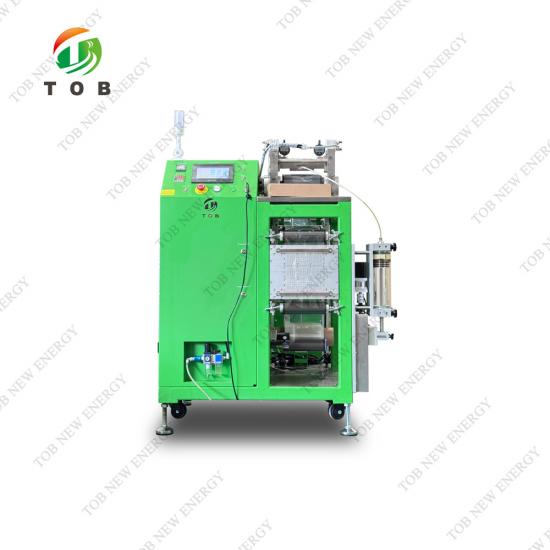

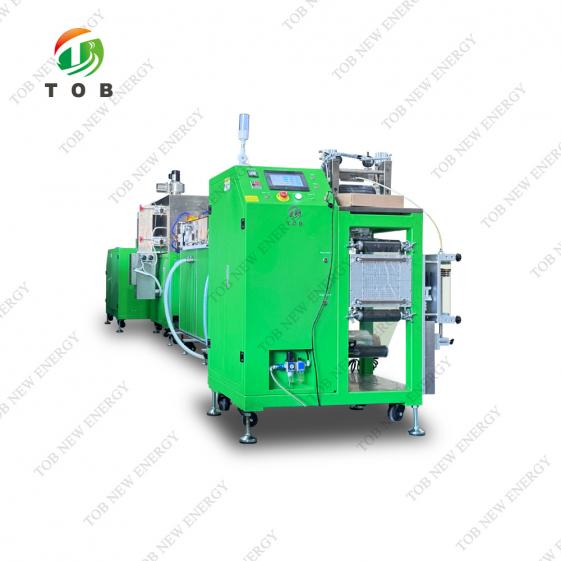

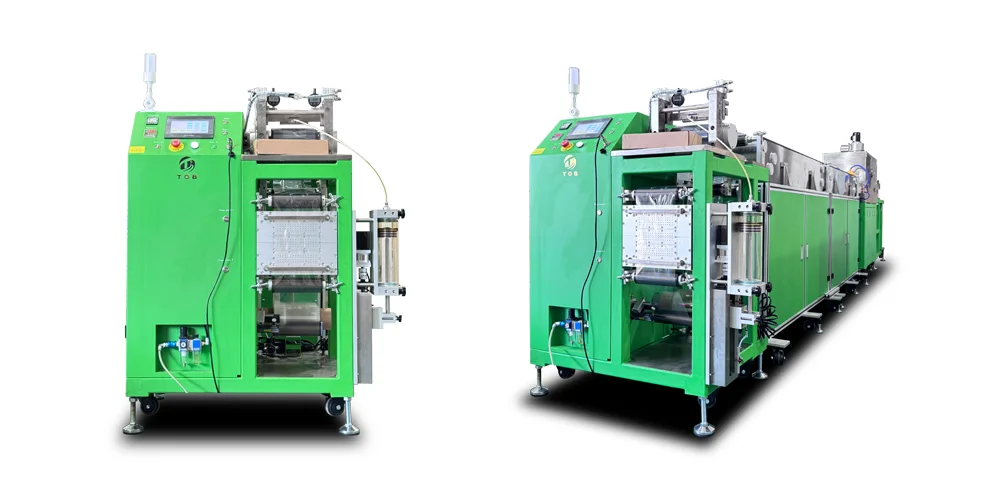

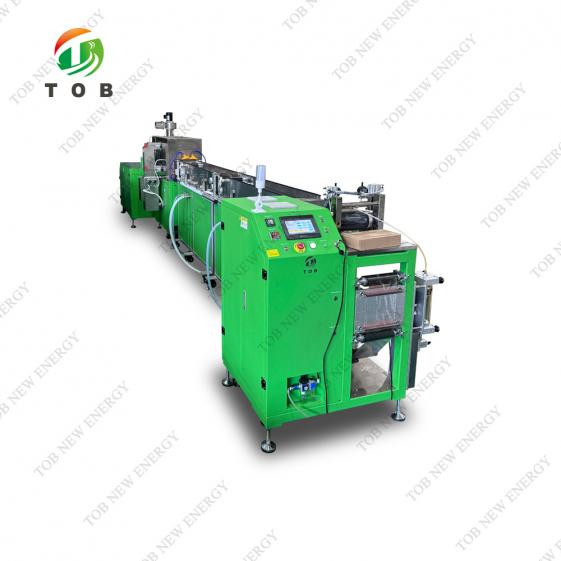

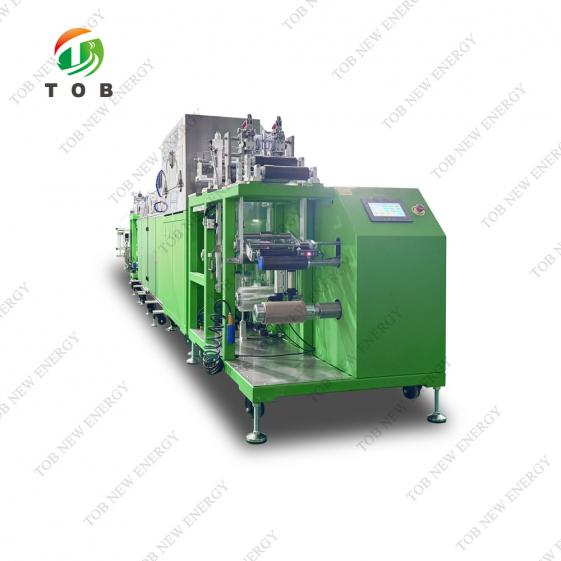

Die Wasserbad-Schlitzdüsenbeschichtungsanlage TOB-KDS-200-3 ist ein hochpräzises Beschichtungssystem für Labor- und Pilotanlagen. Sie zeichnet sich durch die Verarbeitung verschiedenster Suspensionen mit außergewöhnlicher Genauigkeit und Stabilität aus.

Hauptmerkmale:

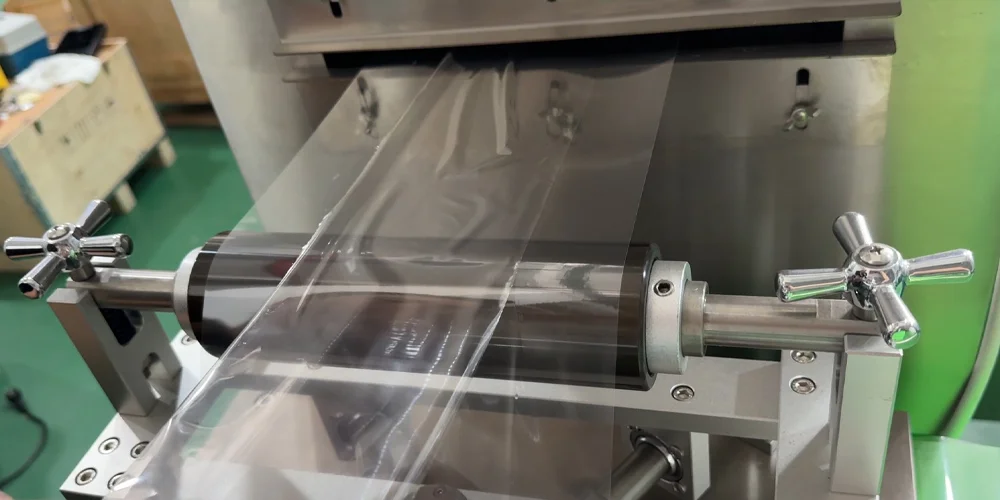

● Stabile Bahnführung: Substratspannungsregelung für einen stabilen Bahnlauf, ausgestattet mit einer Ultraschall-Kantenführungsvorrichtung.

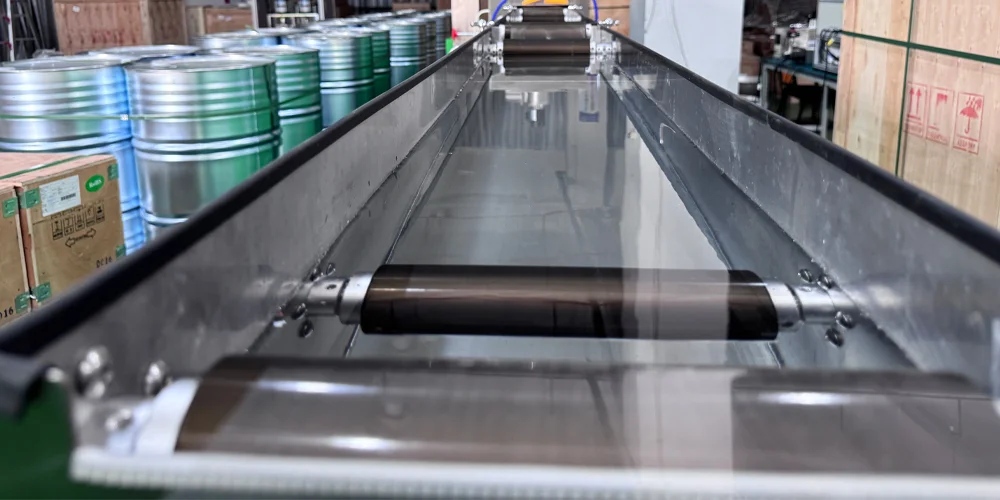

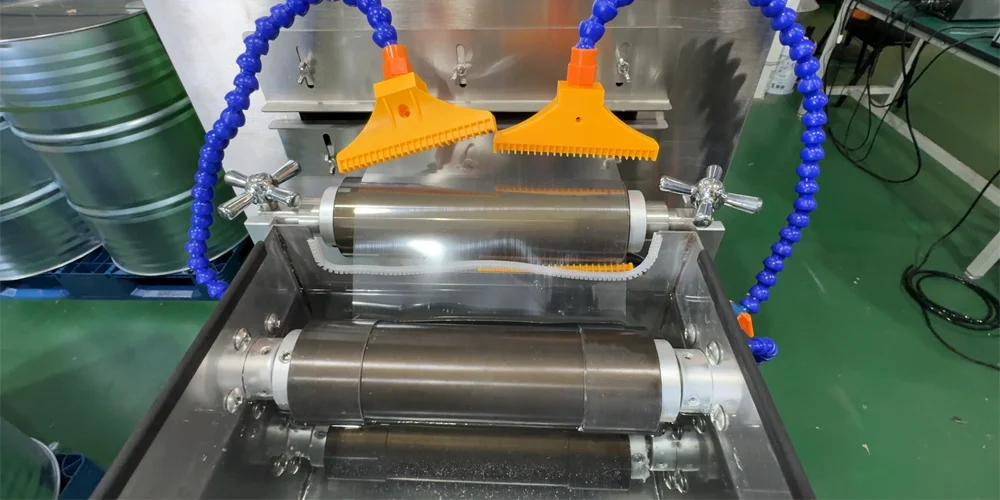

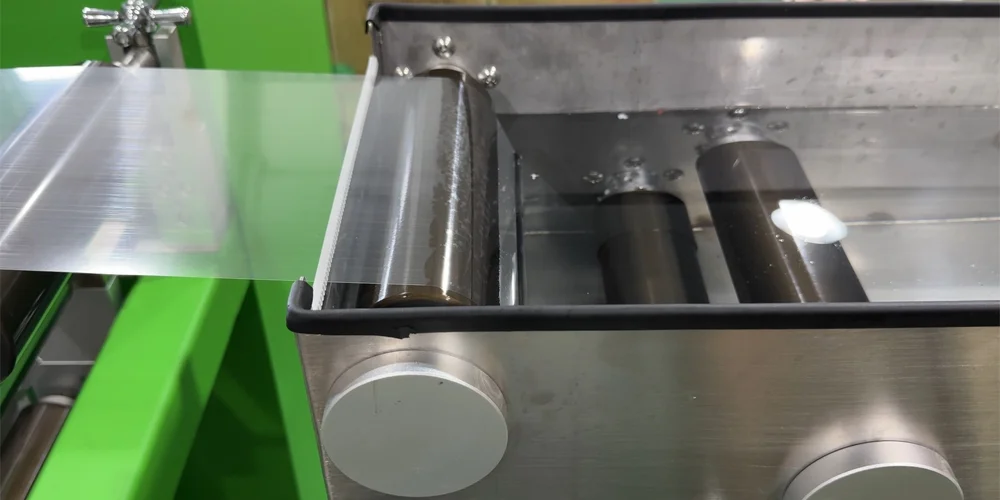

● Duale Flüssigkeitsfähigkeit: Geräte mit zwei Wasserbädern können mit zwei verschiedenen Flüssigkeiten konfiguriert werden.

● Unabhängiges Aufwickeln: Doppelter Aufwickelmechanismus mit unabhängiger Spannungsregelung.

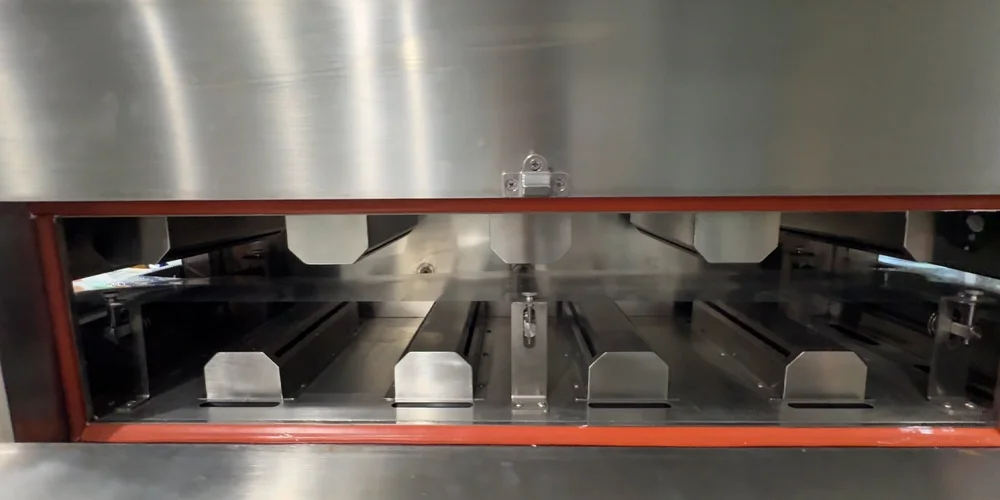

● Effiziente Trocknung: Heißluftofen mit Ober- und Unterluftzufuhr für hervorragende Trocknungsergebnisse.

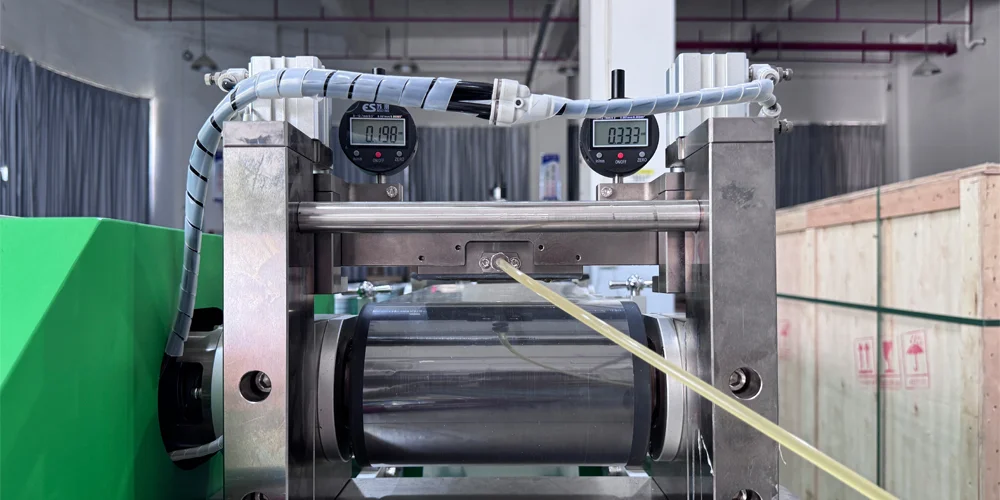

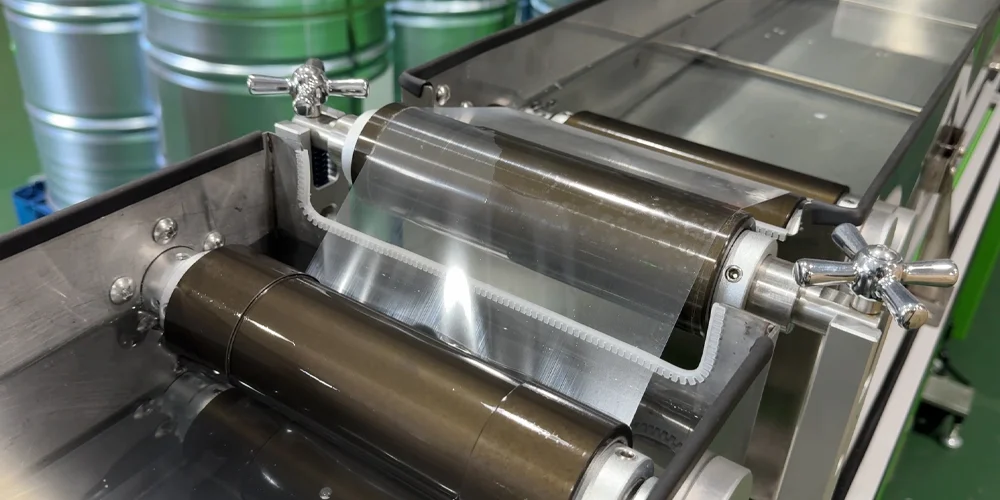

● Hochpräzise Beschichtung: Ausgestattet mit einem Schlitzdüsen-Beschichtungskopf und einem Präzisions-Einstellmechanismus für hohe Beschichtungsgenauigkeit.

● Präzise Heizung: Nutzt analoge Leistungsregler zur Heizungssteuerung und bietet so eine hohe Präzision und lange Lebensdauer des Heizsystems.

● Benutzerfreundliche Steuerung: SPS-Steuerung mit zwei Touchscreens (Kopf- und Fußbereich) für einfache und bequeme Bedienung.

Wichtigste technische Parameter und Konfiguration

Gerätefunktion:

Abmessungen und Gewicht der Ausrüstung:

● Abmessungen: L 7000 × B 920 × H 1900 mm

● Gewicht: Ungefähr 1200 kg

● Montage: Ausgestattet mit Rollen und verstellbaren Füßen.

Hardware-Präzision:

Anforderungen an die Installationsumgebung

Temperatur:

● Beschichtungskopfbereich: 25~30℃

● Restliche Ausrüstung: 10~40℃

Relative Luftfeuchtigkeit:

● Beschichtungsfläche des Kopfes: Für positive Elektroden ≤ 35 %, für negative Elektroden ≤ 98 %

● Restliche Ausrüstung: ≤ 98 %

Unterstützende Einrichtungen

Stromversorgung: Dreiphasen-Fünfleitersystem, 380 V, 50 Hz. Spannungsschwankungsbereich: +8 % bis -8 %. Anlaufleistung: 20 kW.

Druckluft: Das zugeführte Wasser muss getrocknet, gefiltert und druckstabilisiert sein. Der Auslassdruck muss größer als 5,0 kg/cm² (ca. 0,49 MPa) sein.

Wartungsmethoden und Vorsichtsmaßnahmen

● Reinigen Sie die Schlitzdüse, die Beschichtungswalze und alle Führungswalzen vor und nach jedem Arbeitsgang gründlich.

● Um einen reibungslosen Betrieb zu gewährleisten, sollten alle sich häufig bewegenden Teile sauber und ausreichend geschmiert sein.

● Überprüfen und ziehen Sie regelmäßig alle Schrauben, Muttern, Stifte und sonstigen Befestigungselemente an der Maschine fest, um ein Lösen und potenzielle Produktqualitätsprobleme zu vermeiden.

● Aus Sicherheitsgründen dürfen nicht zwei oder mehr Personen gleichzeitig die Maschine bedienen, um Unfälle durch Missverständnisse zu vermeiden.

● Verwenden Sie keine ölhaltigen Reinigungsmittel zum Abwischen von Gummiwalzen.

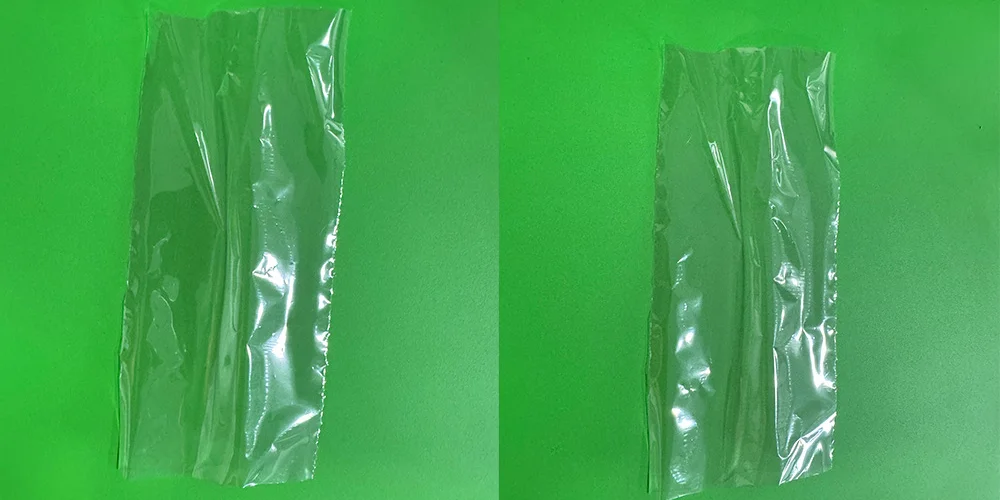

PRODUKTAUSSTELLUNG
