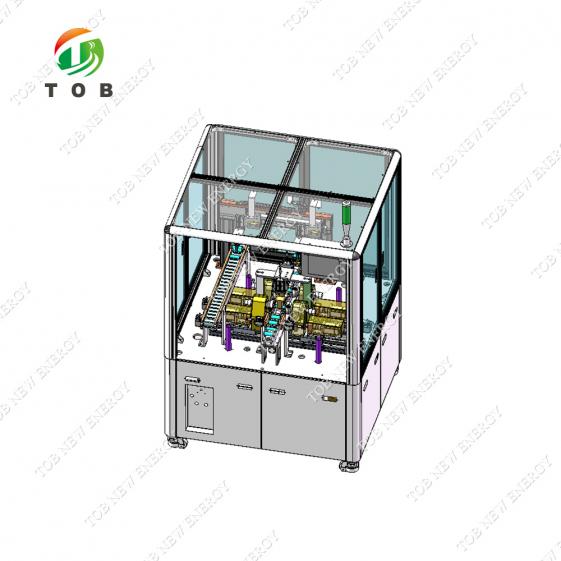

Halbautomatische Flachmaschine für Batteriezellen vom Typ 4680 und 32140 ohne Tischzellen

Halbautomatische Flachmaschine für Batteriezellen vom Typ 4680 und 32140 ohne Tischzellen

Technische Daten

Gerätefunktionen und Prinzipien werden beschrieben

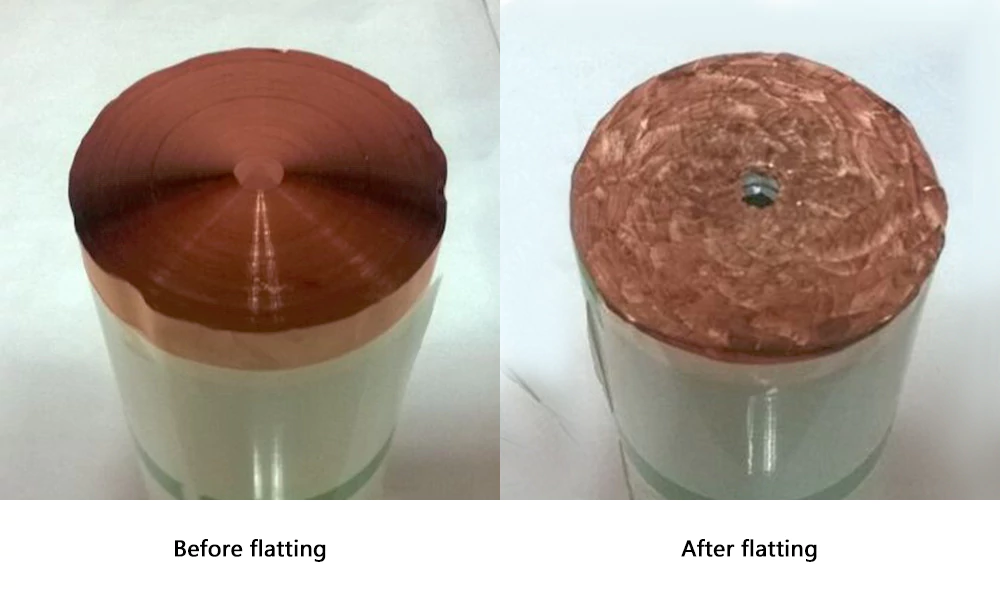

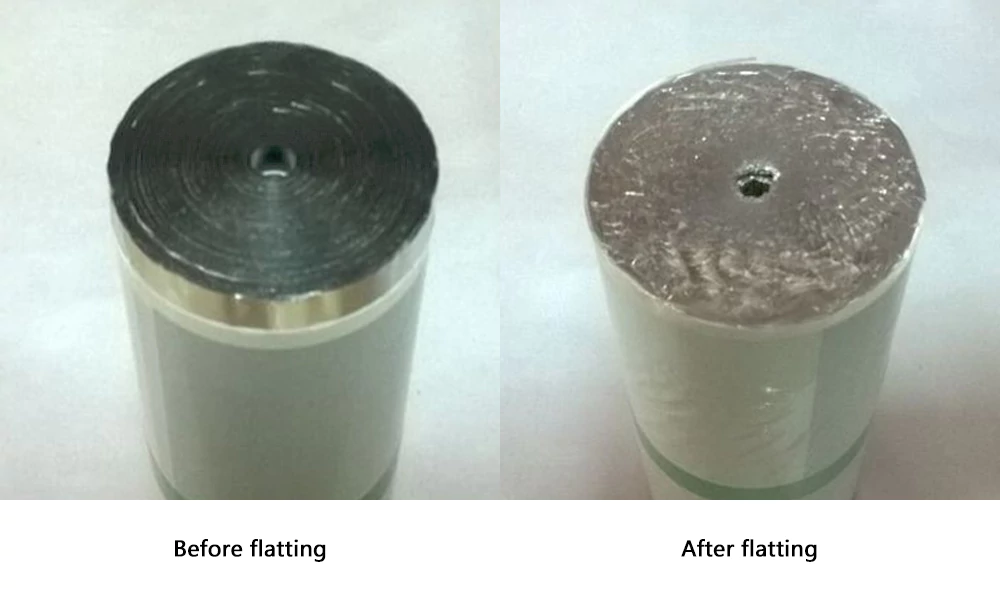

Die tischlose Flachpresse TOB-RP-QJR46 wird hauptsächlich zum Formen von zylindrischen Laschen an Lithium-Batterien verwendet. Der Arbeitsablauf ist wie folgt: Die Zelle wird manuell auf die Vorrichtung gelegt, die Taste „Start“ gedrückt, die Vorrichtung klemmt die Zelle automatisch ein. Die zweiseitige Formvorrichtung beginnt zu arbeiten, der Servomotor startet und treibt die Laschenformvorrichtung an beiden Enden an. Eine Seite dreht sich in Vorwärtsrichtung, die andere in Rückwärtsrichtung. Die Formvorrichtung führt einen langsamen Vorschub aus, und die innere Walze der Formvorrichtung dreht sich unter der Reibung der Kontaktfläche der Batteriezelle. Dadurch kann die Batteriezelle komprimiert und geformt werden, um die flache Stirnfläche zu erhalten und die gewünschte Länge der Batterieformung zu erreichen. (Die beigefügte Abbildung zeigt den Vergleich vor und nach der Formung.)

Betriebsablauf der Ausrüstung

Zuführen der Zelle → Positionieren der Zelle → Abflachen jeder Seite der Zelle → Automatische Transposition → Nach dem Abflachen Entladen zur Folgelinie → Manueller Empfang

Zusammensetzung der Hauptkomponenten

• Übertragungsmechanismus: 2 Sätze. Er wird durch einen Servomotor gesteuert und durch einen Synchronriemen angetrieben.
• Positionierungsmechanismus: 1 Satz, bestehend aus Zylinder und Positionierungssensor.
• Abflachungskopf: 2 Sätze. Er besteht aus Abflachungskopf, Synchronübertragungsmechanismus, elektrischem Modul und Positionierungssensor.
• Elektrisches Steuerungssystem: Es besteht aus SPS, Touchscreen, Erkennungssensor, Relais, Taster und anderen Steuerungskomponenten.
• Maschinenkörper: Baustahl-Vierkantrohr, Plattform: Baustahlplatten, vernickelt oder mit Bund, Maschinenabdeckung: Rahmen aus Aluminiumlegierung, transparente PVC-Platte.

Technische Parameter der Ausrüstung

• Qualifizierte Rate des Produkts: 99 % (bezieht sich nur auf Produktveralterung aufgrund von Geräteproblemen)
• Kapazität pro Einheit/Geschwindigkeit (Einzelmaschine): ≥15 PPM (variiert leicht je nach Materialprozess)
• Betriebsrate der Ausrüstung: ≥95 % (Ein Fehler, der ausschließlich durch die Ausrüstung verursacht wird)
• Elektrische Ausrüstung: Spannung 220 V, 50 Hz; Spannungsschwankung weniger als ± 10 %; Geräteleistung: 2 kW
• Luftquellenanforderung: ≥0,6 MPa (vom Kunden bereitgestellt)
• Druckluft: Druck 0,5–0,7 MPa, Durchfluss 100 l/min
• Das Maschinendesign sollte eine hervorragende Mensch-Maschine-Engineering-Leistung erreichen
• Maschinenstrukturmaterialien, vorzugsweise Aluminium und Edelstahl oder galvanisch korrosionsbeständig

Mit dem Gerät gelieferte Ersatzteilliste

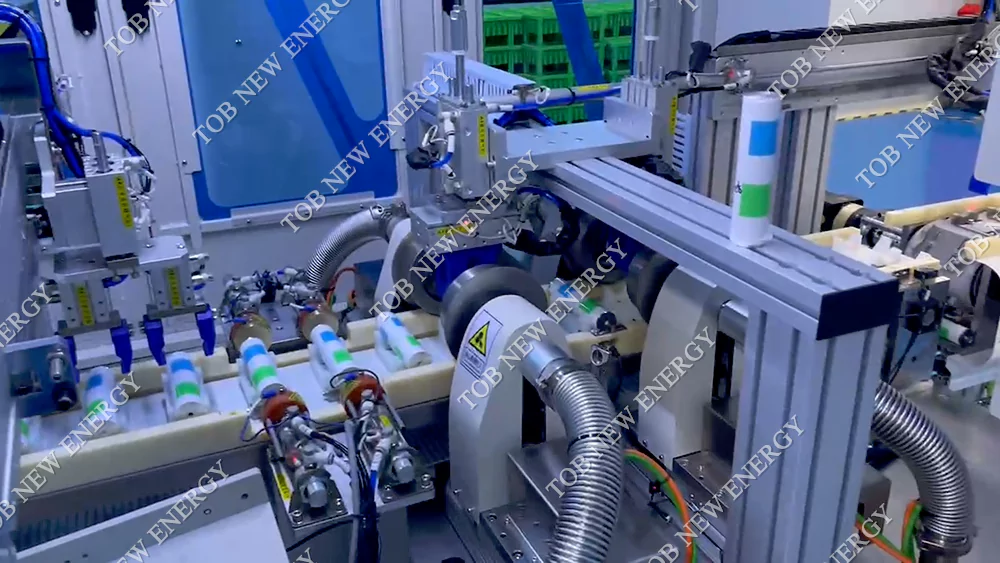

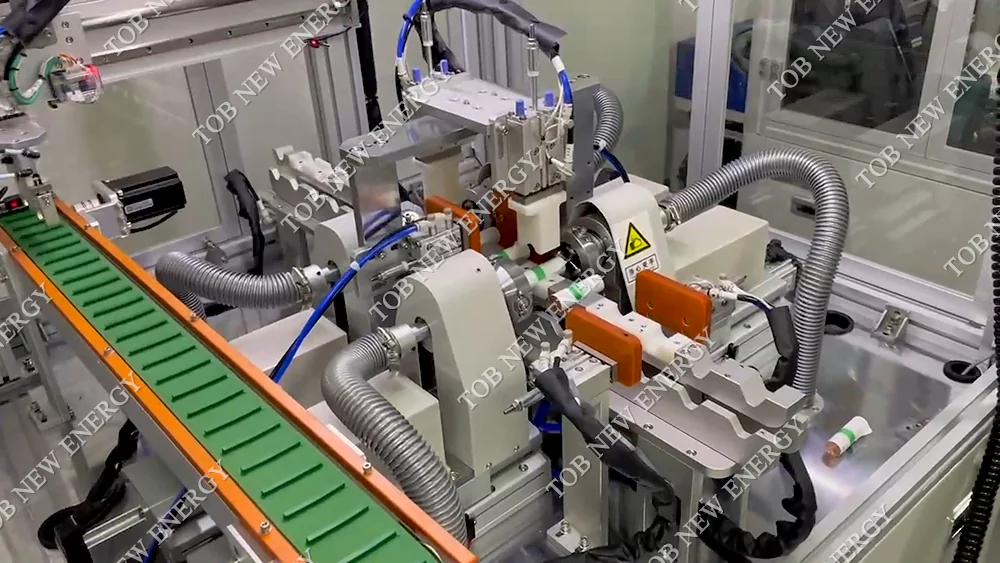

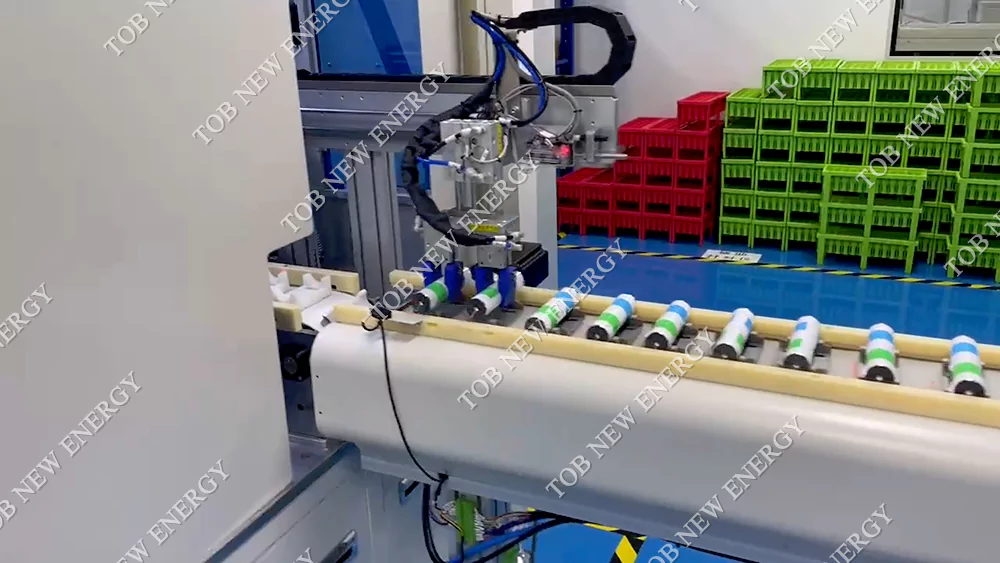

Produktpräsentation
