Marke:
TOB NEW ENERGYArt.-Nr.:
TOB-ES8020Bestellung (moq):
1Zahlung:
L/C,T/TProduktherkunft:
ChinaHafen:
XIAMENUniverseller Innenwiderstandstester für wiederaufladbare Batterien
SPEZIFIKATIONEN
Der TOB-ES8020 Universal-Innenwiderstandstester für wiederaufladbare Batterien ist ein Messgerät zum Messen des Innenwiderstands, der Spannung und der Temperatur von wiederaufladbaren Batterien wie Bleiakkumulatoren, Lithiumbatterien und anderen wiederaufladbaren Batterien, um den Gesundheitszustand der Batterie zu bestimmen, und auch als Messgerät zum Messen der ESR-Parameter von Elektrolytkondensatoren (nur als Referenz).
Dieses Gerät misst den Innenwiderstand der Batterie mit der AC-4-Anschluss-Testmethode. Der korrekte Messwert wird unabhängig vom Kontaktwiderstand zwischen Prüfkabel, Anschlüssen und Batterieelektroden ermittelt. Darüber hinaus verfügt es über Funktionen zur Datenspeicherung, Datenüberprüfung, Alarmfunktion und automatischen Abschaltung.
Die gesamte Maschine ist hochwertig und schön, verfügt über eine große Reichweite, eine hohe Auflösung, eine bequeme Bedienung, ist leicht zu tragen, präzise, zuverlässig, bietet eine stabile Leistung und ist stark störungsfrei. Es ist ein unverzichtbares Instrument für die Batterieproduktion, Batterieinstallation, Geräteproduktion und Gerätewartung.
Der universelle Innenwiderstandstester für wiederaufladbare Batterien wird mikroprozessorgesteuert. Der interne 16-Bit-ADC erfasst Innenwiderstand, Spannung und Temperatur der Batterie präzise. Er zeichnet sich durch Messungen ohne Unterbrechung der USV-Anlage aus. Er nutzt AC-Niederwiderstandsmessung und Rauschunterdrückungstechnologie, ohne den normalen Betrieb des zu prüfenden Geräts zu unterbrechen. Die Messung erfolgt im laufenden Betrieb, was die Prüfzeit erheblich verkürzt. Gleichzeitig bietet er Datenspeicherung, Histogrammanzeige, Datenupload auf Computer, Handy, Tablet und andere Smartgeräte. Bluetooth-Verbindung ermöglicht drahtlose Messungen, Datenzugriff und weitere Funktionen.
Messbereich und Genauigkeit
|
Bedingungen zur Genauigkeitsgarantie |
|
|
Genauigkeitsgarantiezeitraum |
1 Jahr |
|
Genauigkeitsgarantiezeitraum nach der Kalibrierung |
1 Jahr |
|
Genauigkeitsgarantie Temperatur- und Feuchtigkeitsbereich |
23 °C ± 5 °C, unter 80 % relative Luftfeuchtigkeit |
|
Aufwärmzeit |
Nicht erforderlich |
Genauigkeit der Widerstandsmessung
| Messbereich | Max. Anzeigewert | Auflösung | Messgenauigkeit | Strom messen |
| 3 mΩ | 3,100 mΩ | 1uΩ | ±1 % vom Messwert ±20 dgt. | 200 mA |
| 30 mΩ | 31,00 mΩ | 10 uΩ | ±0,5 % vom Endwert ±15 dgt | 200 mA |
| 300 mΩ | 310,0 mΩ | 100 uΩ | 20 mA | |
| 3Ω | 3,100 Ω | 1 mΩ | 2 mA |
Genauigkeit der Spannungsmessung
|
Messbereich |
Max. Anzeigewert |
Auflösung |
Messgenauigkeit |
|
7V |
±7,100 V |
1 mV |
0,2 % vom Endwert ±10 dgt |
|
70 V |
±71,00 V |
10 mV |
Genauigkeit der Temperaturmessung
|
Messbereich |
Max. Anzeigewert |
Auflösung |
Messgenauigkeit |
|
-10,0 °C bis 60,0 °C |
60,0 °C |
0,1 °C |
±0,1 °C |
Tipp: Die oben genannte Genauigkeitsgarantie ist auf die werkseitig standardmäßigen Prüfleitungen beschränkt. Bei Verwendung nicht standardmäßiger Prüfleitungen oder Verlängerungsleitungen gilt diese Genauigkeitstabelle auch nach der Nullung.
Technische Parameter
|
Funktion |
Messung des Batterieinnenwiderstands, der Spannung und der Temperatur |
|
Lärm vermeiden Frequenz |
Ja, der automatische Frequenzumwandlungsbereich liegt zwischen 920 Hz und 1080 Hz. |
|
Genauigkeitsgarantie Temperatur und Luftfeuchtigkeit |
23 °C ± 5 °C, unter 75 % relative Luftfeuchtigkeit |
|
Stromversorgung |
DC 3,7 V Lithium-Ionen-Akku |
|
Widerstandsauflösung |
1uΩ |
|
Spannungsauflösung |
1 mV |
|
Temperaturauflösung |
0,1 °C |
|
Messbereich |
Innenwiderstandsmessung: 0,000m Ω~3,100 Ω (bestehend aus 4 Bereiche) |
|
Spannungsmessung: 0,000 V ~ ± 71,00 V (bestehend aus 2 Bereichen) |
|
|
Temperaturmessung: -10,0 ℃ ~ 60,0 ℃ (Einzelbereichszusammensetzung) |
|
|
Max. Eingangsspannung |
DC 70V (zwischen + Messanschluss und - Messanschluss), kann nicht Eingang AC |
|
Messmethode |
Messung des Innenwiderstands: 1 kHz AC-Testmethode mit 4 Anschlüssen, Leerlaufspannung der Anschlüsse 3 V max. Messstrom: 2,0 mA – 200 mA (unterschiedlicher Messstrom für unterschiedliche Gangstufen) Temperaturmessung: NTC-Temperatursensor (10K Ω bei 26 ℃) A/D-Umwandlungsmethode: sukzessive Näherung Anzeigeaktualisierungsfrequenz: 5 Mal/Sekunde |
|
Ansprechzeit |
200 ms |
|
Zeit messen |
Etwa 2 Sekunden |
|
LCD-Größe |
70,1 mm × 52,6 mm/3,5 Zoll (320 x 240 Auflösung 16 Bit True Color Bildschirm) |
|
Instrumentengröße |
L*B*H:190mm×121mm×51mm |
|
USB-Schnittstelle |
Ausgestattet mit USB-Schnittstelle, Datenspeicher können hochgeladen werden auf die Computer, gespeichert und gedruckt |
|
Bluetooth |
Ja |
|
Bleiben und Speichern Funktion |
Es gibt manuelles Halten und Speichern, automatisches Halten und Speichern |
|
Messbeurteilungsfunktion |
Voreingestellte Schwellenwerte für die PASS-, Warning- und FAIL-Bestimmung |
|
Batteriespannung |
Der Akkustand wird in 5 Balken angezeigt und erinnert an das rechtzeitige Aufladen wenn die Batteriespannung niedrig ist |
|
Automatische Abschaltung |
Keine Bedienung beim Start, automatische Abschaltung nach ca. 15 Minuten (kann in den Einstellungen deaktiviert werden) |
|
Stromverbrauch |
300 mA MIN / 500 mA MAX |
|
Gewicht |
Gerät: 480g (inkl. Batterie) |
|
Arbeitstemperatur und Luftfeuchtigkeit |
-10℃～40℃; unter 80 % relative Luftfeuchtigkeit |
|
Lagertemperatur und Luftfeuchtigkeit |
-20℃～60℃; unter 70 % relative Luftfeuchtigkeit |
|
Isolationswiderstand |
20 MΩ oder mehr (500 V zwischen Schaltkreis und Gehäuse) |
|
Spannungsfestigkeit |
AC 3700 V/RMS (zwischen Schaltkreis und Gehäuse) |
|
Äußeres Magnetfeld |
＜40A/m |
|
Äußeres elektrisches Feld, |
＜1V/m |
|
Geltende Sicherheitsvorschriften |
IEC 61010 |

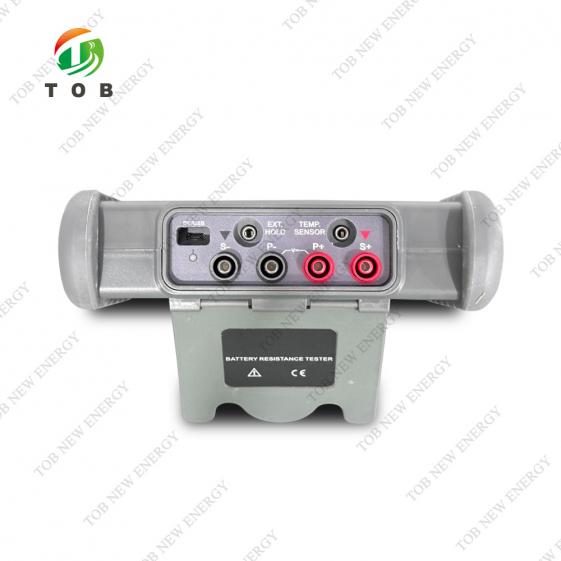

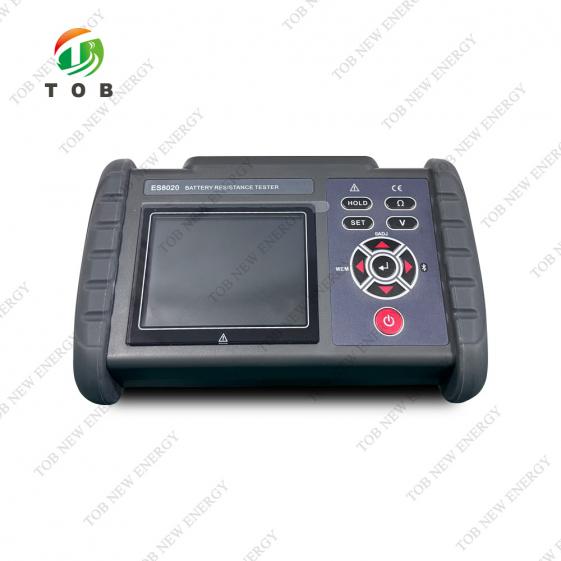

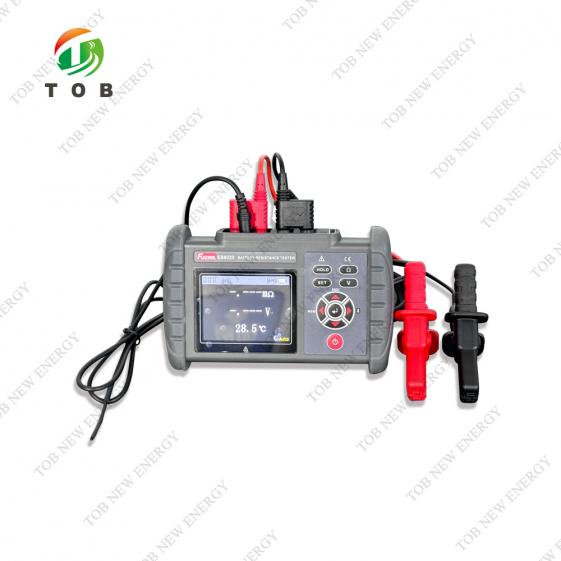

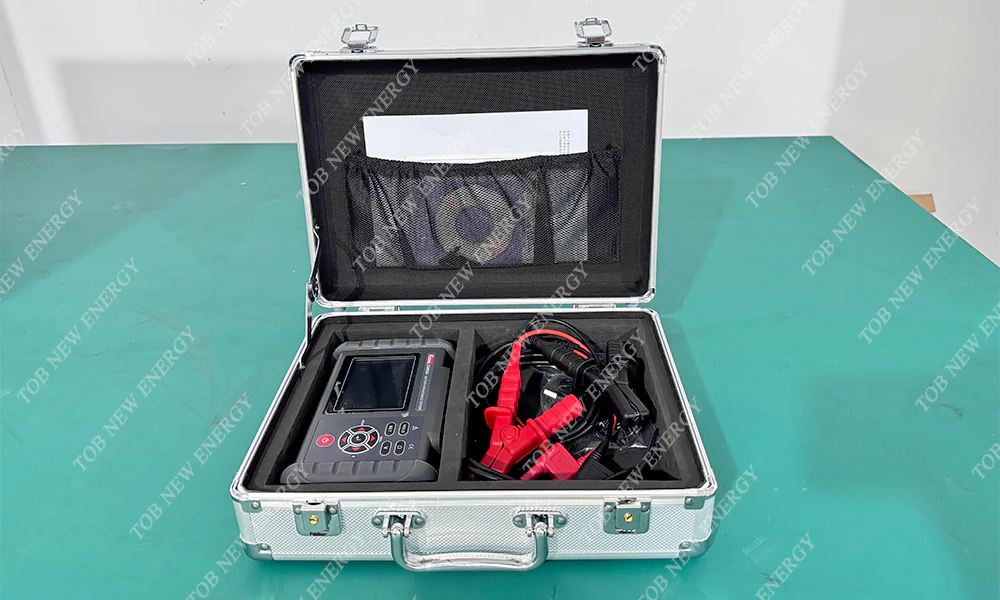

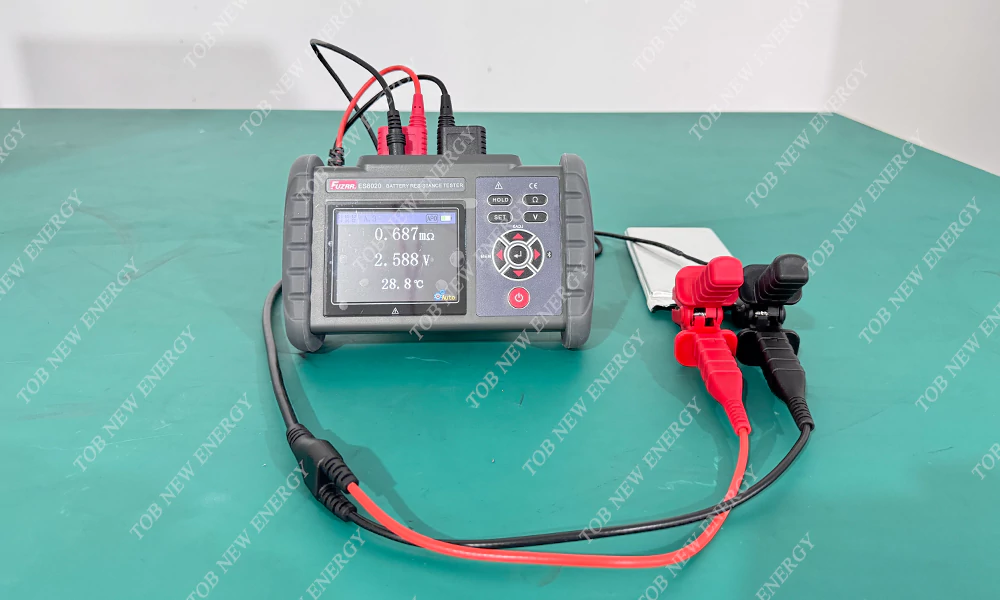

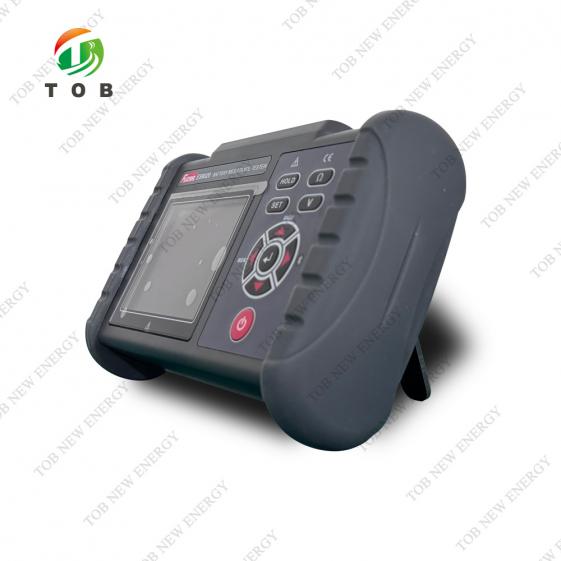

Produktpräsentation
