1700°C Rohrofen für die Materialforschung

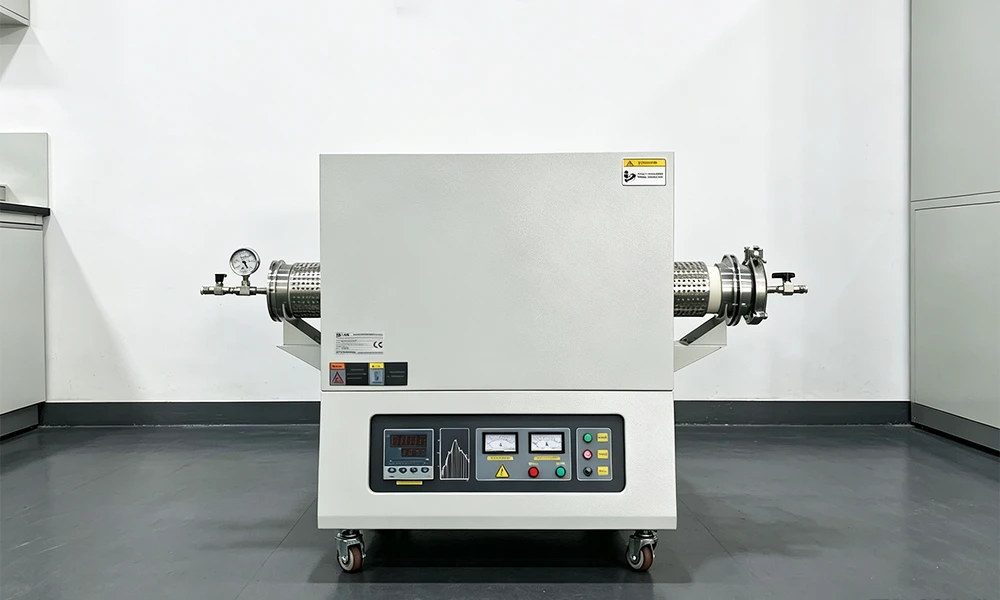

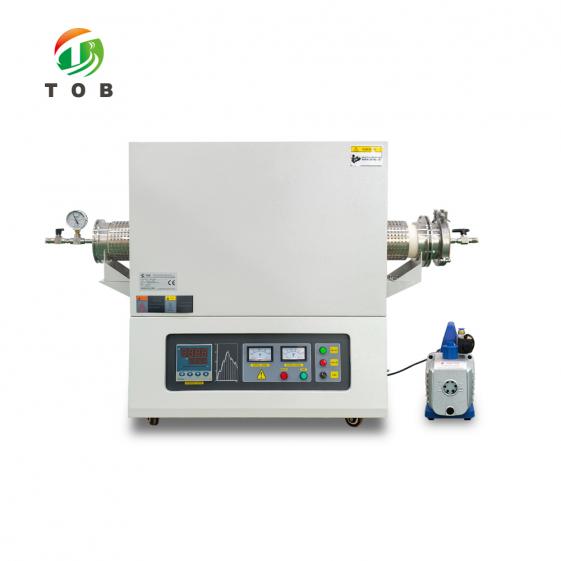

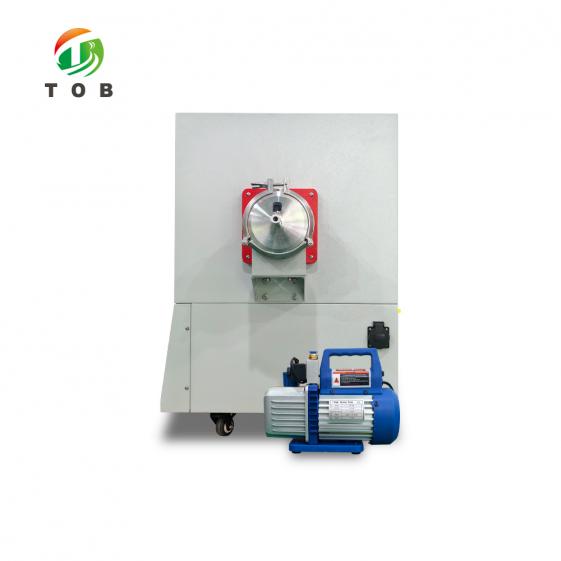

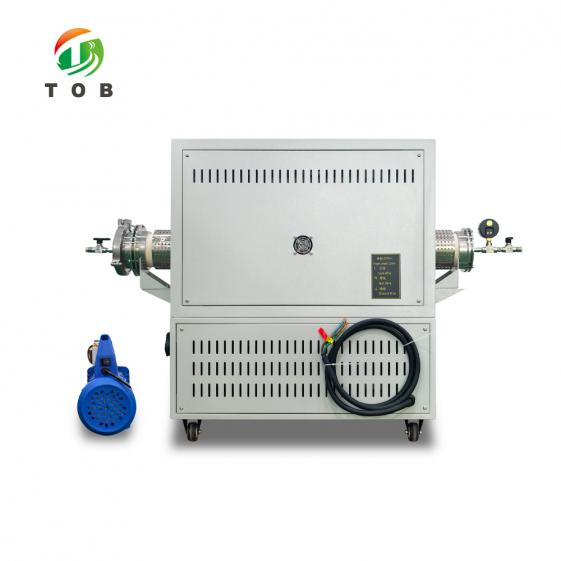

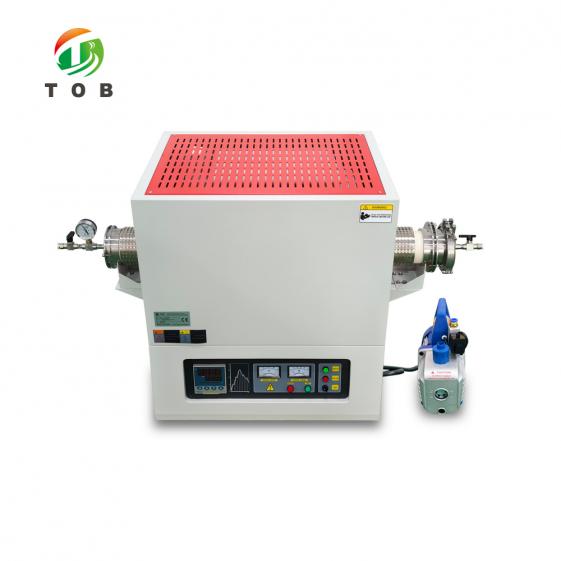

1700 °C Hochtemperatur-Rohrofen mit Mehrzonenkonfiguration — TOB-K2-6-17TPD3

Produktübersicht und ideale Anwendungen

Ein Rohrofen ist ein Hochtemperaturofen, bei dem die Heizkammer ein zylindrisches Rohr ist, durch das das Werkstück erhitzt wird, typischerweise unter einer kontrollierten Gasatmosphäre. Der TOB-K2-6-17TPD3 ist ein 1700 °C Rohrofen aus der K2-Serie, der auf hochreinen Quarz- oder hochreinen Aluminiumoxid-Korund-Ofenrohren basiert, die sowohl in horizontaler als auch in vertikaler Konfiguration erhältlich sind. Standard-Rohrdurchmesser sind 40 mm, 60 mm, 80 mm und 100 mm (anpassbar), und Standard-Heizzonen sind 150 mm, 205 mm, 350 mm und 440 mm (anpassbar). Die Zonenkonfigurationen reichen von Einzel-, Doppel- und Dreifach- bis hin zu Fünffachzonen, und ein Dreh-Kipp-System kann für spezielle Verarbeitungsanforderungen am Ofenkörper angebracht werden.

Der TOB-K2-6-17TPD3 verwendet Molybdändisilizid-Heizelemente (MoSi₂), um eine Auslegungstemperatur von 1700 °C zu erreichen, mit einem Betriebstemperaturbereich von 0–1600 °C bei Verwendung eines Aluminiumoxidrohrs. Die Temperaturregelgenauigkeit beträgt ±1 °C, überwacht durch ein Thermoelement vom Typ B (Messbereich 0–1820 °C). Der Ofen wird mit einphasigem 220 V betrieben und ist mit einem 30-Segment programmierbaren, selbstoptimierenden intelligenten PID-Temperaturregler ausgestattet, der das Heizen und Kühlen ohne Bedienereingriff automatisiert.

Der Ofen ist für die Anforderungen der wissenschaftlichen Forschung und der Kleinserienproduktion konzipiert. Das doppelwandige Gehäuse mit forcierter Luftkühlung hält die Außenfläche auch bei hohen Temperaturen nahe der Raumtemperatur, und die gestufte Ofenkammer verteilt die Spannung während des Erhitzens gleichmäßig, verhindert Wärmeverluste und verlängert die Lebensdauer. Die leichte Aluminiumoxid-Keramikfaserisolierung bietet eine hervorragende Wärmedämmung, ist rissfrei, verbackungsfrei und schlackefrei, wodurch eine Kontamination der gebrannten Produkte ausgeschlossen wird.

Ideal für:

• Forschung und Kleinserienproduktion in den Bereichen Keramik, Metallurgie, Elektronik, Glas, Chemie, Mechanik und feuerfeste Materialien.
• Entwicklung neuer Materialien, einschließlich der Synthese von Batteriematerialien (Kalzinierung von Kathodenvorläufern, Sintern von Festelektrolyten) bei Temperaturen bis zu 1700 °C.
• Anwendungen in Lehre und Forschung an Universitäten, die einen Hochtemperaturofen mit programmierbaren Heizprofilen erfordern.
• Prozesse, die kontrollierte Gasatmosphären (Inertgase, Mischgase, Stickstoff, Sauerstoff, Kohlenmonoxid, Argon) oder Vakuumbedingungen erfordern.

Müssen Sie das optimale Rohrmaterial (Quarz vs. Aluminiumoxid), die Heizzonenkonfiguration oder die Gasatmosphäre für Ihren spezifischen Materialprozess bestimmen? Kontaktieren Sie unsere Ingenieure für Hochtemperaturprozesse mit Ihren Anwendungsdetails.

Wo der 1700 °C Rohrofen in der Materialforschung und Batterieentwicklung eingesetzt wird

In der Forschung und Produktion von Batteriematerialien dient ein 1700 °C Rohrofen für Hochtemperatursynthese- und Wärmebehandlungsschritte, die in Öfen mit niedrigerer Temperatur (1200 °C) nicht durchgeführt werden können. Der TOB-K2-6-17TPD3 wird verwendet für:

• Synthese von Kathodenmaterialien: Kalzinierung von Kathodenvorläufern bei Temperaturen bis zu 1700 °C für Materialien wie hochnickelhaltige Oxide, Spinelloxide und bestimmte Phosphatverbindungen, die höhere Sintertemperaturen erfordern.
• Verarbeitung von Festelektrolyten: Sintern von Oxid-Festelektrolyten (z. B. LLZO, LATP, LAGP) bei 1100–1200 °C oder Hochtemperatursynthese von speziellen keramischen Elektrolyten.
• Behandlung von Anodenmaterialien: Studien zur Hochtemperaturkarbonisierung oder Graphitierung von Kohlenstoffmaterialien sowie Wärmebehandlung von Anodenvorläufern auf Siliziumbasis.
• Allgemeine Materialforschung: Verarbeitung von Keramik, Metallurgie, Glas und feuerfesten Materialien, bei denen eine Kombination aus hoher Temperatur, kontrollierter Atmosphäre und programmierbaren Heizprofilen erforderlich ist.

Die Mehrzonenkonfiguration ist besonders wertvoll für Prozesse, die eine lange Zone mit gleichmäßiger Temperatur erfordern. Eine Dreifach- oder Fünffachzonenkonfiguration mit unabhängiger Zonensteuerung ermöglicht es dem Benutzer, ein flaches Temperaturprofil über eine lange Probenlänge aufrechtzuerhalten, was für die Herstellung gleichmäßiger Materialchargen unerlässlich ist. Die Dreh-Kipp-Option ermöglicht Prozesse, bei denen die Probe oder der Tiegel während des Erhitzens gekippt oder gedreht werden muss, wie z. B. bei bestimmten Pulverreaktionen.

Wichtige technische Merkmale des TOB-K2-6-17TPD3

• 1700 °C Auslegungstemperatur mit Molybdändisilizid-Heizelementen
  Die MoSi₂-Heizelemente ermöglichen eine Auslegungstemperatur von 1700 °C und eine kontinuierliche Betriebstemperatur von 0–1600 °C (mit einem Aluminiumoxidrohr). Molybdändisilizid-Elemente bieten eine hervorragende Hochtemperaturoxidationsbeständigkeit und eine lange Lebensdauer, was sie zum Industriestandard für Öfen der 1700 °C-Klasse macht.
• Mehrzonenkonfiguration für lange Zonen mit gleichmäßiger Temperatur
  Die K2-Serie bietet Einzel-, Doppel-, Dreifach- und Fünffachzonenkonfigurationen mit Standard-Heizzonen von 150 mm, 205 mm, 350 mm und 440 mm (anpassbar). Die Mehrzonensteuerung ist unerlässlich, um ein gleichmäßiges Temperaturprofil über lange Probenlängen aufrechtzuerhalten und eine konsistente Materialverarbeitung über das gesamte Ofenrohr zu gewährleisten.
• Hochpräzise Temperaturregelung (±1 °C)

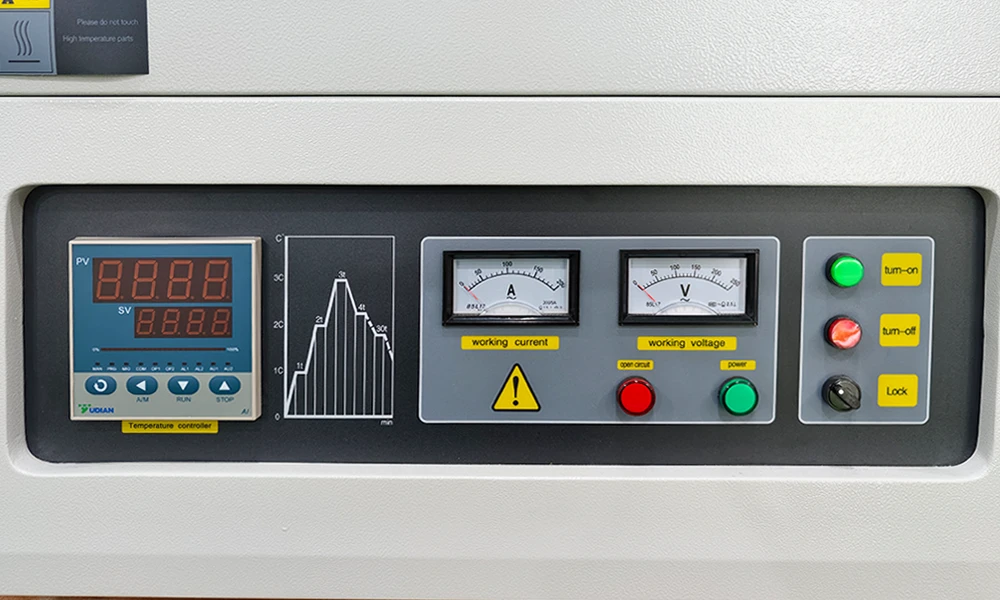

  Der Ofen verwendet einen 30-Segment programmierbaren, selbstoptimierenden intelligenten PID-Temperaturregler mit automatischem Heizen und Kühlen. Die Temperaturregelgenauigkeit beträgt ±1 °C, überwacht durch ein Thermoelement vom Typ B (0–1820 °C). Eine optionale RS-485-Kommunikationsschnittstelle ermöglicht den Anschluss an einen Computer zur Start/Stopp-Steuerung, Alarm/Stopp-Heizung, Einstellung und Speicherung von Heizkurven sowie zur Aufzeichnung historischer Kurven.
• Zweikreis-Sicherheitsschutz
  Der Ofen verwendet integrierte Schaltkreise und eine modulare Steuerung mit Zweikreisschutz, einschließlich Übertemperaturschutz, Thermoelementbruchschutz, Überstromschutz und Überdruckschutz. Diese redundanten Sicherheitssysteme gewährleisten einen stabilen, zuverlässigen und sicheren Betrieb, was besonders bei unbeaufsichtigten Langzeitheizprogrammen wichtig ist.
• Atmosphären- und Vakuumfähigkeit
  Der Ofen unterstützt alle Inertgase, Mischgase, Stickstoff, Sauerstoff, Kohlenmonoxid und Argon. Das Einlassende kann mit einem oder mehreren Einlässen ausgestattet werden, jeweils mit Nadelventil und Vakuummeter; das Auslassende ist mit einem Auslassanschluss und einem Vakuumanschluss verbunden, alle mit Nadelventilen. Eine Vakuumpumpe ist im Lieferumfang des Ofens enthalten, was sowohl Vakuumwärmebehandlung als auch Prozesse unter kontrollierter Atmosphäre ermöglicht.
• Doppelwandiges Gehäuse mit forcierter Luftkühlung
  Das Ofengehäuse verfügt über eine doppelwandige Struktur mit forcierter Luftkühlung, die sicherstellt, dass die Außentemperatur des Ofengehäuses auch bei hohen Temperaturen nahe der Raumtemperatur bleibt, was versehentliche Verbrennungen verhindert und umliegende Geräte sowie Bediener schützt.
• Leichte Aluminiumoxid-Keramikfaserisolierung
  Die Ofenkammer verwendet international fortschrittliche leichte Aluminiumoxid-Keramikfasern, die eine hervorragende Wärmedämmung, ein geringes Gewicht und eine hohe Temperaturbeständigkeit bieten. Die Isolierung ist rissfrei, verbackungsfrei und schlackefrei, wodurch eine Kontamination der gebrannten Produkte ausgeschlossen wird. Die Energieeffizienz beträgt 60–80 % gegenüber älteren Elektroöfen.
• Dichtungsflansche aus 304 Edelstahl

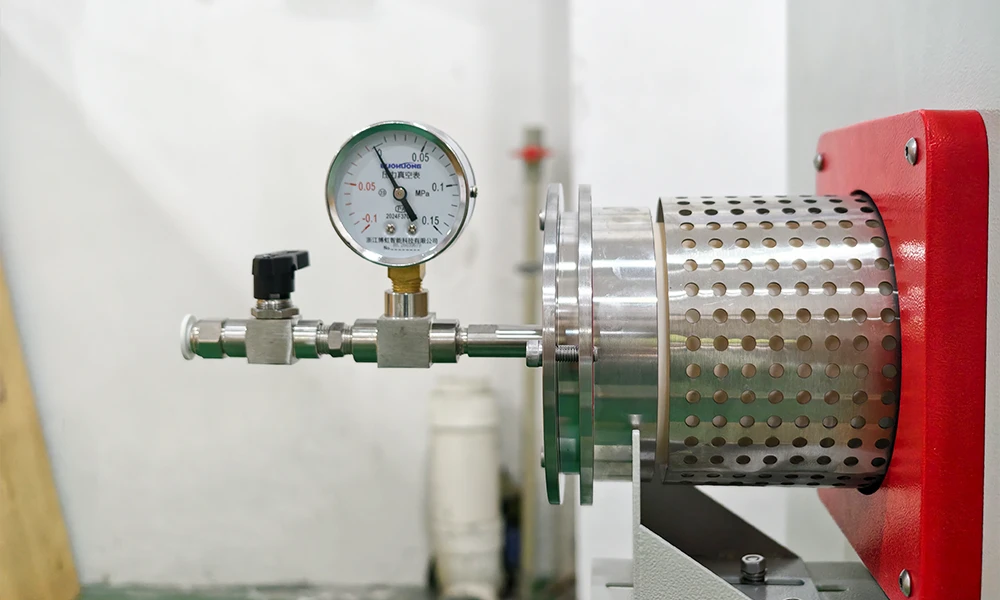

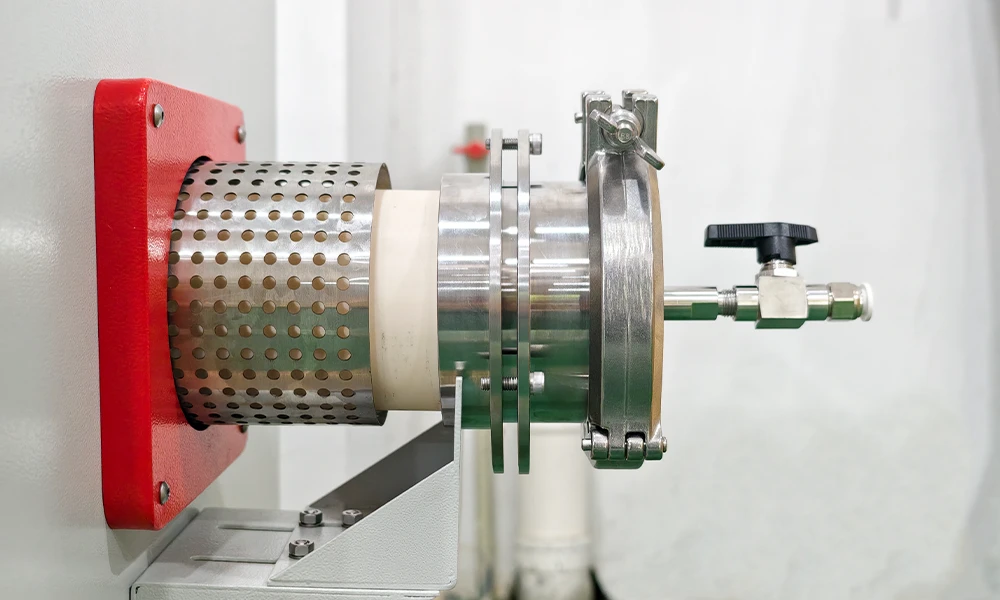

  Das Ofenrohr ist mit 304 Edelstahlflanschen abgedichtet, die einfach zu installieren und zu entfernen sind, beständig gegen Oxidation, Säuren und Laugen sind und eine doppelschichtige Abdichtung für zuverlässige Luftdichtheit bieten.
• Umfangreiches Standardzubehör

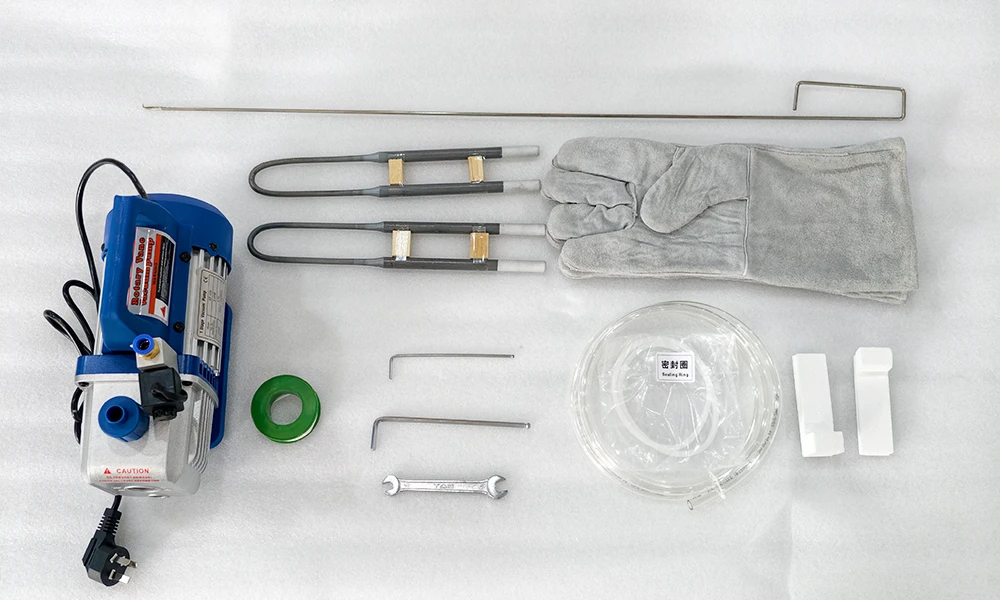

  Der Ofen wird mit einem Rohr, einer Vakuumpumpe, einem Gasrohr, einem Satz Edelstahlflansche, zwei Rohrstopfen, einer Tiegelzange, einem Paar spezieller Hochtemperaturhandschuhe und einer Bedienungsanleitung geliefert. Optionales Zubehör umfasst eine Touchscreen-Steuerung, Einlass-/Auslass-Rauchabzüge, einen papierlosen Schreiber und ein Fernkommunikations-Steuerungssystem.

Technische Spezifikationen

Ofenrohr- und Zonenkonfiguration:

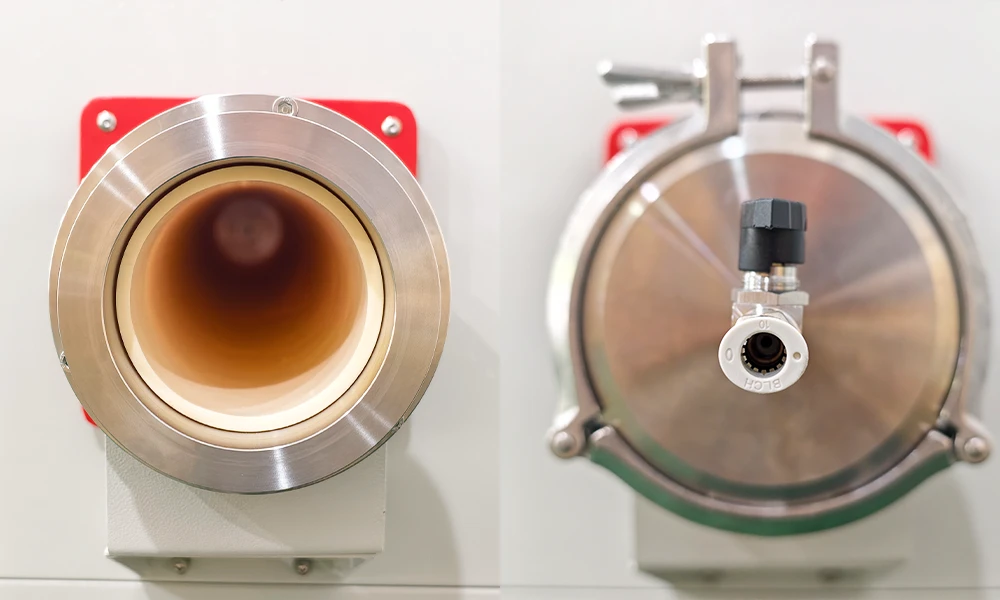

• Ofenrohrmaterial: hochreiner Quarz oder hochreinem Aluminiumoxid-Korund-Rohre
• Konfiguration: horizontal und vertikal
• Standard-Rohrabmessungen: 40 mm, 60 mm, 80 mm und 100 mm (anpassbar)
• Standard-Heizzonen: 150 mm, 205 mm, 350 mm und 440 mm (anpassbar)
• Zonenkonfigurationen: Einzel-, Doppel-, Dreifach- und Fünffachzonen
• Optional: Dreh-Kipp-System am Ofengehäuse montiert

Praktische Betriebsempfehlungen

Die folgenden Empfehlungen basieren auf bewährten Verfahren für Rohröfen der 1700 °C-Klasse und gelten für den TOB-K2-6-17TPD3:

• Rohrmaterialauswahl: Verwenden Sie ein Aluminiumoxid- (Korund-) Rohr für Betriebstemperaturen über 1200 °C, da die Betriebstemperatur mit einem Aluminiumoxidrohr als 0–1600 °C spezifiziert ist. Quarzrohre eignen sich für Anwendungen mit niedrigeren Temperaturen und bieten eine hohe optische Transparenz, haben jedoch eine niedrigere maximale Temperaturgrenze. Wählen Sie das Rohrmaterial basierend auf Ihrer maximalen Prozesstemperatur und Atmosphärenverträglichkeit.
• Aufheizrate: Die Aufheizrate kann von 0–10 °C/min eingestellt werden, es wird jedoch empfohlen, sie bei ≤ 5 °C/min zu halten. Eine langsamere Aufheizrate reduziert die thermische Belastung des Ofenrohrs und des Werkstücks, verlängert die Lebensdauer der MoSi₂-Heizelemente und verhindert das Reißen von Keramikproben.
• Gas- und Vakuumbetrieb: Spülen Sie das Rohr für die Verarbeitung in inerter Atmosphäre vor dem Aufheizen 15–20 Minuten lang mit dem Prozessgas, um Luft zu entfernen. Schließen Sie für den Vakuumbetrieb die mitgelieferte Vakuumpumpe an den Vakuumanschluss an und stellen Sie sicher, dass die Flansche ordnungsgemäß abgedichtet sind, bevor Sie evakuieren. Verwenden Sie immer ein Vakuummeter, um den Druck zu überwachen.
• Probenplatzierung: Platzieren Sie das Probenschiffchen oder den Tiegel mittig in der gleichmäßigen Heizzone. Überprüfen Sie bei Mehrzonenöfen das flache Temperaturprofil über die Probenlänge, bevor Sie eine vollständige Charge bearbeiten.
• Kühlung: Lassen Sie den Ofen nach einem Prozess natürlich abkühlen. Die empfohlene Abkühlrate entspricht der Anleitung zur Aufheizrate; vermeiden Sie schnelles Abkühlen, da dies das Rohr und das Werkstück zum Reißen bringen kann.
• Sicherheit: Das doppelschichtige Gehäuse mit forcierter Luftkühlung hält die Außenseite nahe der Raumtemperatur, aber das Ofenrohr, die Flansche und der unmittelbare Bereich um den Ofen bleiben während des Betriebs heiß. Verwenden Sie beim Umgang mit Proben die mitgelieferte Tiegelzange und Hochtemperaturhandschuhe. Verwenden Sie immer die zweikreisigen Sicherheitsschutzfunktionen.

Häufige Betriebsprobleme und Fehlerbehebung

Technische FAQ

F1: Sollte ich für meine Anwendung ein Quarzrohr oder ein Aluminiumoxidrohr (Korund) wählen?

Die Betriebstemperatur ist das primäre Kriterium. Für Prozesse bis ca. 1200 °C ist ein Quarzrohr geeignet und bietet optische Transparenz für visuelle Beobachtungen. Für Prozesse über 1200 °C (bis zur Betriebsgrenze von 1600 °C) ist ein Aluminiumoxid-Korundrohr erforderlich. Die Spezifikation gibt die Betriebstemperatur von 0–1600 °C für eine Aluminiumoxidrohr-Konfiguration an. Wählen Sie das Rohr basierend auf Ihrer maximalen Prozesstemperatur und der chemischen Kompatibilität mit der Atmosphäre.

F2: Was ist der Vorteil einer Mehrzonen-Ofenkonfiguration?

Eine Mehrzonen-Konfiguration (zwei, drei oder fünf Zonen) ermöglicht die unabhängige Steuerung jeder Heizzone, was eine längere und gleichmäßigere flache Temperaturzone ermöglicht. Bei einem langen Probenschiffchen weist ein Einzonenofen einen Temperaturabfall an den Enden auf; ein Drei- oder Fünfzonenofen hält ein flaches Profil über die gesamte Probenlänge aufrecht, was für eine gleichmäßige Materialverarbeitung unerlässlich ist.

F3: Kann der TOB-K2-6-17TPD3 sowohl für Inertgas- als auch für Vakuumprozesse verwendet werden?

Ja. Das Einlassende kann mit einem oder mehreren Gaseinlässen (jeweils mit Nadelventil und Vakuummeter) ausgestattet werden, und das Auslassende bietet einen Auslassanschluss und einen Vakuumanschluss, alle mit Nadelventilen. Eine Vakuumpumpe ist im Lieferumfang des Ofens enthalten, was sowohl die Verarbeitung unter kontrollierter Atmosphäre (mit Inertgasen, Stickstoff, Sauerstoff, Kohlenmonoxid, Argon usw.) als auch die Vakuumwärmebehandlung ermöglicht.

F4: Was ist die empfohlene Aufheizrate für diesen Ofen?

Die Aufheizrate kann von 0–10 °C/min eingestellt werden, es wird jedoch empfohlen, ≤ 5 °C/min zu verwenden. Eine langsamere Rate reduziert die thermische Belastung des Rohrs und des Werkstücks, verlängert die Lebensdauer der Heizelemente und verhindert das Reißen von Keramikproben.

F5: Ist der Ofen für die Synthese von Batteriematerialien geeignet?

Ja. Die Auslegungstemperatur von 1700 °C erweitert die Fähigkeiten der K2-Serie über Standard-1200-°C-Öfen hinaus und ermöglicht die Hochtemperatur-Kalzinierung und das Sintern fortschrittlicher Batteriematerialien, einschließlich Oxid-Festelektrolyten, hochnickelhaltigen Kathodenvorläufern und spezialisierten keramischen Elektrolytsystemen, die Sintertemperaturen von bis zu 1600 °C erfordern.

Bereit für Hochtemperatursynthese und Wärmebehandlung bis zu 1700 °C mit präziser Mehrzonensteuerung und Atmosphäre/Vakuum-Fähigkeit? Fordern Sie ein Angebot für den TOB-K2-6-17TPD3 an und geben Sie Ihr Rohrmaterial (Quarz oder Aluminiumoxid), den Durchmesser, die Heizzonenkonfiguration und das optionale Dreh-Kipp-System an. Unsere Hochtemperatur-Prozessingenieure können die optimale Konfiguration für Ihre Anwendung empfehlen.

tob.amy@tobmachine.com | +86 181 2071 5609
