Zerstörungsfreie Methoden zur Erkennung von Lithium-Plating

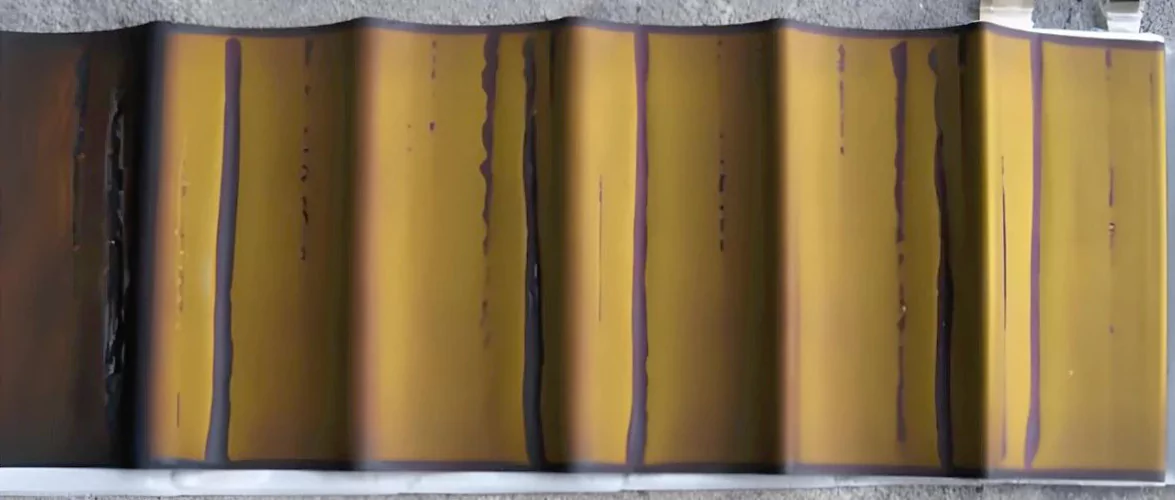

Lithium-Plating bezeichnet das schädliche Phänomen, dass Lithiumionen beim Laden nicht in die Graphitanode eingelagert werden, sondern elektrochemisch reduziert werden und metallisches Lithium abgelagert wird. Dies führt zur Bildung charakteristischer silbergrauer Lithiummetallschichten oder dendritischer Lithiumkristalle auf der Anodenoberfläche.

Bisher war die Demontage der Batterie die primäre Methode zur Bestätigung vermuteter Lithium-Plating-Vorfälle, insbesondere bei erkennbaren Kapazitätsanomalien oder sichtbarem dendritischem Wachstum. Moderne zerstörungsfreie Diagnoseverfahren ermöglichen heute jedoch eine präzise Erkennung durch hochentwickelte elektrochemische Analysen.

Ⅰ. Fortschrittliche zerstörungsfreie Erkennungsmethoden:

1. Spannungsprofil-Dekonvolutionsanalyse

Während Konstantstrom-Ladezyklen (CC) weisen Lithium-Ionen-Batterien typischerweise eine monoton ansteigende Spannungskurve proportional zum Ladezustand (SOC) auf. Das Auftreten eines vorzeitigen Spannungsplateaus während der Konstantspannungs-Ladephase (CV) ist ein kritischer Indikator für Lithium-Plating. Dieses Phänomen entsteht durch den irreversiblen Verbrauch des aktiven Lithiumbestands durch Plattierungsreaktionen, was zu einer verringerten reversiblen Kapazität und einem beschleunigten Spannungsabfall führt.

2. Differenzielle Kapazitätsanalyse (dV/dQ)

Bei dieser Analysemethode wird die erste Ableitung der Spannung nach der Kapazität (dV/dQ) berechnet, um charakteristische Phasenübergangsspitzen in Graphitanoden zu identifizieren. Lithiumplattierung manifestiert sich durch deutliche Veränderungen dieser Phasenübergangssignaturen, darunter:

• Verschiebung der Peakposition (>20 mV Verschiebung weist auf eine schwere Interkalationsbehinderung hin)

• Abschwächung der Spitzenintensität (reduzierte Stärke deutet auf eine beeinträchtigte Lithium-Insertionskinetik hin)

• Verzerrung der Peakform (asymmetrische Verbreiterung spiegelt heterogene Reaktionsverteilung wider)

3. Elektrochemische Impedanzspektroskopie (EIS) Diagnostik

Die Lithiumbeschichtung führt zu erheblichen Änderungen in der Ladungstransferdynamik an Grenzflächen:

• Die Bildung elektrisch isolierter „toter Lithium“-Ablagerungen erhöht den Ionentransportwiderstand

• Die Rekonstruktion der SEI-Schicht (Solid Electrolyte Interphase) verändert die Ladungstransferimpedanz (Rct).

• Die hochfrequente Halbkreisausdehnung in Nyquist-Diagrammen (typischerweise im Bereich von 100 Hz bis 10 kHz) korreliert mit dem Wachstum der Grenzflächenimpedanz

• Halbkreisförmige Verformungen im mittleren Frequenzbereich spiegeln durch Lithiumablagerungen verursachte Ladungstransferbeschränkungen wider

4. Ultraschall-Flugzeit (TOF)-Charakterisierung

Diese räumlich aufgelöste akustische Technik nutzt die geschichtete Architektur von Lithium-Ionen-Batterien:

• Die TOF-Basiskalibrierung erstellt Referenz-Akustiksignaturen

• Lithiumablagerung erzeugt Diskontinuitäten der akustischen Impedanz (ΔZ > 15 % weist auf eine signifikante Beschichtung hin)

• Die Echowellenformanalyse erkennt:

- Signalamplitudendämpfung (5-15dB Variation)

- Phasenverschiebungsanomalien (>5° Abweichung)

- Änderungen des Reflexionskoeffizienten im Zeitbereich (> 8 % Schwelle)

Aktuelle technische Einschränkungen:

• Hauptsächlich anwendbar auf Pouch-Zellen-Konfigurationen (Aluminiumgehäuse in prismatischen Zellen verursachen eine Ultraschalldämpfung von über 90 %)

• Nachweisgrenze erfordert einen Volumenanteil von mindestens 2,8 % metallischem Lithium

• Erfordert anspruchsvolle Signalverarbeitungsalgorithmen (z. B. Wavelet-Transformations-Rauschunterdrückung)

Ⅱ . Ergänzende Erkennungsindikatoren:

• Coulomb-Effizienz-Depression (ΔCE > 0,5 % pro Zyklus)

• Relaxationsanomalien der Leerlaufspannung (OCV)

• Differenzspannungsanalyse (dQ/dV) Hystereseerweiterung

• Anomalien der thermischen Signatur während der Entspannungsphasen

Ⅲ . Implementierungsprotokolle:

• Festlegen von Basisparametern durch anfängliche Formationszyklen

• Implementieren Sie die Integration multimodaler Erkennungsprotokolle

• Anwenden von Algorithmen des maschinellen Lernens zur Mustererkennung

• Führen Sie eine Kreuzvalidierung mit Referenzelektrodenmessungen durch

Dieser umfassende Ansatz ermöglicht die frühzeitige Erkennung von Lithium-Plating mit einer Genauigkeit von über 92 % bei gleichzeitiger Wahrung der Batterieintegrität und verbessert die Sicherheitsprotokolle in Batteriemanagementsystemen (BMS) erheblich.
