Dummy-Modell für prismatische Zellen

Prismatisches Dummy-Zellen-Modell - TOB-DCMX

Aluminium oder Bakelit, gefertigt nach den Abmessungen der Zellhülle, für die Ihre Maschine gebaut wurde, mit oder ohne Einfüllöffnung

Produktübersicht und ideale Anwendungen

Eine neue Montagelinie muss vor der Freigabe erprobt werden, und genau in den ersten Betriebsstunden stoßen Greifer an Ecken, klemmen Magazine oder schließt eine Klammer einen Millimeter zu früh oder zu spät. Wenn man das mit echten Zellen in der Maschine tut, trifft jede dieser ersten Kollisionen eine echte Zelle mit Elektrolyt und Formierungsvergangenheit. Ein Dummy-Modell eliminiert dieses Risiko in der Inbetriebnahmephase: Es hat die Außenmaße der Zelle, ihre Pole und, wo erforderlich, ihre Einfüllöffnung, aber keine Chemie im Inneren.

Der TOB-DCMX ist dieser Dummy. Der Körper besteht je nach Station, die er überstehen muss, aus Aluminium oder Bakelit, die Größe wird nach Ihrer Zeichnung gefertigt statt aus einer Liste ausgewählt, und er kann mit oder ohne Einfüllöffnung geliefert werden. Polposition, Öffnungsposition und alle anderen Merkmale, die von einem Greifer, einer Klammer oder einer Düse berührt werden, werden aus derselben Zeichnung übernommen, weshalb auf dieser Seite keine festen Maße angegeben sind: Das Modell ist nur dann nützlich, wenn es dem Format entspricht, für das Ihre Maschine gebaut wurde.

Ideal für:

• Inbetriebnahme und Abnahme von Zellmontageanlagen, bevor eine echte Zelle auch nur in die Nähe kommt
• Wickel-, Gehäuseeinsetz- und Stapelstationen, bei denen das Modell nacheinander ein Magazin, einen Greifer und eine Klammer passieren muss
• Elektrolytbefüllstationen, in der Version mit Öffnung, bei denen die Düse während eines Trockenlaufs eine Positionierungs- und Dichtfläche benötigt
• Schweiß- und Ableiter-Handhabungsvorrichtungen, bei denen Deckelplatte und Polgeometrie darüber entscheiden, ob die Vorrichtung überhaupt greift
• Förder-, Sortier- und Handhabungslinien, um Taktzeiten, Schieber-Timings und Sensorpositionen einzustellen, ohne Zellen zu verbrauchen
• Schulung und Bedienerqualifizierung, bei denen ein fallen gelassenes Modell einen Anruf kostet statt einer ganzen Charge

Was ein Dummy nicht kann, ist Spannung führen. Er enthält keine aktive Chemie, weshalb eine Station, die über die Zellspannung verriegelt, die Leerlaufspannung misst oder nach Innenwiderstand sortiert, ihn nicht akzeptiert – diese Stationen erfordern eine echte Zelle oder einen elektrischen Simulator. Der Dummy weist die Mechanik, die Passform und den Ablauf nach; er weist nicht die Elektrochemie nach. Betrachten Sie ihn so, und er erspart Ihnen die Unfälle der ersten Woche; betrachten Sie ihn als Ersatz für eine Zelle, wird er Sie an der OCV-Station enttäuschen. Wenn Sie die Maschinen selbst in Betrieb nehmen, ist die automatische Wickelmaschine für prismatische Zellen die Art von Ausrüstung, durch die dieses Modell normalerweise zuerst gefahren wird.

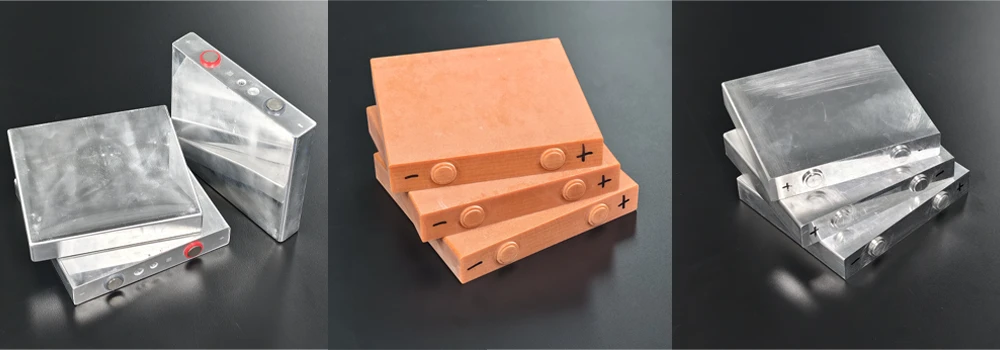

Drei Varianten in einem Rahmen, von links nach rechts: Aluminium mit Einfüllöffnung, Bakelit mit angeformten Polen und Aluminium nur mit Polflächen.

Senden Sie uns die Zellzeichnung oder Länge, Breite und Dicke des Formats, für das Ihre Maschine gebaut wurde, nennen Sie uns die Stationen, die das Modell passieren muss, und wir melden uns mit dem Material, der Öffnungsoption und dem Pol-Layout für Ihren Trockenlauf zurück.

Vollständige technische Daten

Es gibt auf dieser Seite keine Maßtabelle, und das ist Absicht. Ein Dummy-Modell ist nur dann sinnvoll, wenn es dem Zellformat entspricht, um das herum die Maschine gebaut wurde, sodass die Zahlen von Ihrer Zeichnung und nicht von unserer stammen müssen. Festgelegt sind lediglich die Auswahlmöglichkeiten: das Material, die Öffnung sowie das Pol- und Merkmal-Layout, die aus dieser Zeichnung übernommen werden.

1. Materialoptionen

2. Größe und was wir von Ihnen benötigen

3. Gelieferte Varianten

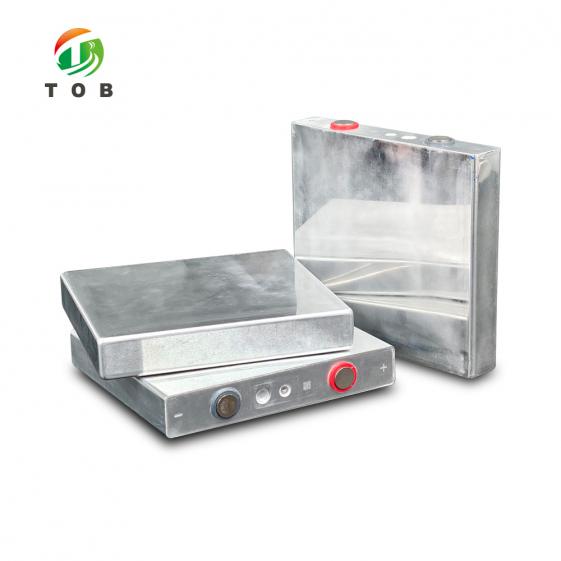

Die Version mit Öffnung gibt es aus einem Grund: Eine Befüll- oder Düsenausrichtungsstation benötigt eine echte Oberfläche, auf der sie aufsetzen und abdichten kann, bevor Elektrolyt auch nur in die Nähe der Linie gelangt. Die Öffnung wird in dieselbe obere Platte wie die Anschlüsse gefräst, sodass sich die Düse an der Geometrie ausrichtet, die die Maschine in der Produktion vorfinden wird.

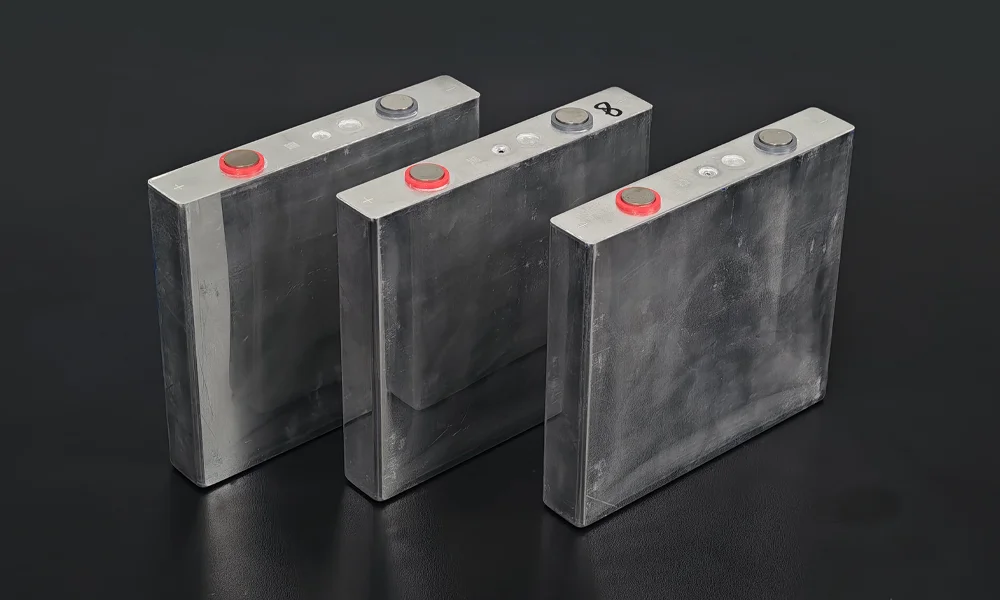

Die Version mit Öffnung: Füllöffnung und Anschlußbolzen in eine obere Platte gefräst, mit + und - auf der Plattenvorderseite markiert.

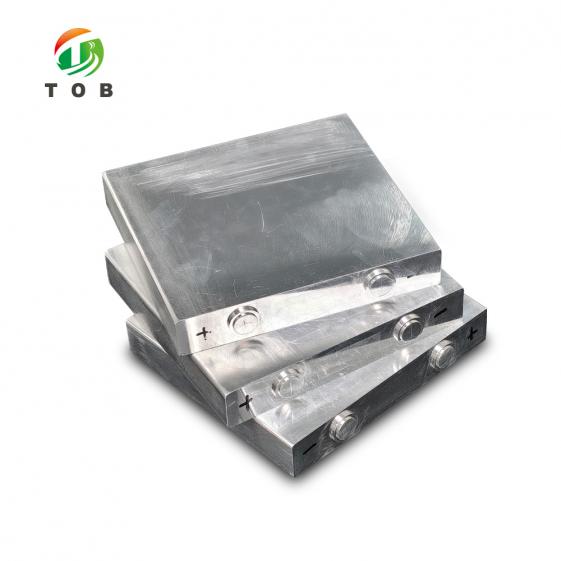

Die einfache Version lässt die Öffnung weg und behält nur die beiden Anschlussflächen. Sie ist die richtige Wahl für Stationen, die greifen, klemmen oder schweißen, aber niemals befüllen, und sie beseitigt eine Öffnung, an der ein Greifer oder ein Waschungsschritt hängen bleiben könnte.

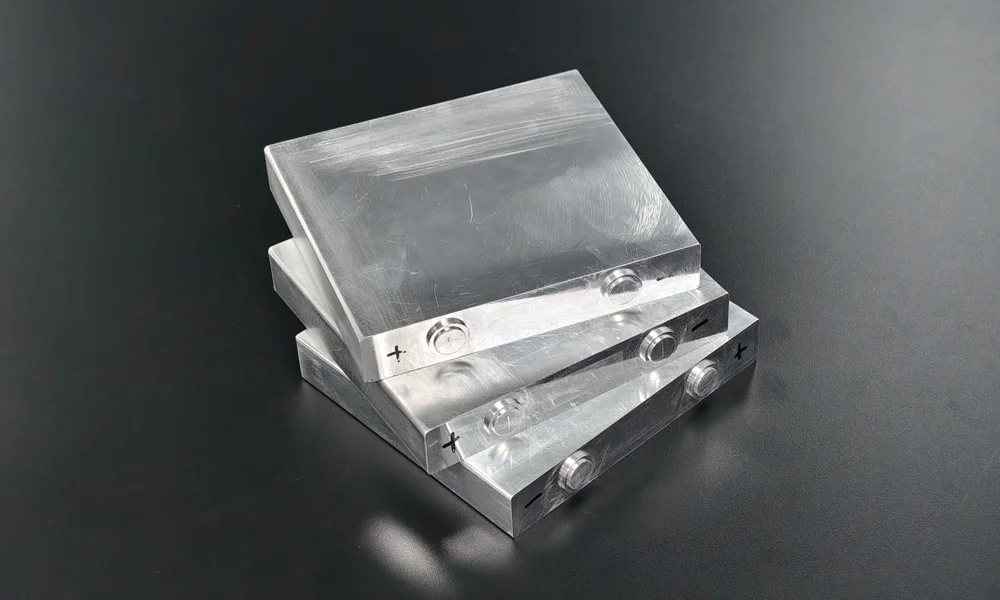

Die einfache Version: Nur zwei Anschlussflächen für Stationen, die greifen, klemmen oder schweißen, aber niemals befüllen.

Jedes Modell wird unveredelt geliefert: Aluminium wie maschinell bearbeitet, Bakelit wie geformt, mit + und - auf der Platte markiert. Es gibt keine Folie und keine Umwicklung am Gehäuse, sodass die Oberfläche, die ein Greifer oder Sensor sieht, das Material selbst ist. Senden Sie uns eine Zeichnung, und wir bestätigen das Material, die Öffnung und die Anordnung der Anschlüsse anhand dieser Zeichnung, bevor die Bestellung aufgegeben wird.

Auswahl zwischen Aluminium und Bakelit

Die Wahl wird in der Regel von der Station getroffen, nicht nach Präferenz. Gehen Sie die Linie ab und fragen Sie, was das Modell bei jedem Stopp berührt: ein Greifer, der drückt, eine Klemme, die auf die obere Platte drückt, eine Schweißvorrichtung, die nach unten auf die Anschlüsse drückt, eine Düse, die auf der Öffnung landet. Jede Station, die Kraft über Metallteile ausübt, ist mit einem Aluminiumgehäuse zufriedener, da das Modell dann die Masse und Steifigkeit besitzt, auf die die Vorrichtung ausgelegt wurde.

Dort, wo die Station unter elektrischer Spannung steht – ein Hochspannungstest, eine Isolationsprüfung, ein Schweißstromkreis, der keinen Kurzschluss über das Werkstück sehen darf –, ist Bakelit die sicherere Wahl. Phenolharz leitet keinen Strom, sodass ein in der Vorrichtung ruhendes Modell keine zwei Kontakte überbrücken kann, die niemals überbrückt werden sollten. Es ist zudem leichter, was wichtig ist, wenn der Greifer für eine echte Zelle ausgelegt ist und Sie bei jedem Zyklus eines Inbetriebnahmelaufs lieber keine zusätzliche Masse hinzufügen möchten.

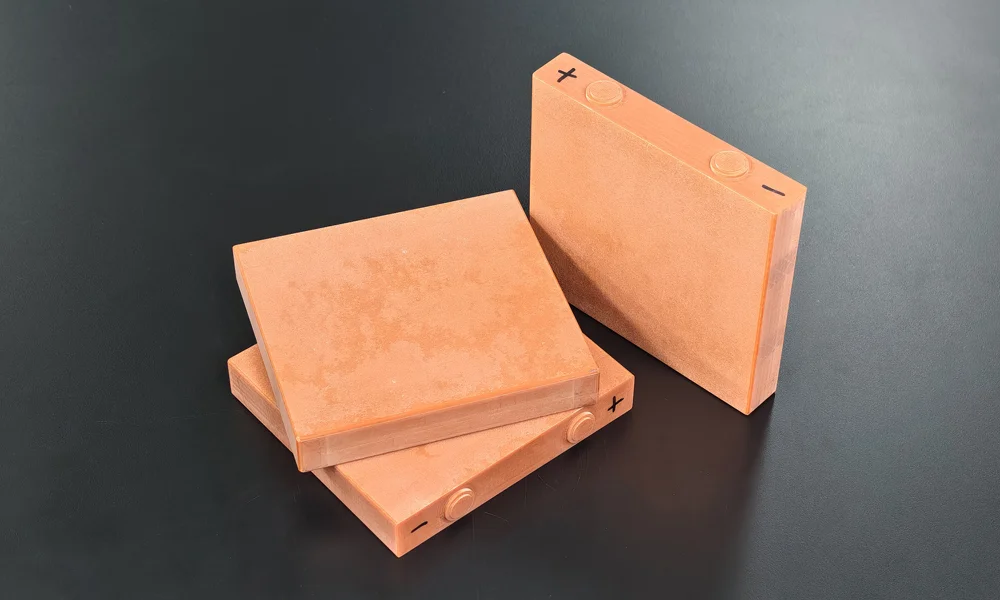

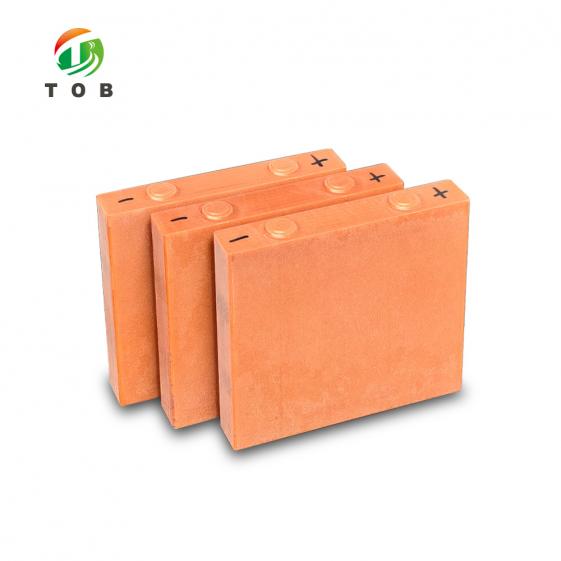

Die Bakelit-Option: geformte obere Platte aus Phenolharz und geformte runden Anschlüsse, mit + und - auf der Platte markiert und das Gehäuse unveredelt belassen.

Eine Linie, die beide Arten von Stationen hat, muss sich nicht nur einmal entscheiden. Die meisten Inbetriebnahmesets, die wir verschicken, sind gemischt: Aluminiummodelle für die Klemm- und Schweißstationen, Bakelit für die elektrischen und Inspektionsstopps. Sie werden nach derselben Zeichnung gefertigt, sodass die Maschine an jedem Stopp dieselbe Kontur sieht und sich nur das Material ändert.

Warum die Inbetriebnahme mit einem Dummy statt mit einer echten Zelle erfolgen sollte

Die Inbetriebnahme ist die Phase, in der eine Maschine am ehesten das beschädigt, was sie handhabt. Die Geschwindigkeiten werden eingestellt, Sensoren positioniert und die ersten Dutzend Zyklen von einem Ingenieur gefahren, der auf den genauen Moment achtet, in dem etwas hängen bleibt. Den Einsatz von echten Zellen für diese Phase zu nutzen bedeutet, dass jeder dieser Hänger an einer Zelle passiert, die Sie bereits Elektrolyt, einen Formierungszyklus und einen Entsorgungsweg gekostet hat.

Ein Dummy verlagert das Risiko auf etwas Austauschbares. Der Greifer öffnet sich entweder weit genug oder eben nicht; das Magazin nimmt die Dicke entweder an oder es blockiert; die Gehäuseeinsetzstation erreicht entweder die Tiefe oder sie stoppt zu früh. All das ist Geometrie, und Geometrie ist genau das, was ein Dummy nachbildet. Ein Modell, das bei einem Trockenlauf fallen gelassen, zerkratzt oder zerdrückt wurde, kostet einen Ersatz; dasselbe Ereignis bei einer echten Zelle kostet eine Charge, eine Reinigung und einen Vorfallbericht.

Der zweite Grund ist die Wiederholbarkeit. Ein Dummy hat keinen Zustand: Er kommt nicht mit einer anderen Temperatur, mit einem anderen Ladezustand oder mit einer leicht abweichenden Dicke an der Station an, weil der vorherige Prozess gedriftet ist. Wenn Sie einen Spalt einstellen oder einen Sensor abstimmen, sorgt diese Konstanz dafür, dass Sie eine Änderung der Maschine und nicht dem Werkstück zuschreiben können.

Der dritte Grund ist die Dokumentation. Ein Abnahmelauf muss im nächsten Jahr, an einer zweiten Linie, von einem anderen Ingenieur wiederholbar sein. Ein Dummy mit einer dahinterstehenden Zeichnung ist eine feste Referenz; „Wir haben ein paar Zellen hindurchgeschickt“ ist das nicht. Wenn die Maschine anhand eines Modells abgenommen wird, dessen Abmessungen auf Papier vorliegen, kann der Abnahmetest wiederholt werden, ohne darüber zu streiten, welche Zellen verwendet wurden.

Was der Dummy nicht tut, ist den Prozess zu ersetzen. Er kann Ihnen nicht zeigen, dass der Elektrolyt den Separator benetzt, dass die Formierungskurve richtig aussieht oder dass die Zelle die richtige Klasse erreicht. Das ist Chemie, und kein Modell besitzt Chemie. Betrachten Sie den Dummy als das Instrument, das beweist, dass die Maschine mechanisch bereit ist, eine echte Zelle aufzunehmen, und heben Sie sich die echten Zellen für die Phasen auf, in denen die Elektrochemie das zu testende Element ist.

Wichtige technische Eigenschaften

• Zwei Materialien, eine Zeichnung. Aluminium- und Bakelit-Modelle werden mit denselben Abmessungen hergestellt, sodass eine Linie, die beide benötigt, ihre Greifer nicht zwischen ihnen umprogrammieren muss.
• Nach Ihrem Zellenformat gefertigt, nicht nach einer Standardgröße. Länge, Breite, Dicke und Merkmals-Positionen stammen aus Ihrer Zeichnung oder von dem Format, für das die Maschine gebaut wurde.
• Füllöffnung optional. Die Öffnung wird nur dort gefräst, wo eine Befüll- oder Düsenausrichtungsstation eine Oberfläche zum Positionieren und Abdichten benötigt; die einfache Version hält die obere Platte einfach.
• Anschlüsse markiert und gemäß Zeichnung positioniert. Bolzen an der Aluminiumversion, geformte runden Anschlüsse an der Bakelitversion, mit + und - auf der Platte markiert, damit ein Bediener während eines Laufs die Polarität auf einen Blick sehen kann.
• Unveredelte Oberflächen, nichts zum Abziehen. Aluminiummodelle lassen die bearbeitete obere Platte und die Anschlussflächen frei, Bakelitmodelle lassen die geformte Platte frei; es gibt keine Folie, die unter einem Greifer Falten werfen oder Schlamm an der Kante einschließen könnte.
• Konstruktionsbedingt austauschbar. Ein bei der Inbetriebnahme beschädigtes Modell ist ein Verschleißteil und keine Reparaturarbeit – was der ganze Sinn davon ist, den Trockenlauf daran statt an einer Zelle durchzuführen.

Handhabung und Lagerung

1. Vor einem Trockenlauf

1. Zählen Sie die Modelle im Vergleich zu den Stationen. Eines pro Station, die gleichzeitig eine Zelle hält, und eines als Reserve auf der Werkbank, damit ein beschädigtes Modell den Ablauf nicht stoppt.
2. Überprüfen Sie die Oberfläche, die die Maschine berühren soll. Stellen Sie bei der Anschlussversion sicher, dass der Anschluss frei ist; achten Sie bei der Aluminiumversion auf Grate an den Anschlussflächen, an denen eine Vorrichtung sitzt.
3. Sortieren Sie nach Station, wenn das Set gemischt ist. Ein Aluminiummodell in einer isolierenden Station oder umgekehrt ist der eine Fehler, der ein Inbetriebnahmeergebnis wie einen Maschinenfehler aussehen lässt.
4. Führen Sie den ersten Zyklus mit reduzierter Geschwindigkeit aus. Der erste Durchlauf dient dazu, Störungen zu finden, nicht um den Durchsatz nachzuweisen.

2. Lagerung und Ausmusterung

• Flach lagern, in der Originalverpackung, fernab der Linie. Ein Modell, das als Türstopper oder Briefbeschwerer verwendet wurde, repräsentiert nicht länger die Zeichnung, nach der es gefertigt wurde.
• Wischen Sie die obere Platte und die Anschlüsse nach einem Lauf ab. Rückstände auf einer Anschlussfläche verändern den Sitz einer Vorrichtung bei der nächsten Inbetriebnahme, was genau das Gegenteil von dem ist, wozu ein Referenzmodell da ist.
• Mustern Sie ein Modell aus, wenn es einen Schlag abbekommen hat. Eine eingedrückte Ecke oder ein verbogener Bolzen machen es zu einer schlechteren Referenz als gar kein Modell, da die Maschine auf den Schaden eingestellt wird.

Ein Probelauf ist normalerweise die erste Hälfte einer längeren Sequenz. Sobald das Modell die Maschine durch ihre Bewegungen geführt hat, sind die manuelle prismatische Zellengehäuse-Einlegemaschine und die Druckausgleichs-Befüllungsmaschine für prismatische Zellen-Elektrolyte die beiden Stationen, an denen sich ein Modell mit Einfüllöffnung bewährt, bevor Elektrolyt eingeführt wird.

Engineering-FAQ

F1: Kann ein Dummymodell durch eine Befüllungsmaschine laufen?

Durch sie hindurch, ja – die Anschlussversion bietet der Düse eine Oberfläche zum Positionieren und Abdichten, was ein Probelauf nachweisen muss. Was sie nicht nachweisen kann, ist die Dosierung. Das Modell nimmt keinen Elektrolyt auf, daher müssen Wiegung, Durchflusskalibrierung und Benetzung mit echter Suspension oder durch eine Kalibrierroutine an der Pumpe selbst überprüft werden.

F2: Aluminium oder Bakelit für meine Linie?

Folgen Sie der Kraft. Stationen, die durch Hardware klemmen, pressen oder schweißen, erhalten Aluminium, da die Vorrichtung um einen starren Metallkörper herum konstruiert wurde. Stationen, die unter Strom stehen oder keinen leitfähigen Körper sehen dürfen, erhalten Bakelit. Ein gemischter Satz, der nach einer Zeichnung hergestellt wurde, ist die normale Antwort für eine vollständige Linie.

F3: Was benötigen Sie von mir, um eine Größe zu kalkulieren?

Eine Zeichnung ist am besten. Andernfalls die Länge, Breite und Dicke des Formats sowie die Position der Anschlüsse und des Anschlusses und die Positionen aller anderen Elemente, die ein Greifer oder eine Klemme berührt. Wenn die Maschine bereits existiert, befindet sich das Format, für das sie gebaut wurde, normalerweise in ihrer Abnahmedokumentation.

F4: Lesen die Sensoren der Maschine das Dummy als Zelle aus?

Nur die mechanischen. Präsenz-, Positions-, Dicken- und Greifersensoren sehen es normalerweise; alles, was bei Zellspannung, Leerlaufspannung oder innerem Widerstand verriegelt, tut dies nicht, da das Modell keine Chemie und keine Spannung hat. Wenn Ihre Linie einen Zyklus ohne Spannungssignal nicht freigibt, benötigt diese Station eine echte Zelle oder einen Simulator neben dem Dummy.

F5: Sind die Modelle nackt oder beschichtet?

Nackt. Aluminiummodelle werden maschinell bearbeitet und so belassen wie bearbeitet; Bakelitmodelle werden geformt und so belassen wie geformt. Nichts ist eingewickelt, sodass die Oberfläche, die ein Greifer, ein Vakuumbecher oder ein Sensor sieht, das Material ist, aus dem das Modell besteht. Wenn eine Station eine Umwicklung benötigt, um sich wie eine fertige Zelle zu verhalten, sagen Sie es uns und wir bieten es separat an.

F6: Wie viele sollte ich für einen Inbetriebnahmelauf bestellen?

So viele wie die Anzahl der Stationen, die gleichzeitig eine Zelle halten, plus ein oder zwei Ersatzteile. Eine Linie, die an Station vier mit einem einzigen Modell in der Hand blockiert, stoppt, bis das Modell befreit ist; ein Ersatzteil hält den Lauf am Laufen und den Vergleich ehrlich.

Senden Sie die Zeichnung oder das Format, nennen Sie uns die Stationen, und wir unterbreiten Ihnen ein Angebot für das Material und die Anschlussoption, die zu Ihrem Probelauf passt.
