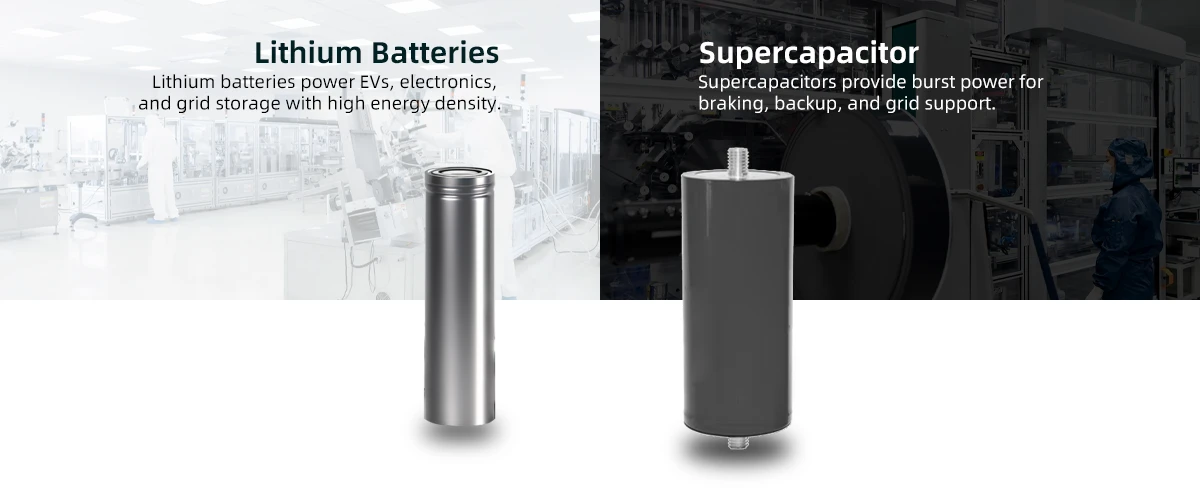

Superkondensatoren vs. Batterien: Komplementäre industrielle Energiespeicherung

Wie Superkondensatoren Lithium-Ionen-Batterien in industriellen Anwendungen ergänzen

Die Ausgangsbasis ist von Anfang an falsch.

Superkondensatoren sind keine „Batterieersatzlösungen“. Sie konkurrieren nicht um dieselbe Position im Leistungs-Energie-Spektrum. Wenn ein Beschaffungsteam oder Systemintegrator sie als Alternativen positioniert, ist das Ergebnis entweder eine überdimensionierte Batterie, die vorzeitig ausfällt, oder eine Superkondensatorbank, die Energie nicht lange genug speichern kann, um nützlich zu sein.

Die industrielle Realität ist, dass Superkondensatoren und Lithium-Ionen-Batterien unterschiedliche Probleme lösen. Die technische Herausforderung besteht nicht darin, eine Technologie der anderen vorzuziehen; sie besteht darin, das Hybridsystem zu entwickeln, in dem jede Technologie das tut, was sie am besten kann.

Dieser Leitfaden definiert die technische Grenze, identifiziert die industriellen Anwendungen, bei denen Hybridisierung messbaren ROI liefert, und zeigt die für die Herstellung von Superkondensatorzellen im Produktionsmaßstab erforderliche Ausrüstung auf.

Die Leistungs-Energie-Grenze: Wo Batterien aufhören und Superkondensatoren beginnen

Der grundlegende Unterschied zwischen den beiden Technologien lässt sich in einem einzigen Parameter erfassen: Zeitkonstante.

Die Daten machen die Aufgabenteilung deutlich. Lithium-Ionen-Batterien speichern Energie. Superkondensatoren liefern Leistung. Lithium-Ionen-Batterien entladen sich über Stunden. Superkondensatoren entladen sich über Sekunden. Die Kosten von Lithium-Ionen-Batterien werden durch die gespeicherte Energie bestimmt. Die Kosten von Superkondensatoren werden durch die bereitgestellte Leistung bestimmt.

Ein System, das sowohl hohe Energie als auch hohe Leistung benötigt – und das trifft auf die meisten Industriesysteme zu – ist ein Problem der Hybridarchitektur, kein Problem einer einzelnen Technologie.

Drei industrielle Anwendungen, bei denen Hybridsysteme eine Amortisation erzielen

Der Business Case für Superkondensator-Batterie-Hybride ist nicht theoretisch. Er zeigt sich in reduzierten Batteriewechselzyklen, geringeren Systemausfallzeiten und vermiedener Überdimensionierung.

1. Netzfrequenzregelung und Netzqualität

Netzbetreiber benötigen Reaktionszeiten von unter einer Sekunde für die primäre Frequenzregelung. Lithium-Ionen-Batterien können dies leisten – jedoch auf Kosten der Zyklenlebensdauer. Jedes Frequenzereignis durchläuft einen Batteriezyklus und verbraucht die begrenzte Zyklenlebensdauer.

Eine parallel geschaltete Superkondensatorbank absorbiert die hochfrequenten Leistungsspitzen. Die Batterie übernimmt die kontinuierliche Energieabgabe. Das Ergebnis: Die Batterielebensdauer wird um das 3–5-Fache verlängert und die Gesamtbetriebskosten werden über eine Systemlebensdauer von 10 Jahren um 25–40 % reduziert.

Dokumentiertes Systemergebnis:Eine 10-MW-Anlage zur Frequenzregelung, bei der 100 % der Batteriereaktion durch eine Hybridaufteilung von 80/20 zwischen Batterie und Superkondensator ersetzt wurden, meldete eine Batteriedegradation von 0,018 % pro Zyklus statt 0,045 % pro Zyklus. Ein Austausch der Superkondensatoren war während des 8-jährigen Überwachungszeitraums nicht erforderlich.

2. Energierückgewinnung bei Kränen, Aufzügen und schweren Maschinen

Hebevorgänge erzeugen regenerative Bremsenergie. Diese Energie tritt in 5–15 Sekunden langen Impulsen mit der 3–5-fachen Nennleistung des Systems auf. Eine Batterie, die für diese Leistung ausgelegt ist, ist für ihren Energiebedarf überdimensioniert.

Eine Superkondensatorbank erfasst die Bremsenergie und gibt sie für den nächsten Hub wieder ab. Die Batterie liefert die Grundlastleistung. Der Energieverbrauch sinkt um 20–35 %. Die Batteriegröße verringert sich um 40–60 %.

Für Beschaffungsteams, die Geräte zur Integration von Energiespeichern beschaffen, bedeutet dies geringere Investitionskosten für die Batterie und eine schnellere Amortisationszeit für den Superkondensator.

3. Überbrückung bei unterbrechungsfreier Stromversorgung (USV)

USV-Systeme in Rechenzentren müssen die 10–60 Sekunden zwischen Netzausfall und Generatorstart überbrücken. Blei-Säure-Batterien haben diese Aufgabe historisch übernommen, aber ihr Austauschzyklus von 3–5 Jahren und ihre Temperaturempfindlichkeit sind kostspielig. Lithium-Ionen-Batterien verlängern die Zyklenlebensdauer, verschleißen jedoch weiterhin bei der Hochstromentladung.

Superkondensatormodule liefern die Überbrückungsleistung ohne Degradation. Die Zyklenlebensdauer ist für diese Anwendung praktisch unbegrenzt. Der Wartungsaufwand ist nahezu null. Die Batteriebank kann so dimensioniert werden, dass sie nur längere Ausfälle bewältigt.

Herstellung von Superkondensatorzellen: Anforderungen an die Ausrüstung

Der Herstellungsprozess für Superkondensatorzellen weist oberflächliche Ähnlichkeiten mit Lithium-Ionen-Batterien auf – Elektrodenbeschichtung, Wickeln oder Stapeln, Elektrolytfüllung, Versiegelung –, aber die Materialsysteme, Präzisionsanforderungen und Qualitätskontrollpunkte sind unterschiedlich.

Kernausrüstungsabfolge für die EDLC-Superkondensatorproduktion

Ein schlüsselfertiger Hersteller von Produktionslinienausrüstung für Superkondensatorenmuss Beschichtungsstationen liefern, die Aktivkohleschlämme mit Viskositäten bis zu 5.000 mPa·s verarbeiten können, sowie Wickelmaschinen mit Spannungsregelung, die für die dünneren und empfindlicheren Separatoren von Superkondensatoren optimiert sind.

Dokumentiertes Produktionsproblem:Eine Superkondensatorlinie mit einem Standard-Lithium-Ionen-Elektrodenbeschichter zeigte eine Kapazitätsschwankung von ±12 % zwischen den Zellen. Die Ursache war eine uneinheitliche Aktivkohlebeladung aufgrund des Absetzens der Schlämme im Beschichterbehälter. Die Lösung erforderte ein Rührzufuhrsystem, das für Kohlenstoffschlämme ausgelegt ist, nicht die standardmäßige Batterie-Schlammzufuhr.

Superkondensator vs. Batterie: Beschaffungsentscheidungsmatrix

Für die industrielle Beschaffung kann ein Lieferant für Zellmontageanlagen für Superkondensatorendie Fertigungskapazität bereitstellen, um die Superkondensatorzellen herzustellen, die diese hybriden Architekturen ermöglichen. Für Systemintegratoren, die Zellen direkt beschaffen, ist die Spezifizierung der ESR- und Kapazitätstoleranz entscheidend – Superkondensatorzellen mit einer Kapazitätsabweichung von >5 % verursachen Ausgleichsprobleme in Reihenschaltungen.

Einblick in das Systemdesign:Der häufigste Fehler bei hybriden Architekturen ist die Unterdimensionierung des Superkondensatorbanksystems. Systementwickler spezifizieren Superkondensatoren häufig anhand des durchschnittlichen Leistungsbedarfs und nicht anhand der Spitzenleistung. Beim regenerativen Bremsen oder bei der Frequenzregelung kann die Spitzenleistung für Zeiträume unter 10 Sekunden das 5-Fache des Durchschnitts betragen. Eine auf Durchschnittsleistung ausgelegte Superkondensatorbank ist vollständig entladen, bevor der Energierückgewinnungszyklus abgeschlossen ist, wodurch die Batterie den Rest aufnehmen muss – genau die Situation, die das Hybridsystem vermeiden soll.

Häufig gestellte Fragen (FAQ)

F: Können Superkondensatoren Lithium-Ionen-Batterien in Elektrofahrzeugen ersetzen?
A: Nein. Superkondensatoren können nicht die kontinuierliche Energie bereitstellen, die für die Reichweite eines Fahrzeugs erforderlich ist. Sie werden in Hybridsystemen zur Erfassung von regenerativem Bremsenergiegewinn und zur Beschleunigungsunterstützung eingesetzt, wobei sie die Batterielebensdauer verlängern, indem sie Hochleistungsspitzen aufnehmen.

F: Wie hoch ist die typische Lebensdauer eines Superkondensators im industriellen Einsatz?
A: 10–15 Jahre, mit minimaler Verschlechterung bei Betrieb innerhalb der zulässigen Spannung und Temperatur. Superkondensatoren haben keine mit Batterien vergleichbare Zykluslebensdauerbegrenzung; die kalendarische Alterung, nicht die Zyklenzahl, bestimmt das Lebensende.

F: Wie unterscheiden sich Superkondensatorzellen in der Herstellung von Lithium-Ionen-Zellen?
A: Superkondensatorelektroden verwenden Aktivkohle und keine Lithium-Metalloxide. Der Elektrolyt basiert typischerweise auf Acetonitril statt auf Carbonaten. Die Feuchtigkeitstoleranz ist strenger (

F: Warum sind Superkondensatoren pro kWh teurer als Batterien?
A: Weil Superkondensatoren Energie physikalisch (durch Ladungstrennung) statt chemisch speichern. Die Energiedichte ist grundsätzlich durch die Elektrodenoberfläche und die Durchbruchspannung des Elektrolyten begrenzt. Ihr Nutzen liegt in der Leistungsabgabe und der Zykluslebensdauer, nicht in den Kosten der Energiespeicherung.

Bereit zur Herstellung von Superkondensatorzellen?

Der Markt für Superkondensatoren wächst über Nischenanwendungen hinaus und entwickelt sich zu einem wichtigen Bereich der industriellen Energiespeicherung. Für Hersteller, die in diesen Markt eintreten, müssen die Produktionsanlagen speziell für Superkondensatormaterialien und -prozesse entwickelt sein – nicht aus Batteriefertigungslinien mit Kompromissen angepasst werden.

TOB New Energy liefert komplette Produktionslinien für Superkondensatorzellen, von der Elektrodenbeschichtung und dem Wickeln bis zur Elektrolytbefüllung und Prüfung, die speziell für EDLC- und Hybrid-Kondensatortechnologien entwickelt wurden. Die Ausrüstung wird in einer einzigen Quellfabrik in Xiamen, China, hergestellt, montiert und getestet.Fordern Sie Spezifikationen für Superkondensator-Produktionslinien und fabrikdirekte Preise an.

Dieser technische Leitfaden wurde vom Verfahrenstechnikteam von TOB New Energy erstellt, einem Direkthersteller von Produktionsausrüstung für Lithium-Ionen-Batterien und Superkondensatoren aus Xiamen, China. Die Ausrüstung ist für industrielle Fertigungsanforderungen konzipiert und in Betrieb genommen, nicht für Laborvorführungen.
